CQM-serien tynn sylinder (styrestangtype) Leverandører

Hjem / Produkter / Luftsylinder / Tynn sylinder / CQM-serien tynn sylinder (styrestangtype)

CQM-serien tynn sylinder (styrestangtype) CQM-serien tynn sylinder (styrestangtype) CQM-serien tynn sylinder (styrestangtype)
  • CQM-serien tynn sylinder (styrestangtype)
  • CQM-serien tynn sylinder (styrestangtype)
  • CQM-serien tynn sylinder (styrestangtype)
Tynn sylinder

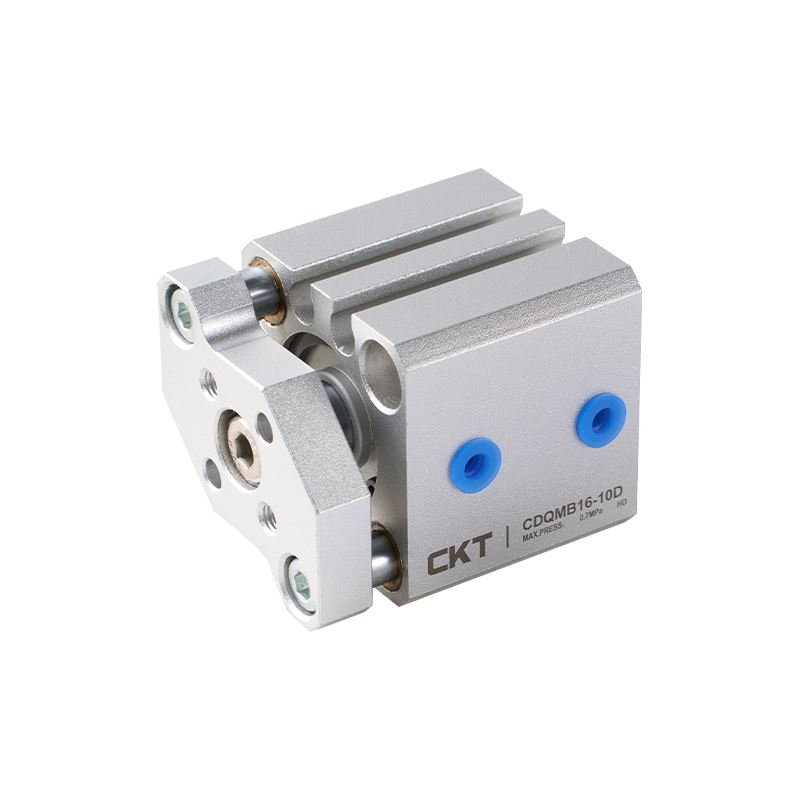

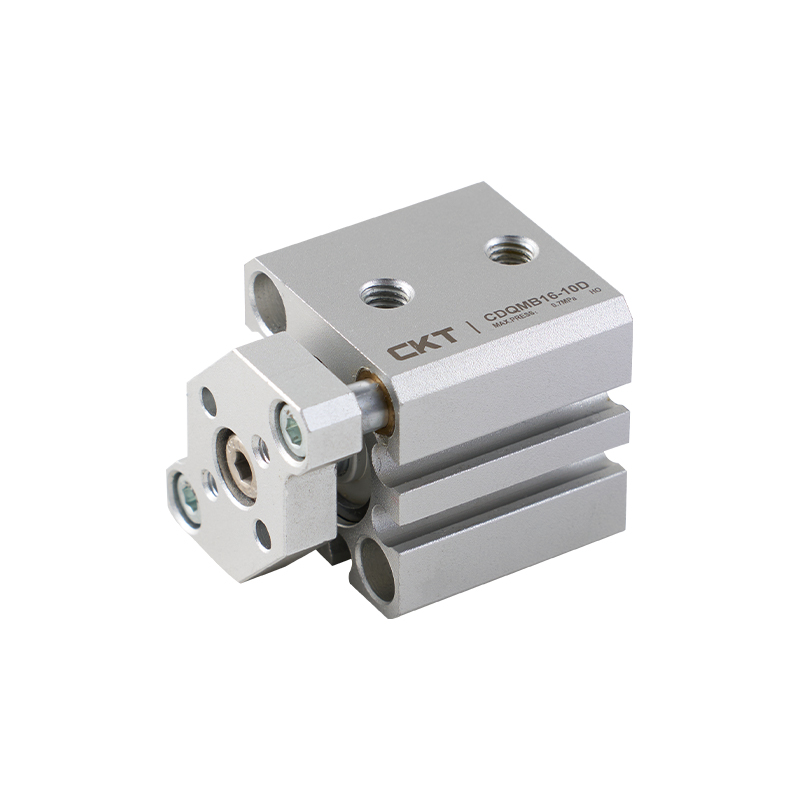

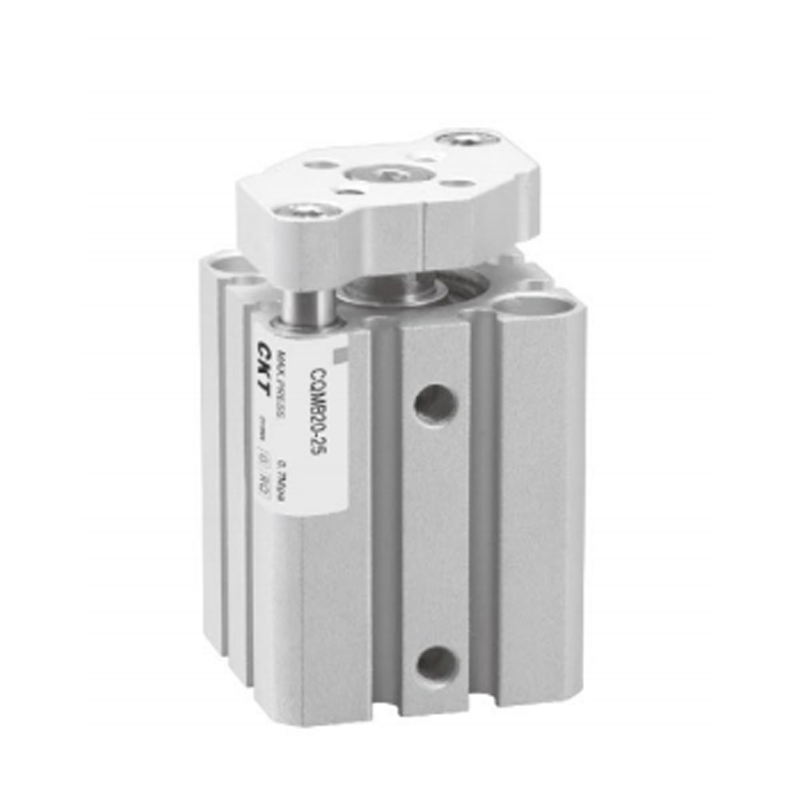

CQM-serien tynn sylinder (styrestangtype)

CQM-serien tynn sylinder (styrestangtype) er designet for høystivhet og kompakte plassforhold. Den integrerer laststøtte og anti-torsjonsfunksjoner gjennom en dobbel styrestangstruktur for å møte behovene til presisjonsposisjonering.

1. Standardisert og forsterket struktur
I henhold til JIS standardspesifikasjoner, vedtar den en integrert design med dobbel styrestang for å sikre strukturell stivhet og driftsstabilitet.

2. Plass tilpasningsevne
Den kompakte kroppen reduserer behovet for installasjonsplass betydelig og er egnet for automatiseringsscenarier med begrenset plass.

3. Kompositt anti-eksentrisk belastningsevne
Det doble styrestangsystemet undertrykker samtidig rotasjonsforskyvning, gir utmerket anti-bøynings- og anti-torsjonsytelse, og tilpasser seg asymmetriske belastningsforhold.

4. Høy belastningskompatibilitet
Styrestangmekanismen kan bære store bevegelsesbelastninger og sidekrefter, noe som reduserer spenningseffekten av utkragningsforhold på sylinderkroppen.

5. Presisjonsstyrekontroll
Enden ikke-rotasjonsnøyaktighet er ≤±0,2°, noe som sikrer en lineær bevegelsesbane med høy presisjon.

6. Installasjonskompatibilitet
Hoveddelens installasjonsdimensjoner er interoperable med standard tynnsylinderserien med samme spesifikasjoner, og støtter rask utskifting eller oppgradering av utstyr.

E-post: manager@cktworld.com
Last ned
FORRIGE：Ny tynn sylinder i CQS-serien
NESTE：CQ2-serien tynn sylinder (stor boring)

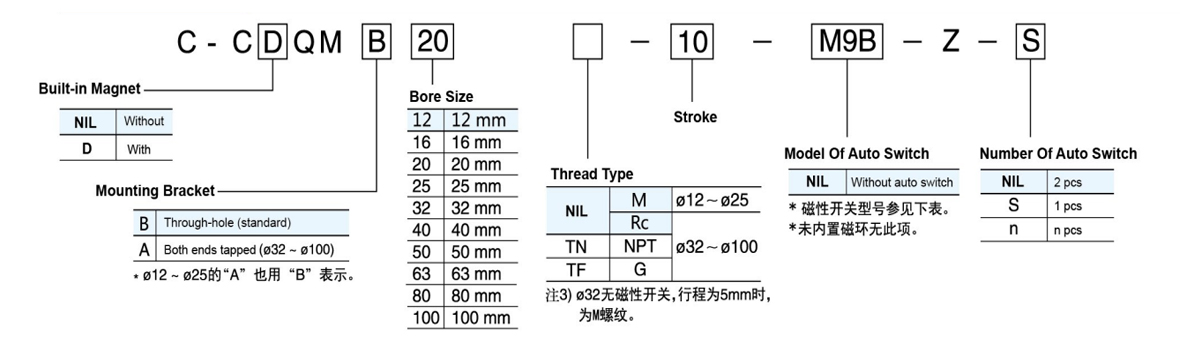

  • Handling Enkeltstang, dobbeltvirkende
    Maks. Driftstrykk 1,0   MPa
    Min. Drift
    Press     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Omgivelses- og væsketemperatur Uten automatisk bryter: -10~ 70 ℃, Med automatisk bryter: -10 ~ 60 ℃ (Ingen frysing)
    Pute Støtfanger på begge sider
    Slaglengdetoleranse 10 mm
    Stempelhastighet Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

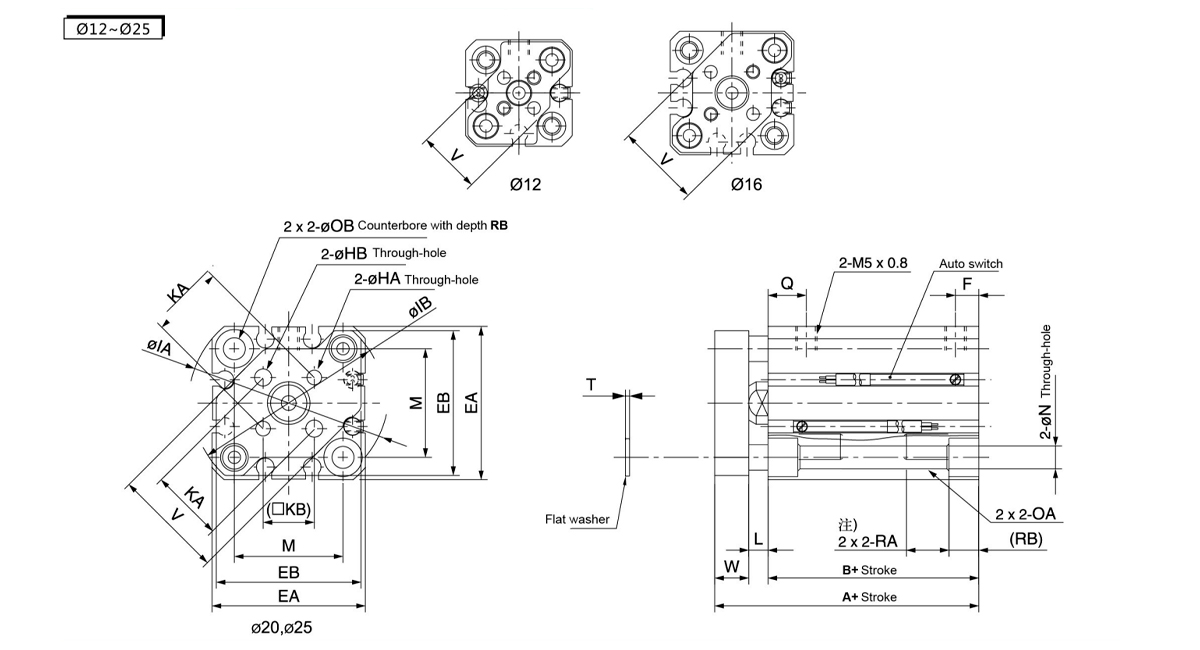

  • Bore
    Størrelse
    (mm)     		Slag
    Rekkevidde
    (mm)     		Uten Auto Switch Med Auto Switch EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5-30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5-30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5-50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5-50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

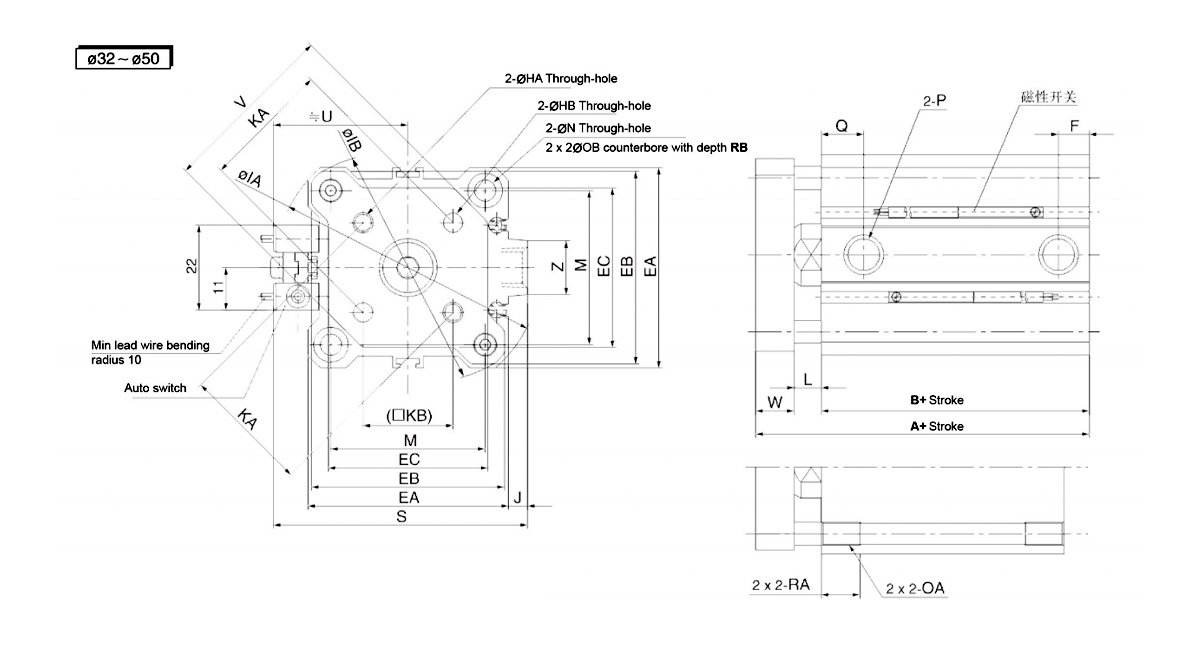

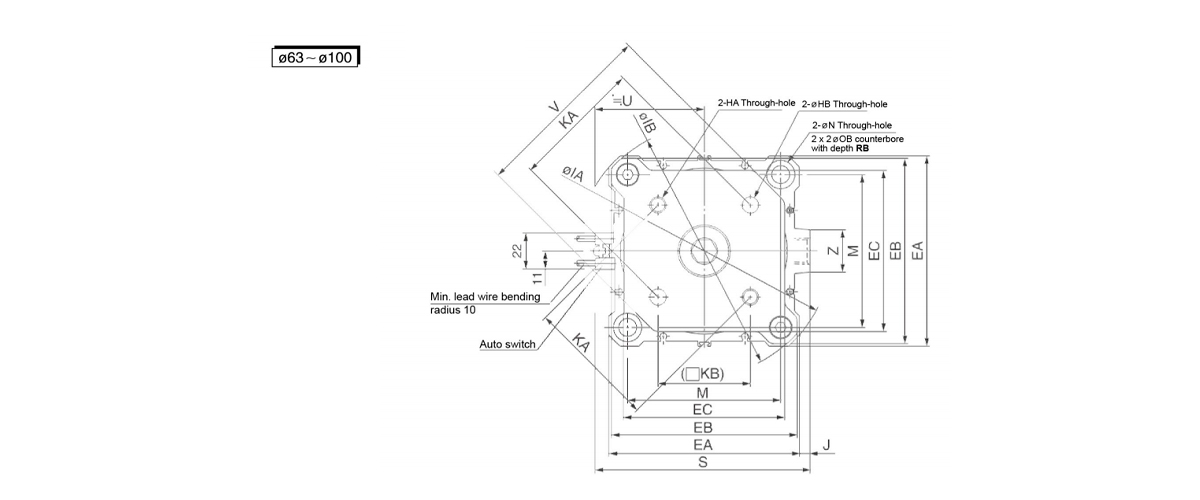

    Begge  ender  Tappet  (C-CQMA)
    Borestørrelse
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Borestørrelse
    (mm)
    Slag Range
    (mm)     		Uten Auto Switch Med Auto Switch EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10-50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5-50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10-50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10-50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10-50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10-50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
