| Modell | ZSE30AF
(Blandet trykk) | ZSE30A (vakuumtrykk) | ISE30A
(positivt trykk) |
| Vurdert trykkområde | -100,0~100,0kPa | 0~-101kPa | 0,0~1000 MPa |
| Angi trykkområde | -101,0~101,0kPa | -101,3~10,0kPa | -0,100~1,000 MPa |
| Trykkbestandig | 300kPa | 1,5 MPa |
| Væske | Luft, Ikke-etsende, Ikke-brennbarhet |
| Trykkenhet Innstilt minimumsskala | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Spenning | 12 til 24V DC ±10 %, rippeltopp under 10 % |
| Forbruk nåværende | ≤40mA under (ingen belastning) |

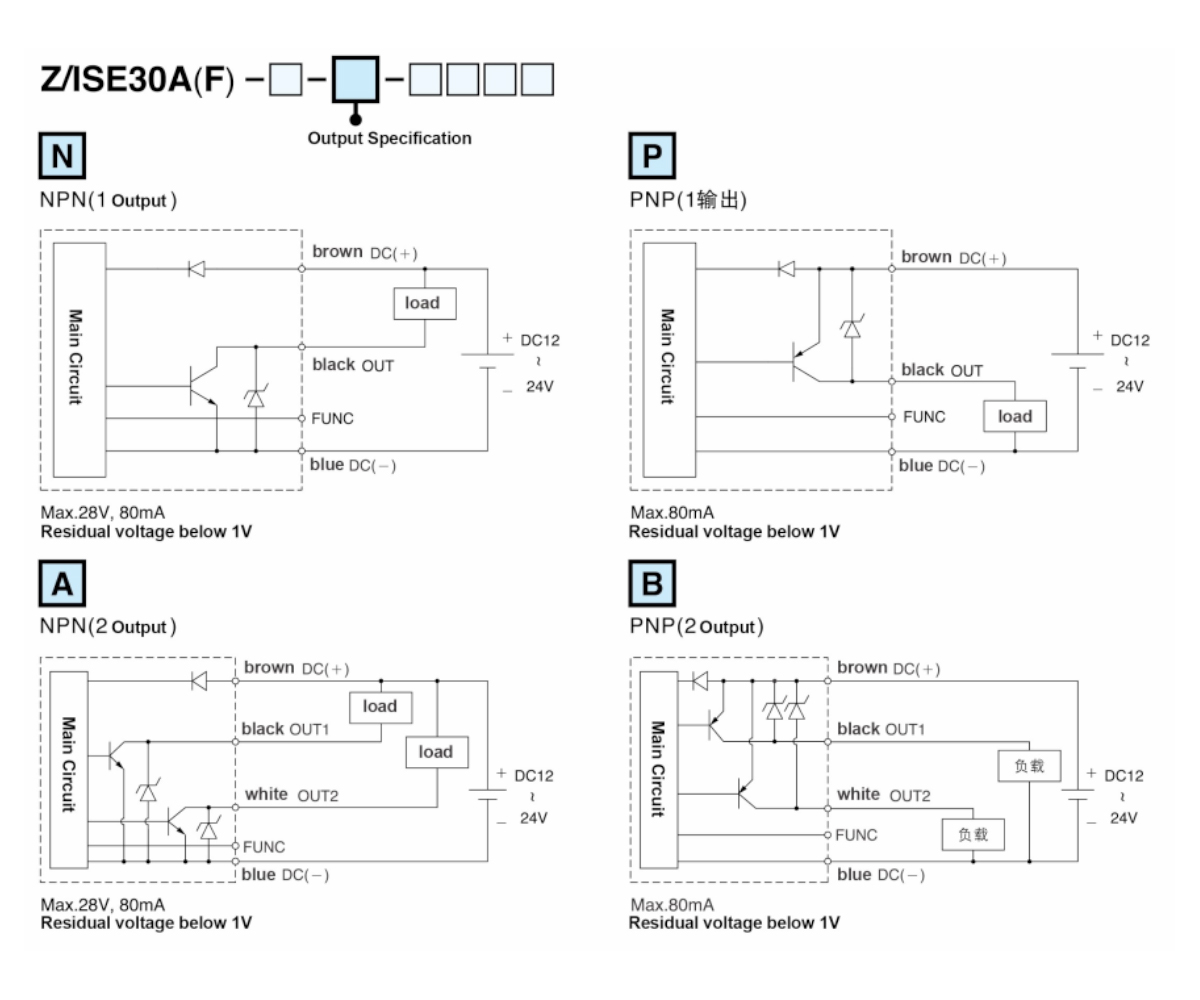

| Bytt utdata | 2 NPN åpen kontrollerutgang 2 PNP åpen kontrollerutgang
Maks. belastningsstrøm: 125mA Maks. belastningsstrøm: 125 mA
Maks. forsyningsspenning: 30VDC Maks. forsyningsspenning: 24VDC
Internt trykkfall:1,5V under Internt trykkfall:1,5V under |
Gjenta nøyaktighet
| ±0,2 % F.S. ±1 siffer under |
| Differensial | Enkeltpunkt-innstillingsmodell | Justerbar(*1) |
| Differensial Mode Window |
| Vindussammenligningsmodus |
| Reaksjonstid | ≤2,5ms (Funksjon for å forhindre feiloperasjon: 25ms, 100ms, 250ms,
500 ms, 1000 ms, 1500 ms valgfritt) |
| Utgangskortslutningsbeskyttelse | Ja |

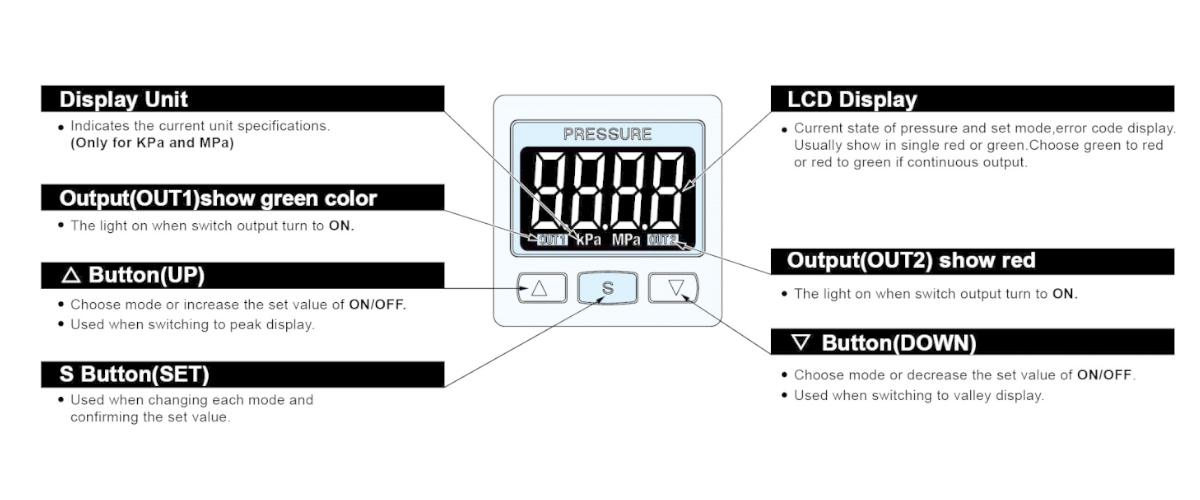

| Skjerm | 3 farger (rød/grønn/oransje) skjerm (Sampling rate: 5 ganger/sekund) |
| Skjerm Accuracy | ≤±2 %F.S. ±1 siffer (omgivelsestemperatur: 25±3 ℃) |
| Handlingsindikatorlampe | Oransje farge (1&2 indikatorlys) OUT1 OUT2 |
Lineær analog utgang
[Spenningsutgang(*2)] | Utgangsspenning:1~5V≤±2,5%F.S. (Nominelt trykkområde)
Linearitet:≤±1%F.S.
Utgangsimpedans ca 1kΩ |
Lineær analog utgang
[Spenningsutgang(*3)] | Utgangsstrøm:4~20mA≤±2,5%F.S. (Nominelt trykkområde)
Linearitet:≤±1%F.S.
Maksimal belastningsimpedans: 300Ω (spenningen er 12V)
600Ω (Spenningen er 24V)
Minimum belastningsimpedans: 50Ω |
Miljømessig
Motstandsdyktig | Beskyttelsesnivå | IP40 |
| Omgivelsestemperatur | Handling: 0 ~ 50 ℃, Spar: -10 ~ 60 ℃ (Ingen dugg eller ufrosset) |
| Luftfuktighet i omgivelsene | Handling og sparing: 35~85% RH (ingen dugg) |
| Trykkbestandig | 1000V AC 1 minutt (Mellom ledninger og plastskall) |
Isolasjonsmotstand | 500MΩ over (500V DC) (Mellom ledninger og plastskall) |
| Vibrasjonsbestandig | Kompleks amplitude 1,5 mm, hvert minutt 10Hz~55Hz~10Hz,2 timer i alle retninger (X,Y,Z) |
| Støtsikker | 100m/s²(10G)3 timer i alle retninger(X,Y,Z) |
| Temperaturegenskaper | ≤±2,5 % F.S. Sammenlign referansetemperatur 25 ℃ (mellom 0-50 ℃) |

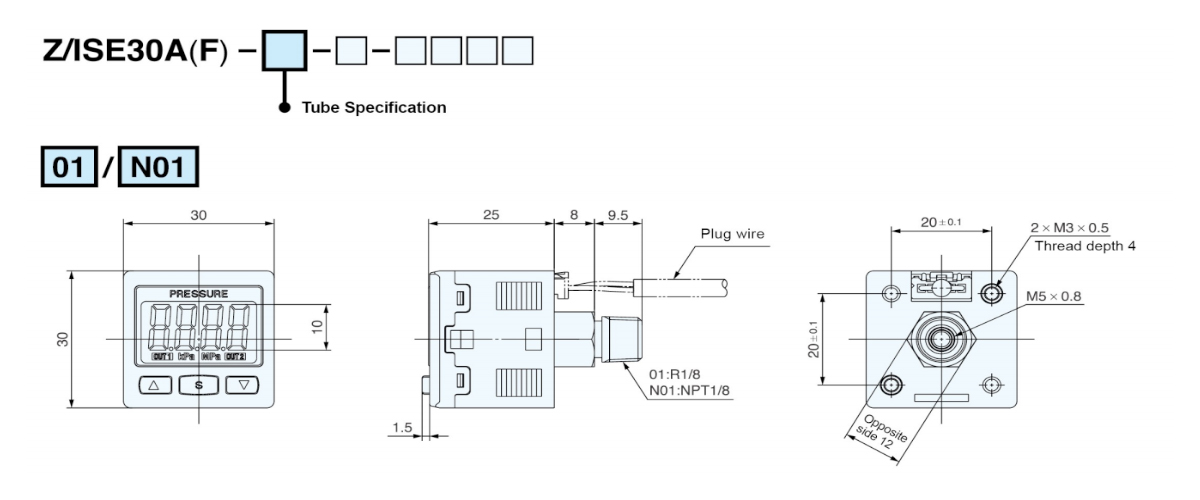

| Tilkoblingsdiameter | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Ledningsspesifikasjoner | Oljebestandig PVC-tråd (0,15 mm²) |
| Vekt | Ca 80g (inkluderer 2 meter ledning) |
Merk: 1. Enkeltpunktsinnstillingsmodus og vindussammenligningsmodus kan justere avviket på 1-8 sifre.
2. Ved valg av spenningsutgang er det ingen strømutgang. Bare én av de to utgangstypene kan velges.
3. Når du velger strømutgang, er det ingen spenningsutgang. Bare én av de to utdatatypene kan velges. |
