Tynn sylinder

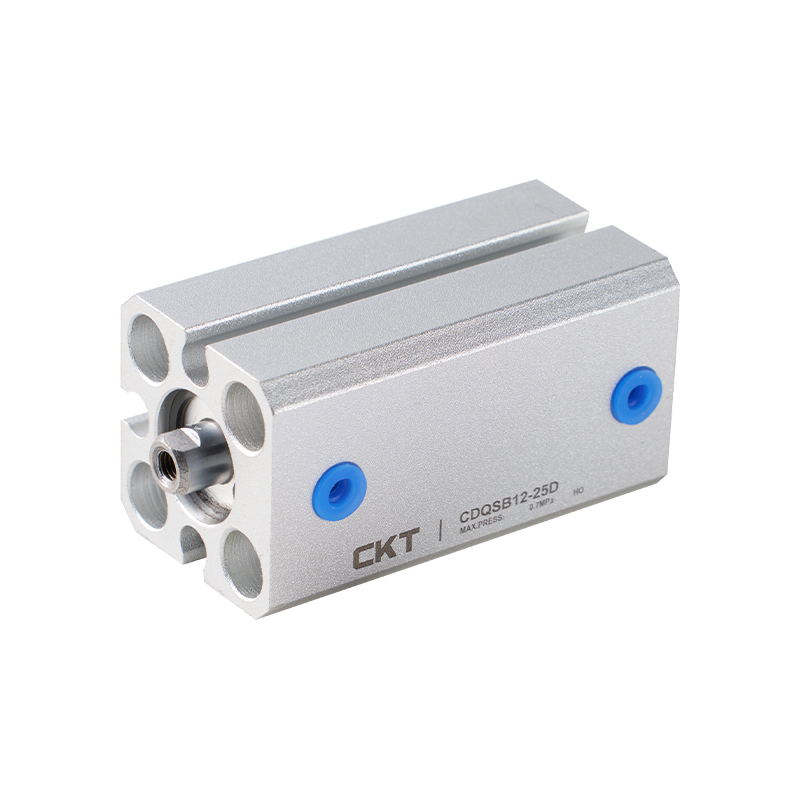

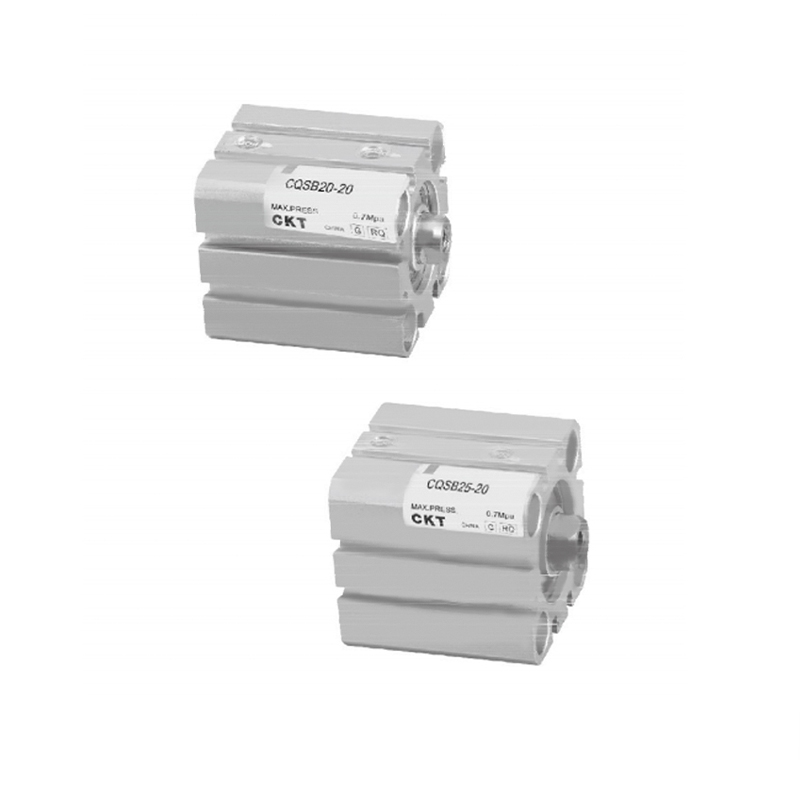

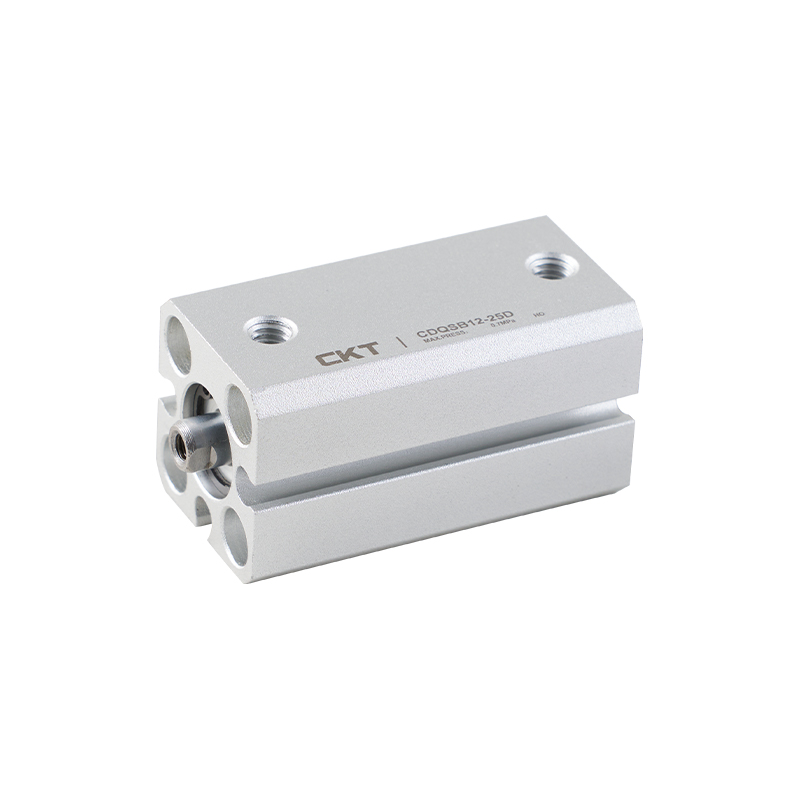

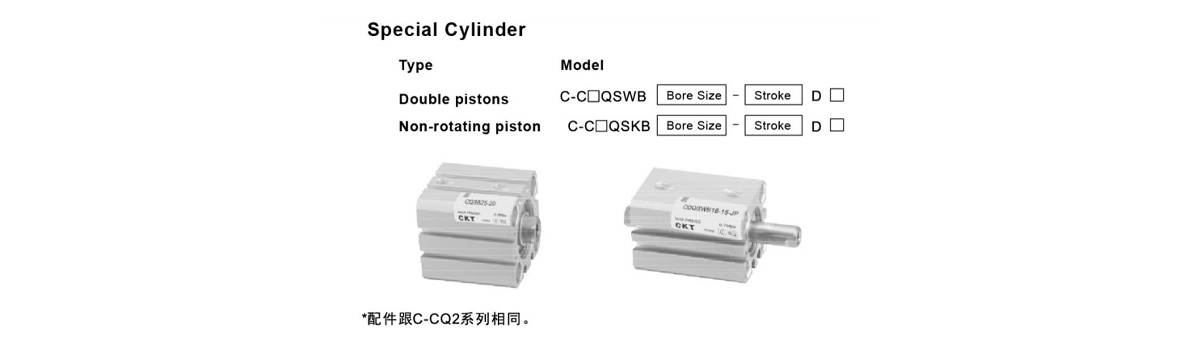

Ny tynn sylinder i CQS-serien

Som en effektiv pneumatisk aktuator innen moderne industriell automatisering, har CQS-seriens nye tynne sylinder oppnådd koordinert optimalisering av plassbeslag og funksjonell konfigurasjon gjennom strukturell innovasjon, og gir en mer fleksibel drivløsning for kompakt utstyrslayout.

1. Flerveis installasjonskompatibilitetsdesign
Sylinderkroppen integrerer et flerdimensjonalt magnetisk bryterinstallasjonsgrensesnitt. Blant dem gir spesifikasjonen for liten sylinderdiameter en treveis installasjonsreferanseflate, og spesifikasjonene for middels og stor sylinderdiameter utvides til en firesidig installasjonsmodus inkludert portreferanseoverflaten, noe som betydelig forbedrer layoutfriheten og tilpasningsevnen til sensorelementet.

2. Arkitektur for optimalisering av plassutnyttelse
Ved å ta i bruk en kompakt kompresjonskonfigurasjon er nøkkelbevegelseskomponentene topologisk optimalisert. Under forutsetningen om å opprettholde standard utgangsytelse, reduseres den aksiale og radielle plassbeslagelsen samtidig, noe som effektivt frigjør de interne plassressursene til utstyret.

3. Sammensatt installasjonsstruktur
Basen integrerer gjennomgående hull og gjengede, innebygde doble installasjonsbærere. Gjennom modulært grensesnittdesign er det kompatibelt med tilkoblingskravene til vanlige mekanismer, reduserer kompleksiteten til systemintegrasjon og støtter rask distribusjon i flere scenarier.

E-post: manager@cktworld.com
Last ned
FORRIGE：SDA-serien tynn sylinder
NESTE：CQM-serien tynn sylinder (styrestangtype)

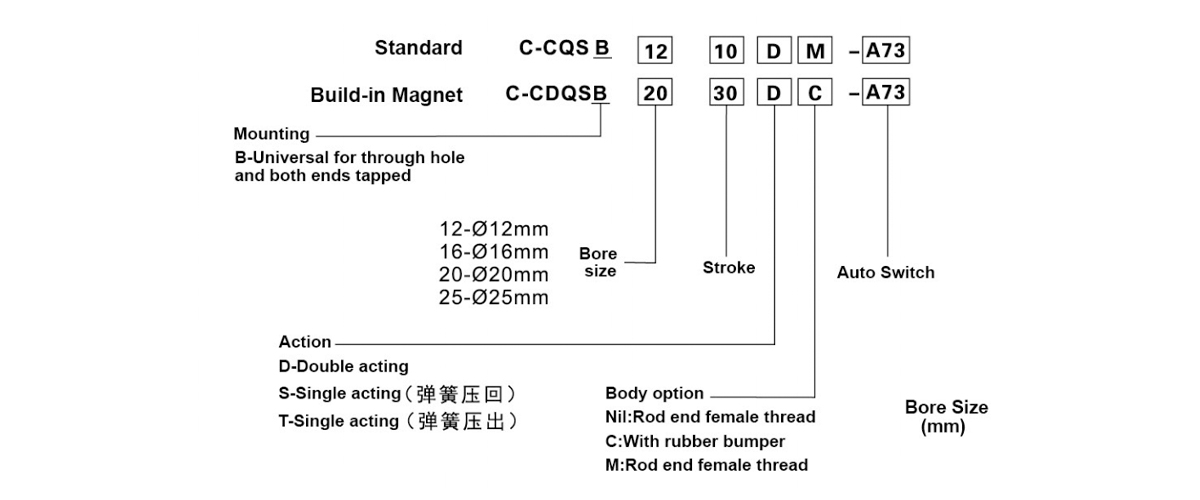

  • Borestørrelse (mm) 12 16 20 25
    Væske Luft
    Handling Dobbeltvirkende, Enkeltvirkende: Vår retur/forlengelse
    Bevistrykk 1.5MPa{15.3kgf/cm²}
    Maks. Driftstrykk 1.0MPa{10.2kgf/cm²}
    Omgivelses- og væsketemperatur -10℃~60℃
    Stangende gjenger Utvendig tråd (standard), utvendig tråd (alternativ)
    Pute Null
    Stempelhastighet 50~500 mm/s
    Slaglengdetoleranse 1
    *Smøring Ikke nødvendig
    Montering Gjennomgående hull, begge ender tappet (Universal)
    Portstørrelse M5×0,8
    *Vennligst bruk ISOVG32 hvis du ønsker å bruke smøring.

  • Slag/modell av automatisk bryter
    Borestørrelse
    (mm)     		Standard slag (mm) Automatisk bytte
    Dobbeltvirkende Enkeltskuespill Tunnelinstallasjonstype
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

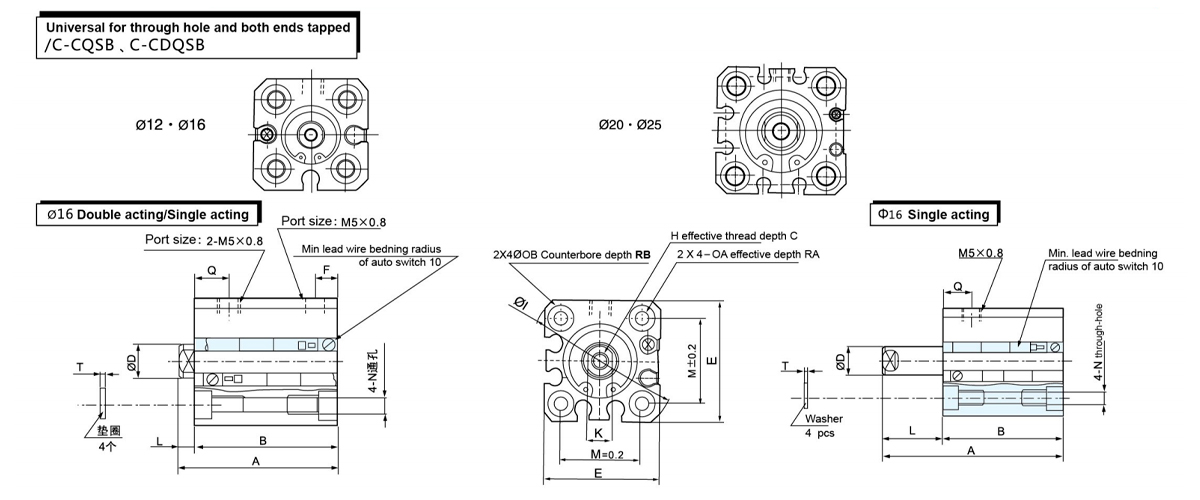

  • Dimensjon for dobbeltvirkende/enkeltvirkende
    Gjelder
    Borestørrelse
    (mm)     		Standard
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1,0 9 10 7 1 9
    25 12 12 40 M6×1,0 52 10 28 5.4 M6×1,0 9 10 7 1 11

    Dobbeltvirkende (ST=Slag)
    Gjelder
    Borestørrelse
    (mm)     		Slag
    Rekkevidde
    (mm)     		Grunnleggende type Innebygd magnet
    A B F L Q A B
    12 5-30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5-30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5-50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5-50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Enkeltvirkende (ST=Slag)

    Gjelder
    Borestørrelse
    (mm)
    Slag
    Rekkevidde
    (mm)     		Standard Innebygd magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

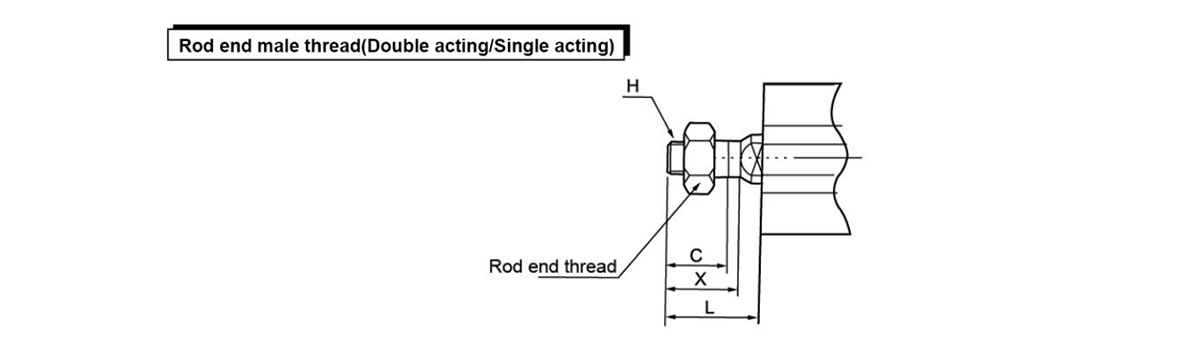

    Gjelder
    Borestørrelse
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

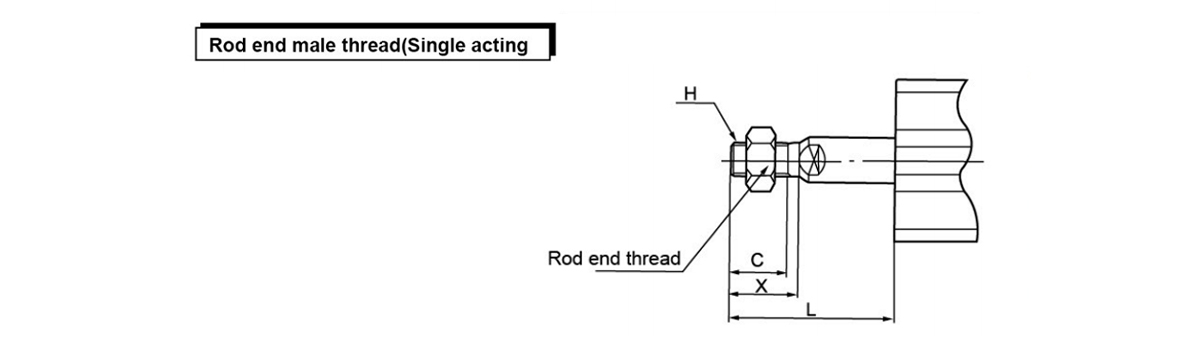

    Gjelder
    Borestørrelse
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Enkeltskuespill (ST=Reiseplan)

    Gjelder
    Borestørrelse
    (mm)
    Slag
    Rekkevidde
    (mm)     		Standard Innebygd magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
