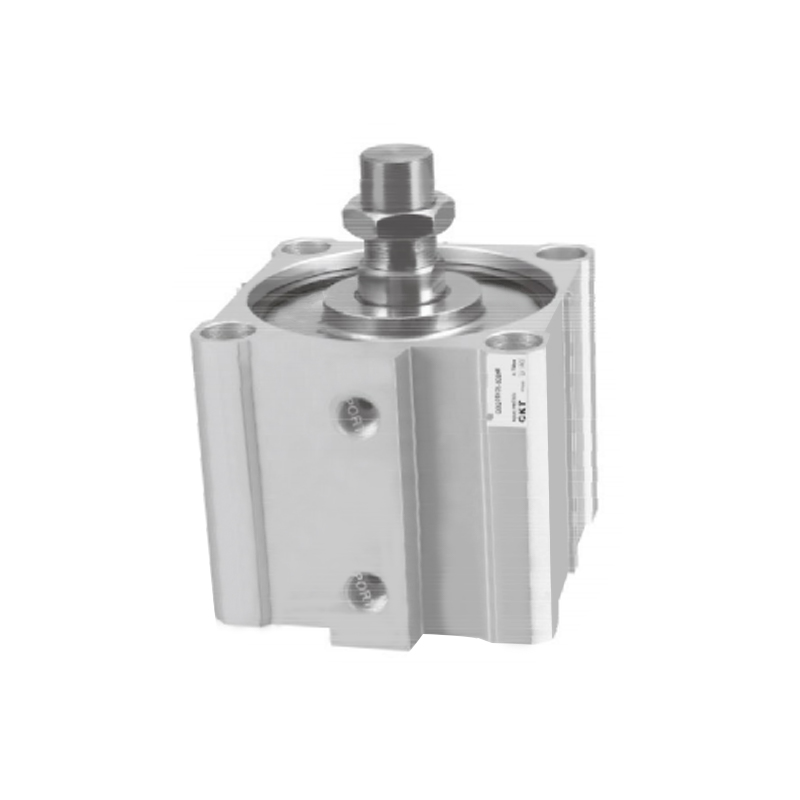

CQ2-serien tynn sylinder (stor boring)
  • CQ2-serien tynn sylinder (stor boring)
Tynn sylinder

CQ2-serien tynn sylinder (stor boring)

CQ2 Series Thin Sylinder (Large Bore Size) er kjent for sin store borestørrelse og er en typisk løsning for drivkomponenter i plassfølsomme situasjoner innen industriell automasjon. Dens kjernedesignkonsept er å minimere den aksiale installasjonsstørrelsen samtidig som den sikres nødvendig utgangskraft, noe som gir større fleksibilitet for utstyrslayout.

• Standardsamsvar: Designet og produksjonen samsvarer med kravene i de gjeldende industrielle grunnleggende spesifikasjonene.

• Strukturell tilkobling: Sylinderkroppen og endedekselet bruker en unik ringformet låsemetode for å danne en stabil og pålitelig forbindelse med ekstremt små aksiale dimensjoner.

• Innerveggegenskaper: Den indre veggen av sylinderløpet er behandlet med en spesiell overflateforsterkningsprosess, som gir den utmerket slitestyrke og sikrer langvarig holdbarhet.

• Plassfordel: Den betydelig optimaliserte aksiale lengden er dens enestående egenskap, som effektivt kan redusere behovet for utstyrsinstallasjonsplass.

• Sensing integrasjon: Den ytre periferien av sylinderløpet er designet med en standardisert sporstruktur for å lette rask installasjon og plassering av slagposisjonsdeteksjonssensoren.

E-post: manager@cktworld.com
Last ned
FORRIGE：CQM-serien tynn sylinder (styrestangtype)
NESTE：CQ2-serien tynn sylinder (langt slag)
  • Borestørrelse (mm) 125 140 160 180 200
    Væske Luft
    Handling Dobbeltvirkende
    Bevistrykk 1,5 MPa (15,3 kgf/cm²)
    Maks. Driftstrykk 1,0 MPa (10,2 kgf/cm²)
    Min. Driftstrykk 0,05 MPa (0,51 kgf/cm²)
    Omgivelses- og væsketemperatur -10~60℃
    Stangende gjenger Utvendig tråd (standard), utvendig tråd (alternativ)
    Pute Standard gummistøtfanger
    Stempelhastighet 50-500 mm/s 20-400 mm/s
    Slaglengdetoleranse 1.40
    *Smøring Ikke nødvendig
    Montering Gjennomgående sko og begge ender tappet
    Rørdiameter Rc(PT)3/8 Rc(PT)1/2
    *Vennligst bruk ISOVG32 hvis du ønsker å bruke smøring.

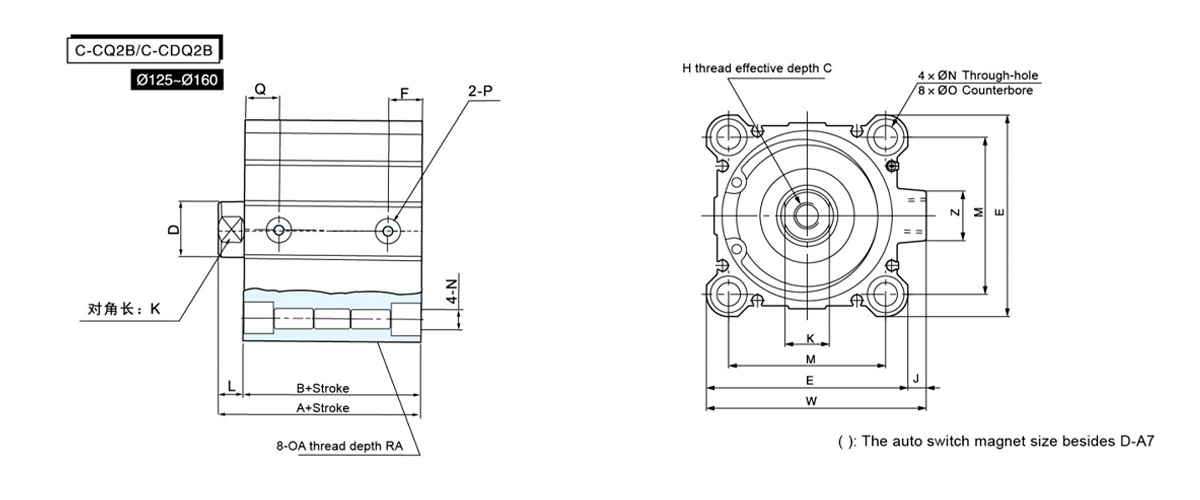

  • Bore
    Størrelse     		Standard slag (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

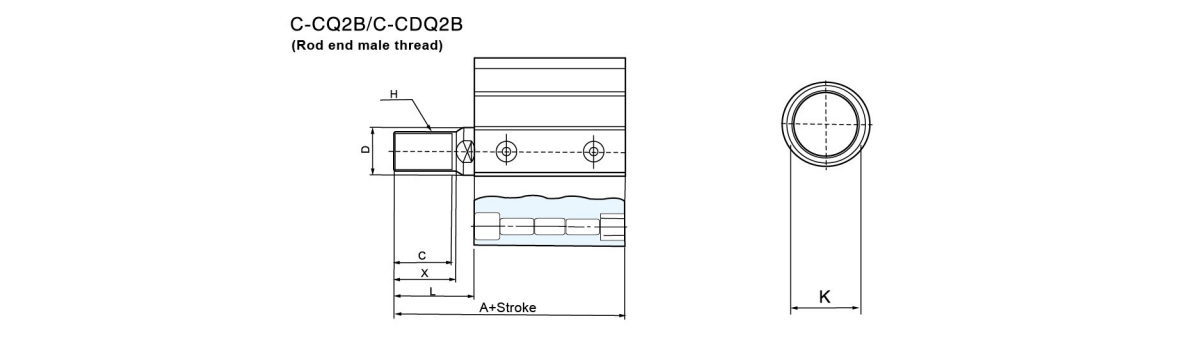

    Borestørrelse
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

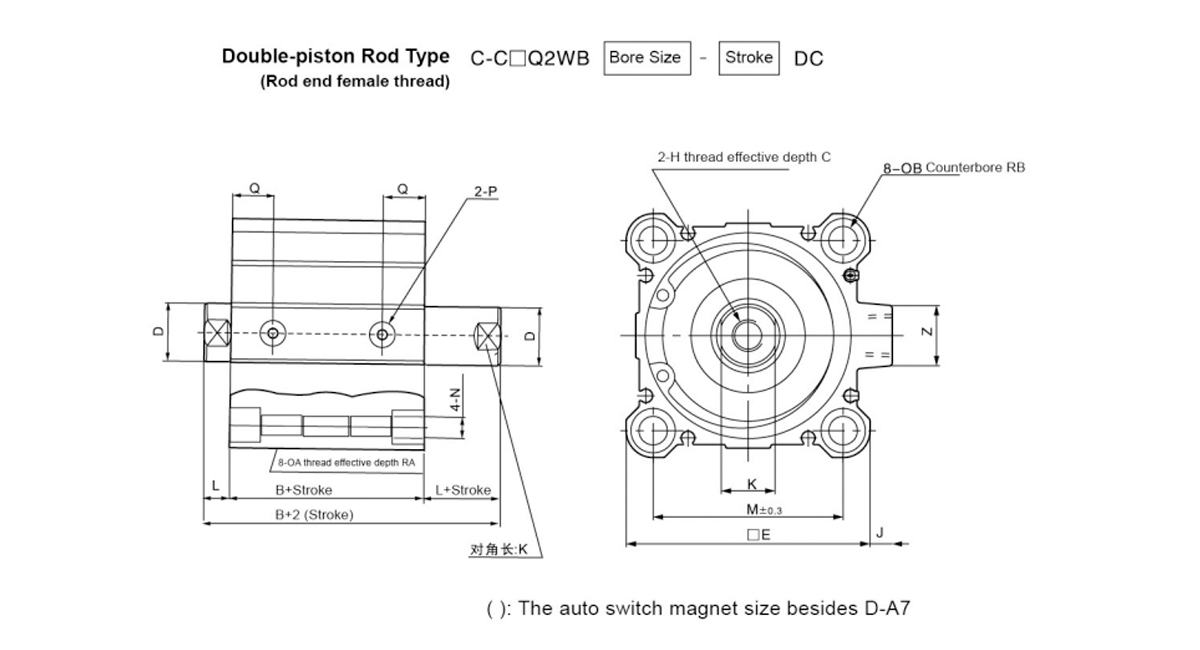

    Borestørrelse Standard slag A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

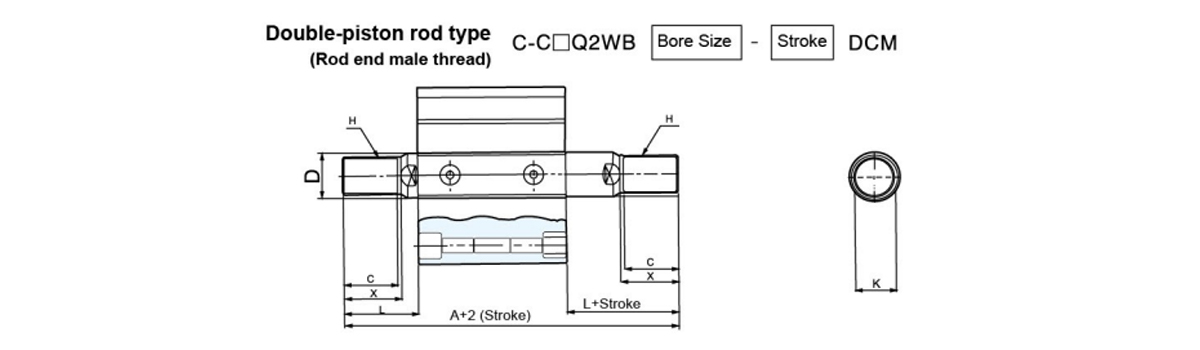

    Borestørrelse A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
