Fingerventil i VHK-serien Leverandører

Hjem / Produkter / Pneumatiske kontrollkomponenter / Manuell kontrollventil / Fingerventil i VHK-serien

Fingerventil i VHK-serien Fingerventil i VHK-serien
  • Fingerventil i VHK-serien
  • Fingerventil i VHK-serien
Manuell kontrollventil

Fingerventil i VHK-serien

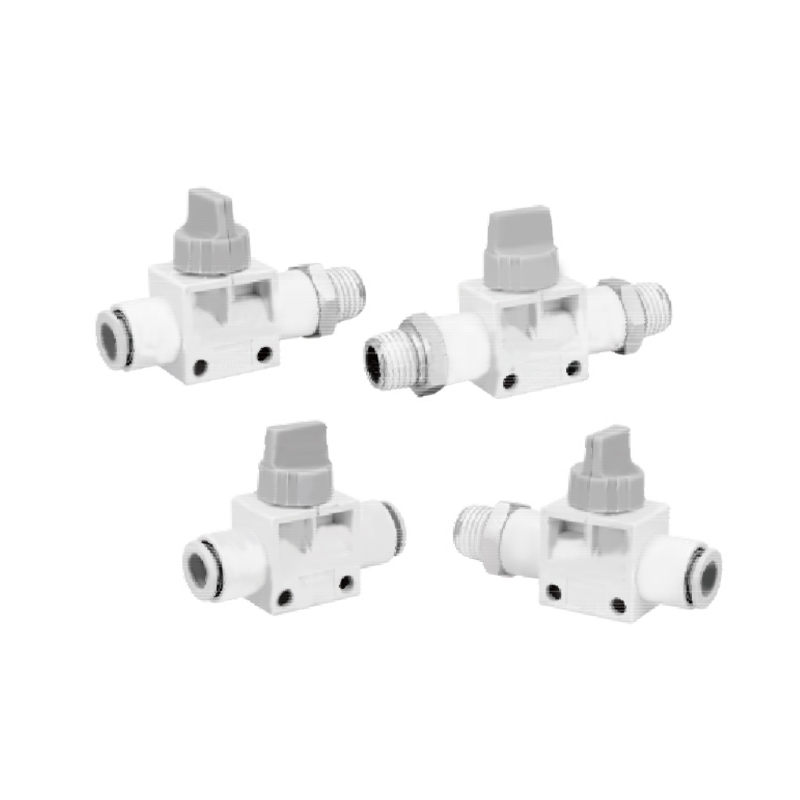

Fingerventil i VHK-serien er et kompakt pneumatisk kontrollelement som fokuserer på å gi pålitelige grunnleggende væskeav-på- og retningsvekslingsfunksjoner. Designet tar hensyn til både intuitiv betjening og systemtilpasning, og er egnet for feltet grunnleggende industriell væskekontroll.

Kjernefunksjonene er:
Bredt spekter av strømningsytelse - den interne strømningskanalarkitekturen oppnår et bredt spekter av strømningskapasitet for å møte flukskravene til typiske komprimerte gassmedier.
Positiv avstengningstetning - kjernestrukturen til seteventilen er tatt i bruk for å sikre tetningspålitelighet i lukket tilstand og redusere risikoen for intern lekkasje.
Modulær grensesnittkompatibilitet - en serie med rørspesifikasjonsgrensesnitt er gitt for å tilpasse seg standarden for ytre diameter for vanlige industrielle rørledninger og forenkle integrasjon på stedet.
Resttrykkutløsningsmekanisme - den spesifikke treveiskonfigurasjonen har en trykkavlastningsfunksjon i midtstilling, som passivt kan frigjøre resttrykket på aktuatorsiden i lukket stilling.
Optimalisering av menneske-maskin interaksjon - den roterende manipulatoren har et tydelig posisjonspekemerke, som samsvarer med den intuitive industrielle operasjonen; åpnings- og lukkeslag følger standard rotasjonsretningslogikk.

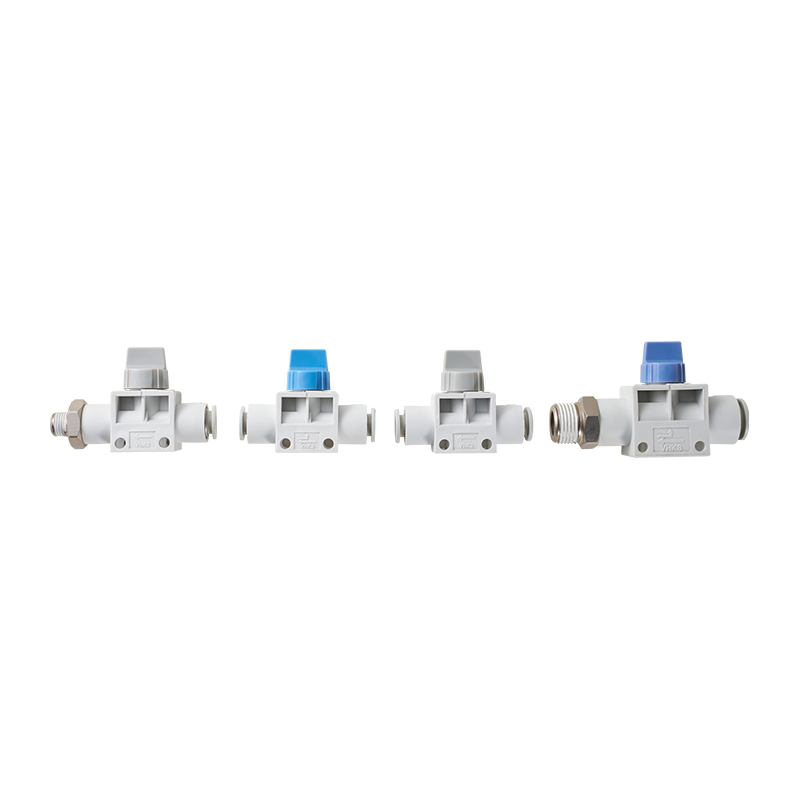

Funksjonell visuell identifikasjon - Rask visuell differensiering mellom 2-veis og 3-veis ventiltyper gjennom fargekoding av aktuatorhuset, med grått som indikerer grunnleggende av/på-funksjoner og blått som indikerer retningskoblingsfunksjoner.

E-post: manager@cktworld.com
Last ned
FORRIGE：Ingen forrige artikkel
NESTE：Håndskyveventil i HSV-serien
  • Ventil 2/3-ports ventil
    Væske Luft
    Bevistrykk 1,5 MPa
    Maksimalt driftstrykk 1,0 Mpa
    Driftstrykkområde -100kPa
    Omgivende og væsketemperatur 0 til 60 ℃
    Gjeldende rørmateriale Nylon, polyuretan

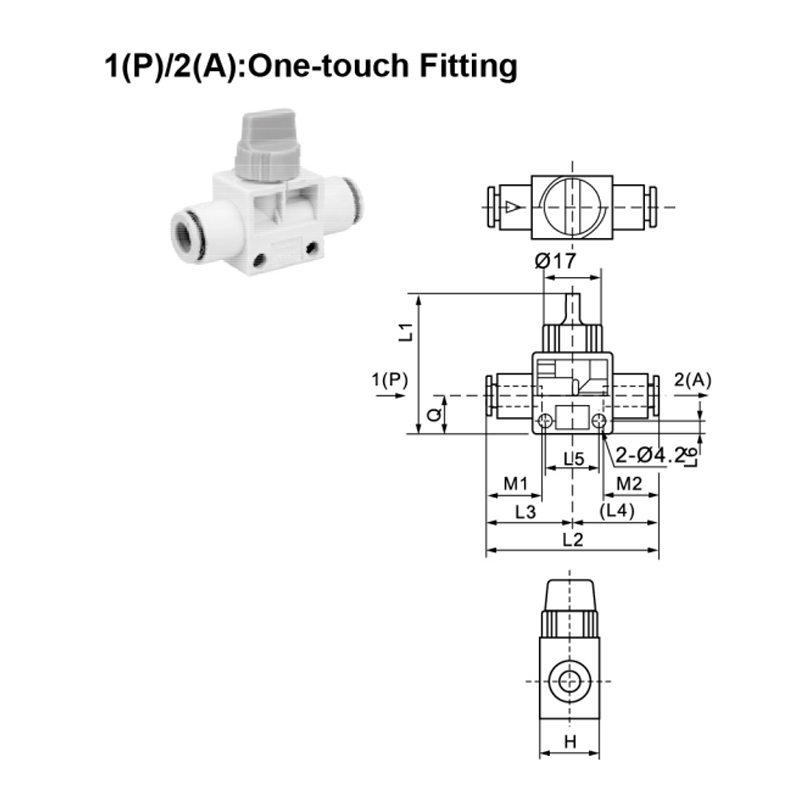

  • Gjelder
    slange O.D
    (mm)     		Modelllll H L1 L2 L3 L4 L5 L6 M1 M2 Q Effektiv
    Område
    (mm²)     		Vekt
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

    Tilkobling
    Tråd     		Gjelder
    rør o.D
    (mm)     		Modelllll H L1 L2 L3 L4 L5 L6 M1 Q Effektiv Area
    ( mm²)     		Vekt
    (g)     		B S
    Bredde
    På tvers
    Leiligheter
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)

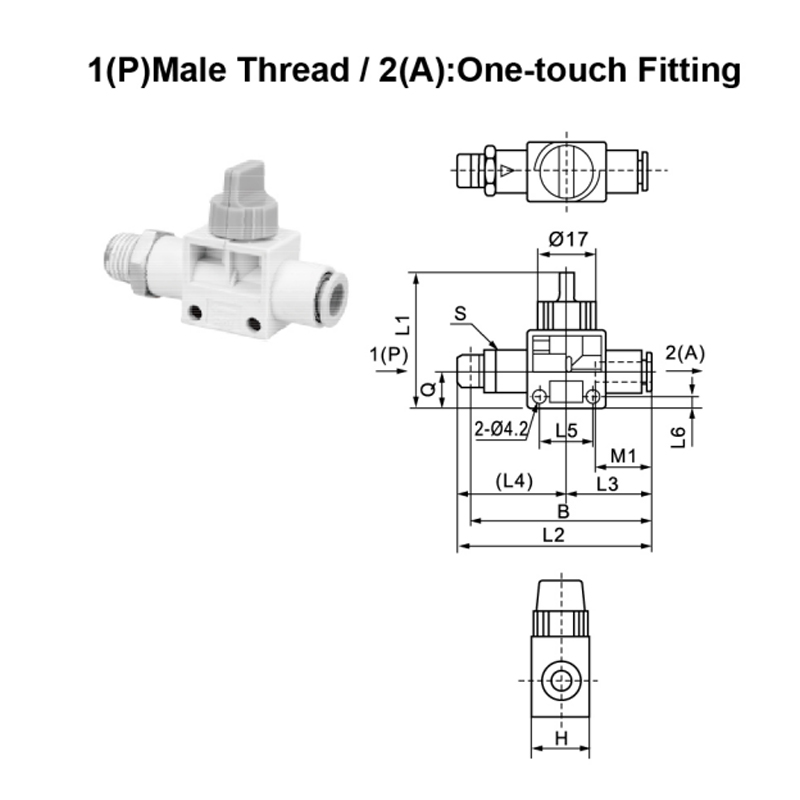

    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80,2: 31.5 48.7 17.5 70 72

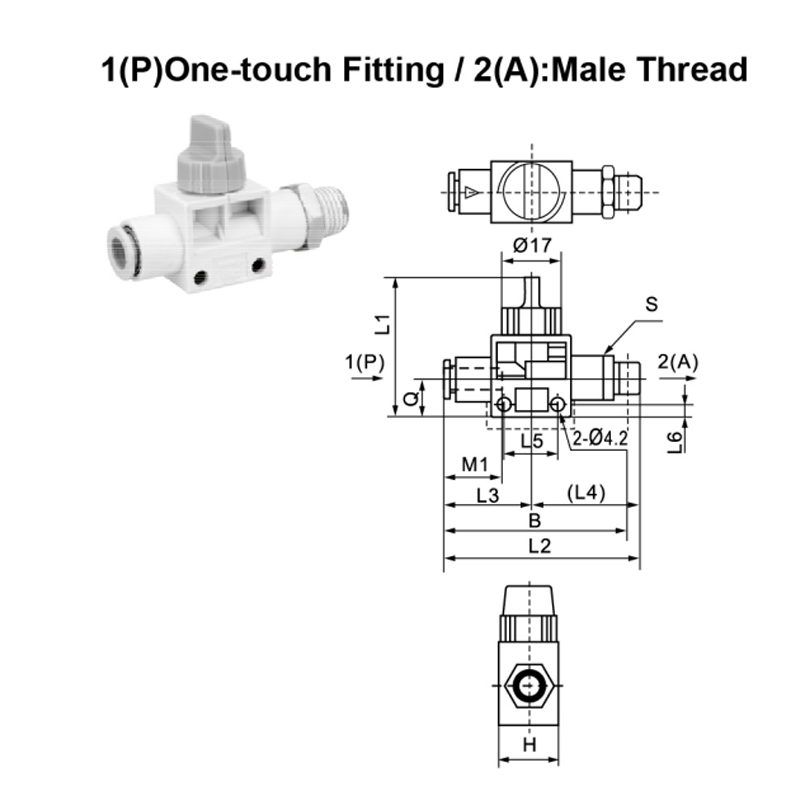

    Gjelder
    rør o.D
    (mm)     		Modelllll Tilkobling
    Tråd
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Effektiv Area
    (mm²)     		Vekt
    (g)     		B S
    Bredde
    På tvers
    Leiligheter
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

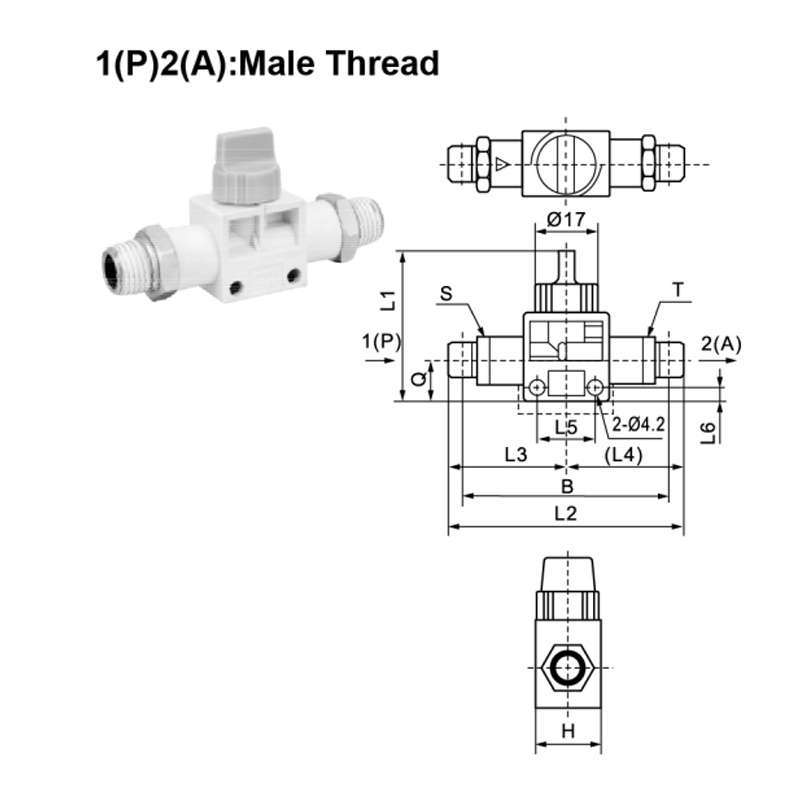

    Tilkobling Thread Modelllll H L1 L2 L3 L4 L5 L6 Q Effektiv Area
    (mm²)
    Vekt
    (g)     		B S
    Bredde
    På tvers
    Leiligheter     		T
    Bredde
    På tvers
    Leiligheter
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
