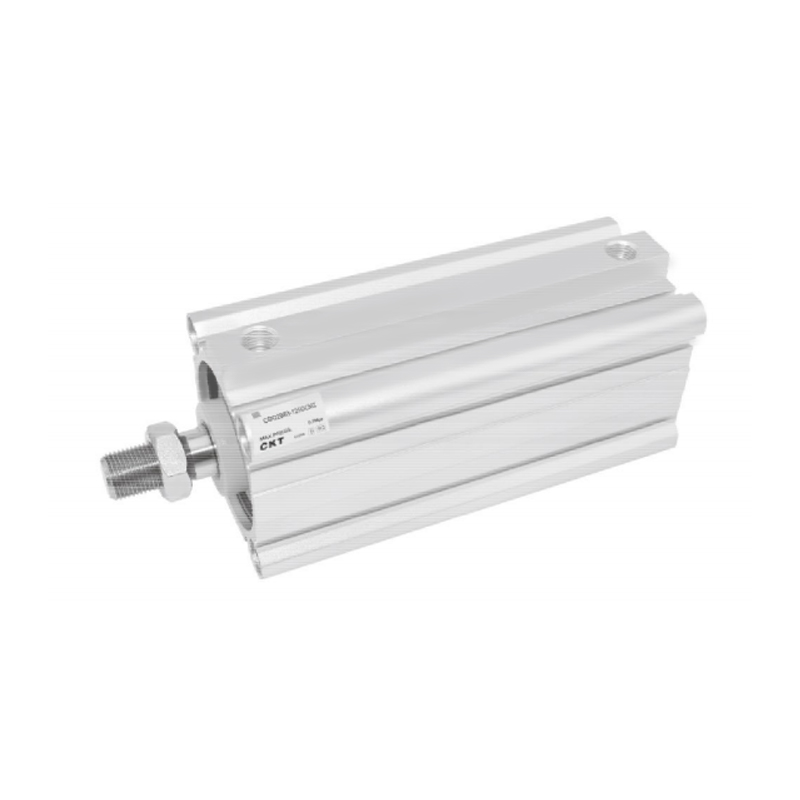

CQ2-serien tynn sylinder (langt slag)
  • CQ2-serien tynn sylinder (langt slag)
Tynn sylinder

CQ2-serien tynn sylinder (langt slag)

CQ2 Series Thin Sylinder (Long Stroke) er designet for bruk med plassbegrenset langslag. Den er kjent for sin kompakte struktur og pålitelige ytelse og er egnet for ulike industrielle automasjonsscenarier.

• Innebygd bufferenhet reduserer påvirkning: Sylinderfrontdekselet og stempelet bruker faste bufferkomponenter, som effektivt reduserer vibrasjoner og støy under bytte og forbedrer driftsstabiliteten.

• Kompakt festemekanisme sikrer pålitelighet: Sylinderrøret og endedekselet er forbundet med en effektiv snap-fit metode, med en kompakt og stabil struktur og forbedret total holdbarhet.

• Praktisk magnetisk bryterintegrasjon: Den spesielle utformingen av sylinderrøret letter den raske installasjonen av magnetbryteren og optimerer integreringen av følefunksjoner.

• Fleksible magnetiske registreringsalternativer: Magneten kan konfigureres selektivt for å møte ulike sensorbehov og forbedre tilpasningsevnen for applikasjoner.

E-post: manager@cktworld.com
Last ned
FORRIGE：CQ2-serien tynn sylinder (stor boring)
NESTE：Tynn sylinder i CQ2-serien
  • Borestørrelse (mm) 32 40 50 63 80 100
    Væske Luft
    Handling Dobbeltvirkende
    Driftstrykkområde 0,05~1,0 MPa
    Omgivelses- og væsketemperatur Med automatisk bryter: -10 ℃ ~ 60 ℃, Uten automatisk bryter: -10 ℃ ~ 70 ℃
    Stangende tråd Utvendig tråd (Standard) Utvendig tråd (alternativ)
    Stempelhastighet 50~500 mm/s
    Pute Standard gummistøtfanger
    Slaglengdetoleranse
    (mm)     		1.40
    Smøring Ikke nødvendig
    Montering Begge ender tappet (Standard)
    Rørdiameter Rc 1/8 1/4 3/8
    *Vennligst bruk  ISOVG32  hvis du vil bruke smøring

  • (): Automatisk bytte magnet størrelse foruten D-A7

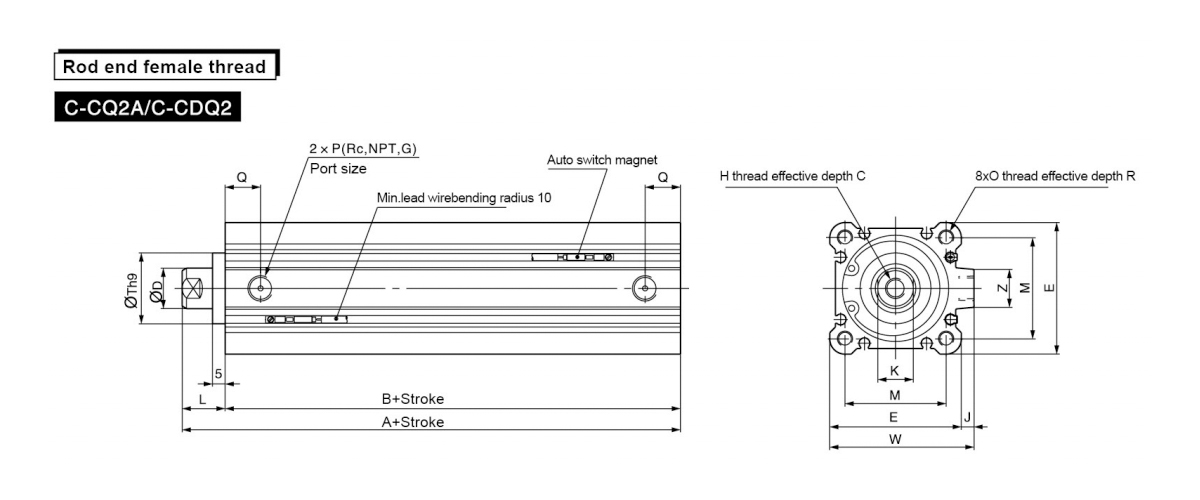

    Borestørrelse
    (mm)     		Slag A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250 300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

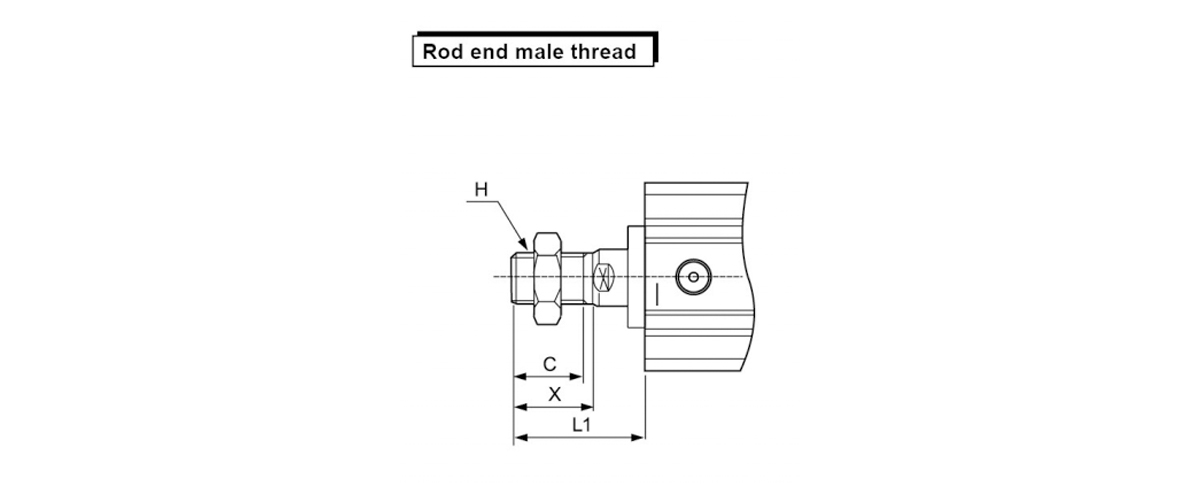

    Borestørrelse
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
