Typer luftsylindere: En komplett guide

Hva er de forskjellige typene luftsylindere?

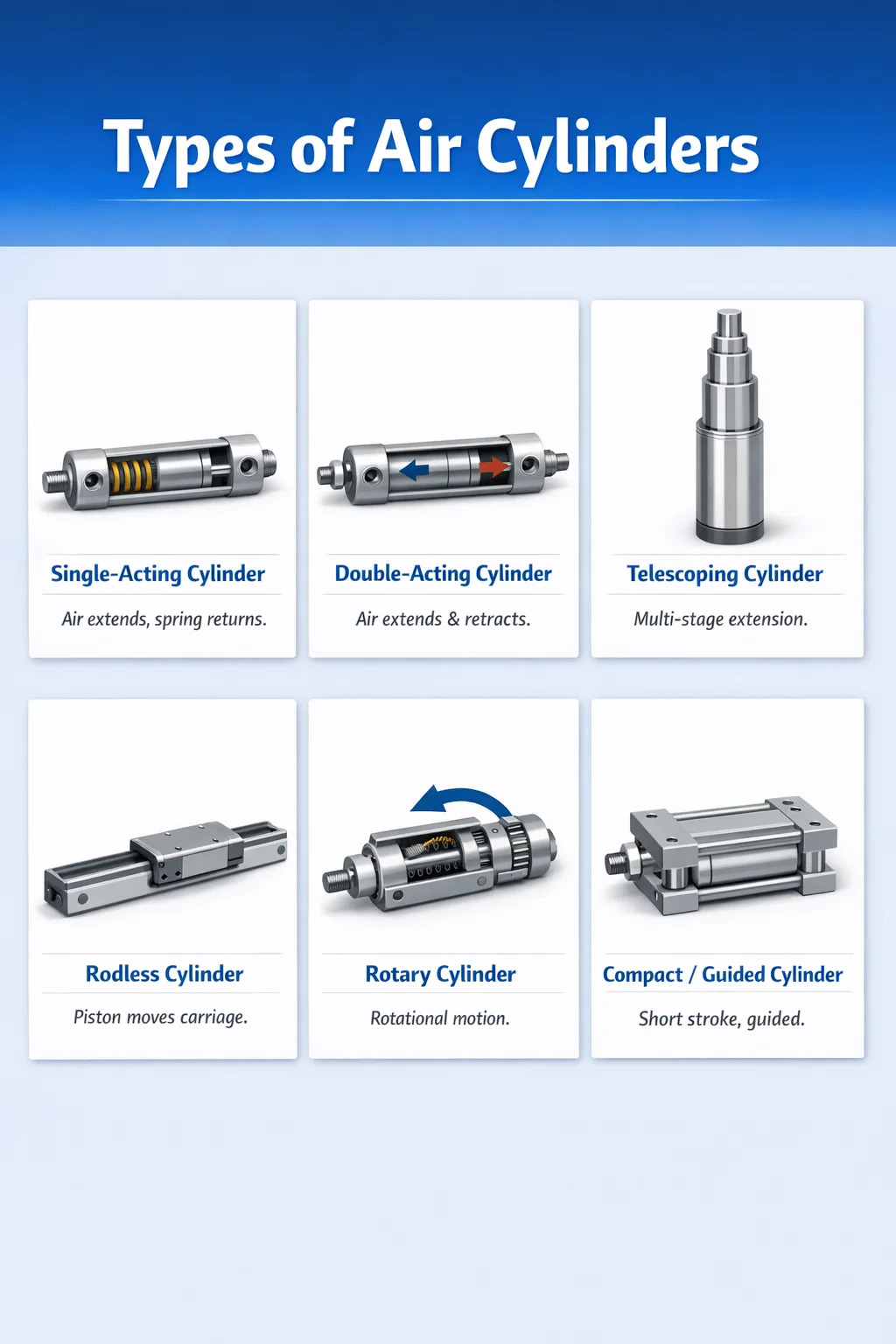

Luftsylindere - også kalt pneumatiske sylindre - konverterer trykkluftenergi til mekanisk lineær eller roterende bevegelse. Det finnes seks primære typer luftsylindere brukes på tvers av industri-, bil- og produksjonsapplikasjoner: enkeltvirkende sylindre, dobbeltvirkende sylindre, teleskopsylindre, stangløse sylindre, roterende sylindre og kompakte/styrte sylindre. Hver type tjener et særskilt mekanisk formål, og å velge feil kan føre til for tidlig slitasje, energisløsing eller direkte systemsvikt.

Å forstå disse kategoriene er ikke bare akademisk - det globale pneumatiske sylindermarkedet ble verdsatt til omtrentlig 14,2 milliarder dollar i 2023 og er anslått å vokse jevnt gjennom 2030, drevet av automasjonsetterspørsel innen emballasje, matforedling og bilmontering. Riktig sylindervalg påvirker syklustiden, energiforbruket og vedlikeholdsintervallene direkte.

Enkeltvirkende luftsylindere

Enkeltvirkende sylindre bruker trykkluft for å bevege stempelet kun i én retning. Returslaget oppnås av en indre fjær eller en ekstern mekanisk kraft som tyngdekraften. Disse er blant de enkleste og mest kostnadseffektive pneumatiske sylindrene som finnes.

Hvordan enkeltvirkende sylindre fungerer

Trykkluft kommer inn gjennom en enkelt port og skyver stemplet fremover. Når lufttrykket slippes, skyver den indre fjæren stempelet tilbake til sin opprinnelige posisjon. Fordi en fjær gjør halve arbeidet, reduseres den effektive utgangskraften av fjærmotstanden - vanligvis mellom 10 % og 20 % avhengig av fjærstivhet og sylinderstørrelse.

Vanlige applikasjoner

• Klemmer og holder arbeidsstykker under bearbeiding
• Stemplings- og stanseoperasjoner der returslaget ikke krever kraft
• Dør- og portaktuatorer hvor tyngdekraften hjelper returen
• Bremsemekanismer og sikkerhetslåseanordninger
• Landbruksutstyr som såmaskiner og plantemekanismer

Enkeltvirkende sylindre er det foretrukne valget når luftforbruket skal minimeres, siden luft kun forbrukes på arbeidsslaget. I høysyklusapplikasjoner som kjører 50–100 sykluser per minutt, gir dette meningsfulle trykkluftbesparelser i løpet av et produksjonsskift.

Begrensninger å vurdere

Slaglengden på enkeltvirkende sylindre er begrenset fordi lengre slag krever lengre fjærer, som tar opp boreplass og reduserer brukbart sylinderareal. I praksis begrenser de fleste produsenter fjærretursylindere til slag på 100 mm (omtrent 4 tommer) eller mindre. Utover det blir et dobbeltvirkende design mer praktisk.

Dobbeltvirkende luftsylindere

Dobbeltvirkende sylindre er den mest brukte typen pneumatisk sylinder i industriell automasjon. De bruker trykkluft for å drive både forlengelses- og tilbaketrekningsslagene, noe som gir føreren full kontroll over kraft og hastighet i begge retninger.

Konstruksjon og driftsprinsipp

En dobbeltvirkende sylinder har to luftporter - en på hver side av stempelet. Når luft kommer inn i lokkeenden, strekker stempelet seg ut. Når luft ledes inn i stangenden, trekker stempelet seg tilbake. En retningsreguleringsventil (vanligvis en 4/2 eller 5/2 magnetventil) veksler luftstrømmen mellom de to portene. Fordi ingen vår er involvert, hele boreområdet bidrar til å utvide kraften , noe som gjør disse sylindrene betydelig kraftigere enn deres enkeltvirkende motstykker med samme borediameter.

Kraftberegningsforskjeller mellom slag

En viktig forskjell: forlengelses- og tilbaketrekningskreftene er ikke like. På forlengelsesslaget beregnes kraften ved å bruke hele borearealet. På tilbaketrekningsslaget opptar stempelstangen en del av boringen, så det effektive området - og derfor tilbaketrekningskraften - er litt mindre. For en sylinder med 50 mm boring og 20 mm stang ved 6 bar er forlengelseskraften ca. 1178 N mens tilbaketrekningskraften synker til omtrentlig 990 N . Denne asymmetrien må tas med i design der tilbaketrekkingskraften er kritisk.

Typiske brukstilfeller

• Plukk-og-plasser automatisering i samlebånd
• Transportøravledere og sorteringssystemer
• Sprøytestøpemaskinklemmer og ejektorer
• Robotisk ende-på-arm-verktøy
• Sveising og pressarmatur for biler

Dobbeltvirkende luftsylindere er tilgjengelige i borestørrelser fra 8 mm til over 320 mm , som dekker kraftutgang fra noen få newton opp til titalls kilonewton. Dette brede utvalget gjør dem tilpasningsdyktige til nesten alle industrielle bruksområder.

Teleskopiske luftsylindere

Teleskopsylindere er designet for bruksområder der et langt slag er nødvendig, men den tilbaketrukne (kollapserte) lengden må forbli kort. De oppnår dette ved å bruke flere nestede rør - kalt stadier eller ermer - som strekker seg sekvensielt inn i hverandre.

Enkeltvirkende vs. dobbeltvirkende teleskopdesign

Teleskopsylindre er tilgjengelig i både enkeltvirkende og dobbeltvirkende konfigurasjoner. Enkeltvirkende versjoner er enklere og billigere, men er avhengige av tyngdekraft eller lastvekt for tilbaketrekking, noe som gjør dem mest egnet for vertikale løft. Dobbeltvirkende teleskopsylindre kan forlenges og trekkes tilbake under kraft, og tillater horisontal eller omvendt montering - selv om konstruksjonen deres er betydelig mer kompleks og kostnadene er betydelig høyere.

Nøkkelapplikasjoner

• Dumpere og tippbiler som krever 3–5 trinns sylindre
• Sakseløfter og arbeidsplattformer
• Teaterscenemaskineri og underholdningsrigging
• Brannbil stigeforlengelser

En tre-trinns teleskopsylinder med en kollapset lengde på 600 mm kan oppnå et fullt utvidet slag på over 1.700 mm — nesten tre ganger dens tilbaketrukne lengde. Denne romlige effektiviteten er umulig å oppnå med en konvensjonell enkeltstangssylinder.

Tving reduksjon på tvers av stadier

En viktig ingeniørhensyn: hvert påfølgende trinn i en teleskopsylinder har en mindre boring enn den forrige, noe som betyr utgangskraften avtar når sylinderen strekker seg lenger . Designere må dimensjonere sylinderen basert på den verste lastposisjonen, som vanligvis oppstår ved eller nær full forlengelse når kraften er på minimum.

Stangløse luftsylindere

Stangløse pneumatiske sylindre eliminerer den tradisjonelle stempelstangen helt, i stedet overfører stempelets bevegelse til en ekstern vogn eller sklir gjennom et spor eller magnetisk kobling. Dette designet dobler det effektive slaget for en gitt installasjonslengde sammenlignet med en konvensjonell stangsylinder, noe som gjør dem ekstremt verdifulle i miljøer med begrenset plass.

Stangløse sylindre med mekanisk spor

I en design med mekanisk spor (eller bånd) har sylinderkroppen en langsgående spalte. Det indre stempelet er koblet til en ekstern vogn gjennom denne slissen. Et fleksibelt metall- eller plastbånd forsegler sporet på begge sider av koblingspunktet for å forhindre luftlekkasje. Disse sylindrene kan håndtere direkte sidebelastninger og er egnet for applikasjoner som krever høy føringsnøyaktighet.

Magnetisk koplede stangløse sylindre

Magnetisk koblede stangløse sylindre bruker et forseglet innvendig stempel utstyrt med sterke permanentmagneter. En utvendig vogn utstyrt med motstående magneter følger stempelets bevegelse gjennom sylinderveggen uten noen fysisk sliss. Denne fullstendig forseglede designen er ideell for miljøer for renrom, matkvalitet og nedvasking fordi det ikke er noen åpning for at forurensning kan komme inn eller at smøremidler kan slippe ut. Avveiningen er en lavere maksimal sidelastkapasitet sammenlignet med slissede versjoner.

Hvor stangløse sylindre Excel

• Lineære overføringsenheter i pakke- og merkemaskiner
• Horisontale skyttelsystemer i CNC maskineringssentre
• Produksjon av medisinsk utstyr der forurensning er et problem
• Gantry-systemer og multi-akse posisjoneringstrinn

Standard stangløse sylindre fås med slaglengder fra 50 mm til over 10 000 mm . For svært lange slag anbefales antirotasjonsføringer og senterstøtter for å hindre tønnesenk og vognavdrift.

Roterende luftsylindere

Mens de fleste pneumatiske sylindre produserer lineær bevegelse, konverterer roterende luftsylindere trykkluftenergi til vinkelbevegelse (rotasjonsbevegelse). De kalles ofte pneumatiske roterende aktuatorer. Disse er forskjellige fra luftmotorer - roterende sylindre produserer begrenset vinkelrotasjon (vanligvis 90°, 180° eller 270°) i stedet for kontinuerlig spinning.

Roterende aktuatorer med tannstang

Den vanligste roterende sylinderdesignen bruker ett eller to lineære stempler koblet til et tannstanggir, som driver en pinjongaksel. Luft presser stemplet(e), tannstangen roterer tannhjulet, og dreiemomentet overføres til utgangsakselen. Design med to stativer balanserer belastningen og nesten doble utgangsmomentet for en gitt borestørrelse. Rotasjonsvinklene kan justeres via utvendige stoppere, vanligvis mellom 0° og 270°.

Roterende aktuatorer av vingetype

Vingeaktuatorer bruker en skovl (vinge) festet til utgangsakselen inne i et sirkulært hus. Lufttrykk på den ene siden av skovlen roterer akselen; luft på motsatt side roterer den tilbake. Single-vinge design tillater opptil 280° rotasjon , mens design med doble skovler er begrenset til ca 100° men tilbyr høyere dreiemoment i et mer kompakt karosseri.

Typiske applikasjoner

• Ventilaktivering i prosessrør (kvartslags kuleventiler, spjeldventiler)
• Indekseringstabeller og roterende posisjonering i monteringsautomatisering
• Robotiske håndledd og albueledd
• Del flipping og orientering i overføringslinjer
• Dør- og lukeaktuatorer på industrielt utstyr

Kompakte og guidede luftsylindere

Kompakte og styrte sylindre er spesialiserte varianter som løser to svært spesifikke utfordringer: ekstremt trange installasjonsplasser og applikasjoner som krever at stempelstangen motstår rotasjon eller sidebelastning uten å stole på eksterne føringssystemer.

Kortslags kompakte sylindre

Også kalt pannekakesylindere eller flate sylindre, disse enhetene har minimal kroppslengde i forhold til boringen. Slag er vanligvis begrenset til 1 mm til 50 mm . Deres flate profil gjør at de kan monteres i trange områder der et standard sylinderhus rett og slett ikke passer. Vanlige brukstilfeller inkluderer PCB-pressing, etikettdispensering og mikroposisjonering i halvlederutstyr.

Styrede (Twin-Rod) sylindre

Styrede sylindre har to parallelle stempelstenger koblet til en felles frontplate. Denne konfigurasjonen forhindrer stangrotasjon og gir høy motstand mot momentbelastninger (krefter utenfor midten). Styrede sylindre kan håndtere sidelast 4 til 10 ganger større enn en standard enkeltstangssylinder med samme boring, noe som eliminerer behovet for en separat ekstern lineær føring i mange bruksområder.

Skyveenhetssylindre

Skyveenhetssylindre integrerer en styrt vogn direkte på sylinderkroppen. Vognen kjører på lineære lagre eller resirkulerende kuleskinner og gir en flat monteringsoverflate for verktøy eller arbeidsstykkefester. Disse alt-i-ett-enhetene reduserer design- og monteringstiden betraktelig i tilpassede automasjonsprosjekter. Festo, SMC og Parker tilbyr alle modulære glideenheter med utskiftbare slaglengder og lagerkonfigurasjoner.

Sammenligning av luftsylindertyper på et øyeblikk

Sylindermonteringsstiler og deres innvirkning på ytelsen

Uavhengig av sylindertype har monteringskonfigurasjonen en direkte effekt på ytelse, levetid og laststyring. Standard ISO 15552 og NFPA T3.6.7 sylindre tilbyr utskiftbare monteringsgrensesnitt, noe som forenkler utskiftninger på tvers av forskjellige produsenter.

• Fotfeste (MS1/MS2): Fast sokkelmontering; ideell for in-line push/pull med godt justerte laster. Feiljustering overfører bøyespenning til stangen og tetningene.
• Flensfeste (MF1/MF2): Fremre eller bakre flensbolter direkte til en maskinplate. Utmerket for applikasjoner med stive, in-line belastninger.
• Gaffelfeste (MP1/MP3): Lar sylinderen svinge når lasten beveger seg i en bue. Brukes mye i døråpnere, koblingsmekanismer og vippesystemer. En stang-ende gaffel (MP5) bør brukes på stangsiden for full artikulasjon.
• Trunnion-feste (MT1/MT4): Lar sylinderkroppen svinge i ett plan. Vanlig i industripresser og materialhåndtering der dreiebevegelse er nødvendig.

Feil montering er en av de vanligste årsakene til for tidlig forseglingssvikt og stangskåring. Studier fra ledende pneumatiske sylinderprodusenter indikerer det over 30 % av sylinderfeil i feltet kan tilskrives feiljustering og feil montering i stedet for material- eller produksjonsfeil.

Nøkkelspesifikasjoner å forstå når du velger luftsylindere

Å velge en luftsylinder går utover å bare velge en type. Flere tekniske parametere må evalueres sammen for å sikre at sylinderen yter pålitelig over den tiltenkte levetiden.

Borediameter og utgangskraft

Utgangskraft bestemmes av formelen F = P × A, hvor P er tilførselstrykket og A er det effektive stempelarealet. Ved et standard tilførselstrykk på 6 bar (87 psi) , en 50 mm sylinder produserer omtrent 1 178 N på forlengelsesslaget, mens en 80 mm sylinder produserer omtrent 3 016 N. Borestørrelser er standardisert i henhold til ISO 6432 og ISO 15552 for å forenkle størrelsesberegninger og innkjøp.

Slaglengde og knekkingsrisiko

For langslagssylindre under trykkbelastning kan stempelstangen spenne seg (søylesvikt) hvis stangdiameteren er underdimensjonert. Ingeniører bruker Eulers kolonneformel for å sjekke knekkgrenser, og de fleste produsenter tilbyr last-slag-diagrammer som automatisk inneholder en sikkerhetsfaktor på 3:1 til 5:1 . Når en standard stangdiameter er utilstrekkelig, bør overdimensjonerte stangalternativer eller eksterne styresystemer spesifiseres.

Driftstemperatur og tetningsmateriale

Standard NBR (nitril) tetninger dekker driftstemperaturer fra -20°C til 80°C . For høye temperaturer opp til 200°C brukes silikon- eller PTFE-pakninger. For miljøer med lav temperatur (så kalde som -40 °C), er spesialformulerte polyuretan- eller lavtempererte nitrilforbindelser tilgjengelig. Valg av forseglingsmateriale påvirkes også av mediekompatibilitet - for eksempel hvis sylinderen brukes i et matforedlingsmiljø med regelmessig nedvasking med etsende rengjøringsmidler, er EPDM-tetninger og rustfrie stålkropper den riktige spesifikasjonen.

End-of-Stroke-demping

Ved høye syklushastigheter skaper et stempel som når slutten av slaget uten demping betydelig mekanisk påvirkning, genererer støy og akselererer slitasje på interne komponenter. Justerbare pneumatiske puter fanger et lite luftvolum nær slutten av slaget, og skaper en progressiv retardasjon. Riktig justerte puter kan redusere støtkreftene med 80 % til 95 % sammenlignet med udempede sylindre som kjører med samme hastighet og belastning.

Vedlikeholdsfaktorer som forlenger luftsylinderens levetid

Selv den pneumatiske sylinderen av høyeste kvalitet vil svikte for tidlig hvis systemet den opererer i ikke vedlikeholdes ordentlig. Følgende faktorer er mest kritiske.

Luftkvalitet og filtrering

Fuktighet og partikkelforurensning i trykkluft er de viktigste årsakene til intern korrosjon og nedbrytning av tetninger. ISO 8573-1 Klasse 3 luftkvalitet (partikler ≤ 5 µm, trykkduggpunkt ≤ 3°C, oljekonsentrasjon ≤ 1 mg/m³) er generelt akseptert som en minimumsstandard for pneumatiske sylindre. Ved å bruke en riktig FRL (filter-regulator-smøreenhet) enhet på hver krets forlenges tetningens levetid med to til tre ganger sammenlignet med ufiltrerte, usmurte systemer.

Smøringspraksis

Moderne pneumatiske sylindre leveres ofte forhåndssmurt med langtidsfett og designet for ikke-smurte luftsystemer. Å tilføre oljetåkesmøring til slike sylindre kan faktisk skylle ut det fabrikkpåførte fettet og forkorte levetiden. Bekreft alltid med produsenten om luftledningssmøring anbefales eller kontraindisert for en spesifikk sylindermodell.

Stangvisker og ekstern forurensning

I støvete eller skitne omgivelser trekkes rusk som fester seg til stempelstangen tilbake i sylinderen ved hvert tilbaketrekningsslag, og fungerer som et slipemiddel på stangtetningen. Stangviskertetninger - også kalt skraperinger - er en standardfunksjon på de fleste industrielle sylindre, men bør inspiseres og skiftes ut som en del av en forebyggende vedlikeholdsplan, vanligvis hver 6 til 12 måneder i miljøer med høy forurensning.

Hvordan velge riktig type pneumatisk sylinder

Å begrense riktig sylindertype for en gitt applikasjon innebærer å jobbe gjennom en enkel beslutningsprosess basert på funksjonelle krav.

1. Definer bevegelsestypen: Er den nødvendige bevegelsen lineær, kantet eller roterende? Lineær bevegelse peker på standard, stangløse, kompakte eller guidede sylindre. Vinkelbevegelse peker på roterende aktuatorer.
2. Bestem kraftkrav: Beregn belastningen inkludert friksjon, treghet og eventuelle vertikale tyngdekraftskomponenter. Legg til en sikkerhetsfaktor på minst 1,5× og velg en borediameter fra produsentens krafttabeller.
3. Etabler slag: Hvis slaget er kort og trangt om plassen, er en kompakt sylinder passende. Hvis slaget er langt, men installasjonslengden er begrenset, bør en stangløs eller teleskopisk sylinder vurderes.
4. Vurder miljøforhold: Ekstreme temperaturer, kjemisk eksponering, krav til nedvasking og støvnivåer påvirker alle kroppsmateriale, valg av forsegling og overflatefinishspesifikasjoner.
5. Sjekk syklushastighet og driftssyklus: Høyhastighets, høysyklusapplikasjoner krever riktig demping, tilstrekkelig portdimensjonering og potensielt termisk robuste tetningsblandinger for å håndtere varmen som genereres ved gjentatt kompresjon.
6. Evaluer krav til sidelast og momentlast: Hvis sylinderen vil bli utsatt for krefter utenfor aksen, er en styrt sylinder eller ekstern lineær føring avgjørende for å forhindre for tidlig slitasje på stangtetning og bøssing.

Ved å følge denne strukturerte tilnærmingen kan de fleste ingeniører trygt spesifisere riktig pneumatisk sylindertype og -størrelse ved første forsøk, og unngå kostbare redesign og utskiftingssykluser senere i prosjektet.
