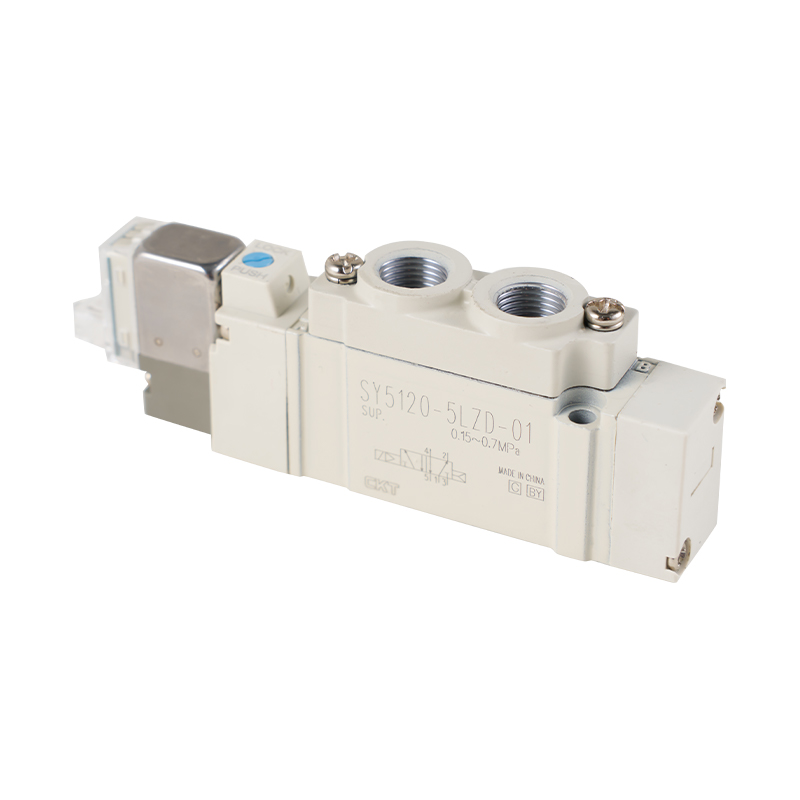

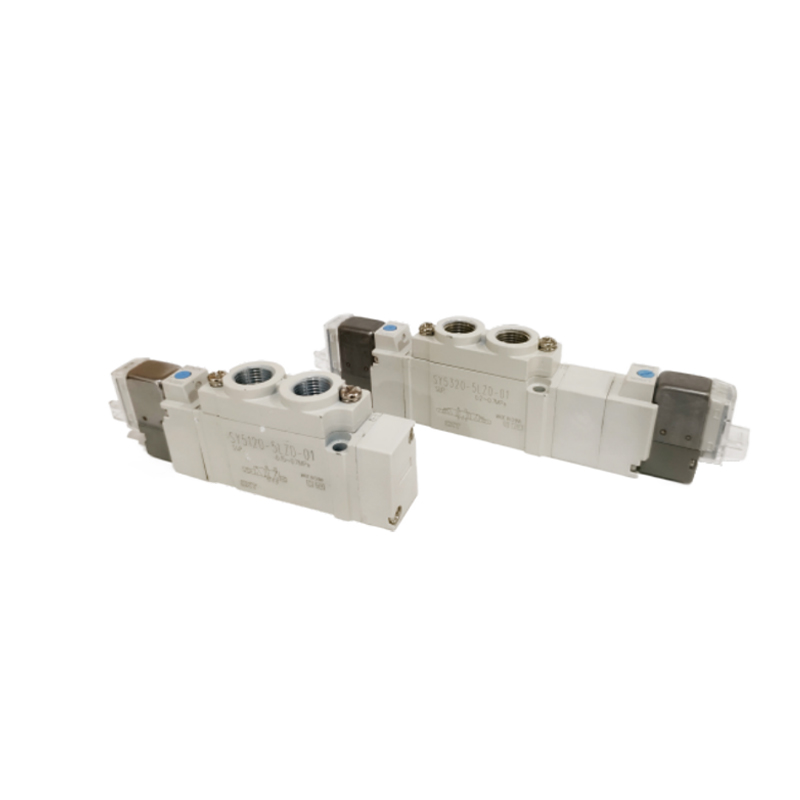

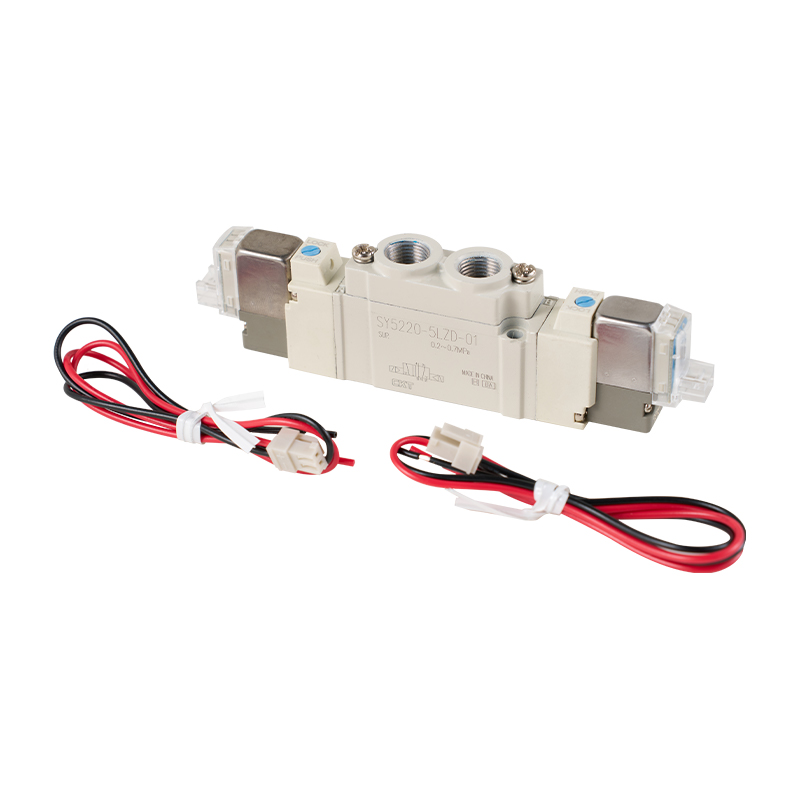

SY-serien 5-veis magnetventil direkte rørtype/enkelttype

SY Series 5-veis magnetventil Direkte rørtype/enkelttype er en grunnleggende aktuator egnet for pneumatiske kontrollsystemer. Den tar i bruk en monolitisk strukturdesign, støtter direkte rørtilkobling og forenkler systeminstallasjonen og konfigurasjonsprosessen.

Hovedtrekk:
Kompakt arkitektur og fleksibel utvidelse: Dens miniatyriserte fysiske struktur sparer utstyrsplass betydelig, og dens modulære struktur støtter rask kombinasjon med en standardbase, noe som gjør det enkelt å bygge et sentralisert kontrollintegrert ventiløysystem.

Effektive væskeoverføringsegenskaper: Den interne strømningskanalen er topologisk optimalisert for å effektivt undertrykke trykkenergitapet, forbedre middels strømningseffektivitet og bidra til å redusere systemets totale energiforbruksnivå.

Diversifiserte grensesnittkonfigurasjonsløsninger: Den gir to standard grensesnittformer: gjenget tilkobling og rask plug-in, som kan tilpasses rørledningstilkoblingskravene under forskjellige arbeidsforhold og forbedre kompatibiliteten til distribusjon på stedet.

E-post: manager@cktworld.com
Last ned
FORRIGE：Ingen forrige artikkel
NESTE：35-serien direktevirkende 3-veis magnetventil MAC-ventil
  • Serie SY3000 SY5000 SY7000
    Bruk av væsker Atmosfære
    Intern pilottype
    Driftstrykkområde
    MPa     		2-posisjons enkel elektrisk kontroll 0,15~0,7
    2-posisjons dobbel elektrisk kontroll 0,1~0,7
    Omgivelsestemperatur og middels temperatur ℃ -10~50 (men ikke frosset)
    Maksimal driftsfrekvens Hz 2-posisjons enkel elektrisk kontroll, double electric control 10 5 5 5
    3-stilling 3 3 3 3
    Manuell betjeningsmetode Ikke-låsende trykknapptype, roterende låsetype med roterende verktøy trykk ned, roterende låsetype med manuell nedpressing
    Pilotventilventilasjonsmetode Sentralisert utlufting av hoved- og pilotventiler
    Oljeforsyning Nei
    Monteringsposisjon Frihet
    Neite) Shock/vibration resistance m/s² 150/30
    Beskyttende konstruksjon Støvtett (IP65 for DIN-sokkeltype og M8-kontakttype)
    Neite) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Vibrasjonsmotstand: Langs den aksiale retningen til hovedventilspolen og den bevegelige jernkjernen og vinkelrett på den aksiale retningen, under hver tilstand av energisering og ikke-energisering, utføres vibrasjonstest i henhold til 45~2000Hz, og det er ingen funksjonsfeil (for den opprinnelige verdien).

  • Solenoid spesifikasjoner
    Nominell spolespenning V DC 24, 12.
    AC50%oHz 220
    Tillatt spenningsfluktuasjon
    Strømforbruk W DG Standard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Med strømsparekrets 0,1 ((med lys)
    ※ Tilsynelatende kraft VA AC 220V
    [230V]     		1.30 (med lys: 1.34)
    [1.42 (med lys: 1.46]     		1,27 (med lys: 1,46)
    [1,39 (med lys: 1,60)]
    Overspenningsbeskyttelseskrets Diode (DIN-sokkeltype, ikke-polarisert type som variabel motstand)
    Indikatorlys LED (Neon for DIN-sokkel type AC)
    Responstid
    SY3000 SY5000 SY7000
    Funksjon Responstid ms (ved 0,5 MPa) Funksjon Responstid ms (ved 0,5 MPa) Funksjon Responstid ms (ved 0,5 MPa)
    Ingen indikatorlamper og overspenning
    Beskyttelseskretser     		Ingen indikatorlamper og overspenning
    Beskyttelseskretser     		Ingen indikatorlamper og overspenning
    Beskyttelseskretser
    2-posisjons enkel elektrisk kontroll Mindre enn 12 2-posisjons enkel elektrisk kontroll Mindre enn 19 2-posisjons enkel elektrisk kontroll Mindre enn 31
    2-posisjons dobbel elektrisk kontroll Mindre enn 10 2-posisjons dobbel elektrisk kontroll Mindre enn 18 2-posisjons dobbel elektrisk kontroll Mindre enn 27A
    Flytegenskaper/massetabeller
    Modell /SY3000-serien
    Ventil
    Modeller     		Funksjon Mottaker kaliber Egenskaper for strømningshastighet Kvalitet g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkte
    Uttak     		L-form,
    M-Shape
    Sokkel     		W-form
    M8
    Tilpasning
    C[dm3
    s bar)]     		b Cv C[dm3
    s bar)]
    SY3□20
    -□-M5     		2-bit Enkel elektrisk kontroll
    Dobbel elektrisk kontroll     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modell / SY5000-serien
    Ventil
    Modeller     		Funksjon Mottaker kaliber Egenskaper for strømningshastighet Kvalitet g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkte
    Uttak     		L-form,
    M-Shape
    Sokkel     		W-form
    M8
    Tilpasning
    C[dm3
    s bar)]     		b Cv C[dm3
    s bar)]
    SY5□20
    -□-01     		2-bit Enkel elektrisk kontroll
    Dobbel elektrisk kontroll     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modell /SY7000-serien
    Ventil
    Modeller     		Funksjon Mottaker kaliber Egenskaper for strømningshastighet Kvalitet g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkte
    Uttak     		L-form,
    M-Shape
    Sokkel     		W-form
    M8
    Tilpasning
    C[dm3
    s bar)]     		b Cv C[dm3
    s bar)]
    SY7□20
    -□-02     		2-bit Enkel elektrisk kontroll
    Dobbel elektrisk kontroll     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

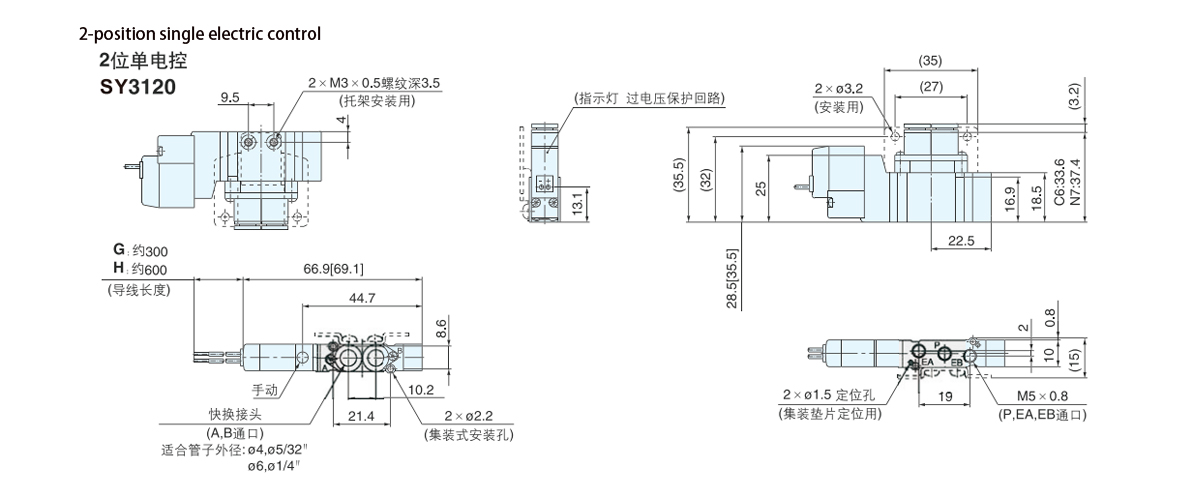

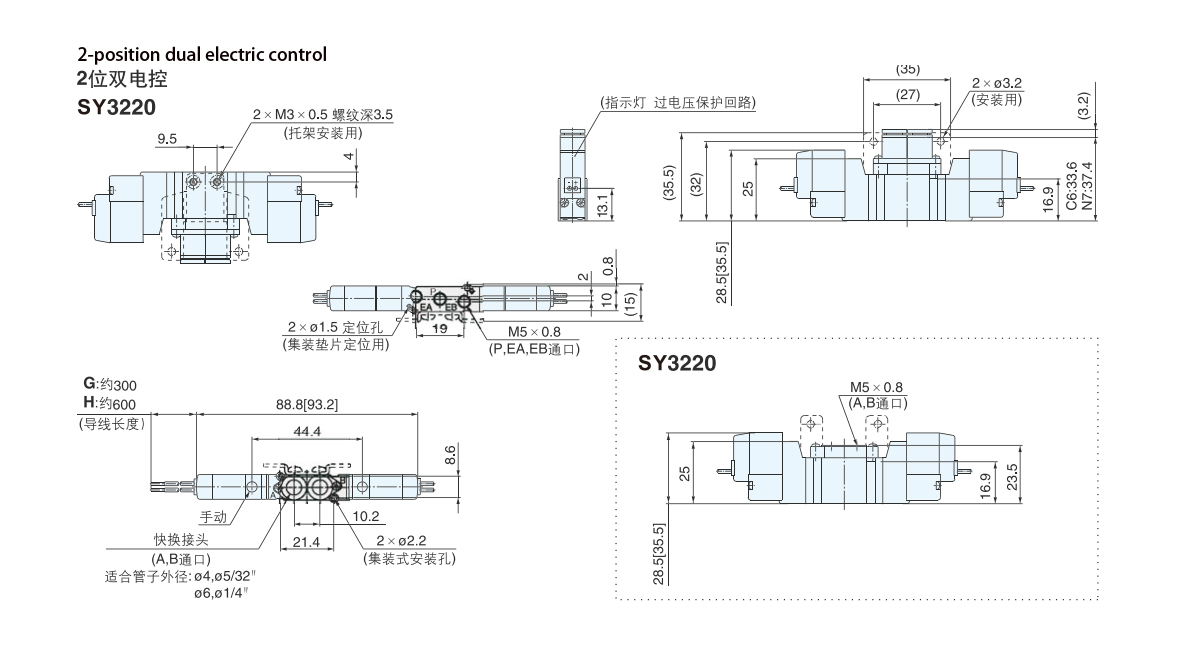

  • Eksterne dimensjoner i SY3000-serien

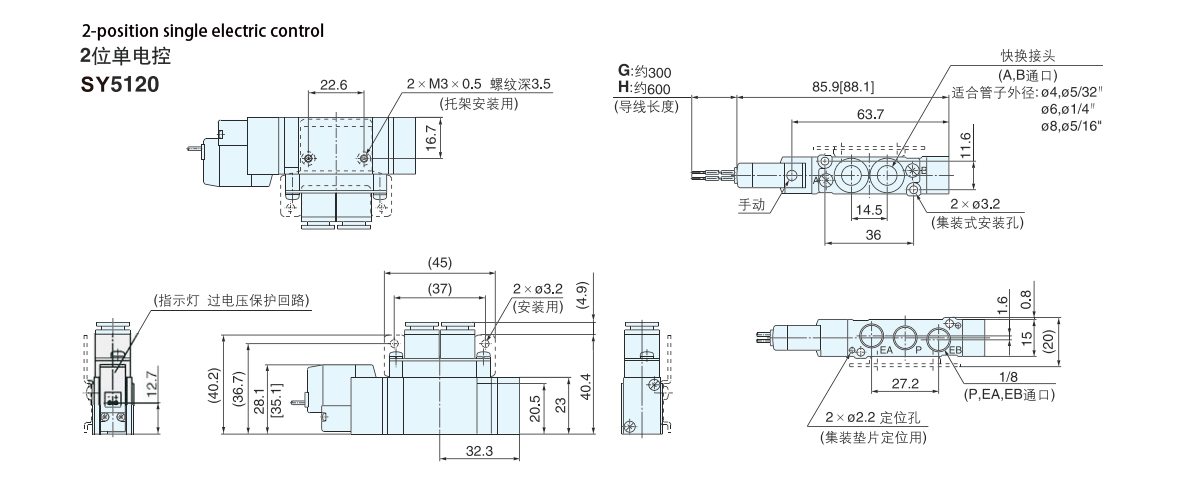

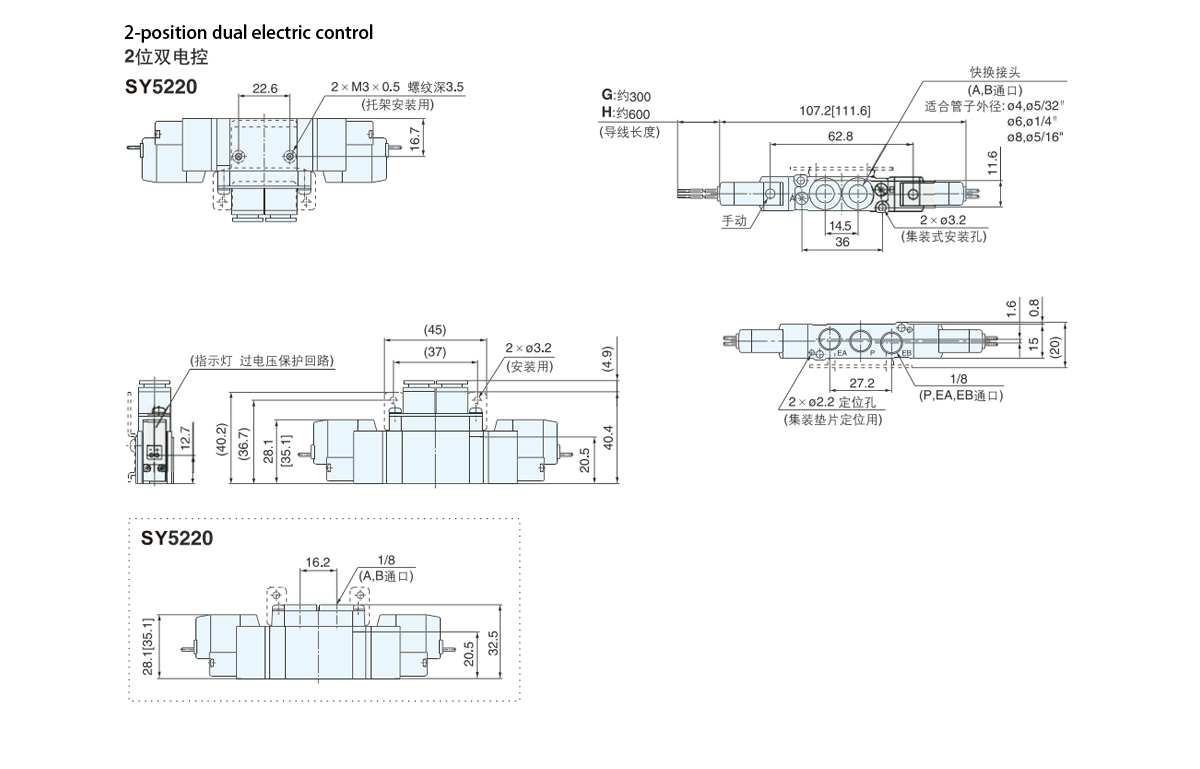

    Eksterne dimensjoner i SY5000-serien

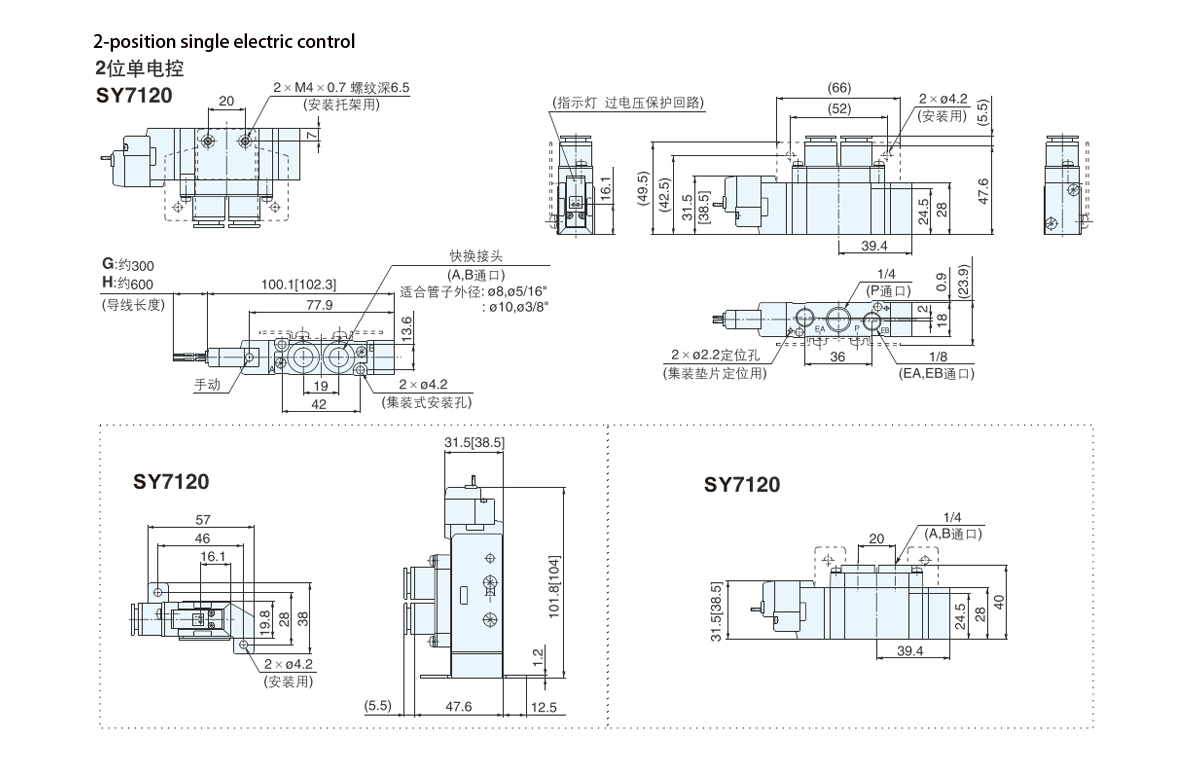

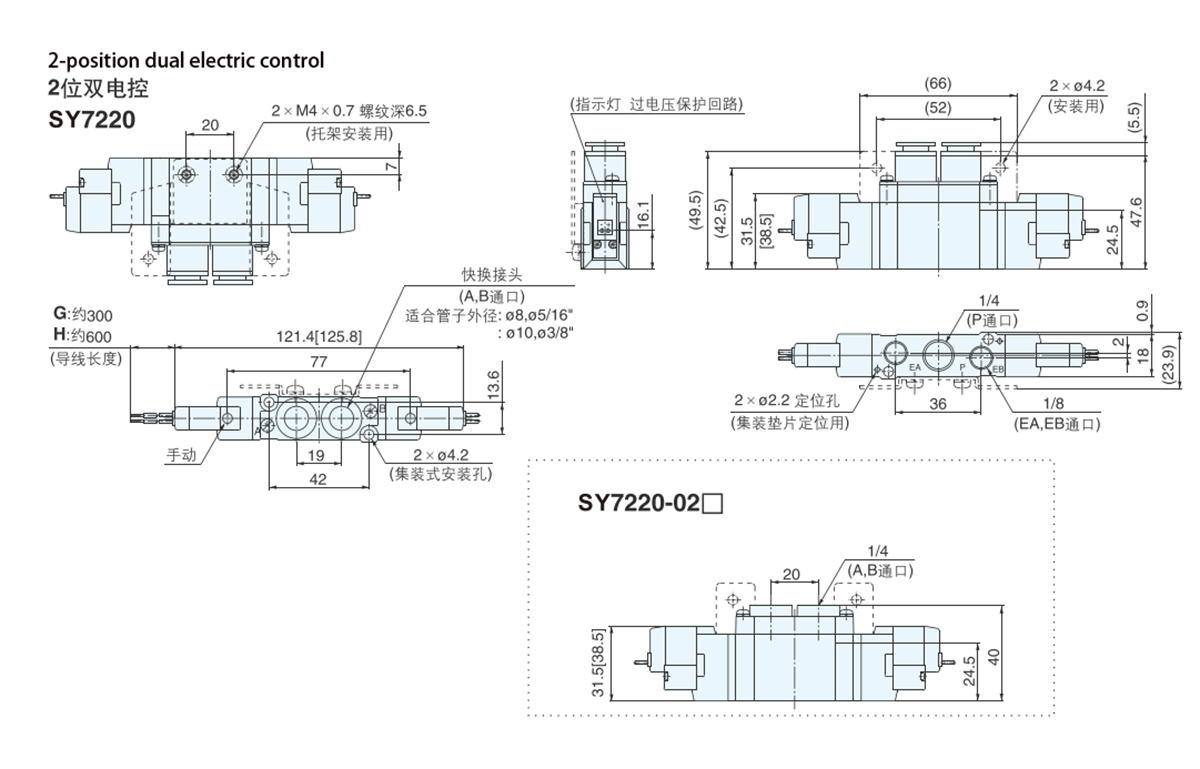

    SY7000-seriens eksterne dimensjoner
