Enkeltvirkende vs dobbeltvirkende sylinder: nøkkelforskjeller

Enkeltvirkende vs dobbeltvirkende sylinder: Det korte svaret

Hvis du trenger en rask dom: en dobbeltvirkende sylinder gir deg drevet bevegelse i begge retninger, mens en enkeltvirkende sylinder kun bruker trykkluft for ett slag og er avhengig av en fjær eller tyngdekraft for returen. Den eneste forskjellen former alle aspekter av hvordan du velger, installerer og vedlikeholder en luftsylinder i et ekte pneumatisk system.

For applikasjoner der presis kontroll, høyere kraftutgang i begge retninger og jevn hastighet under både forlengelse og tilbaketrekning - som klemmefester, pressverktøy og lineære overføringssystemer - er en dobbeltvirkende luftsylinder nesten alltid det riktige valget. For enklere jobber som fjær-retur-klemming, ventilaktivering eller en hvilken som helst oppgave der ett drevet slag er nok, reduserer en enkeltvirkende sylinder kostnad, kompleksitet og luftforbruk meningsfullt.

Avsnittene nedenfor bryter ned hvordan hver type fungerer på et mekanisk nivå, hvor de virkelige ytelsesforskjellene vises i praksis, og hvordan du gjør det riktige valget for ditt spesifikke system.

Hvordan en enkeltskuespill Luftsylinder Fungerer

En enkeltvirkende sylinder har én trykksatt port. Når komprimert luft kommer inn, skyver den stemplet i én retning - vanligvis forlengelsesslaget. Returslaget drives av en komprimert spiralfjær plassert inne i sylinderkroppen, eller i noen konfigurasjoner av vekten av selve lasten.

Fjæren er forhåndsbelastet til en bestemt kraftverdi på fabrikken. Standard enkeltvirkende sylindre bruker fjærkrefter som varierer fra omtrentlig 8 N til 60 N avhengig av borestørrelse og slaglengde. Den fjærkraften virker mot lufttrykket under kraftslaget, noe som betyr at den effektive utgangskraften ved stangenden er lavere enn hva lufttrykket alene ville produsert.

For en enkeltvirkende sylinder med 50 mm boring som opererer ved 6 bar (87 psi), er den teoretiske kraften omtrent 1 178 N. Etter å ha trukket fra en typisk fjærkraft på 25 N og tatt hensyn til tetningsfriksjon (vanligvis 5–10 % av teoretisk kraft), faller den faktiske stangkraften som er tilgjengelig for arbeid til ca. 1 030–1 050 N . Dette fradraget blir mer betydelig ved mindre borestørrelser der fjærkraft representerer en større prosentandel av den totale tilgjengelige kraften.

Viktige interne komponenter

• Enkel luftport (vanligvis ved lokkenden for sylindre av trykktype)
• Returfjæren sitter mellom stempelflaten og stangendedekselet
• Lufteport eller ventil på fjærsiden for å forhindre trykkoppbygging
• Enkeltstempeltetning (én dynamisk tetningsplassering)
• Stangtetning ved sylinderhodet

Pusteporten blir ofte oversett under installasjonen, men den er kritisk. Hvis den blir blokkert av forurensning eller ved et uhell tettes til, skaper luft som er fanget på fjærsiden mottrykk som reduserer forlengelseskraften og senker slaghastigheten uforutsigbart.

Hvordan en dobbeltvirkende luftsylinder fungerer

En dobbeltvirkende sylinder har to luftporter - en ved hetten og en ved stangenden. For å forlenge stangen, kommer komprimert luft inn i hette-ende-porten mens stang-ende-porten kommer ut. For å trekke seg tilbake, bryter tilførselen: luft kommer inn i stangenden mens hetteenden kommer ut. En retningsreguleringsventil (vanligvis en 5/2 eller 4/2 magnetventil) styrer denne vekslingen.

Fordi det ikke er noen returfjærabsorberende kraft, den fulle pneumatiske kraften er tilgjengelig i begge retninger . Imidlertid er det en viktig asymmetri å forstå: stang-endens boreareal er mindre enn cap-end boreområdet fordi stempelstangen passerer gjennom det. Dette betyr at tilbaketrekningskraften alltid er litt lavere enn forlengelseskraften ved samme tilførselstrykk.

For en dobbeltvirkende sylinder med 63 mm boring, 20 mm stangdiameter, som opererer ved 6 bar:

• Forlengelseskraft (hetteende): π/4 × 63² × 6 = omtrent 1871 N
• Tilbaketrekkingskraft (stangende): π/4 × (63² – 20²) × 6 = omtrent 1682 N

Den omtrent 10–12 % forskjellen i kraft mellom forlengelse og tilbaketrekking er konsistent på tvers av borestørrelser og er en standardfaktor i dobbeltvirkende sylinderstørrelsesberegninger. Hvis tilbaketrekningsslaget ditt har en meningsfull belastning, må du dimensjonere sylinderen basert på tilbaketrekningskraften, ikke forlengelseskraften.

Viktige interne komponenter

• To luftporter (hetteende og stangende)
• Stempeltetninger med dobbel leppe eller U-kopp på begge sider av stempelet
• Stangtetning og visker ved sylinderhodet
• Ingen fjær – full innvendig boringslengde tilgjengelig for slag
• Valgfrie innvendige puter i begge endeposisjoner

Side-ved-side-sammenligning: Enkeltvirkende vs dobbeltvirkende sylinder

Force Output: Hvor tallene virkelig divergerer

Kraftberegning er der ingeniører oftest gjør kostbare feil når de sammenligner disse to sylindertypene. Formlene ser like ut på overflaten, men fjærsubtraksjonen i en enkeltvirkende sylinder introduserer en variabel som endres med slagposisjon.

En spiralfjærs kraft følger Hookes lov: kraften øker lineært når den komprimeres. Dette betyr den effektive utgangskraften til en enkeltvirkende sylinder endres gjennom hele slaget . Ved begynnelsen av forlengelsen er fjæren nær sin frie lengde og yter minimal motstand. Ved full forlengelse har den komprimert fullt og utøver maksimal motstand - trekker fra mest kraft fra utgangen akkurat i det øyeblikket stangen møter arbeidsstykket.

Tenk på en enkeltvirkende sylinder med 40 mm boring med 100 mm slaglengde ved 5 bar tilførselstrykk:

• Teoretisk pneumatisk kraft: ~628 N
• Fjærkraft ved start av forlengelse: ~10 N (nesten fri lengde)
• Fjærkraft ved full utstrekning: ~35 N (helt komprimert)
• Effektivt kraftområde: ca 580–615 N på tvers av slaget

For en dobbeltvirkende sylinder med samme 40 mm boring ved 5 bar, er forlengelseskraften en jevn ~628 N gjennom hele slaget (minus tetningsfriksjon, som er omtrent konstant). Denne konsistensen er enormt viktig i applikasjoner som pressing, forming eller klemming der kraften ved slutten av slaget er den kritiske designparameteren.

Returslaget til en enkeltvirkende sylinder styres helt av fjæren. En fjær designet for å returnere stempelet mot tetningsfriksjon pluss en beskjeden belastning kan gi 15–50 N av netto kraft avhengig av sylinderstørrelse. Sammenlign dette med den dobbeltvirkende sylinderens returkraft på flere hundre newton, og det blir klart hvorfor enkeltvirkende sylindre er uegnet for bruksområder hvor tilbaketrekkingen må overvinne betydelig motstand eller flytte en last raskt.

Hastighetskontrollforskjeller mellom de to typene

Hastighetskontroll oppnås i pneumatiske systemer ved å begrense avtrekksluftstrømmen fra sylinderen ved å bruke strømningsreguleringsventiler (måler-ut-konfigurasjon) eller begrense tilførselsluftstrømmen (meter-in-konfigurasjon). Måler-ut-kontroll er generelt foretrukket fordi det gir mer stabil, lastuavhengig hastighetsregulering.

For en dobbeltvirkende luftsylinder installerer du strømningsreguleringsventiler ved begge portene. Dette gir deg uavhengig hastighetsjustering for forlengelse og tilbaketrekking — du kan kjøre forlengelsen med 200 mm/s og tilbaketrekkingen med 500 mm/s, for eksempel med enkle ventiljusteringer. Denne uavhengige kontrollen er verdifull i høysyklusautomatisering der syklustidsoptimalisering er viktig.

For en enkeltvirkende sylinder kan du måle luften inn og ut på trykksiden for å kontrollere forlengelseshastigheten. Imidlertid returhastigheten fastsettes av fjærkraften og belastningen . Hvis fjæren er stiv og belastningen er lett, klikker stempelet raskt tilbake og skaper slagbelastninger på endestykket. Hvis fjæren er myk og belastningen er tung, kan returen være for langsom eller ufullstendig. Du kan ikke bare vri en ventil for å bremse returen til en fjærretursylinder - det krever å bytte selve fjæren eller legge til en dedikert pute.

I praksis gjør dette enkeltvirkende sylindre dårlig egnet for applikasjoner med variabel belastning på returslaget eller hvor returhastigheten må justeres for å matche en prosess. Emballasjelinjer, robot-ende-på-arm-verktøy og overføringstransportører krever vanligvis at begge slaghastighetene slås inn uavhengig – og det presser de fleste av disse applikasjonene fast inn i dobbeltvirkende territorium.

Luftforbruk: Sammenligning av trykkluftkostnader

Trykkluft er en av de dyreste verktøyene i et produksjonsanlegg. Studier fra organisasjoner som US Department of Energy har anslått det trykkluftsystemer står for 20–30 % av industriell strømforbruk , og pneumatiske aktuatorer er hovedforbrukerne i disse systemene. Å forstå luftforbruksforskjellen mellom enkelt- og dobbeltvirkende sylindere er derfor ikke en akademisk øvelse – det har direkte innvirkning på driftskostnadene.

En enkeltvirkende sylinder bruker trykkluft kun på kraftslaget. Returslaget drives av fjæren, og luften fra kraftslagsiden kommer ganske enkelt ut til atmosfæren. For en komplett syklus er luftvolumet som forbrukes lik borearealet multiplisert med slaglengden, justert for kompresjonsforhold ved tilførselstrykk.

En dobbeltvirkende sylinder forbruker luft på begge slag. Imidlertid, fordi stangendens boreareal er mindre enn hetteenden, er volumet som forbrukes på tilbaketrekningsslaget litt mindre enn ved forlengelsesslaget. Det totale luftforbruket per syklus er omtrentlig 1,7 til 1,9 ganger luften som forbrukes av en ekvivalent enkeltvirkende sylinder, avhengig av stangdiameteren.

For et konkret eksempel: en 50 mm boring, 100 mm slag dobbeltvirkende sylinder som opererer ved 6 bar og sykler med 60 ganger per minutt bruker omtrent:

• Toppende per slag: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 liter (fri luft) per slag
• Stangende per slag (forutsatt 20 mm stang): ca. 1,09 liter per slag
• Totalt per minutt ved 60 sykluser: ~146 liter/min fri luft

En tilsvarende enkeltvirkende sylinder vil forbruke omtrent 82 liter/min. På tvers av en maskin med 20 slike sylindre som går to skift, blir den årlige strømkostnadsforskjellen målbar. Når du utplasserer et stort antall sylindre, eller når sylindere opererer i lange slag eller med høye syklushastigheter, påvirker luftforbruksforskjellen driftsøkonomien betydelig – selv om den dobbeltvirkende sylinderen ellers er teknisk overlegen.

Slaglengdebegrensninger: Hvorfor enkeltvirkende sylindre toppes tidlig

Den indre returfjæren i en enkeltvirkende sylinder begrenser fysisk hvor lenge slaget kan være. Etter hvert som slaglengden øker, trenger du en lengre fjær, som krever en lengre sylinderkropp - og lengre fjærer er vanskeligere å holde stabile og styres riktig inne i boringen. De gir også mer lengde til den totale sylinderen selv i tilbaketrukket posisjon.

De fleste produsenter tilbyr enkeltvirkende sylindre med maksimale slag på 25 mm til 200 mm. Noen få spesialdesign når 300 mm. Utover det blir våren upraktisk. Hvis applikasjonen din trenger et slag på 400 mm, 600 mm eller 1000 mm, er en dobbeltvirkende sylinder det eneste levedyktige alternativet i standard luftsylinderproduktserien.

Denne begrensningen samvirker også med kraft: ettersom slaget øker, øker også fjærkompresjonen ved full forlengelse, noe som betyr at det forbrukes mer kraft for å overvinne fjæren ved slutten av slaget. For slag lengre enn omtrent 100–150 mm i en enkeltvirkende design, begynner fjærkraftsubtraksjonen å bli en betydelig prosentandel av den totale tilgjengelige pneumatiske kraften, spesielt i små borestørrelser.

Feilsikker atferd: et kritisk sikkerhetshensyn

En av de mest praktisk talt viktige forskjellene mellom disse to sylindertypene er hva som skjer når lufttilførselen går tapt - enten fra en kompressorfeil, en nødstopp eller et linjebrudd.

En enkeltvirkende fjærretursylinder vil automatisk gå tilbake til fjærsiden når trykket faller. Hvis sylinderen er konfigurert til å klemme et arbeidsstykke på kraftslaget (forlengelsen), fører tap av luft til at den løsner. Hvis den er konfigurert med fjærforlengelse (som noen design tilbyr for sikkerhetsklemming), fører tap av luft til at den klemmer seg. Denne deterministiske oppførselen er bevisst konstruert for sikkerhetsapplikasjoner.

Maskinbeskyttelse, bremsefrigjøringsmekanismer og nødstopp bruker ofte enkeltvirkende sylindre nettopp fordi deres feilsikker oppførsel er forutsigbar og garantert av fjæren, ikke av et elektrisk signal eller en ventilposisjon.

En dobbeltvirkende sylinder, derimot, holder sin siste posisjon når luft går tapt - hvis retningsventilen er en sperre- eller fjærsentertype som blokkerer begge portene. Dette er noen ganger ønskelig (du vil ikke at en belastet akse skal falle), men det kan også være farlig hvis sylinderen var midt i en klem- eller presseoperasjon da luften sviktet.

Sikkerhetsstandarder inkludert ISO 13849 og IEC 62061 krever at maskindesignere analyserer og dokumenterer oppførselen til alle aktuatorer under feilforhold. Å velge mellom en enkeltvirkende og dobbeltvirkende sylinder er direkte relevant for denne analysen, og den feilsikre karakteristikken til den enkeltvirkende typen gir den ofte en plass i sikkerhetsklassifiserte kretser selv når en dobbeltvirkende sylinder ellers kan brukes for sin større kontrollerbarhet.

Typiske bruksområder for hver sylindertype

Hvor enkeltvirkende sylindere Excel

• Pneumatiske ventilaktuatorer: Kvartslags kuleventiler og portventiler bruker ofte enkeltvirkende sylindre med fjærretur, slik at ventilen ikke kommer til en kjent sikker posisjon (åpen eller lukket) når lufttrykket faller.
• Klemfester med korte slag: Holde arbeidsstykker for bearbeiding der bearbeidingskraften alltid er i én retning og klemmen bare trenger å frigjøres (trekkes tilbake) under lav belastning.
• Dør- og lukekontroll: Hvor fjærretur sikrer stenging ved strømbrudd.
• Sorterings- og omdirigeringsporter: Enkle vippeporter på transportbånd hvor den ene retningen alltid er standard og den andre er drevet aktivering.
• Bremse og clutch innkobling: Fjærbremser for nødstopp - bremsen kobles inn når luft går tapt.

Hvor dobbeltvirkende sylindre er påkrevd

• Velg-og-plasser automatisering: Både forlengelse og tilbaketrekking må være drevet, hastighetskontrollert og i stand til å håndtere variable delvekter.
• Presse- og formingsoperasjoner: Høy kraft i begge retninger; returen må overvinne arbeidsstykkets tilbakefjæring eller ejektormotstand.
• Langslags lineær overføring: Ethvert slag utover 200 mm krever en dobbeltvirkende luftsylinder.
• Stangløse sylinderapplikasjoner: Stangløse pneumatiske sylindre er iboende dobbeltvirkende, brukt for lang horisontal overføring der en konvensjonell stangsylinder ville være upraktisk lang.
• Vippe- og roterende bord: Både å tippe og returnere bordet krever drevet, kontrollerbar kraft.
• Høysyklusapplikasjoner over 60 sykluser/min: Hvor tilbaketrekningshastigheten må justeres nøyaktig for å opprettholde syklustiden uten sjokkbelastning.

Kontrollventilkrav: 3/2 vs 5/2

Forskjellen i luftporter mellom enkelt- og dobbeltvirkende sylindre bestemmer direkte hvilken kontrollventil som kreves, noe som påvirker kabling, manifolddesign og kostnad.

A 3/2 ventil (3 porter, 2 posisjoner) er tilstrekkelig for en enkeltvirkende sylinder. I en posisjon kobler den forsyningen til sylinderporten. I den andre posisjonen kobler den sylinderporten til eksosen. Fjæren takler resten. En 3/2-ventil er fysisk mindre og typisk 20–40 % rimeligere enn en 5/2-ventil. Det krever også en enklere manifoldblokk når mange ventiler er satt sammen.

A 5/2 ventil (5 porter, 2 posisjoner) er standarden for en dobbeltvirkende sylinder. I en posisjon går forsyningen til hetten og stangenden går ut. I den andre posisjonen går tilførselen til stangenden og hetteenden går ut. De to eksosåpningene er vanligvis der strømningskontrollventiler er installert for hastighetsregulering.

I systemer med mange akser - for eksempel en 20-stasjons monteringsmaskin - kan den kumulative kostnadsforskjellen mellom 20 3/2 ventiler og 20 5/2 ventiler være meningsfull. For mindre sylindre i enkle applikasjoner, rettferdiggjør denne kostnadsforskjellen ofte å spesifisere en enkeltvirkende sylinder selv når en dobbeltvirkende kan gi marginalt bedre ytelse.

Merk også det 5/2 ventiler er tilgjengelige med fjærretur, sperre (minne) eller dobbel solenoidaktivering , som hver tilbyr forskjellig feiltilstandsadferd. Valget av ventiltype samhandler med sylindertypen for å bestemme sikkerhetsadferd på systemnivå - noe som må analyseres på designstadiet, ikke ettermonteres senere.

Vedlikeholdsforskjeller i praksis

Når det gjelder antall forseglinger, har en enkeltvirkende sylinder færre dynamiske tetningsflater enn en dobbeltvirkende. Færre tetninger betyr generelt færre lekkasjebaner og litt lavere frekvens for utskifting av tetninger. Fjæren i en enkeltvirkende sylinder er imidlertid en ekstra slitasjekomponent som ikke finnes i dobbeltvirkende design.

Fjærer i pneumatiske sylindre er vurdert for millioner av sykluser, men de gjør tretthet. En fjær som har mistet spenningen vil føre til at sylinderen går sakte tilbake, ufullstendig eller ikke i det hele tatt. I en maskin som går 24 timer i døgnet med 60 sykluser per minutt, fullføres en sylinder 86 millioner sykluser per år . Fjærtretthet ved den syklushastigheten er en reell vedlikeholdshensyn, spesielt i sylindre med kortere slag, der fjærkompresjon per syklus er en større del av fjærens totale bevegelse.

For dobbeltvirkende sylindre er tetningsslitasje det primære vedlikeholdsproblemet. Moderne polyuretan- og PTFE-baserte stempeltetninger varer vanligvis 50 til 100 millioner sykluser under normale driftsforhold med ren, smurt eller oljefri tørr luft. Forurenset lufttilførsel er den vanligste årsaken til for tidlig tetningssvikt i begge sylindertyper.

Lufteporten på en enkeltvirkende sylinder fortjener spesifikk omtale: den bør inspiseres og rengjøres regelmessig som en del av forebyggende vedlikehold. En tilstoppet lufting reduserer ytelsen gradvis nok til at den kanskje ikke blir lagt merke til før sylinderen begynner å oppføre seg dårlig - noe som gjør planlagt inspeksjon viktigere enn reaktiv reparasjon.

Velge riktig borestørrelse for begge typer

Riktig boringsdimensjonering er det mest grunnleggende trinnet for å spesifisere enhver luftsylinder. Underdimensjonering av en boring produserer utilstrekkelig kraft; overdimensjonering sløser med luft og penger. Prosessen er litt forskjellig for hver sylindertype.

For enkeltvirkende sylindre

1. Bestem den nødvendige kraften ved slutten av slaget (der fjærkompresjonen er maksimal).
2. Legg til den maksimale fjærkraften for det valgte slaget til den nødvendige utgangskraften.
3. Legg til tetningsfriksjon (typisk 10 % av teoretisk kraft som en sikkerhetsmargin).
4. Beregn det nødvendige borearealet: Areal = Total kraft ÷ Tilførselstrykk.
5. Velg neste standard borestørrelse opp fra det beregnede området.
6. Kontroller at fjærkraften er tilstrekkelig til å returnere stempelet mot belastningen på returslaget.

For dobbeltvirkende sylindre

1. Bestem den nødvendige kraften for både forlengelses- og tilbaketrekningsslagene separat.
2. Beregn boringen som kreves for hvert slag ved tilgjengelig tilførselstrykk, og ta hensyn til reduksjon av stangendearealet på tilbaketrekningsberegningen.
3. Legg til en sikkerhetsfaktor på 1,25–1,5× for å ta hensyn til friksjon, feiljustering og trykkvariasjoner.
4. Velg boringen som tilfredsstiller begge slagkravene - vanligvis den største av de to beregnede verdiene.
5. Sjekk stangdiameteren mot knekkgrenser hvis stangen er i kompresjon og er lang i forhold til diameteren.

Standard borestørrelser på tvers av begge sylindertyper følger ISO 15552-konvensjonene: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 og 200 mm er de vanligste. Spesifisering til en standard borestørrelse sikrer utskiftbarhet mellom produsenter og forenkler håndtering av reservedeler.

Driftstrykkområder og deres effekt på valg

Både enkelt- og dobbeltvirkende luftsylindere er klassifisert for typiske driftstrykk på 1 til 10 bar (14,5 til 145 psi) , med det vanligste industrielle tilførselstrykket 6 bar (87 psi). Men drift ved lavere trykk påvirker hver type forskjellig.

For enkeltvirkende sylindre kreves et minimum driftstrykk for å overvinne fjærforspenningen pluss tetningsfriksjon. Hvis tilførselstrykket synker til for eksempel 3 bar i et system som er klassifisert for 6 bar, faller den effektive utgangskraften med omtrent 50 %. Men fjærkraften forblir uendret - noe som betyr at den enkeltvirkende sylinderens kraftreduksjon er uforholdsmessig sammenlignet med den dobbeltvirkende typen ved det samme reduserte trykket.

I tillegg kan enkeltvirkende sylindere ha et minimumsdriftstrykk spesifisert av produsenten, under hvilket sylinderen ikke vil strekke seg helt ut mot fjæren. Denne terskelen er vanligvis oppført i produktdataarket og bør sammenlignes med det minste garanterte forsyningstrykket i systemet ditt – ikke det nominelle forsyningstrykket.

Dobbeltvirkende sylindre er mindre følsomme for trykksvingninger i denne forbindelse fordi ingen av slagene har en fast mekanisk motstand for å overvinne utover friksjon. Ved lavere trykk reduseres kraftutgangen proporsjonalt på begge slagene, og systemet fungerer fortsatt - bare med mindre kraft tilgjengelig.

Dobbeltvirkende sylindervarianter som er verdt å vite

Innenfor den dobbeltvirkende kategorien tar flere spesialiserte design seg for spesifikke applikasjonskrav:

• Dobbelt stang dobbeltvirkende sylinder: Stempelstangen strekker seg fra begge ender av sylinderen. Begge sider har samme boreareal, så forlengelses- og tilbaketrekningskrefter er identiske. Brukes når symmetrisk kraftutgang er kritisk eller når gjennomgående stang er nødvendig for mekanisk tilkobling eller målereferanse på begge sider.
• Tandem sylinder: To dobbeltvirkende sylindre montert i serie på samme stempelstang. De to stemplene virker samtidig, omtrent dobler den tilgjengelige kraften fra en gitt borediameter. Brukes når boreplassen er begrenset, men høy kraft er nødvendig.

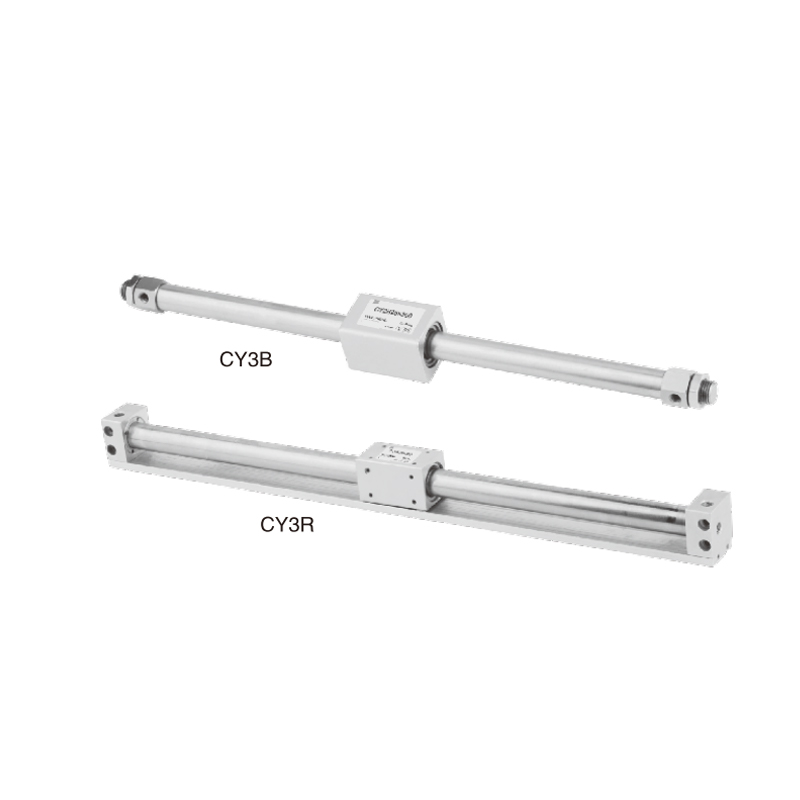

• Stangløs dobbeltvirkende sylinder: Lasten kobles eksternt til stempelet via et spor eller magnetisk kobling i sylinderveggen. Muliggjør svært lange slag i en kompakt pakke. Tilgjengelig i slag til 6000 mm eller mer.
• Veiledet dobbeltvirkende sylinder: Integrerer lineære føringer direkte med sylinderkroppen for å eliminere rotasjonsmoment og sidebelastningskrefter på stangen. Kritisk for applikasjoner der presise lineære bevegelser og vinkelnøyaktighet kreves uten eksterne føringer.

Sammendrag: Velge mellom enkeltskuespill og dobbeltskuespill

Beslutningen er enkel når du har kartlagt søknadskravene dine mot nøkkeldifferensiatorene. Bruk følgende rammeverk:

• Velg enkeltskuespill når: applikasjonen trenger feilsikker retur til en hjemmeposisjon; slaget er kort (under 150–200 mm); returkraften som kreves er minimal; luftforbruket må minimeres; enklere ventilkretser foretrekkes; og kostnadsbesparelser på ventiler og rørleggerarbeid er meningsfylt i stor skala.
• Velg dobbeltvirkende når: begge slagene må gi meningsfull kraft; slaglengden overstiger 200 mm; uavhengig hastighetskontroll av begge slagene er nødvendig; syklushastigheten er høy og returhastigheten må justeres; belastningen på returslaget er variabel eller signifikant; eller applikasjonen er en presse-, overførings- eller pick-and-place-mekanisme.

I de aller fleste industrielle automasjonsapplikasjoner, den dobbeltvirkende luftsylinderen er standard arbeidshest — fleksibel, kraftig og fullt kontrollerbar. Den enkeltvirkende sylinderen fortjener sin plass i enklere, sikkerhetskritiske eller kostnadssensitive design der dens iboende fjær-retur-oppførsel er en funksjon snarere enn en begrensning. Ved å forstå begge typene på dette detaljnivået kan du gjøre det valget bevisst, basert på tekniske krav i stedet for konvensjon.
