Hva er en luftaktuatorsylinder og hvordan fungerer den?
An luft aktuator sylinder - viden kjent som en pneumatisk sylinder eller luftsylinder - er en mekanisk enhet som konverterer trykkluftenergi til lineær eller roterende mekanisk bevegelse. I industriell praksis er det en av de mest utbredte aktiveringsteknologiene: estimater fra Grand View Research (2023) anslår det globale pneumatiske sylindermarkedet til omtrent USD 14,7 milliarder , med en anslått CAGR på 5,2 % gjennom 2030, drevet av automasjon, pakking og bilproduksjon.
I kjernen fungerer luftsylinderen på et enkelt prinsipp. Trykkluft – typisk ved 60–150 PSI (4–10 bar) i industrielle applikasjoner – introduseres i ett eller begge kamrene i en sylindrisk boring, og skyver en stempel- og stangenhet langs en lineær bane. Når lufttilførselen byttes (via en retningsreguleringsventil), reverserer stempelet. Resultatet er en repeterbar, rask og kraftkontrollerbar lineær bevegelse uten kompleksiteten til elektriske motorer eller hydrauliske pumper.
Denne artikkelen dekker alle praktiske dimensjoner ved luftaktuatorsylinderen: typer, kraftberegninger, utvalgskriterier, monteringskonfigurasjoner, vedlikeholdsplaner og virkelige brukseksempler på tvers av bransjer. Enten du kjøper din første luftsylinder eller optimaliserer et eksisterende pneumatisk system, gir de tekniske dataene deg en direkte vei til den riktige avgjørelsen.
Typer luftaktuator-sylindere: En komplett klassifisering
Å forstå mangfoldet av luftsylinderkonfigurasjoner er det første trinnet mot riktig valg. Hver type adresserer forskjellige bevegelseskrav, kraftprofil og plassbegrensning.
Enkeltvirkende luftsylinder
Bruker trykkluft for å forlenge stempelstangen i én retning; en returfjær (eller tyngdekraften) trekker den tilbake. Vanlig ved klemme, stempling og aktivering av fjærreturventil. Borestørrelser varierer vanligvis fra 10 mm til 320 mm. Fordi bare én port trenger luft, er rørlegging enklere, men returfjæren reduserer brukbar slaglengde og netttrykk.
Dobbeltvirkende luftsylinder
Luft tilføres vekselvis til begge sider av stempelet, og produserer drevet bevegelse i begge retninger. Dette er den vanligste luftaktuatorsylindertypen i moderne automatisering. Fullslagskraft er tilgjengelig i både forlengelses- og tilbaketrekningsretninger, og slaglengdene kan være svært lange (opptil 3000 mm eller mer i standard katalogmodeller). Tilførselstrykk: 0,05–1,0 MPa (standard ISO 6431).
Stangløs luftsylinder
Stempelet beveger seg inne i et slisset eller magnetisk koblet rør, og beveger en ekstern vogn uten en utstikkende stang. Denne utformingen sparer installasjonsplass – kritisk i langslagsapplikasjoner der en konvensjonell stang vil forlenge maskinens konvolutt med det dobbelte av slaget. Slaglengder opp til 6000 mm er standard fra store produsenter (Festo, SMC, Parker).
Styrt (ikke-roterende) luftsylinder
Inneholder eksterne styrestenger eller en tvillingstang-design for å forhindre stempelrotasjon og håndtere sidebelastninger. Mye brukt i pick-and-place, borefester og pressapplikasjoner der presis justering under belastning utenfor aksen er kritisk. Tilgjengelig som rundkropp eller profilkropp (kompakt) varianter.

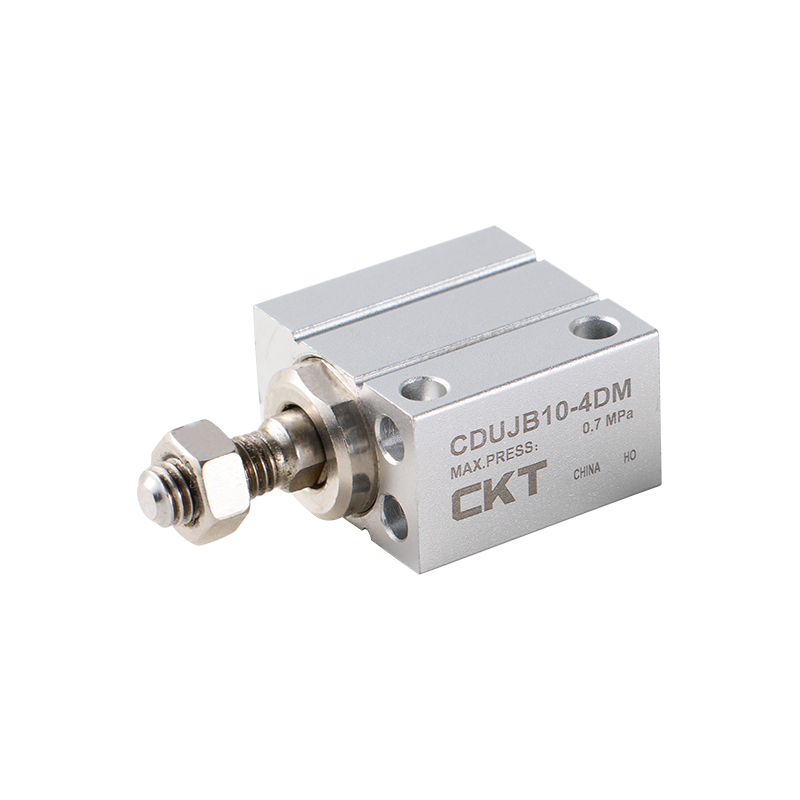

Kompakt / kortslags luftsylinder
Designet for installasjon der aksial plass er begrenset. Slaglengder er vanligvis 1–50 mm. Rundkropps- eller profilkroppskonstruksjon. Populær innen halvlederhåndtering, medisinsk utstyr og små gripemekanismer. Eksempel: SMC CQ2-serien tilbyr boring 12–100 mm med slaglengde 5–100 mm i et profilhus som bare er 27 mm høyt.
Roterende luftaktuator
Konverterer trykkluft til en definert roterende utgangsvinkel (vanligvis 90°, 180° eller 270°). Tannstang eller vingedesign er vanlig. Brukes til kvartomdreiningsventilaktivering, delorientering og dørlåsing. Dreiemomentutgang ved 0,6 MPa varierer fra 0,5 N·m (liten vingetype) til over 5000 N·m (stor tannstang for industriell ventilautomatisering).
Tandem luftsylinder
To stempler på en enkelt stang, som opererer i serie i samme boring. Utgangskraften er omtrent doblet sammenlignet med et enkelt stempel ved samme borestørrelse og trykk, mens borediameteren holdes liten. Brukes der det er behov for høy kraft i en kompakt boring - vanlig i bremsesystemer og høykraftsklemming.
Belg / Membranluftaktuator
Bruker et fleksibelt gummi- eller elastomerelement i stedet for et hardt stempel. Nær null friksjon, svært korte slag (1–25 mm) og høy følsomhet gjør disse ideelle for prosesskontrollventiler, vibrasjonsisolering og presisjonsposisjonering. Ikke en "sylinder" i tradisjonell forstand, men faller inn under den bredere kategorien luftaktuator.
Luftsylinder Kraftberegninger: formlene du faktisk trenger
Å velge en luftaktuatorsylinder uten å verifisere kraftutgangen fører til under- eller overdimensjonerte komponenter. Beregningene er enkle når du forstår geometrien.
Forleng kraft (full boring side)
F_extend = (π / 4) × D² × P
Der D = borediameter (m), P = tilførselstrykk (Pa). Eksempel: 63 mm boring ved 0,6 MPa → F = 0,7854 × (0,063)² × 600 000 = 1868 N (≈ 190 kgf) .
Tilbaketrekkingskraft (stangside)
F_retract = (π / 4) × (D² − d²) × P
Hvor d = stangdiameter (m). For samme 63 mm boring med en 20 mm stang: F = 0,7854 × (0,063² − 0,020²) × 600 000 = 1680 N . Området på stangen er alltid mindre, så tilbaketrekningskraften er alltid mindre enn forlengelseskraften.
Effektiv (last) kraft med effektivitetsfaktor
Virkelig tetningsfriksjon og smøretap reduserer teoretisk kraft med omtrent 10–15 %. Bruk en belastningsfaktor på 0,7–0,8 (noen referanser bruker 0,5 for intermitterende drift med horisontal orientering, i henhold til Festos pneumatiske håndbok, 5. utgave).
F_effektiv = F_teoretisk × η (η ≈ 0,7–0,8)
| Bore Dia. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1245 | 1.868 | 2.491 | 3.117 |
| 80 | 2.011 | 3016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6.283 | 7.854 |
| 125 | 4.909 | 7.363 | 9.817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Beregning av luftforbruk
Å vite hvor mye trykkluft en sylinder bruker per syklus er avgjørende for dimensjonering av kompressoren og luftbehandlingsutstyret.
Q (L/syklus) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Hvor L = slaglengde (m), P_gauge = overtrykk (Pa), P_atm = 101 325 Pa. For en 63 mm boring, 200 mm slaglengde, ved 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600 000 1,532, 600 000 1,532, 2,7 L per enkelt slag (referert fra Festo Pneumatics Workbook, v5.0).
Hvordan velge riktig luftaktuatorsylinder: 8 kritiske parametere
Feil valg av luftsylinder resulterer i for tidlig tetningssvikt, utilstrekkelig skyvekraft eller for høyt energiforbruk. Arbeid gjennom hver parameter nedenfor før du spesifiserer en modell.
01
Nødvendig utgangskraft
Beregn den teoretiske kraften som trengs (se formlene ovenfor), og del deretter på effektivitetsfaktoren (0,7–0,8). Legg til en sikkerhetsmargin på 25–50 % for dynamiske belastninger. Den resulterende verdien bestemmer minimumsboringsstørrelsen ved ditt driftstrykk.
02
Slaglengde
Mål nødvendig reiseavstand nøye. Lengre slag krever stangknekkingsanalyse – bruk Eulers kolonneformel eller lastdiagrammer levert av produsenten. Som en tommelfingerregel krever slag som overstiger 10× stangdiameteren en styrt sylinder eller en ekstern styreskinne for å hindre at stangen bøyer seg under sidebelastning.
03
Driftstrykkområde
De fleste standard luftsylindere opererer mellom 0,05 og 1,0 MPa. Kompakte sylindere og miniatyrsylindre kan ha lavere maksimaltrykk (0,7 MPa). Høytrykksvarianter er tilgjengelige for 1,5–2,0 MPa applikasjoner, men krever matchede tetninger og ventilkomponenter.
04
Hastighetskrav
Pneumatisk sylinderhastighet styres primært av strømningsregulatorer (meter-inn eller meter-ut). Måler-ut-kontroll (struping av eksosen) er standarden for jevn bevegelse i de fleste bruksområder. Typiske oppnåelige hastigheter: 50–1 500 mm/s avhengig av borestørrelse, slaglengde og ventilstrømningshastighet (Cv-verdi). Svært høye syklushastigheter (over 2 sykluser/sekund) krever høystrømsretningsventiler og demping.
05
Monteringskonfigurasjon
ISO 15552 definerer standard monteringsstiler. Vanlige alternativer: fotfeste (MF2), flensfeste (FF, MF), tappfeste (MT), gaffel (CC) og nese-/stangendetapp (CA). Velg basert på lastretning, innrettingstoleranse og tilgjengelig maskinstruktur.
06
Miljøforhold
Standard luftsylindere bruker NBR (nitril) tetninger klassifisert til −20 °C–80 °C. For mat/drikke eller farmasøytiske miljøer, spesifiser FDA-kompatible forseglinger og tønne i rustfritt stål. For prosesser med høy temperatur (opptil 200 °C), bruk FKM (Viton) tetninger og aluminium eller rustfrie kropper. Korrosive miljøer kan kreve strømløs nikkelbelegg eller full 316 rustfri konstruksjon.
07
Dempingskrav
End-of-slag-puter bremser stempelet før det kommer i kontakt med endelokket, noe som reduserer støt og støy. Justerbare nåleputer er standard på de fleste ISO-sylindere fra 32 mm boring og oppover. For svært raske sykluser eller tung belastning kan det være nødvendig med eksterne hydrauliske støtdempere i tillegg til innebygde puter.
08
Posisjonsdeteksjon
De fleste moderne luftsylindere har et T-spor eller svalehalespor for magnetiske reed- eller solid-state (Hall-effekt) posisjonssensorer. Sensorer oppdager stempelmagneten gjennom tønneveggen uten fysisk kontakt. Responstid: Solid-state sensorer reagerer på under 1 ms; reed-brytere på 3–5 ms. Velg solid-state for høyhastighets eller støvete miljøer.
Luftsylinderapplikasjoner på tvers av nøkkelindustrier
Luftaktuatorsylinderen er utplassert i praktisk talt alle automatiserte produksjonssektorer. Følgende eksempler illustrerer hvor og hvordan de bidrar med reell prosessverdi.
Bilproduksjon
Klemming av sveisearmatur, pressing av dørpanel, testing av seteskinne og plassering av motormontering. En typisk body-in-white sveisecelle bruker 60–120 luftsylindere per stasjon. Borestørrelser 32–100 mm, slag 25–300 mm er mest vanlig. Syklushastigheter når 15–20 per minutt i høyvolumsstemplingslinjer (kilde: Bosch Rexroth Pneumatics Handbook).
Mat og drikke emballasje
Påfyllingsdyseaktivering, hettepressing, merking, produktavvisningsporter og transportøravledere. Luftsylindere i rustfritt stål eller anodisert aluminium med FDA-kompatible tetninger er påkrevd for nedvaskingssoner. Parkers SIDA rustfrie serie og SMCs CG5 clean-serie er vanlige valg. Driftshastigheter i emballasje krever typisk 100–500 mm/s med høy repeterbarhet.
Halvleder og elektronikk
Waferhåndtering, sondeplassering, komponentinnsetting og PCB-testarmaturer. Miniatyrluftsylindere (6–16 mm boring) med renromskompatible materialer (sinkfrie smøremidler, spesialtetninger, lavt partikkelutslipp) brukes her. SMCs CJP, CJ2 og Festos ADVU kompaktserie dominerer dette segmentet.
Farmasøytisk / Medisinsk utstyr
Tablettpressing, blisterpakning, sprøytefylling og steril montering. Renromsapplikasjoner i ISO klasse 5 krever sylindre med elektrostatisk dissiperende belegg, PTFE-smurte tetninger og sporbare materialsertifikater. Kravene til syklusens levetid overstiger ofte 50 millioner sykluser.
Logistikk og lager
Avlederarmer på transportørsorterere, portaktuatorer i automatiserte lagringssystemer og pakkestopp. Sylindre med stor boring (100–200 mm) med lange slaglengder (300–600 mm) håndterer tung enhetsbelastning. Stangløse sylindre er spesielt praktiske for horisontale overføringssleider i kompakte sorteringssystemer.
Olje-, gass- og prosessindustri
Kvartomdreinings roterende luftaktuatorer for kuleventilkontroll i rørledninger; lineære luftsylindere for nødavstengning (ESD) aktuatorer. Rustfri konstruksjon med ATEX/IECEx-klassifiserte magnetventiler. Feilsikre fjær-retur-varianter garanterer ventillukking ved lufttap – kritisk for prosesssikkerheten.
Luftsylinder vs. hydraulisk vs. elektrisk aktuator: Hvilken skal du velge?
Valget mellom pneumatiske, hydrauliske og elektriske aktuatorer avhenger av kraftkrav, presisjonsbehov, energikostnader og installasjonsmiljø. Tabellen nedenfor oppsummerer de viktigste forskjellene fra et ingeniørperspektiv.
| Parameter | Luftsylinder (Pneumatic) | Hydraulisk sylinder | Elektrisk aktuator |
|---|---|---|---|
| Typisk kraftområde | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Posisjonell nøyaktighet | Kun endestoppere (± 0,05–0,5 mm med sensorer) | Moderat (servohydraulisk: ± 0,01 mm) | Høy (± 0,001–0,01 mm) |
| Hastighet | Veldig rask (vanligvis opptil 3 m/s) | Middels (0,01–0,5 m/s) | Rask (applikasjonsspesifikk) |
| Energieffektivitet | Lav (15–30 % systemeffektivitet) | Moderat (40–60 %) | Høy (70–90 %) |
| Startkostnad | Lavt | Høy (pumpe, reservoar, ventiler) | Middels – Høy |
| Vedlikeholdskompleksitet | Lavt (FRL unit service) | Høy (væske, tetninger, lekkasjer) | Lavt–Medium |
| Renromsegnethet | Ja (med spesielle forseglinger) | Nei (fare for oljeforurensning) | Ja |
| Eksplosive miljøer | Ja (intrinsically safe) | Ja (with care) | Krever ATEX-klassifisert motor |
Bunnlinjen: Velg luftsylindere når du trenger rask, repeterbar punkt-til-punkt-bevegelse med moderate krefter i et anlegg som allerede har trykkluftinfrastruktur. Velg elektrisk når presisjonsposisjonering er kritisk. Velg hydraulisk kun når kreftene overstiger det pneumatikken kan oppnå i en praktisk borestørrelse.
Luftbehandling: Hvorfor FRL-enheter ikke er valgfrie for luftsylindere
Trykkluft fra en typisk industrikompressor inneholder fuktighet, oljeaerosoler, rørskala og partikler. Å mate ufiltrert luft direkte inn i en luftaktuatorsylinder er den vanligste årsaken til for tidlig tetningssvikt og boringskorrosjon. En FRL-enhet (Filter-Regulator-Lubricator) plassert oppstrøms for hver sylinderkrets er ikke omsettelig.
Filter
Fjerner partikler og vannkondensat fra trykkluftstrømmen. Standardfiltre bruker 5–40 mikron elementvurderinger. For følsomme sylindre (liten boring, myke tetninger) anbefales et 5-mikrons koalesceringsfilter. Bytt elementer når differensialtrykket overstiger 0,05 MPa eller per produsentplan (vanligvis hver 6. måned).
Fuktighet i luft ved 0,6 MPa og 20°C: opptil 22 g/m³ . Når denne luften ekspanderer ved sylinderen, kan den avsette vann på boreveggen og forårsake rust og NBR-tetning i løpet av uker etter drift uten filter.
Regulator
Stiller inn og opprettholder nedstrøms arbeidstrykk uavhengig av svingninger i tilførselstrykket. Bruk en presisjonsregulator (nøyaktighet ±0,01 MPa) for kraftkritiske applikasjoner. Generelle regulatorer opprettholder ±0,05 MPa. Still aldri driftstrykket høyere enn sylinderens maksimale nominelle trykk – de fleste standard luftsylindere av aluminium er klassifisert til 1,0 MPa; noen kompakte typer til 0,7 MPa.
Smøreapparat (valgfritt)
Introduserer en fin oljetåke i luftstrømmen for å smøre sylinderpakninger og boring. De fleste moderne luftsylindere fra store produsenter (SMC, Festo, Parker) bruker imidlertid forhåndssmurte tetninger med lang levetid og er klassifisert for drift uten smøreapparat. Å legge til et smøreapparat til slike sylindre er akseptabelt, men ikke nødvendig – og fjerner muligheten til å kjøre smøremiddelfri. Dersom det benyttes smøreapparat er ISO VG 32 turbinolje eller tilsvarende standard. Bruk aldri smøremidler av fetttype i en tåkesmøremaskin.
Anbefalt luftkvalitetsstandard for luftsylindere
ISO 8573-1:2010 definerer trykkluftkvalitetsklasser. For standard pneumatiske sylindre, ISO 8573-1 klasse 5.4.5 er generelt tilstrekkelig: partikkelstørrelse opp til 40 µm, trykkduggpunkt under 7°C, oljeinnhold under 25 mg/m³. For renroms- og næringsmiddelsylindere, målklasse 1.2.1.
Vedlikehold av luftsylinder: tidsplaner, inspeksjonspunkter og feilsøking
En riktig vedlikeholdt luftaktuatorsylinder kan oppnås 50–100 millioner sykluser før større overhaling. Forsømte sylindre svikter på under 5 millioner. Forskjellen ligger i systematisk vedlikehold og tidlig feiloppdagelse.
Rutinemessig vedlikeholdsplan
| Intervall | Oppgave | Akseptkriterium |
|---|---|---|
| Daglig | Visuell sjekk for luftlekkasjer, stangtetningsoljefilm og kondensatavløp på filteret | Ingen synlige lekkasjer; tynn oljefilm på stangen (hvis smurt); avløp ikke fullt |
| Ukentlig | Sjekk FRL-smøreoljenivået; inspiser stangen for riper og korrosjon | Oljenivå over minimumsmerket; stangoverflaten glatt, ingen groper |
| Månedlig | Sjekk monteringsfestemomentet; verifiser putejustering; rengjør utvendig stangvisker | Festemidler med spesifisert dreiemoment; ingen metallkontaktstøy ved slutten av slaget |
| 6 måneder | Bytt filterelement; måle stangutløpet med skiveindikator; sjekk sensorfunksjonen | Filterelementdifferansetrykk under 0,05 MPa; utløp under 0,1 mm/100 mm |
| Årlige / 10M sykluser | Utskifting av komplett forseglingssett; bore inspeksjon; smør stempel- og stangtetninger på nytt | Boring overflatefinish Ra ≤ 0,8 µm; ingen scoring; alle tetninger erstattet med OEM-sett |
Vanlige feil og årsaker
- Luft som lekker ved stangtetning: Slitt eller hakket stangtetningsleppe. Inspiser stangoverflaten for riper – selv et 50 mikron spor forårsaker kronisk lekkasje. Bytt tetning og lakk eller bytt stang.
- Sakte eller uberegnelig forlengelse: Blokkert strømningskontroll, forurenset stempeltetning eller utilstrekkelig tilførselstrykk. Koble fra lasten og test frikjøringshastigheten – hvis normalt, er problemet lastrelatert eller mekanisk binding.
- Sylinderen trekkes ikke tilbake: Defekt retningsreguleringsventil (bytter ikke til inntrekksport), mottrykk fra last som overstiger tilbaketrekningskraften, eller fastkjørt stempel. Kontroller ventilen elektrisk først.
- Overdreven støtstøy ved slutten av slag: Putenålen skrudd for langt ut (overåpnet). Juster nålen i små trinn til støt stopper. Overjusterte puter fanger luft og forårsaker krafttap nær slutten av slaget.
- Intern lekkasje (luftomløpsstempel): Slitt stempelpakning. Registrer ved å koble fra en port til atmosfæren – hvis luft blåser gjennom med den andre porten under trykk, omgår stempeltetningen. Krever demontering og utskifting av tetning.
- Stangkorrosjon: Fuktighet i lufttilførsel kombinert uten smøring. Oppgrader til koalesceringsfilter og kontroller duggpunktet. Kortvarig: påfør et tynt strøk med VG32-olje manuelt på stangen ukentlig til luftkvalitetsproblemet er løst.
Viktige internasjonale standarder for luftaktuatorsylindere
Standardisering i pneumatiske sylindre sikrer utskiftbarhet mellom produsenter, forenkler håndtering av reservedeler og definerer minimumskvalitetsterskler. Standardene nedenfor er de mest refererte innen globale anskaffelser og engineering.
ISO 6431
Den dominerende globale standarden for pneumatiske sylindre med rund kropp. Definerer borestørrelser (8–320 mm), slaginkrementer, grensesnittdimensjoner (porter, monteringshull, stangendegjenger) og testtrykk. De fleste merkesylindre fra Festo, SMC, Parker, Bimba og Aventics er i samsvar med denne standarden – noe som muliggjør ekte dimensjonsutskiftbarhet på tvers av merker.
ISO 15552
Utvider ISO 6431 til sylindre med profilkropp (strekkstangstil), som tilbyr monteringstilbehør som kan byttes ut på tvers av alle kompatible produsenter. Borestørrelser 32–320 mm. Den mest brukte standarden for generelle industrielle automasjonssylindre globalt.
ISO 21287
Dekker kompakte sylindre med borestørrelse 8–100 mm og redusert totallengde. Dekker det økende behovet for plassbesparende aktuatorer i moderne maskindesign uten å ofre utskiftbarhet.
ISO 4414
Sikkerhetskodeks for pneumatiske systemer, som dekker design, installasjon og vedlikeholdskrav for alt pneumatisk utstyr inkludert luftsylindere. Pålegger trykkavlastning, sikker arbeidstrykkmerking og vedlikeholdstilgjengelighet.
NFPA T3.6.7 (Nord-Amerika)
Den tilsvarende amerikanske standarden som dekker pneumatiske sylinderdimensjoner. NFPA-sylindere har litt forskjellige port- og monteringsgrensesnitt enn ISO-sylindere – viktig å verifisere når du bytter ut komponenter i nordamerikansk bygde maskiner.
Redusere trykkluftkostnader: Energieffektivitet for luftsylindersystemer
Trykkluft er en av de dyreste energiformene i produksjon – det amerikanske energidepartementet anslår at trykkluftsystemer står for 24 % av industriell motordrevet elektrisitet i USA, og lekkasje alene kaster bort 20–30 % av kompressoreffekten i et typisk anlegg. Å optimalisere luftsylinderkretsene dine er en øvelse med høy avkastning.
Praktiske energireduksjonsstrategier
- Høyre størrelse på boringen: Overdimensjonerte sylindre sløser med luft på hver syklus. En sylinder med 100 mm boring bruker 4× luften til en 50 mm boring med samme slag. Beregn kraftkrav med faktiske effektivitetsfaktorer før du spesifiserer store boringer.
- Bruk trykkreduksjon ved tilbaketrekking: Hvis tilbaketrekksbelastningen er lavere enn uttrekksbelastning, forsyn stangsiden med redusert trykk ved hjelp av en sekundær regulator. Dette alene kan redusere luftforbruket per syklus med 15–25 % i mange dobbeltvirkende applikasjoner.
- Minimer dødvolum (rørlengde): Hver meter med 8 mm rør mellom en ventil og sylinder tilfører 50 cm³ dødvolum per syklus. Plasser retningsreguleringsventiler så nær sylinderportene som mulig – ideelt sett under 300 mm unna.
- Kontroller og reparer lekkasjer systematisk: En ultralydlekkasjedetektor (f.eks. Fluke ii900) kan lokalisere lekkasjer så små som 0,1 mm i diameter ved 0,6 MPa. En lekkasje på 1 mm ved 0,7 MPa sløser ca. 1,4 m³/t med trykkluft – til 0,02 USD/m³, det vil si 245 USD/år per lekkasjepunkt.
- Vurder luftbesparende kretser: Noen ventilmanifoldsystemer tillater at eksosluften fra det tilbaketrekte slaget delvis resirkuleres som tilførsel til det forlengede slaget, noe som reduserer det totale luftforbruket med opptil 30 % i høysyklusapplikasjoner (kilde: Festo Energy Efficiency in Pneumatic Systems, white paper 2022).
Kjøpeveiledning for luftaktuator-sylinder: Hva du må kontrollere før du bestiller
Anskaffelsesbeslutninger for pneumatiske sylindre er ofte drevet av pris uten å undersøke den totale livssykluskostnaden. Følgende sjekkliste dekker de kritiske tekniske detaljene som skiller en kostnadseffektiv spesifikasjon fra fremtidig vedlikeholdshodepine.
Bekreft bore- og slagdimensjoner
Kontroller at boringen og slaget samsvarer med dine kraft- og reisekrav etter å ha brukt effektivitets- og sikkerhetsfaktorer. Bekreft maksimal slaglengde som er tilgjengelig for den spesifikke boringen – lengre slag kan kreve spesialbestilling eller en veiledet variant.
Spesifiser forseglingsmateriale
Standard NBR-tetninger dekker de fleste bruksområder. For temperaturer over 80°C spesifiser FKM; for matkontakt spesifiser EPDM eller PTFE; for ekstrem kulde (under -20°C) spesifiser polyuretan eller silikon. Forseglingsmateriale kan ofte konfigureres på bestillingstidspunktet uten leveringstid fra store produsenter.
Bekreft portstørrelse og trådtype
ISO 6431-sylindre bruker metriske porter (M5, G1/8, G1/4, G3/8, G1/2). NFPA-sylindere bruker NPT-porter. Hvis anlegget ditt bruker eksisterende NPT-rørsystemer, betyr det å spesifisere feil gjengetype at hver beslag trenger en adapter som ikke passer – en skjult kostnad som raskt summerer seg over 50 sylindre.
Sjekk sensorkompatibilitet
Hvis du trenger posisjonsføling, kontroller at sylinderrøret har et kompatibelt brytermonteringsspor (T-spor, C-spor eller båndklemme) og at sensoren du har valgt (NPN/PNP, 2-leder/3-leder, DC/AC) samsvarer med PLS-inngangsmodulen. Mange integrasjonsforsinkelser stammer fra sensor-sylindersporinkompatibilitet oppdaget ved installasjon.
Bekreft putetype
Justerbare puter er standard fra 32 mm boring og oppover på de fleste ISO-sylindere. Ikke-dempede sylindre (NC) er tilgjengelige for svært raske kortslagsapplikasjoner der eksterne støtdempere håndterer nedbremsing ved slutten av slag. Spesifiser NC bare hvis du har tatt hensyn til retardasjon på systemnivå.
Vurder livssykluskostnad, ikke enhetspris
En luftsylinder uten navn til 40 % av prisen på en SMC eller Festo-ekvivalent kan ha en tetningslevetid på 2–5 millioner sykluser mot 20–50 millioner for merkealternativet. I en 10-syklus/minutt-applikasjon, det vil si en erstatning hver 3.–4. måned kontra hvert 3.–5. år. Ta hensyn til nedetidskostnader, arbeidskraft og reservedelslager før du bestemmer deg for pris alene.
Ofte stilte spørsmål om luftaktuatorsylindere
Hva er forskjellen mellom en luftsylinder og en pneumatisk sylinder?
Det er ingen funksjonell forskjell. "Luftsylinder", "pneumatisk sylinder" og "luftaktuatorsylinder" refererer alle til den samme enheten - en mekanisk aktuator drevet av trykkluft. "Pneumatisk sylinder" er det mer formelle ingeniørbegrepet; «luftsylinder» er mye brukt i industrielt vedlikehold og innkjøpssammenheng. Begge begrepene vises om hverandre i produsentens kataloger fra SMC, Festo, Parker og andre.
Hvor lenge varer en luftsylinder?
Tetningslevetid – det primære slitasjeelementet – varierer fra 5 millioner sykluser (basiskvalitetssylindre med dårlig luftkvalitet) til 100 millioner sykluser (premiumsylindere med ren, tørr luft og riktig smøring). Tønnen og stangen er konstruert for maskinens levetid, forutsatt at de ikke er riper eller korrodert. I praksis bør en industriell luftsylinder i et godt vedlikeholdt system kjøre 3–7 år før tetningsbytte med typiske automatiseringssyklushastigheter på 10–30 sykluser/minutt. Kilde: Festo Pneumatics Technical Catalogue, 2023.
Hvilket trykk skal jeg kjøre luftsylinderen min på?
De fleste standard luftsylindere er vurdert til 1,0 MPa (145 PSI). Å kjøre på maksimal rating er imidlertid ikke optimalt. Den mest energieffektive tilnærmingen er å sette trykket på det laveste nivået som gir den nødvendige kraften med en sikkerhetsmargin på 25 % – typisk 0,4–0,6 MPa for de fleste bruksområder. Høyere trykk øker energikostnadene, akselererer tetningsslitasjen og øker eksosstøynivået uten å forbedre hastigheten (hastigheten styres av strømningshastigheten, ikke trykket).
Kan jeg bruke en luftsylinder uten smøreapparat?
Ja, for de fleste moderne sylindre. Store produsenter (SMC, Festo, Parker) forhåndssmører sylindrene sine med langtidsfett og designer dem til å fungere uten nedstrømssmøreapparat for den nominelle levetiden, forutsatt at luftkvaliteten oppfyller ISO 8573-1 klasse 5 eller bedre. Hvis et smøreapparat er installert etter at en ikke-smurt sylinder har kjørt inn, må den ikke fjernes – oljetåken vasker bort det fabrikkpåførte fettet og sylinderen blir avhengig av kontinuerlig smøring for å forhindre for tidlig tetningsslitasje.
Hva får en luftsylinderstang til å strekke seg sakte?
De vanligste årsakene er: (1) strømningsreguleringsventilen på eksosåpningen (måler-ut) er stengt for langt – åpne den gradvis; (2) tilførselstrykket er under det påkrevde minimum for lasten – kontroller trykket ved sylinderporten, ikke bare ved FRL; (3) stempeltetningen er slitt og omgår luft internt – test ved å sette under trykk med belastningen frakoblet; (4) et bøyd eller underdimensjonert tilførselsrør begrenser strømmen – 6 mm rør begrenser strømmen til ca. 50 l/min fri luft ved 0,6 MPa, utilstrekkelig for sylindre med store boringer ved høye hastigheter.
Hva er en dobbeltvirkende vs. enkeltvirkende luftsylinder?
En dobbeltvirkende luftsylinder bruker trykkluft til å drive stempelet i både forlengelses- og tilbaketrekningsretninger, og gir full kontrollert kraft i begge retninger med to luftporter. En enkeltvirkende sylinder bruker kun luft i én retning (vanligvis forlenge) og er avhengig av en returfjær eller tyngdekraft for motsatt retning. Enkeltvirkende sylindre er enklere å lodde (én port), men mister litt slag til fjærrommet og gir ingen kontrollert tilbaketrekkingskraft. Dobbeltvirkende sylindre er standardvalget for de fleste automatiseringsapplikasjoner.
Hvordan forhindrer jeg at luftsylinderen min roterer?
Standard rundkroppssylindre har ingen anti-rotasjonsfunksjon på stangen. Hvis stangrotasjon er et problem, er løsningene: (1) bruk en ekstern styreskinne eller styrestangenhet; (2) spesifiser en styrt sylinder (dobbeltstang eller profilkroppstype med integrert føring); (3) legg til et rotasjonsforebyggende tilbehør (vanligvis en flat nøkkel eller antirotasjonskrage tilpasset sylinderens gjenger). SMCs CQ2 og Festos ADN-serier tilbyr valgfrie antirotasjonsversjoner uten full guidet sylinderoppgradering.
Er det mulig å kontrollere en luftsylinders stoppposisjon midt i slag?
Standard pneumatiske sylindre er punkt-til-punkt-enheter - de stopper pålitelig bare ved endestopp. Midtslagsstopp med en pneumatisk sylinder er mulig med en 3-posisjons senterlukket eller senter-eksos retningsventil, men posisjonen er ikke repeterbar på grunn av luftkompressibilitet. For repeterbar midtslagsposisjonering er industristandarden å bruke enten (a) en elektrisk lineær aktuator, (b) et servo-pneumatisk system med en proporsjonal ventil og lineær posisjonstilbakemelding (nøyaktig til ±0,1 mm), eller (c) et stopprør med fast posisjon inne i sylinderen for å definere en andre stoppposisjon.
Hva er maksimal slaglengde tilgjengelig for en standard luftsylinder?
Standard katalogluftsylindere er vanligvis tilgjengelige med slag opp til 1 000–2 000 mm fra store produsenter. Utover det utvider stangløse sylindre det praktiske slagområdet til 5 000–6 000 mm (og i spesialtilpassede versjoner, ytterligere). For svært lange slag med konvensjonelle stangsylindere er stangknekkanalyse (Eulers formel) obligatorisk – en lang tynn stang under trykkbelastning vil spenne seg før den nominelle sylinderkraften er nådd, og den sikre lasten faller raskt med slaglengden.
Hvordan velger jeg mellom en luftsylinder med rund kropp og profilkropp (strekkstang)?
Sylindre med rund kropp (ISO 6431) er kompakte, lette og har en enkel ytre overflate – ideell for plassbegrenset montering og generelle bruksområder der tilbehør for sensormontering er begrenset. Sylindre med profilhus (ISO 15552 / trekkstang) har en T-sporprofil på alle fire sider for enkel tilbehørsmontering (sensorer, braketter, stoppventiler), et komplett utvalg av ISO-standard monteringsbraketter, og er generelt enklere å vedlikeholde. For de fleste generell industriell automatisering med borestørrelser 32 mm og over, er profil-kroppssylinderen det praktiske standardvalget på grunn av tilbehørets økosystem.
