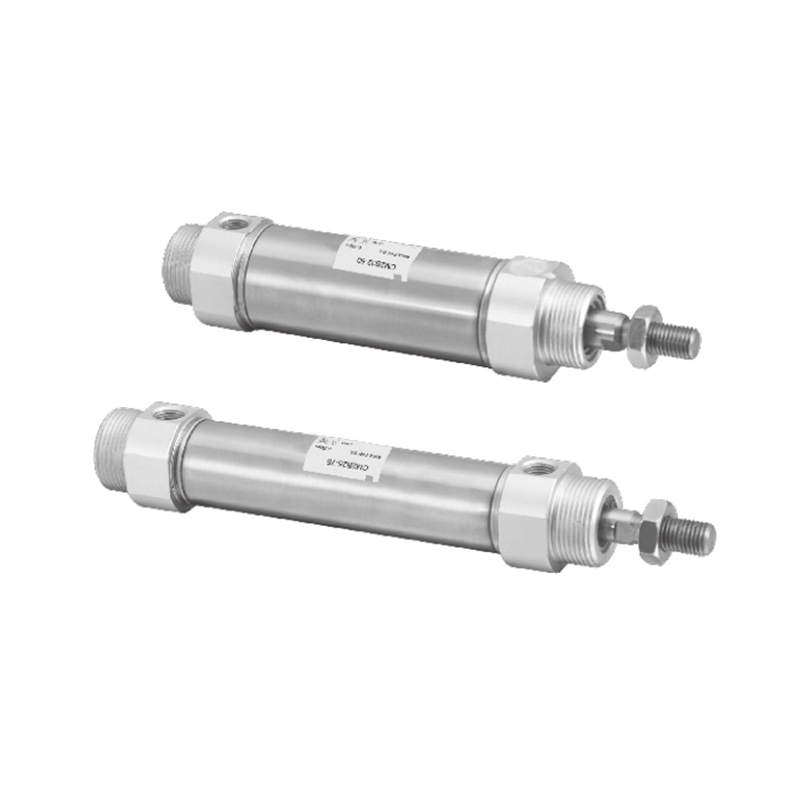

CM2-serien minisylinder i rustfritt stål (enkeltvirkende)
  • CM2-serien minisylinder i rustfritt stål (enkeltvirkende)
Mini sylinder

CM2-serien minisylinder i rustfritt stål (enkeltvirkende)

CM2 Series Stainless Steel Mini Sylinder (Single Acting) er en minisylinder i rustfritt stål med en sofistikert design. Den bruker det enkeltvirkende kjøreprinsippet og er spesielt egnet for plassbegrensede og rene korrosjonsbestandige miljøer. Kjernen er avhengig av av/på av drivmediet og den innebygde fjæren for å oppnå retningsbestemt bevegelse og automatisk tilbakestilling av stempelstangen.

·Stempelstangen strekker seg under kjøring, og fjæren tilbakestilles når trykket fjernes: Når drivmediet virker på sylinderen, overvinner det den innebygde fjærkraften og skyver stempelstangen utover for å utføre arbeid; når drivmediet er fjernet eller avbrutt, frigjør den komprimerte fjæren umiddelbart den lagrede energien, og tvinger stempelstangen til å trekke seg tilbake stabilt og pålitelig til utgangsposisjonen.
·Stempelstangen trekker seg sammen under kjøring, og fjæren strekker seg når trykket fjernes: Når drivmediet virker på sylinderen, komprimerer det den innebygde fjæren og trekker stempelstangen innover samtidig; etter at drivmediet er fjernet eller avbrutt, dominerer tilbakestillingskraften til fjæren, som aktivt skyver stempelstangen utover og går tilbake til den opprinnelige utvidede tilstanden.

E-post: manager@cktworld.com
Last ned
FORRIGE：MA-serien minisylindere i rustfritt stål
NESTE：CM2-serien minisylinder i rustfritt stål (dobbeltvirkende)
  • Sylinderdiameter (mm) 20 25 32 40
    Væske brukt Luft
    Driftsmodus Enkeltvirkende
    Maksimalt driftstrykk 1,0 MPa
    Minimum driftstrykk 0,18 MPa (fjærkompresjon), 0,23 MPa (fjærforlengelse)
    Omgivelses- og væsketemperatur Ikke-magnetisk bryter: -10°C til 70°C, magnetisk bryter: -10°C til 60°C
    Stempelhastighet 50~750 mm/s
    Bufring Gummi demping
    Slagtoleranse (mm) 1.4
    0
    *Smøring Ikke nødvendig
    Tilkoblingsdiameter Rc 1/8 1/8 1/8 1/4
    *Hvis det er nødvendig med olje, bruk turbinolje nr. 1 ISOVG32.

  • Reise-/magnetbryter modellbord
    Sylinderdiameter (mm) Standard slaglengde (mm) Magnetbryter Modell   Merk 1) Installasjonsdel Modell   Merk 2) Ring belte modell
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Merk 1) For spesifikasjoner og egenskaper for magnetiske brytere, se serien med magnetiske brytere.
    Ledningslengdeangivelse: Ingen indikasjon - 0,5 m, L - 3 m, Z - 5 m
    Eksempel: M9N, M9NL.
    Merk 2) Monteringsdeler og ringbånd må bestilles og brukes i kombinasjon.

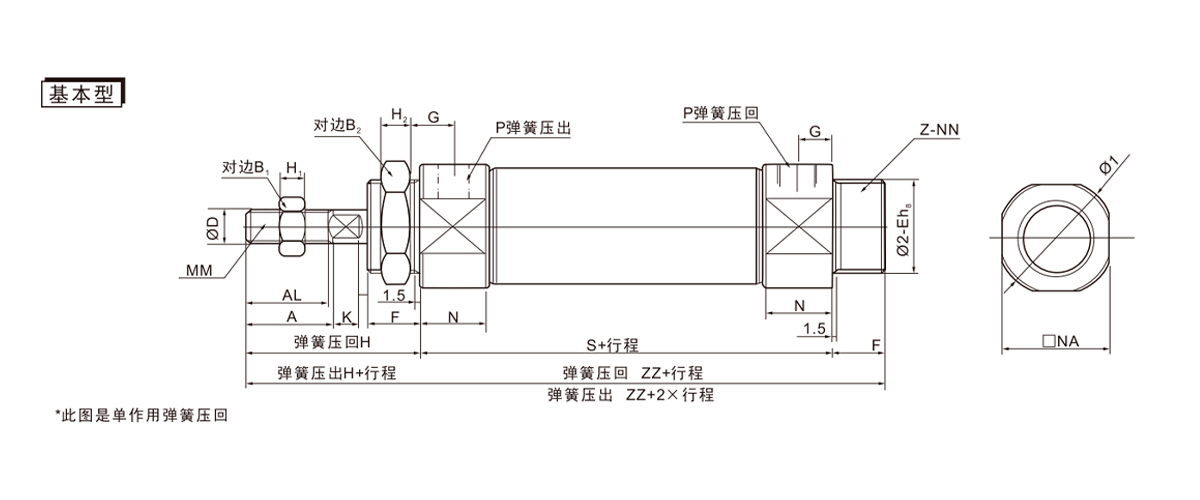

  • Sylinderdiameter (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Reiserute 1~50 51~100 101~150 151~200 201-250
    Sylinderdiameter S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

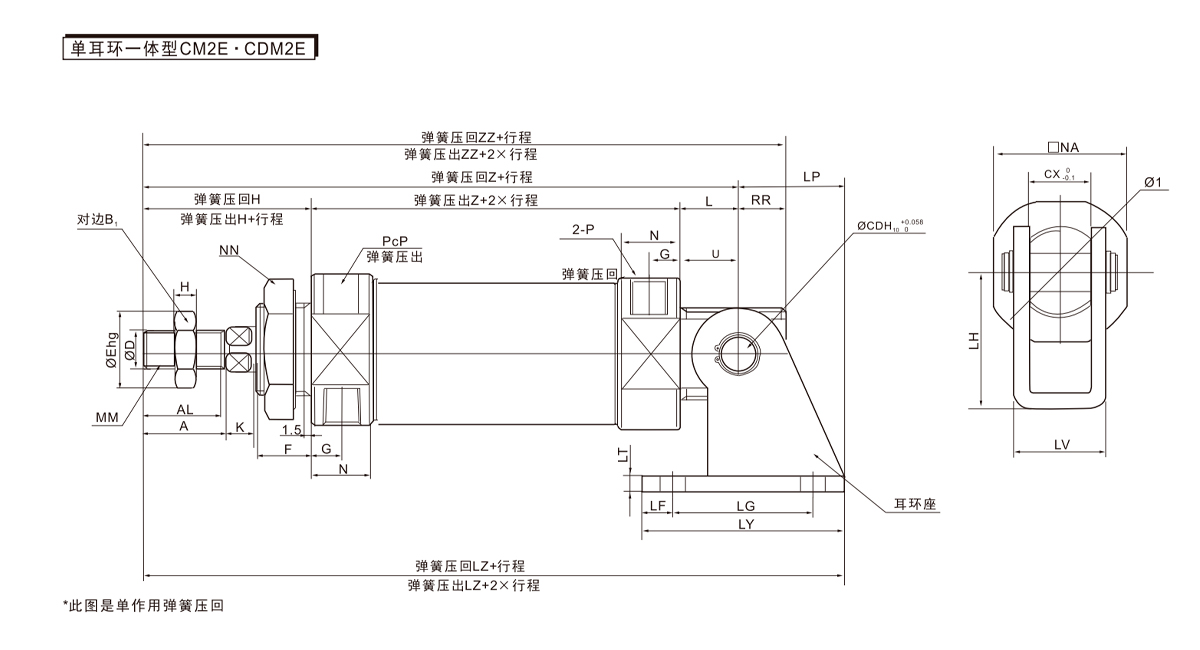

    Sylinderdiameter (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Reiserute 1~50 51~100 101~150 151~200 201-250
    Sylinderdiameter S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Delenummer Sylinderdiameter (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201-250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
