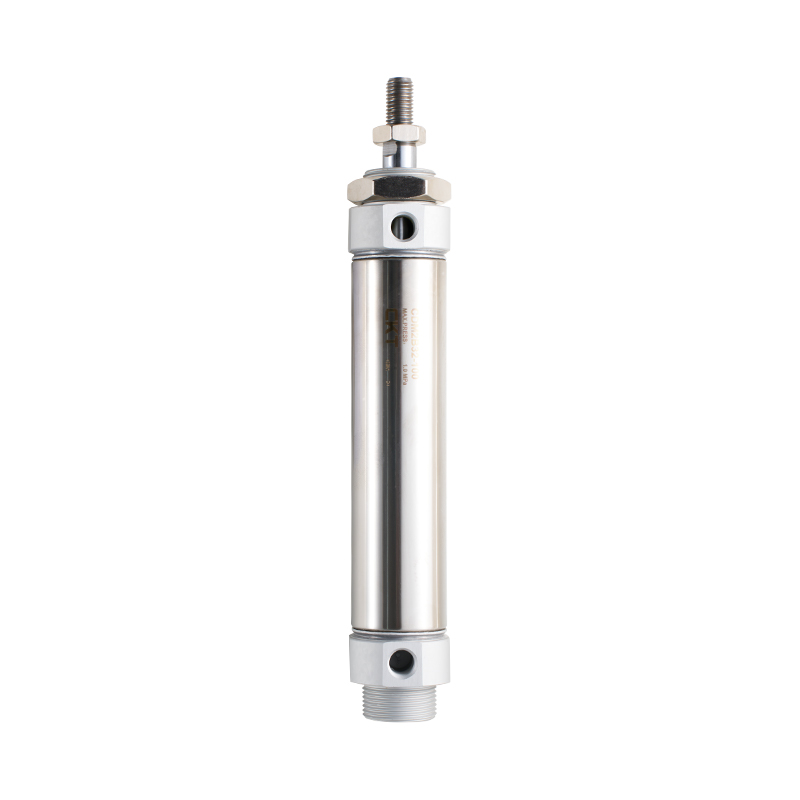

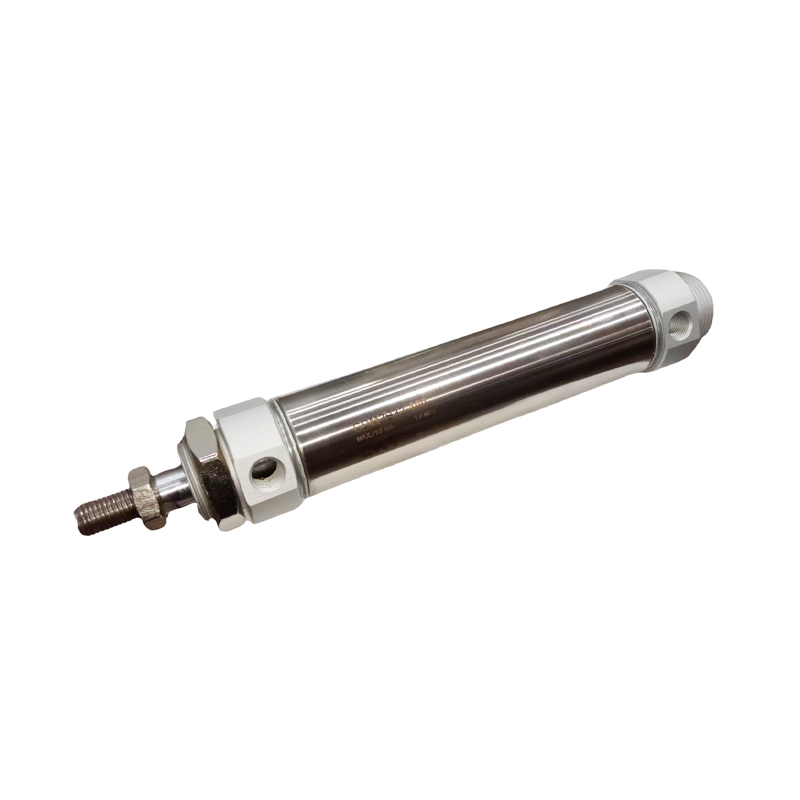

CM2-serien minisylinder i rustfritt stål (dobbeltvirkende)

CM2 Series Stainless Steel Mini Sylinder (dobbeltvirkende) er en kompakt aktuator i rustfritt stål designet for arbeidsforhold med begrenset plass. Den har en dobbeltvirkende drivkraft, tar hensyn til korrosjonsmotstand og strukturell styrke, og er egnet for automasjonsscenarier med høye krav til miljømotstand og pålitelighet.

Kjernefunksjoner:
·Dobbel buffertilpasning: Luftbuffer og gummiputebuffer er tilgjengelig i doble konfigurasjoner for å møte endebremsingskravene til forskjellige belastningsforhold.
·Lettvekts korrosjonsbestandig struktur: Front- og bakendedeksler i aluminium reduserer totalvekten, og sylinderen i rustfritt stål gir en grunnleggende antirust- og korrosjonsbarriere.
·Grunnleggende korrosjonsmiljøtoleranse: Oppretthold stabil drift i miljøer som inneholder svak syre/alkali-tåke, fuktighet eller mild eksponering av kjemiske medier.
·Modulært installasjonsgrensesnitt: Støtter en rekke standard installasjonstilbehør (som f.eks. tapper, føtter, flenser, etc.), som kan kombineres fleksibelt i henhold til utstyrsoppsettet.

E-post: manager@cktworld.com
Last ned
FORRIGE：CM2-serien minisylinder i rustfritt stål (enkeltvirkende)
NESTE：CJ2-serien minisylinder i rustfritt stål (enkeltvirkende)
  • Sylinderdiameter (mm) 20 25 32 40
    Væske brukt Luft (ingen olje*)
    Driftsmodus Dobbeltvirkende
    Maksimalt driftstrykk 1,0 MPa
    Minimum driftstrykk 0,05 MPa
    Omgivelses- og væsketemperatur Ikke-magnetisk bryter: -10°C til 70°C, magnetisk bryter: -10°C til 60°C
    Stempelhastighet 50~750 mm/s
    Bufring Gummidemping/luftdemping
    Slaglengdetoleranse (mm) 1.40
    *Smøring Ikke nødvendig
    Tilkoblingsdiameter (Rc) 1/8 1/8 1/8 1/4
    *Hvis det er nødvendig med olje, bruk turbinolje nr. 1 ISOVG32.

  • Reise-/magnetbryter modellbord
    Sylinderdiameter
    (mm)     		Standard slag
    (mm) Merk 1     		Magnetbryter Modell Merk 2) Installasjonsdel Modell  Merk 3 Ring belte modell
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Merk 1) Ikke-standard reisealternativer er tilgjengelige.
    Merk 2) For spesifikasjoner og egenskaper for magnetiske brytere, se serien med magnetiske brytere.
    Ledningslengdemerking: Ingen merking - 0,5 m, L - 3 m, Z - 5 m. Eksempel: M9N, M9NL.
    Merk 3) Monteringsdeler og ringbelte Modeller må bestilles sammen for bruk.

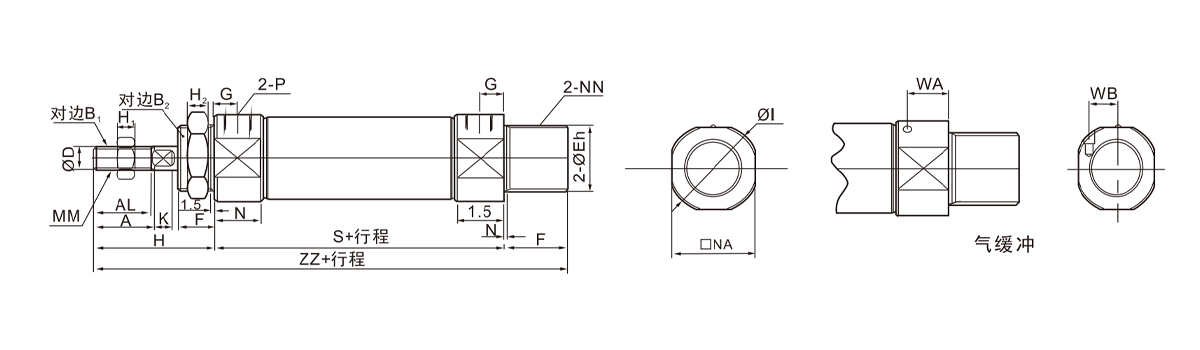

  • Sylinderdiameter Reiserute A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

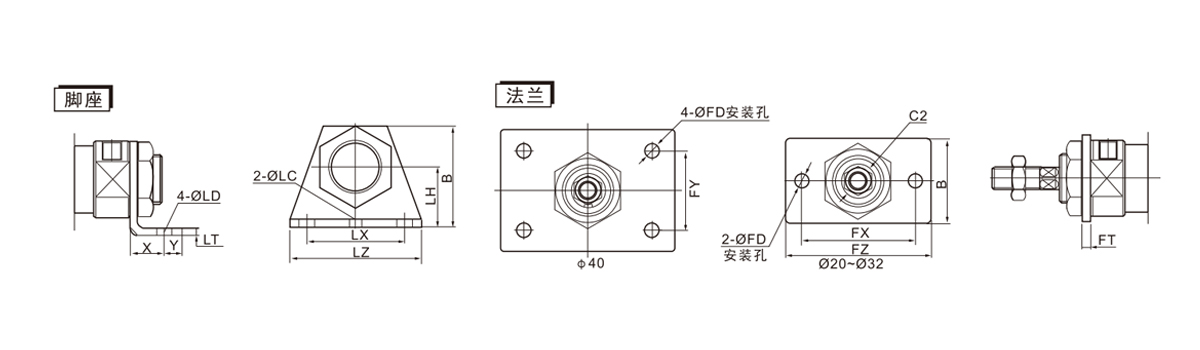

    Gjeldende sylinderdiameter
    (mm)     		Fotstøtte Flens
    Delenummer X Y ØLD ØLC LX LZ LH LT B Delenummer FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

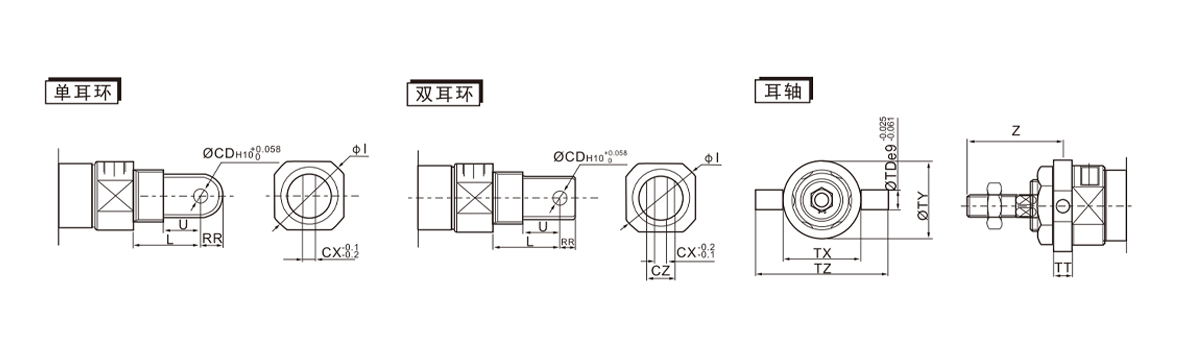

    Gjeldende sylinderdiameter
    (mm)     		Enkel ørering Doble øredobber Akseløretype
    Delenummer L U RR Øl ØCD CX Delenummer L U RR ØCD CX CZ Øl Delenummer TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

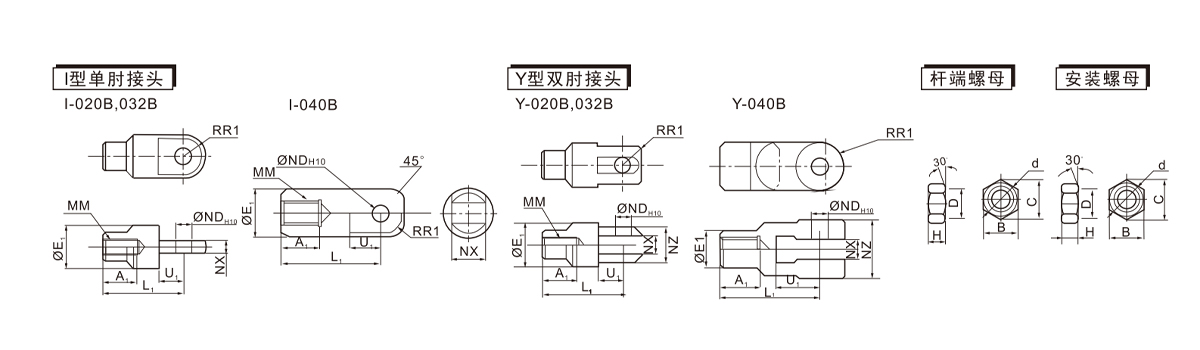

    Gjeldende sylinderdiameter
    (mm)     		Type I enkelt albueledd Y-type dobbelt albueledd Stangendemutter Installer mutteren.
    Delenummer A1 E1 L1 MM ØND H10 NX R1 U Delenummer A1 E1 L1 MM ØND NX NZ R1 U1 Delenummer B C d H Delenummer B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

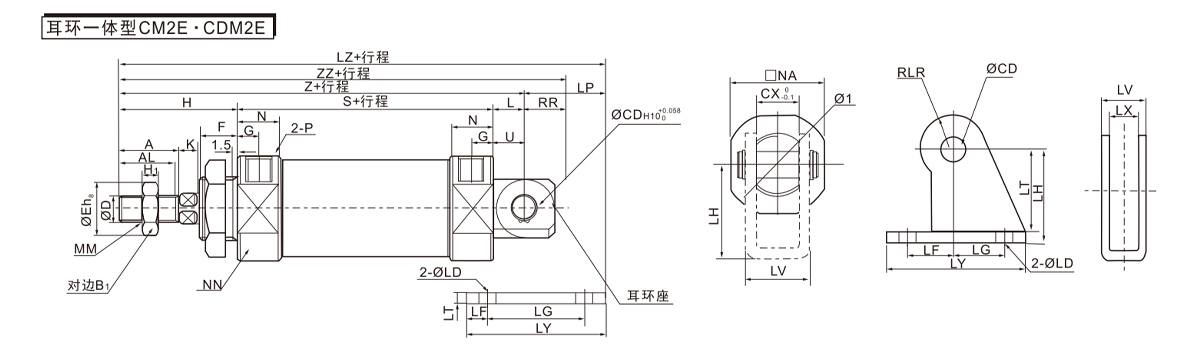

    Gjeldende sylinderdiameter
    (mm)     		Reiserute A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

    Øredobberholder
    Gjeldende sylinderdiameter
    (mm)     		Delenummer LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
