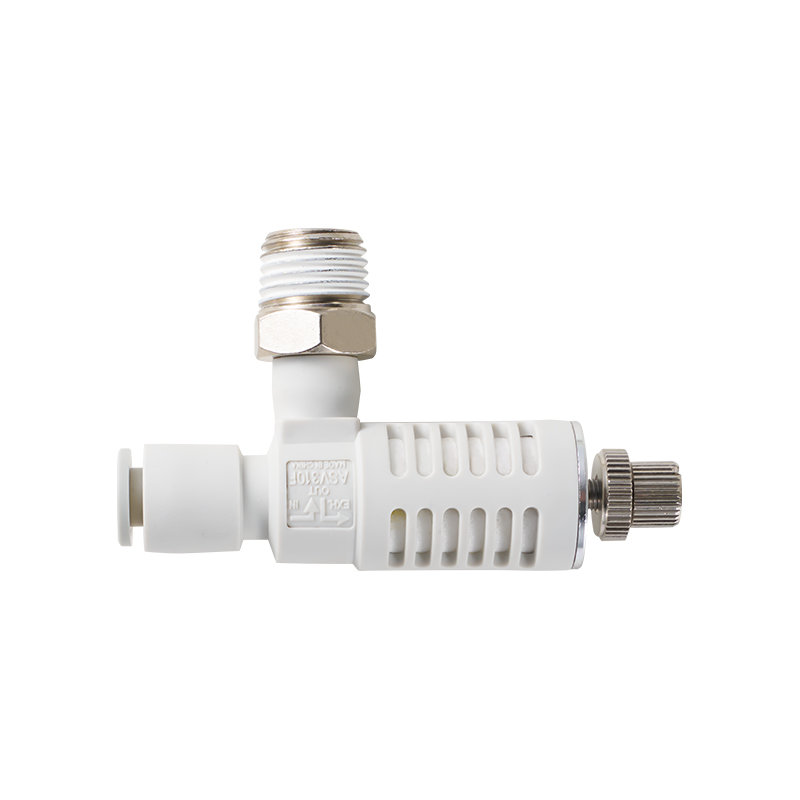

ASV-serien hurtigeksosventil
  • ASV-serien hurtigeksosventil
Strømningskontrollventil/kontrollventil

ASV-serien hurtigeksosventil

ASV-serien hurtig eksosventil er en spesiell ventil som brukes til å akselerere eksosprosessen til aktuatoren i det pneumatiske systemet. Det forkorter tilbakestillingstiden til sylinderen eller pneumatisk komponent ved å optimalisere eksosbanen og forbedrer den dynamiske ytelsen til systemet.

Kjernefunksjoner
Optimalisering av eksosbane

Etabler en lavmotstandskanal direkte til atmosfæren for å sikre uhindret trykkavlastning av gassen i det indre hulrommet til aktuatoren og eliminere handlingsforsinkelsen forårsaket av mottrykk.


Integrert funksjonell design

Enkeltventilhuset integrerer de doble funksjonene for avledning av inntakstrykkforskjell og rask eksos, uten behov for eksterne komplekse kontrollkretser, noe som forenkler systemstrukturen.


Tilpasningsevne til arbeidsforhold

Den interne dynamiske balansestrukturen tilpasser seg lufttrykkssvingninger og opprettholder stabile eksosegenskaper under hyppige start-stopp- eller lastmutasjonsforhold.


Systemeffektivisering

Ved å forkorte eksossyklusen og redusere tomgangstiden til utstyret, forbedres syklushastigheten og energiutnyttelseseffektiviteten til det pneumatiske utstyret indirekte.


Feilreduserende mekanisme

Bytt automatisk til avtrekksmodus når lufttilførselen avbrytes for å unngå ukontrollerbar forskyvning av aktuatoren på grunn av resttrykk.

E-post: manager@cktworld.com
Last ned
FORRIGE：AK-serien tilbakeslagsventil
NESTE：ASP-serien hastighetskontrollventil med pilotstyrt tilbakeslagsventil
  • Modell ASV120F ASV220F ASV310F ·410F ASV510F
    Væske brukt Luft
    Garantert trykkmotstand 1,5 MPa
    Maksimalt driftstrykk 1 MPa
    Minimum driftstrykk 0,1 MPa
    Omgivelsestemperatur og væsketemperatur -5 til 60°C (men ikke frosset)
    Merknad 1 Egnet rørmateriale Nylon, myk nylon, polyuretan
    Valgfritt Sirkulær låsemutter Med sprutbeskyttelse, rund låsemutter
    Merknad 1) Vær oppmerksom på det maksimale driftstrykket for myk nylon og polyuretan.

    Hurtig eksosventil og eksosgassventil integrert. Kan brukes til høyhastighetsdrift av sylindere.
    ●Omtrent 2 ganger det effektive tverrsnittsarealet (sammenlignet med hastighetsreguleringsventiler)
    Tilsvarende modeller: ASV310F, 410F, 510F
    ● Utstyrt med lyddemper og hurtigkobling
    ● Flammehemmende harpiksventilhus er standard (UL-spesifikasjon V-0)
    Tilsvarende modeller: ASV310F, 410F, 510F
    ● Alle messingdeler er elektrolytisk nikkelbelagt

  • Modell Overtakelsesdiameter Egnet for rørets ytre diameter (mm) Lydhastighetsflyt dm³/(s ·bar) Kritisk trykkforhold
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-UT UT-EXH INN-UT UT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

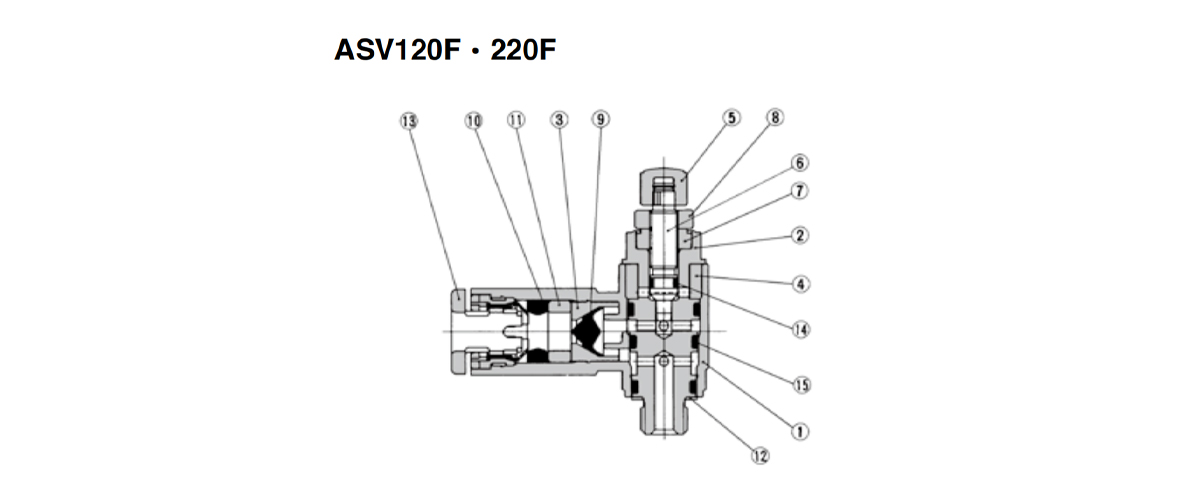

  • Komponentdeler
    Nummer Delnavn Materialee Merk
    1 Ventilhus A PBT
    2 Ventilhus B Messingnote 1) Elektroløs nikkelbelegg
    3 Ventilsetering Messing Elektroløs nikkelbelegg
    4 Dempende materiale PVA svamp
    5 Håndhjul PBT M3 type: Messing strømløs nikkelbelegg
    6 Nåleventil Messing Elektroløs nikkelbelegg
    7 Nåleventil guide seat Messing Elektroløs nikkelbelegg
    8 Låsemutter Stålnotat 3) Sinkkromat Merk 2)
    9 Ventilkjerne HNBR
    10 Forseglingsstykke NBR
    11 Skillering POM
    12 Forseglingspute Rustfritt stål/NBR M3-typen er PVC
    13 Slipp ermet -
    14 O-ring NBR
    15 O-ring NBR
    Merk 1) M3 type is made of stainless steel.
    Merk 2) Round lock nuts are electroplated with nickel.
    Merk 3) Round lock nuts are made of brass.

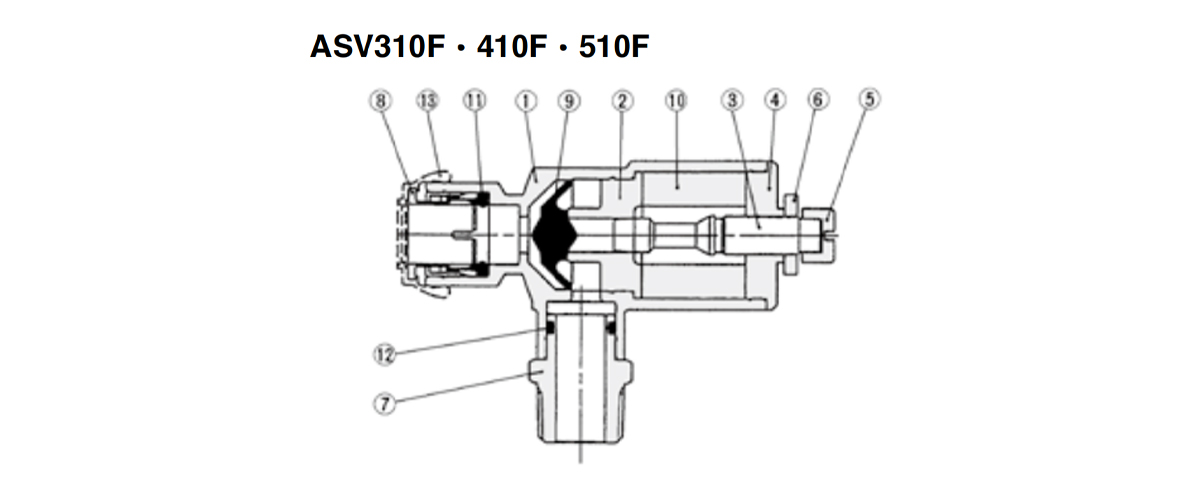

    Komponentdeler
    Nummer Delnavn Materialee Merk
    1 Ventilhus A PBT UL94V-0
    2 Ventilsetering Aluminiumslegering Kromatbehandling
    3 Nåleventil Aluminiumslegering Elektroløs nikkelbelegg
    4 Nåleventil guide seat Aluminiumslegering Elektroløs nikkelbelegg
    5 Håndhjul Messing Elektroløs nikkelbelegg
    6 Låsemutter Stålnotat 2) Sinkkromat Merknad 1)
    7 Press-fit skjøt Messing Elektroløs nikkelbelegg
    8 Slipp ermet -
    9 Ventilkjerne Polyuretan gummi
    10 Støyreduserende materiale PVA svamp
    11 Forseglingsstykke NBR
    12 O-ring NBR
    13 Dekke Flammehemmende CR UL94V-0
    Merk 1) Round lock nuts are electroplated with nickel.
    Merk 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

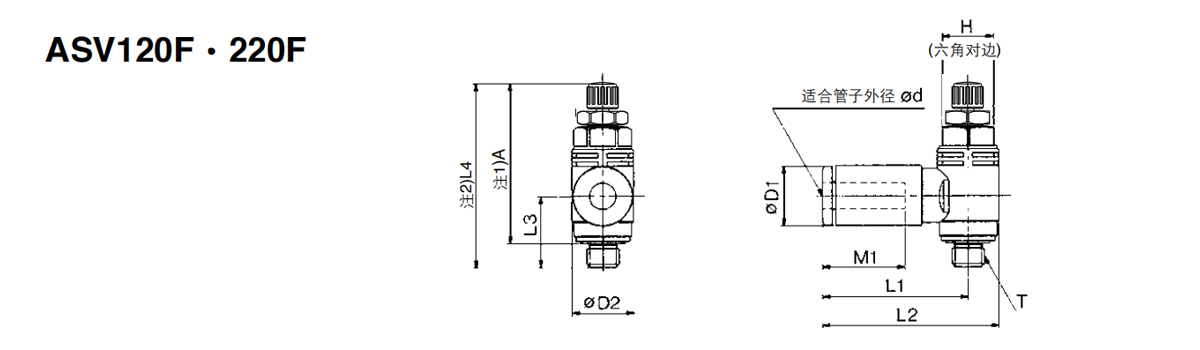

    Metriske dimensjoner
    Modelllll Egnet for rørets ytre diameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalitet
    g
    Maks. Min. Maks. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Merk 1) Reference dimensions after screwing in M thread
    Merk 2) L4 is the reference dimension.

    Keiserlige dimensjoner
    Modelllll Egnet for rørets ytre diameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalitet
    g
    Maks. Min. Maks. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Merk 1) Reference dimensions after screwing in U10/32 thread.
    Merk 2) L4 is the reference dimension.

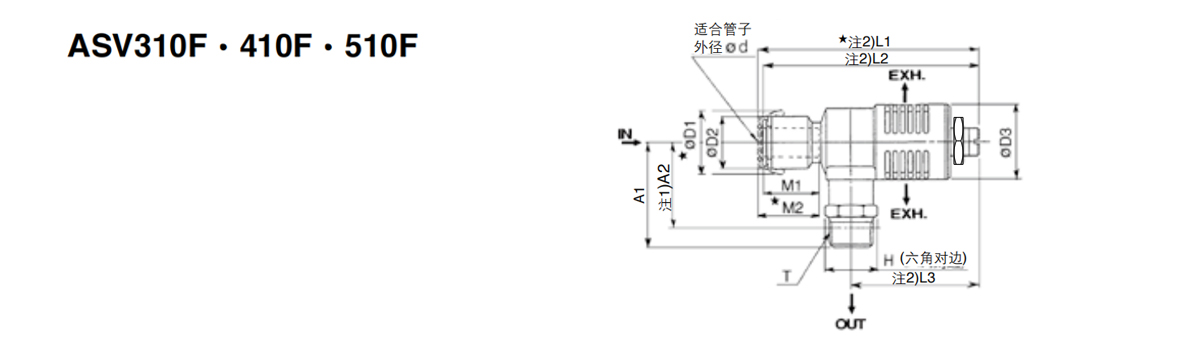

    Metriske dimensjoner
    Modelllll Egnet for rørets ytre diameter d T H □D1 D2 D3 □L1 L2 L3 Merk 2)
    A1     		A2 M1 ★M2 Kvalitet
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Mål med lokk.
    Merk 1) Reference dimensions after screwing in R thread.
    Merk 2) L1, L2, and L3 are reference dimensions.

    Keiserlige dimensjoner
    Modelllll Egnet for rørets ytre diameter d T H ★D1 D2 D3 ★L1 L2 L3 Merk 2)
    A1     		Merk 1)
    A2     		M1 ★M2 Kvalitet
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Mål med lokk.
    Merk 1) Reference dimensions after NPT thread is screwed in.
    Merk 2) L1, L2, and L3 are reference dimensions.
