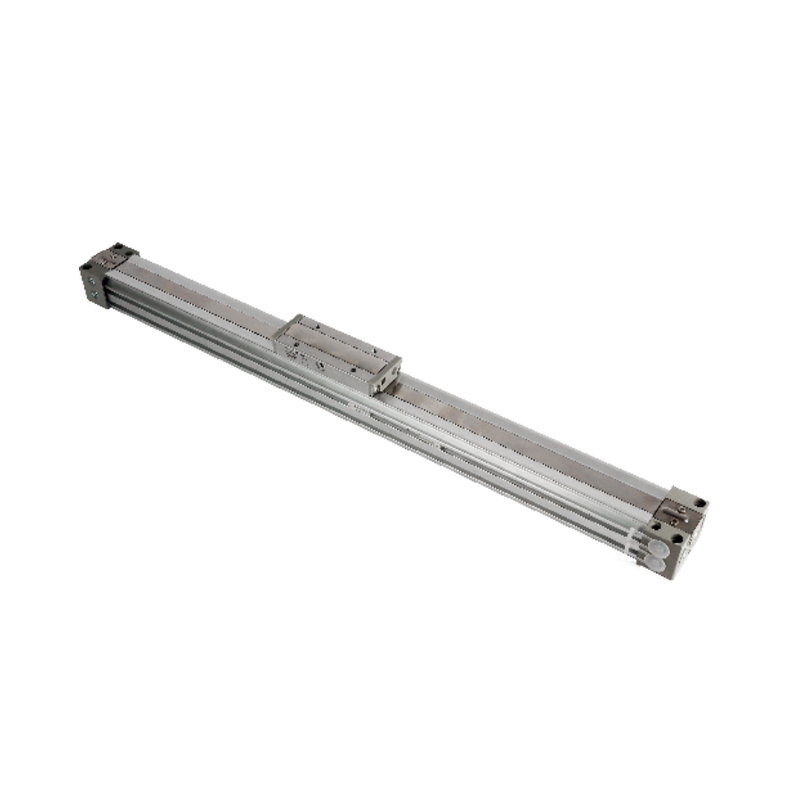

MY1B Series Mekanisk Ledd Stangløs Sylinder (Basic Type)
  • MY1B Series Mekanisk Ledd Stangløs Sylinder (Basic Type)
Stangløs sylinder

MY1B Series Mekanisk Ledd Stangløs Sylinder (Basic Type)

MY1B-serien Mekanisk ledd stangløs sylinder representerer den grunnleggende utformingen av mekanisk ledd stangløs sylinder. Kjernen ligger i å overføre kraft gjennom en unik intern mekanisk koblingsmetode. Mens den sikrer stempelets effektive slag, eliminerer den fullstendig stempelstangstrukturen som strekker seg utenfor den tradisjonelle sylinderkroppen, og gir en grunnleggende løsning for kompakte automatiseringsapplikasjoner.

Kjernefunksjoner:
• Brede spesifikasjoner for tilpasningsevne: Den gir en rekke spesifikasjoner for sylinderdiameter fra Ø10 til Ø100, og dekker et bredt spekter av belastnings- og effektbehovsscenarier.

• Fleksibel skinneføringskompatibilitet: Designet kan være kompatibelt med en rekke tredjeparts standard skinneføringssystemer (styreskinne) som oppfyller kravene, og forbedrer dens integrerte tilpasningsevne i komplekse bevegelsesmekanismer.

• Forenklet konstruksjonsdesign: Den strukturelle formen som eliminerer den eksterne uavhengige skinneføringen reduserer effektivt kompleksiteten til de overordnede komponentene og installasjonskoblingene, noe som gjenspeiler enkelheten i designet.

• Ekstrem plassutnyttelsesoptimalisering: Kjernedesignkonseptet fokuserer på plassbesparelse. Ved å fjerne stempelstangen og effektivisere føringsstrukturen, reduseres plassen som opptar av sylinderen i bevegelsesretningen betydelig, noe som er spesielt egnet for automatiseringsoppsett med begrenset installasjonsplass.

E-post: manager@cktworld.com
Last ned
FORRIGE：MY1H Series Mekanisk leddet stangløs sylinder (lineær guidetype)
NESTE：CY3B/CY3R-serien magnetisk koplet stangløs sylinder grunnleggende type/direktemonteringstype
  • Spesifikasjoner
    Sylinderdiameter (mm) 10 16 20 25 32 40 50 63 80 100
    Væske brukt Luft
    Driftsmodus Dobbeltvirkende
    Driftstrykkområde 0,2~0,8 MPa 0,15~0,8 MPa 0,1–0,8 MPa
    Trykkprøvetrykk 1,2 MPa
    Omgivelsestemperatur og væsketemperatur 5~60 ℃
    Bufring Demping Luft cushion
    Smøring Ingen olje
    Slaglengdetoleranse Under 1000 1.8
    1001~3000 2.8     		Under 2700 1.8, 2701 til 5000 2.8
    Rørdiameter Front- og sideåpninger M5×0,8 1/8 1/4 3/8 1/2
    Bunnåpning - Ø4 Ø6 Ø8 Ø10 Ø18

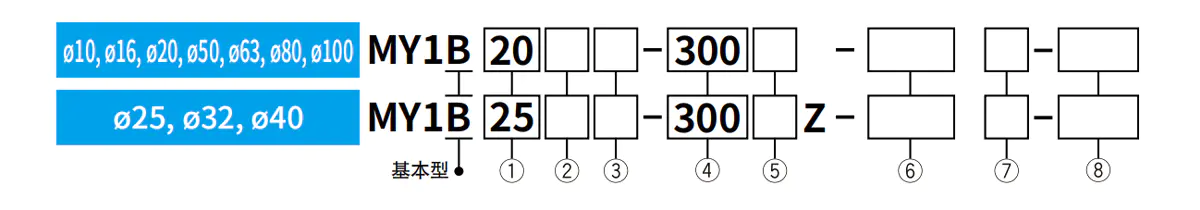

  • ① Sylinderdiameter 10 10 cm ② Typer gjennomgående gjenger ⑥ Magnetisk bryter
    16 16 cm Mark Typer Sylinderdiameter Umerket Ø10 Ikke-magnetisk bryter (innebygd magnetisk bryter med magnetring)
    20 20 cm Umerket M tråd Ø10, Ø16, Ø20
    25 25 cm Rc 025, Ø32, Ø40,
    Ø50, Ø63, Ø80,
    Ø100
    32 32 cm TN PT Ikke-magnetisk bryter (innebygd berøringsfri magnetisk bryter med magnetring)
    (Egendefinerte spesifikasjoner: -X1810)
    40 40 cm TF G
    50 50 cm ③Rørkonfigurasjon
    63 63 cm Umerket Standard type Ø16~Ø100 Ikke-magnetisk bryter (innebygd magnetisk ring)
    80 80 cm G Sentralisert rørtype ⑦ Antall magnetiske brytere
    100 100 cm Merk: Kun G er tilgjengelig for Ø10. Umerket 2
    ④ Sylinderslag (mm) S 1
    Sylinderdiameter Standard reiserute* Langt slag Maksimal slaglengde
    n n
    10, 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Kan produseres i trinn på 1 mm.     		Slag som overstiger standard slag på 2001 til 3000 mm (1 mm trinn) 3000
    ⑧ Felles spesifikasjonstilpasning
    Indikator Spesifikasjoner, innhold
    20, 25, 32
    40, 50, 63
    80, 100     		Slag som overstiger standard slag på 2001 til 5000 mm (1 mm trinn) 5000 -XB22 Utstyrt med RJ soft-type hydrauliske støtdempere
    -XC67 Støvtett tetningslist NBR gummifôr spesifikasjoner
    -X168 Spesifikasjoner for gjengebøssing
    Konfigurasjonseksempel
    *Langt slag kan konfigureres på samme måte som standard slag    MY1B20-3000L-M9BW
    ※Vennligst merk at når slaglengden er mindre enn 49 mm, vil luftputekapasiteten reduseres, og flere magnetiske brytere kan ikke installeres.     		-X1810 Ø10 Berøringsfri magnetbryter Magnetisk ring spesifikasjoner

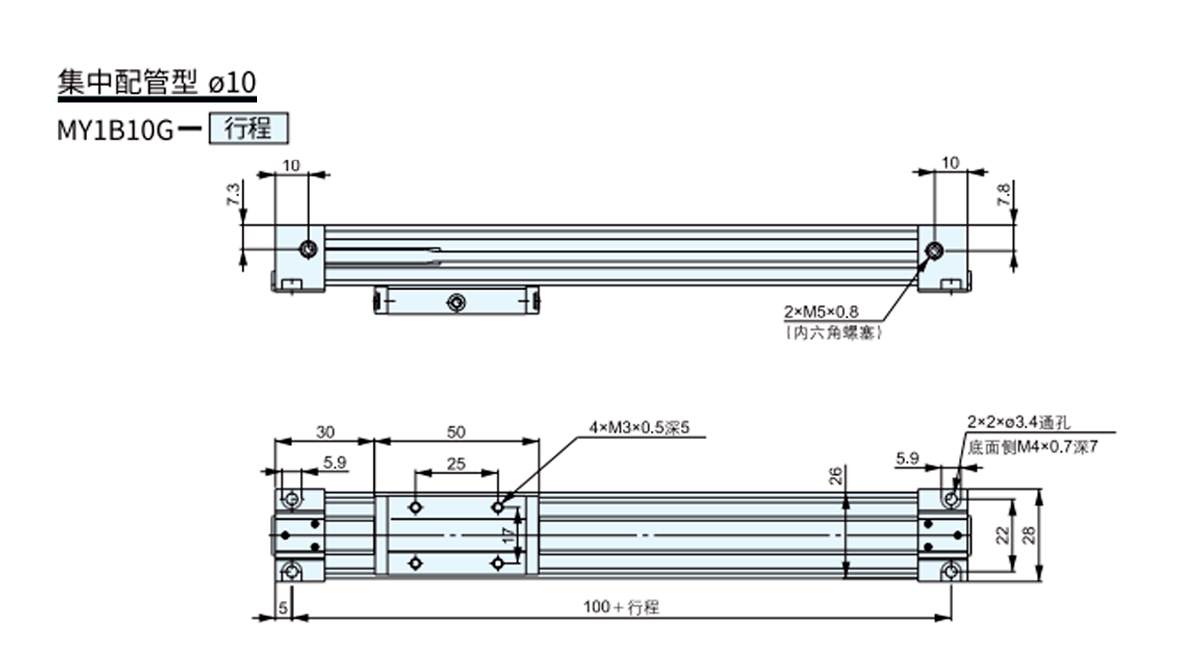

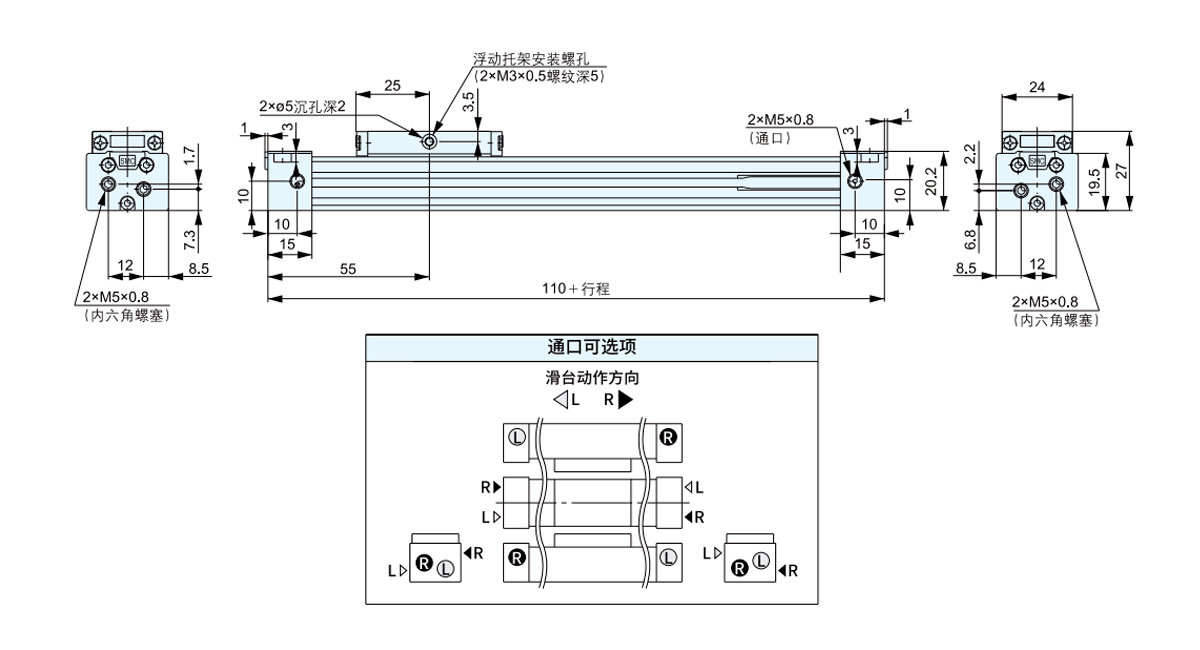

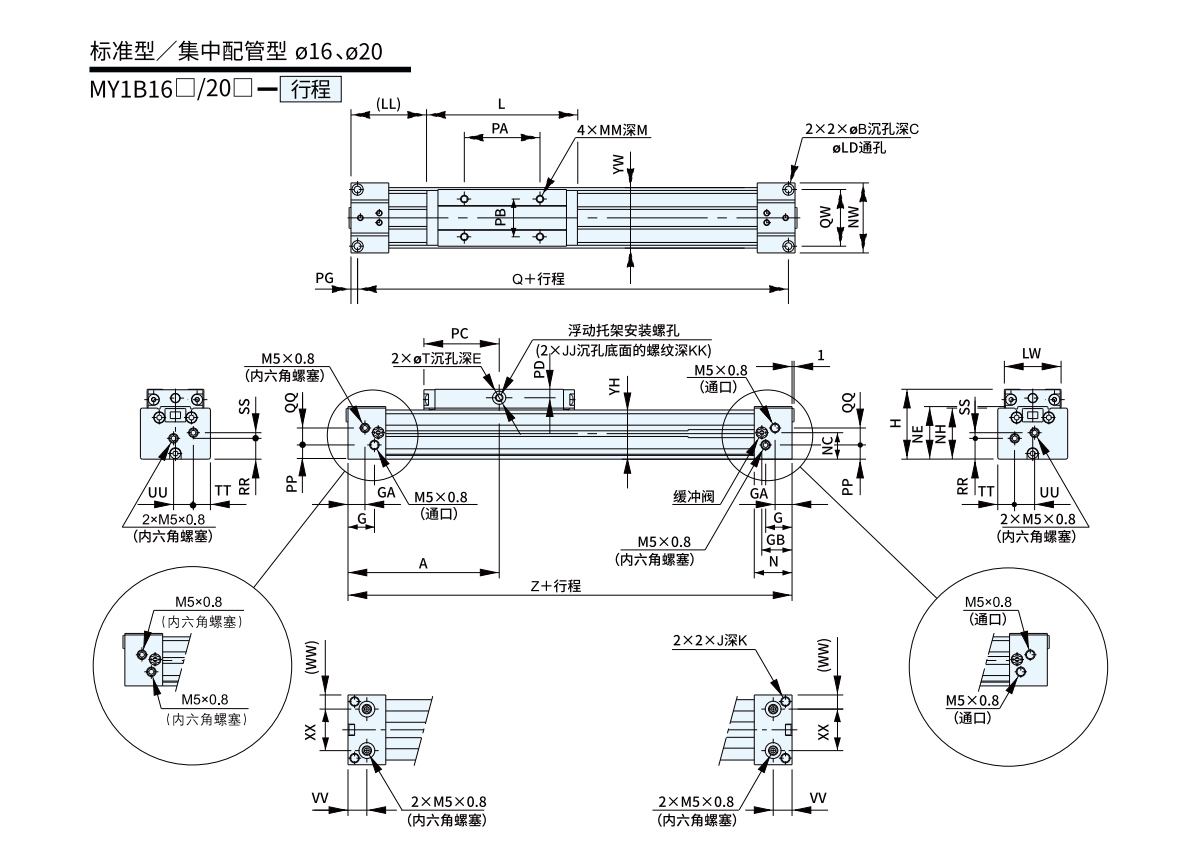

  • Modellllllllllllll A B C E G GA GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B16 80 6 3.5 2 14 9 16 37 M5×0,8 M4×0,7 10 6.5 80 3.5 40 30 6 M4×0,7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6×1 M4×0,7 12 10 100 4.5 50 37 8 M5×0,8 25 17.5 34

    Modellllllllllllll NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

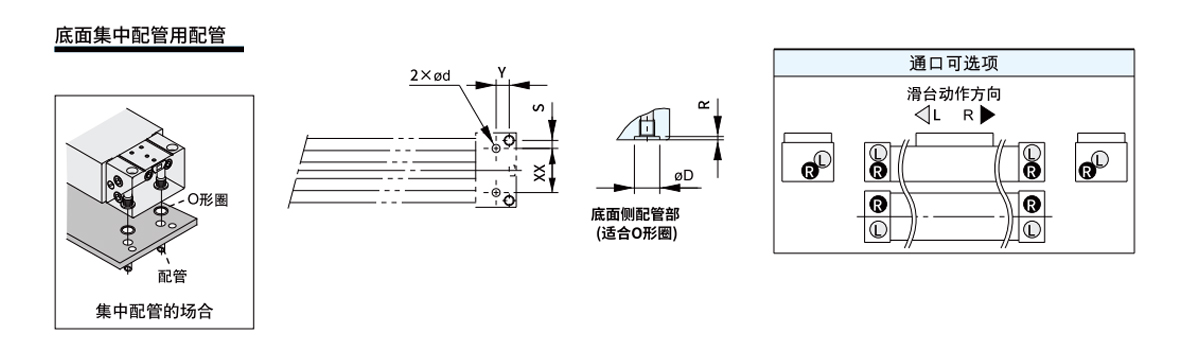

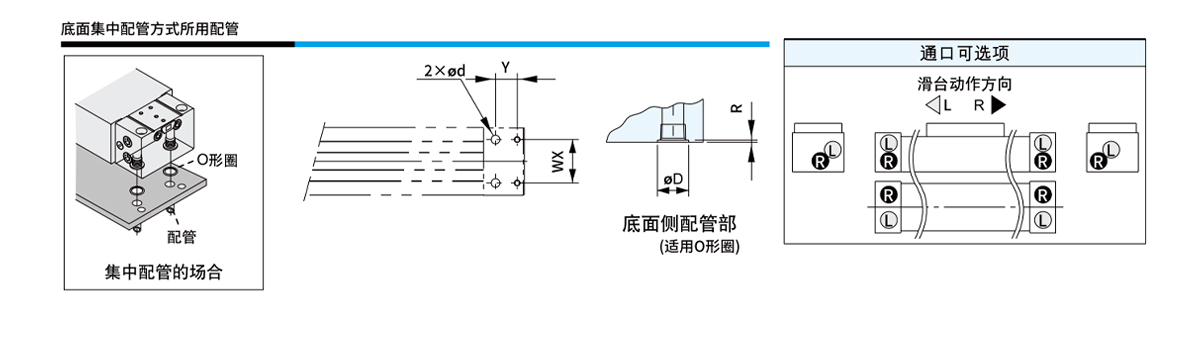

    Modellllllllllllll WX Y S d D R Egnet for O-ringer
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

    Standard rør/sentralisert rør felles

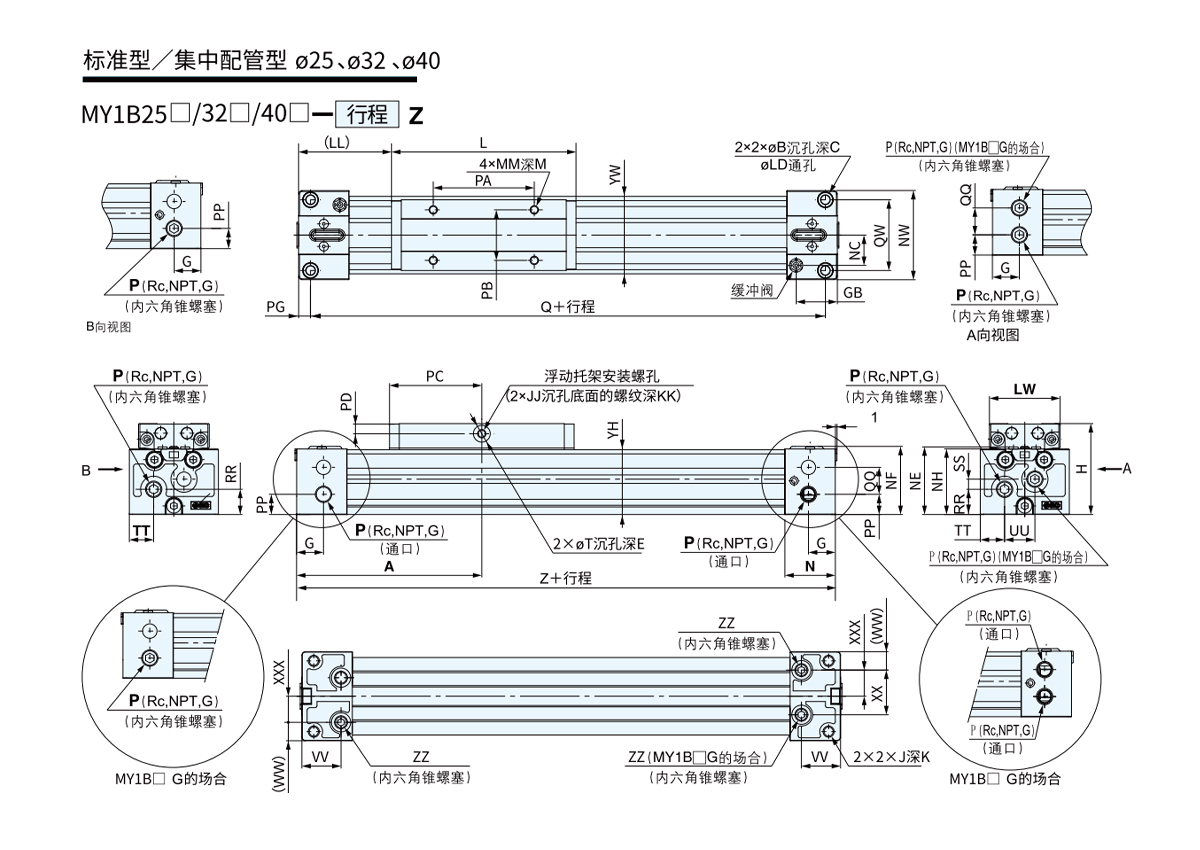

    Modellllllllllllll A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE NF NH NW
    MY1B25 110 9 5.5 2 16 24.5 54 M6×1 M5×0,8 9.5 9 110 5.6 55 42 9 M5×0,8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8×1,25 M5×0,8 16 10 140 6.8 70 52 12 M6×1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1,5 M6×1 15 13 170 8.6 85 64 12 M6×1 45 26.5 62.7 62 61.5 75

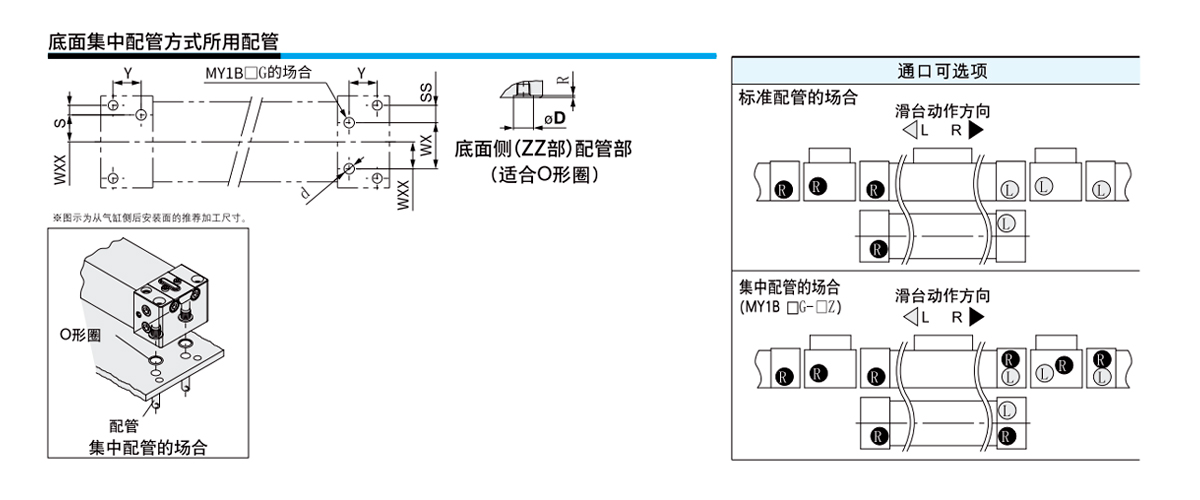

    Modellllllllllllll P PA PB PC PD PP PG Q QW RR T TT VV WW XXX YH YW Z ZZ I tilfeller med sentralisert rørføring Modellllllllllllll QQ SS UU XX
    MY1B25 1/8 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 Rc1/16 MY1B25□ 16 6 18 26.5
    MY1B32 1/8 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 Rc1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 Rc1/8 MY1B40□ 24 12 35 47

    Modellllllllllllll WXX Y S d D R Egnet for O-ringer WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

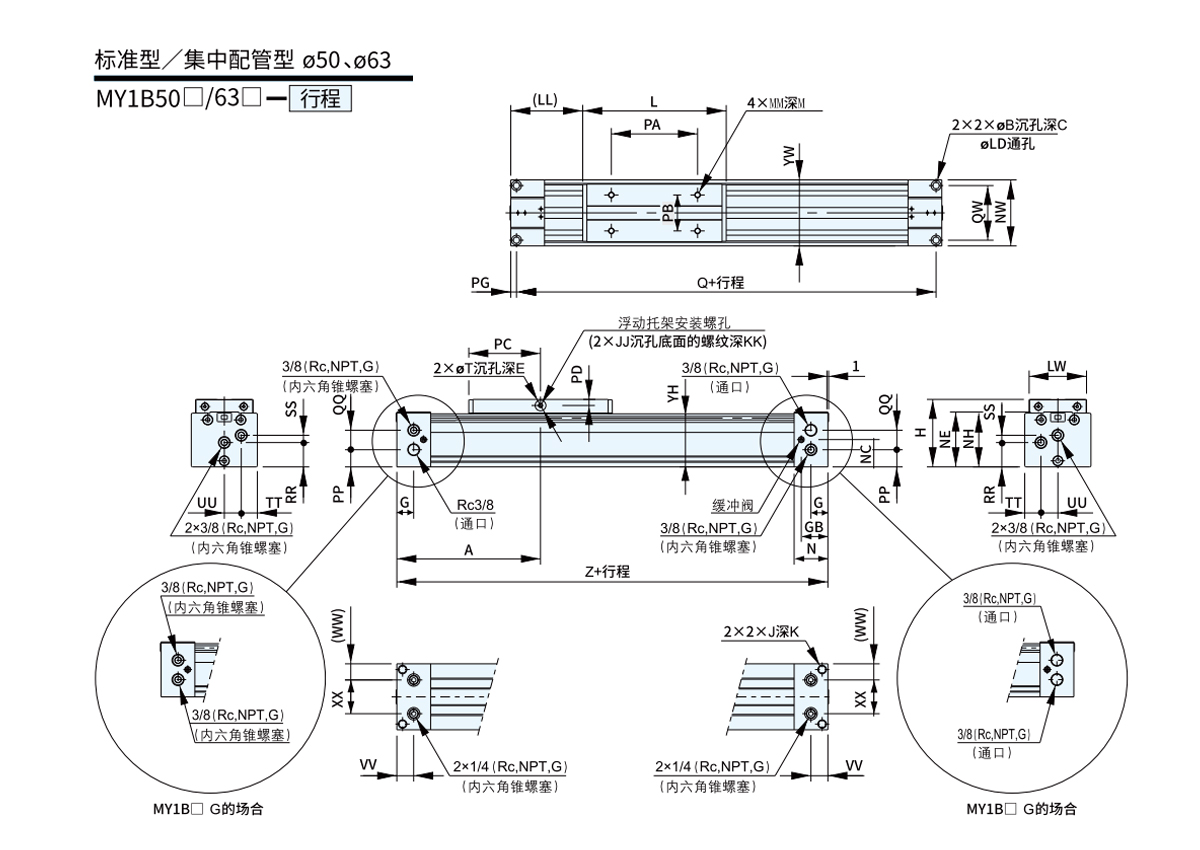

    Modellllllllllllll A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B50 200 14 8.5 3 23.5 37 94 M12×1,75 M6×1 25 17 200 9 100 80 14 M8×1,25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14×2 M8×1,25 28 24 230 11 115 96 16 M8×1,25 50 51 100

    Modellllllllllllll NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

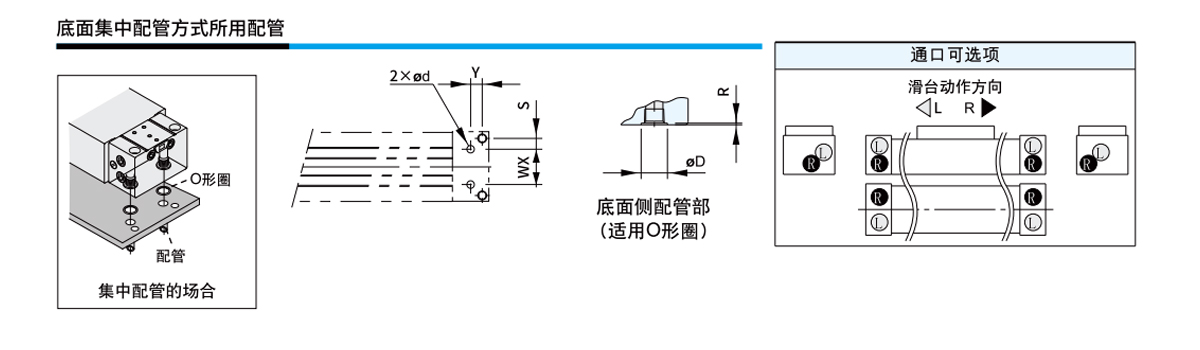

    Modellllllllllllll WX Y S d D R Egnet for O-ringer
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

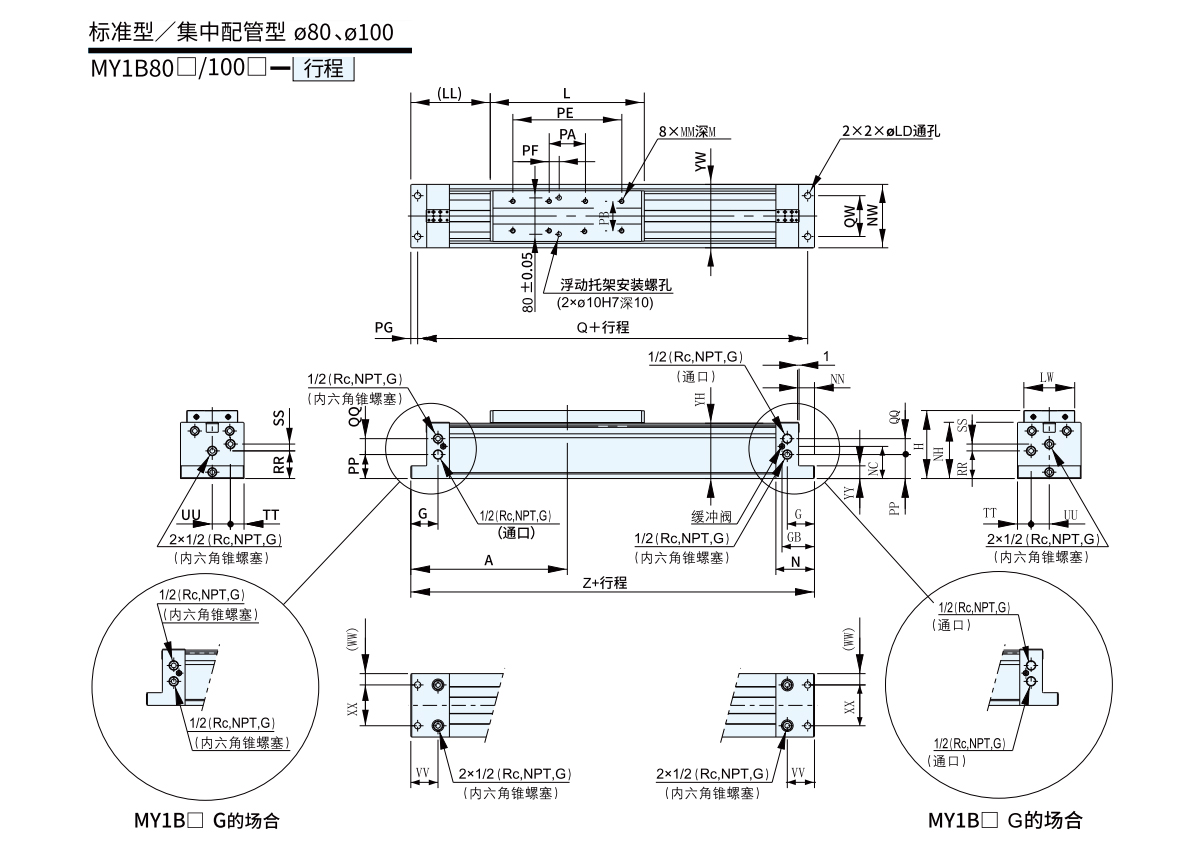

    Modellllllllllllll A G GB H L LD LL LW M MM N NC NH NN NW PA PB PE
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1,5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12×1,75 95 85 157 45 176 120 85 280

    Modellllllllllllll PF PG PP Q QQ QW RR SS TT UU VV WW XX YH YW ÅÅ Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    Modellllllllllllll WX Y d D R Egnet for O-ringer
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

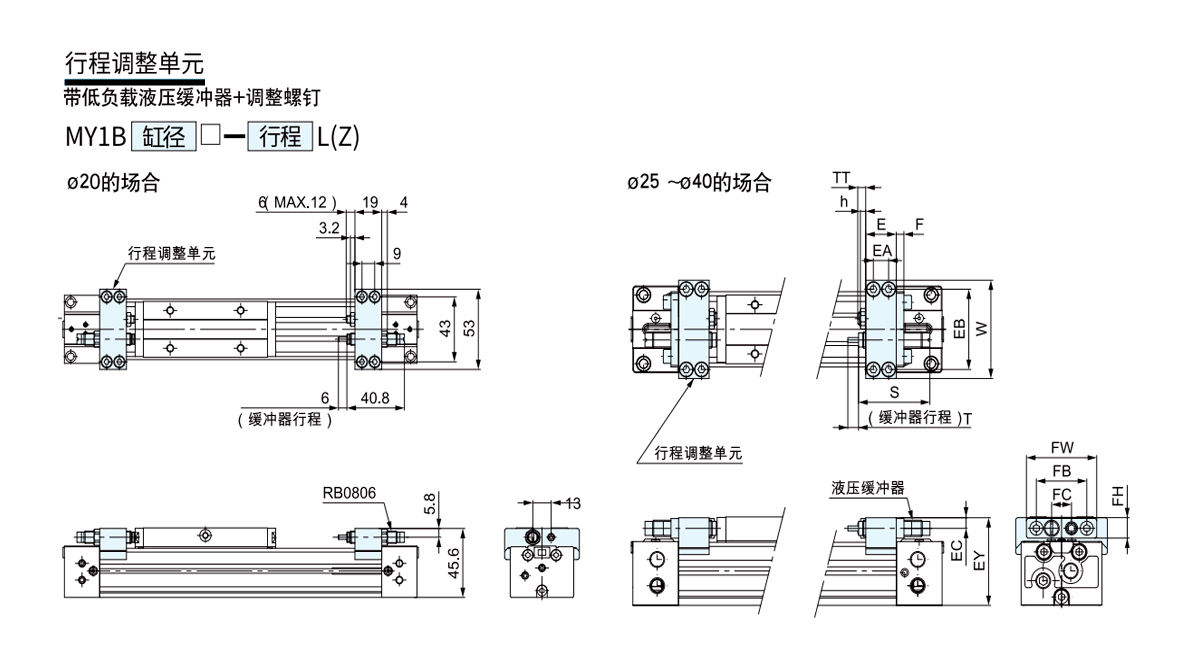

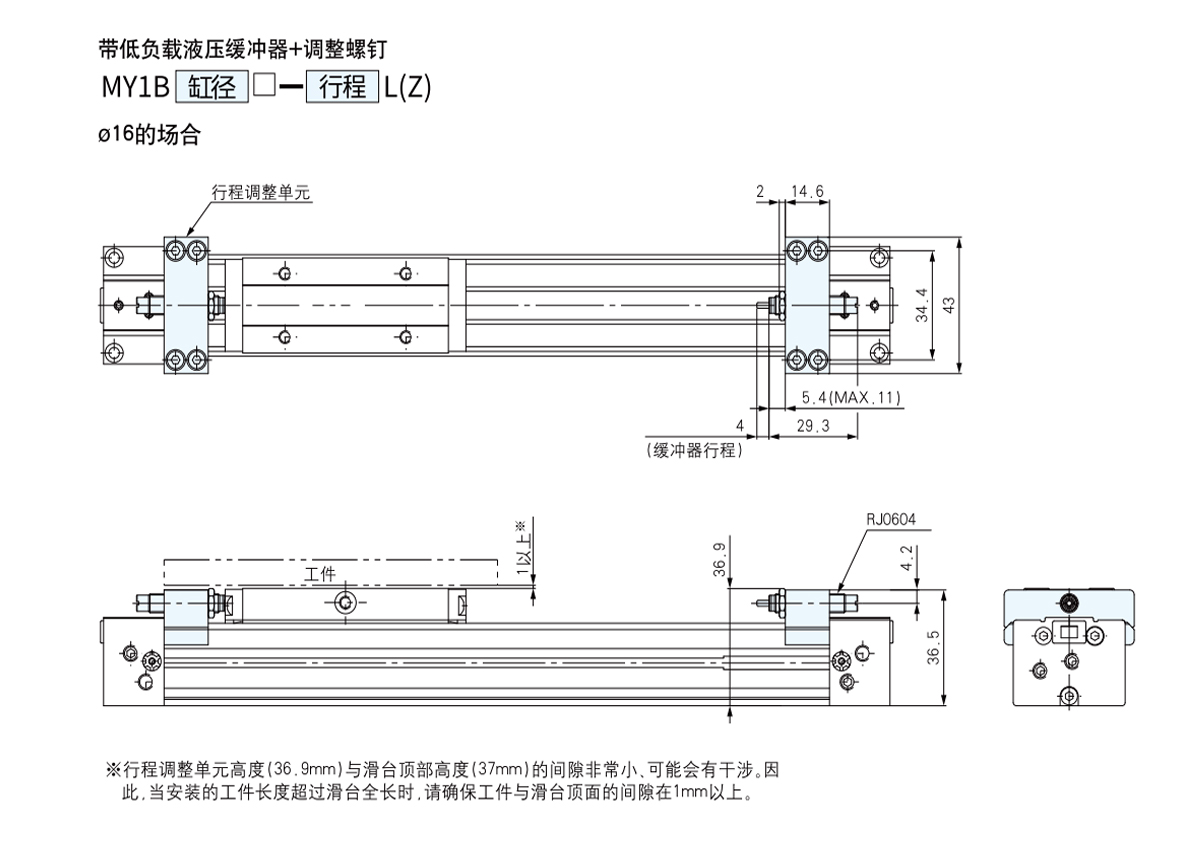

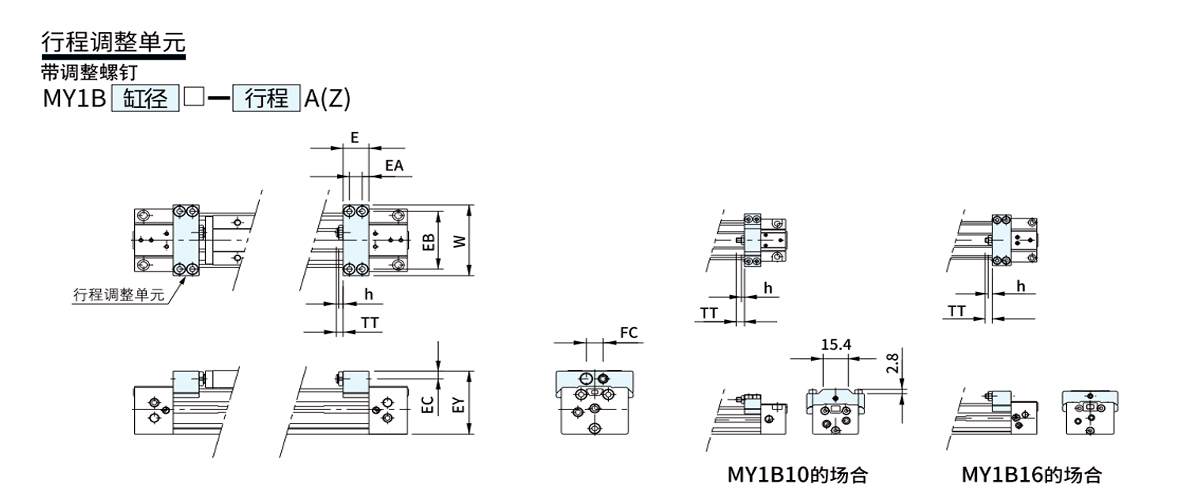

    Egnet for sylindere E EA EB EC EY FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5 (MAX10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5,4 (MAX11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6 (MAX12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5 (MAX16,5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8 (MAX20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9 (MAX25) 94

    Egnet for sylindere E EA EB EC EY F FB FC FH FW h S T TT W Hydraulisk buffer modell
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5 (MAX16,5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8 (MAX20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9 (MAX25) 94 RB1412

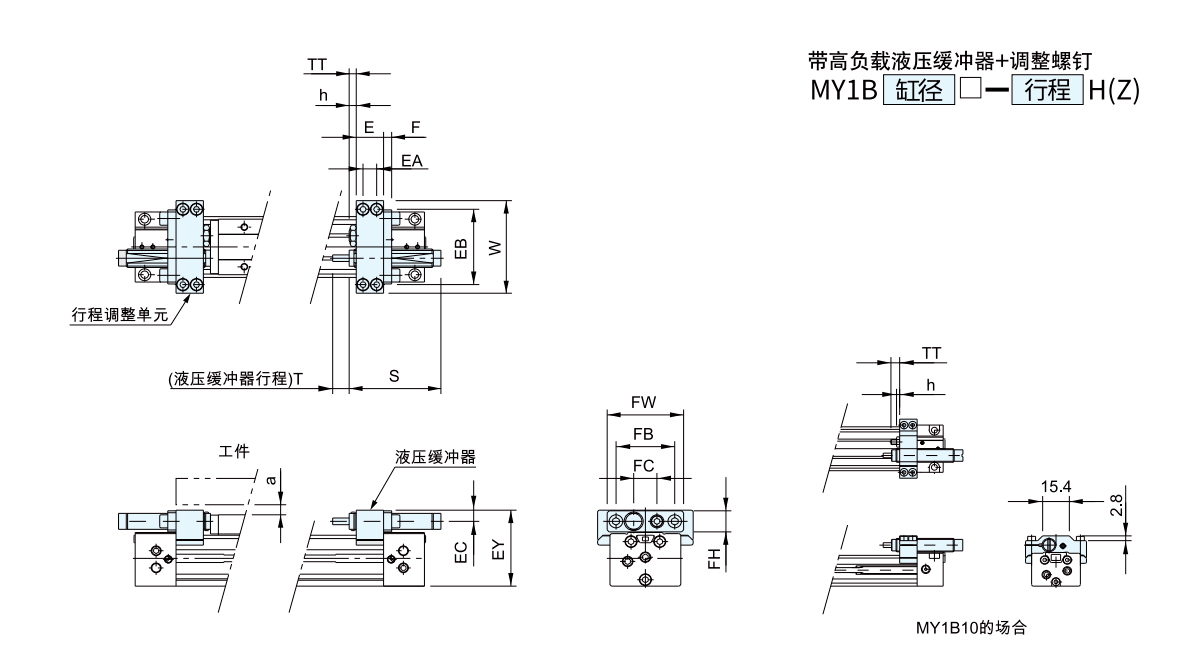

    Egnet for sylindere E EA EB EC EY F FB FC FH FW h S T TT W Hydraulisk buffer modell a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5 (MAX10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5 (MAX11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5 (MAX16,5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8 (MAX20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9 (MAX25) 100 RB2015 4
