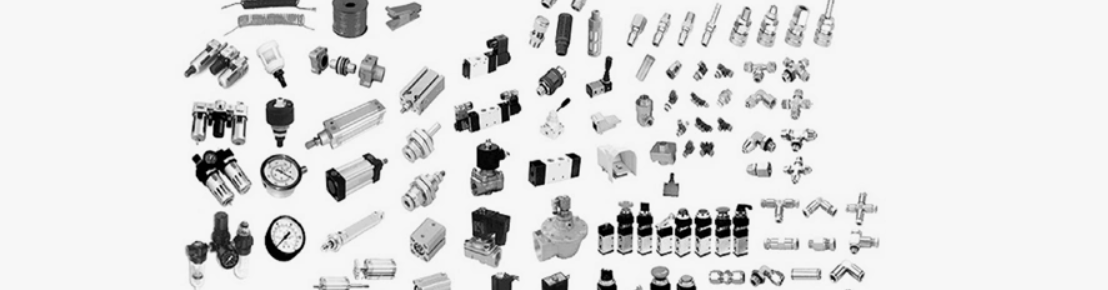

Pneumatiske komponenter spiller en avgjørende rolle i automatisert produksjon, inkludert sylindre, pneumatiske ventiler, luftkildeprosessorer, luftslanger og koblinger. Feil fører ofte til utstyrsstans og redusert produksjonseffektivitet. Derfor er det viktig å mestre metoder for rask feilsøking av pneumatiske feil for fabrikkvedlikeholdspersonell og utstyrsingeniører. Denne artikkelen vil forklare i detalj hvordan du effektivt kan lokalisere pneumatiske komponentfeil fra seks aspekter.
1. Start med å sjekke luftkilden: Er trykket normalt?
Unormale luftkildeforhold er en av hovedårsakene til pneumatisk systemfeil. Derfor er det første trinnet å sjekke:
Fungerer luftkompressoren normalt? Bekreft at det er tilstrekkelig luftmengde.
Er lufttanktrykket opp til standard? Lavt trykk kan føre til at systemet blir svakt eller funksjonsfeil.
Tilstanden til luftkildetripletten: Er filteret tett? Er det vannansamling i avløpet? Er trykkreduksjonsventilen feiljustert?
Er smøreapparatet utilstrekkelig smurt? Utilstrekkelig smøring kan forårsake sylinder- og ventilslitasje eller blokkering.
Hvis det oppdages utilstrekkelig gasstrykk, bør justeringer eller rengjøring startes fra gasstilførselsenden.
2. Sjekk luftslanger og koblinger: Er det noen lekkasjer?
Luftlekkasjer kan forårsake ustabilt systemtrykk, treg drift eller til og med fullstendig avstengning.
Feilsøkingsmetoder:
Spray såpevann og se om det skummer – den enkleste metoden.
Bruk ørene og hendene til å sjekke luftstrømmen – lytt etter susende lyder.
Se om luftslangen eldes, er herdet eller skadet.
Sjekk om hurtigkoblingsbeslagene er løse eller om tetningene er slitte.
Løsninger inkluderer vanligvis å bytte ut luftslangen, stramme koblingene, sette inn hurtigkoblingsfittingene igjen eller bytte ut tetningene.
3. Kontroller funksjonen til pneumatiske ventiler: Sitter de fast eller er blokkert?
Etter langvarig drift kan pneumatiske ventiler oppleve at ventilkjernen setter seg fast, blokkeres av urenheter eller skader på spiralen.
Raske feilsøkingstrinn:
Sjekk om den manuelle knappen på ventilhuset fungerer jevnt.
Sjekk om magnetspolen er aktivert og om indikatorlampen lyser.
Demonter ventilhuset og sjekk for urenheter som slam og støv inni.
4. Sjekk sylinderens tilstand: Sitter den fast eller har utilstrekkelig skyvekraft?
Sylindre er de vanligste aktuatorene i pneumatiske systemer, og deres feilegenskaper er åpenbare:
Skyv stempelstangen for å finne ut om bevegelsen er jevn.
Lytt etter luftlekkasjer for å finne ut om tetningene er slitt.
Sjekk om sylinderen mangler smøring eller føles tørr.
Bekreft om dempningsanordningen er overstrammet, noe som forårsaker treg drift.
Hvis sylinderkraften er utilstrekkelig, kontroller trykkinnstillingene eller bytt ut tetningskomponentene.
5. Kontroller systemtrykk og strupeinnstillinger: Er de feil justert?
Trykk-, strømnings- og strupeverdier påvirker systemets hastighet og kraft direkte:
Lavt trykk fra trykkreduksjonsventilen – utilstrekkelig skyvekraft.
Gassventilåpningen er for liten – langsom sylinderbevegelse.
Begrenset eksos – treg respons.
Upassende hastighetsreguleringsventilinnstillinger – påvirker utstyrets syklustid.
Etterjustering av trykk- og strupeverdier gjenoppretter vanligvis normal drift raskt.
6. Sjekk kontrollsystemet: Er signalene unormale?
I systemer som kombinerer elektrisk og pneumatisk kontroll, kan unormale kontrollsignaler også føre til at pneumatiske komponenter ikke fungerer:
Sjekk om PLS-utgangspunktene fungerer.
Bekreft om magnetventilens ledninger er åpne eller har dårlig kontakt.
Sjekk om sensor- og endebrytersignalene er normale.
Kontroller at programlogikken er riktig og at det ikke er noen låsekonflikter.
Hvis signalene er feil, juster det elektriske kontrollprogrammet eller bytt ut de skadede elektroniske komponentene umiddelbart.
Denne metoden for feilsøking, fra utsiden og inn og fra enkel til kompleks, kan i stor grad forbedre vedlikeholdseffektiviteten, redusere nedetid og sikre at utstyret opprettholder effektiv og stabil drift.
