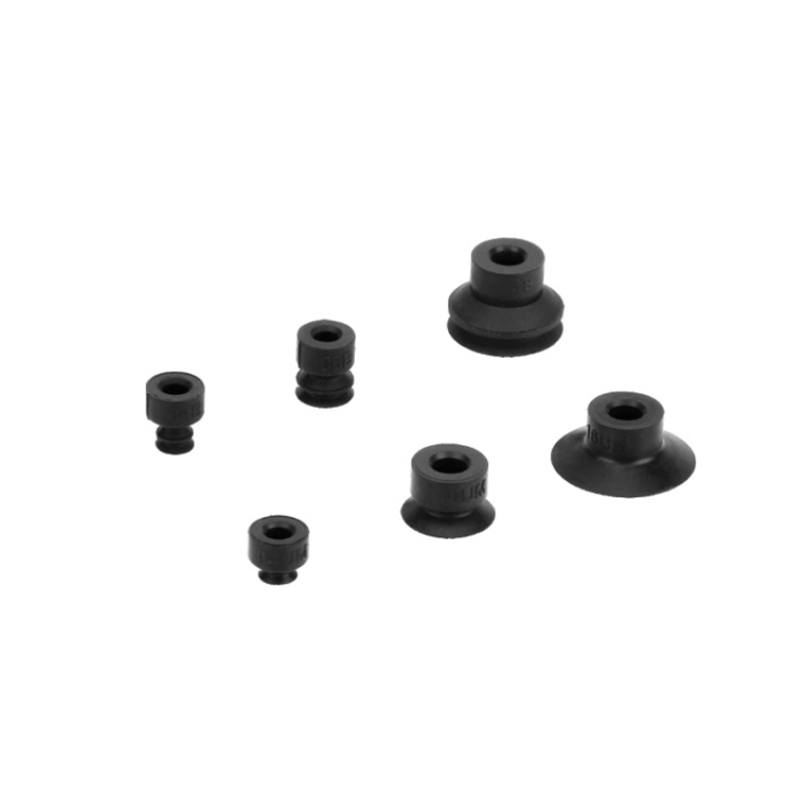

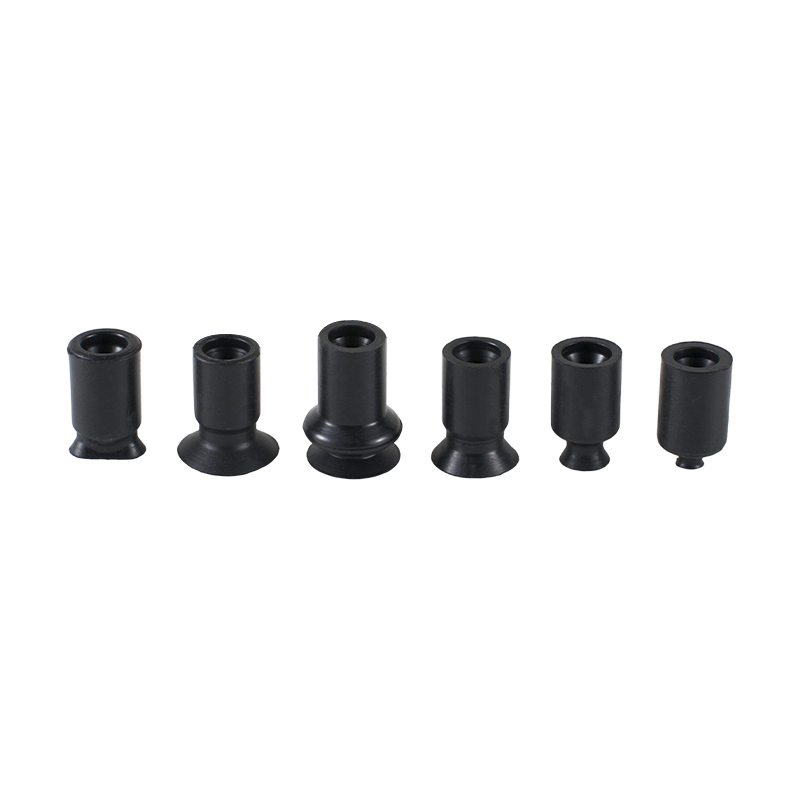

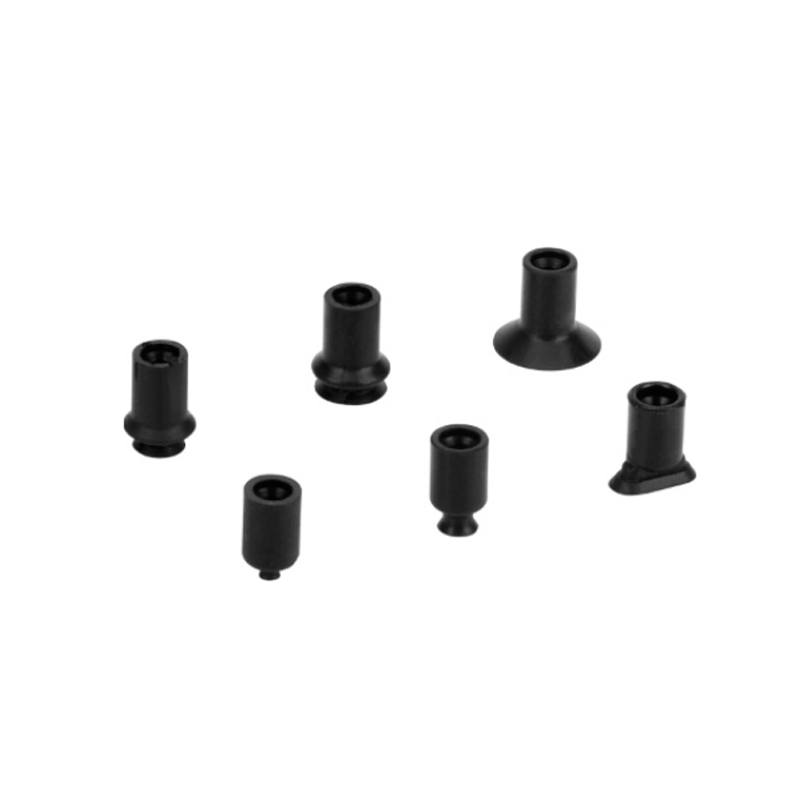

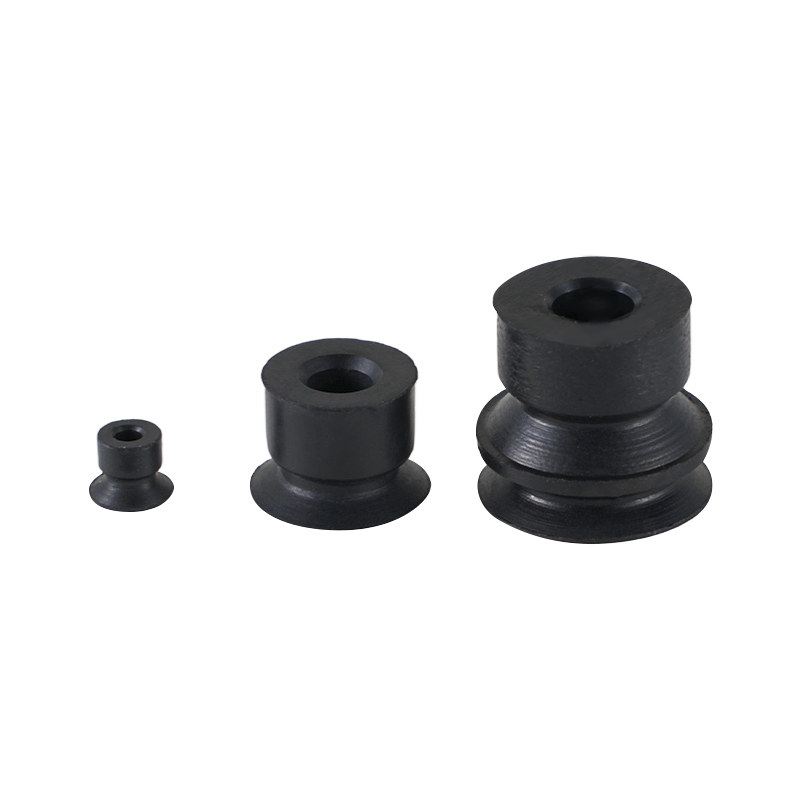

ZP-serien liten og kort vakuumsugekopp, med adapter og bufferbrakett

ZP-serien liten og kort vakuumsugekopp

ZP Series Small & Short Vacuum Suction Cup er et høyytelses sugeelement designet for scenarier med begrenset plass. Med sin kompakte struktur, ulike typer og universelle tilpasningsevne, er den mye brukt i industrielle områder som presisjonsmontering og håndtering av små materialer.

Produktfunksjoner
1. Kompakt og kort design: C-ZP-serien har en ultrakort struktur, noe som sparer installasjonsplass betydelig og er spesielt egnet for vakuumsugebehov til robotende effektorer eller små arbeidsområder.

2. Variert typeutvalg: Form og struktur: Gir en rekke design som rund tynn (UT), ribbet (CT), oval (U), flat (UA), rillet (UM) og flertrinns belg (3-trinns belg).

3. Størrelsesdekning: Diameterspesifikasjoner dekker 02, 04, 06, 08, 10, 13, 16mm, etc., for å møte sugebehovet fra mikrokomponenter til små og mellomstore materialer.

4. Universell tilpasningsevne: Støtter universell installasjon av adaptere på tvers av diametre, reduserer trykket på tilbehørsbeholdningen og reduserer utstyrsvedlikehold og administrasjonskostnader.

5. Materialtilpasning: To materialalternativer er tilgjengelige: nitrilgummi (NBR) og silikongummi, som er egnet for konvensjonelle industrielle miljøer og scenarier med krav til renslighet eller høy temperaturbestandighet.

E-post: manager@cktworld.com
Last ned
FORRIGE：ZP-serien liten vakuumsugekopp med adapter og bufferbrakett
NESTE：Ingen neste artikkel

  • ● 6 typer tynn UT og tynn med ribber CT(10,13,16) er lagt til
    ● 3 typer oval typeU (2*4,3,5*7,4*10) er lagt til
    ● Gjelder for adapterstørrelse

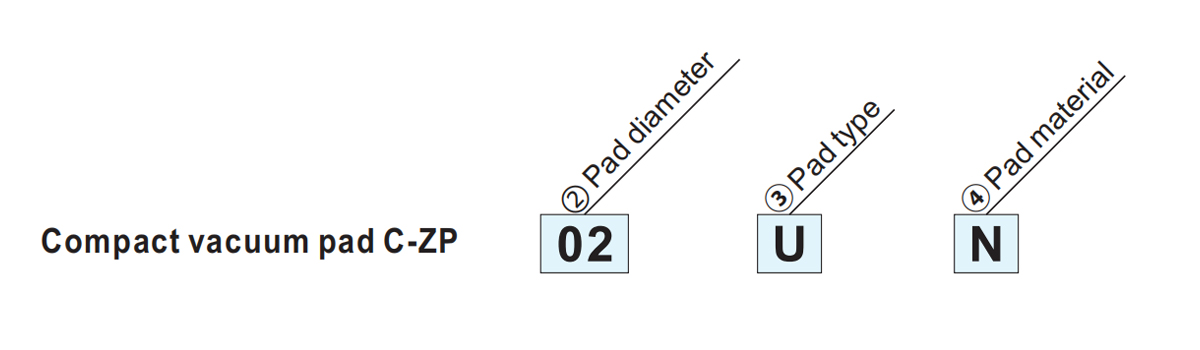

    Pads diameter
    ②Padediameter/③Padetype☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Materiale*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Oval flat type S Silikongummi.
    A1 U Flat ● ● ● ● - - - ● ● ● *Se side 4 for
    putemateriale
    UT Tynn flat - - - - ● ● ● - - -
    CT Tynn flat with ribs - - - - ● ● ● - - -
    A2 B Belg - - ● ● - - - - - -
    A3 J 3-trinns belg - - ● - - - - - - -

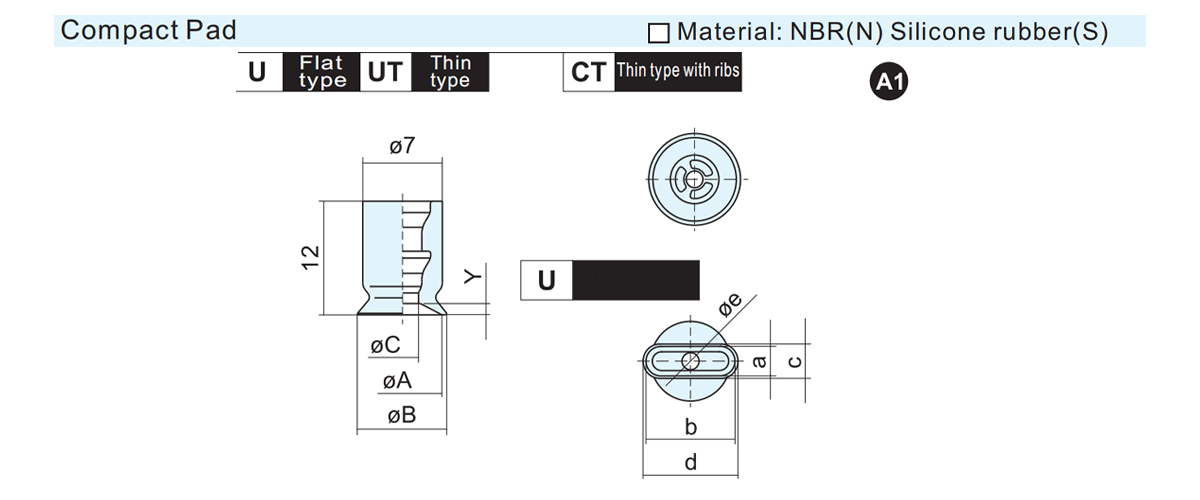

    Oval modell a b C d Øe Y Vekt
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Modellll ØA ØB ØC Y Vekt
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

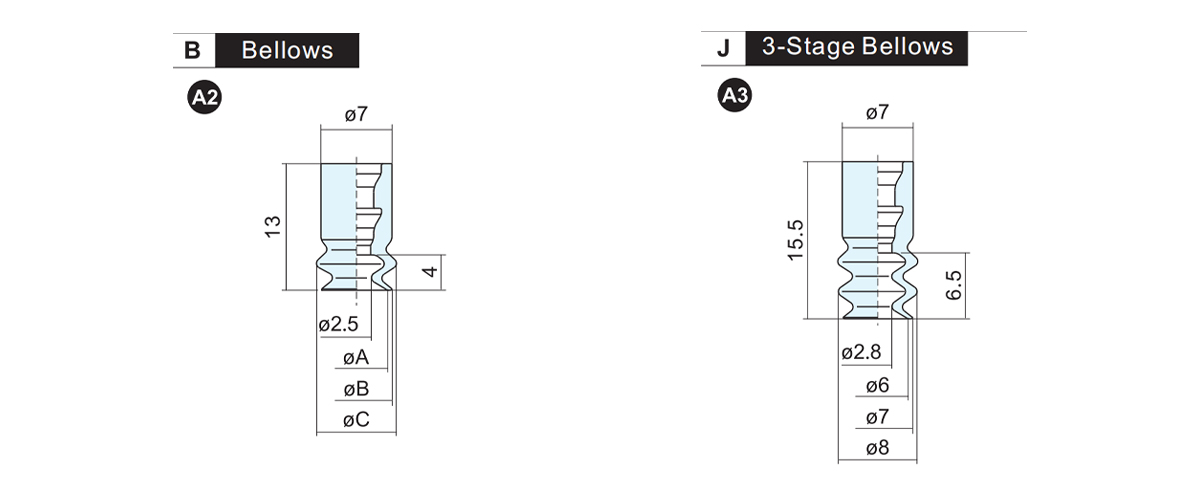

    Belg 3-trinns belg
    Modellll ØA ØB ØC Vekt Modellll Vekt
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

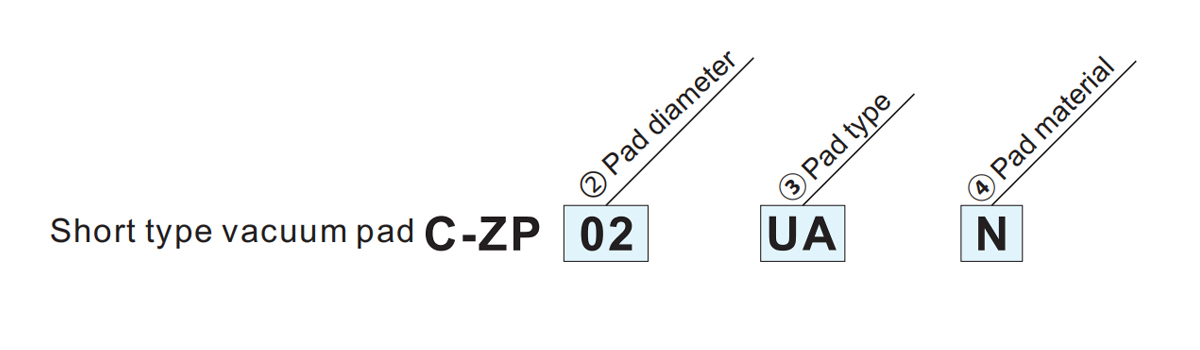

    ②Pad diameter ○/
    ③Padetype☆     		B1 C* D* ④) Materiale*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Silikongummi
    UA Flat type ● ● ● - - - - - - *Se side 4 for
    putemateriale
    UM Growve type med ribbe - - - ● ● ● ● ● ●
    BA Belg - - - ● ● ● ● ● ●

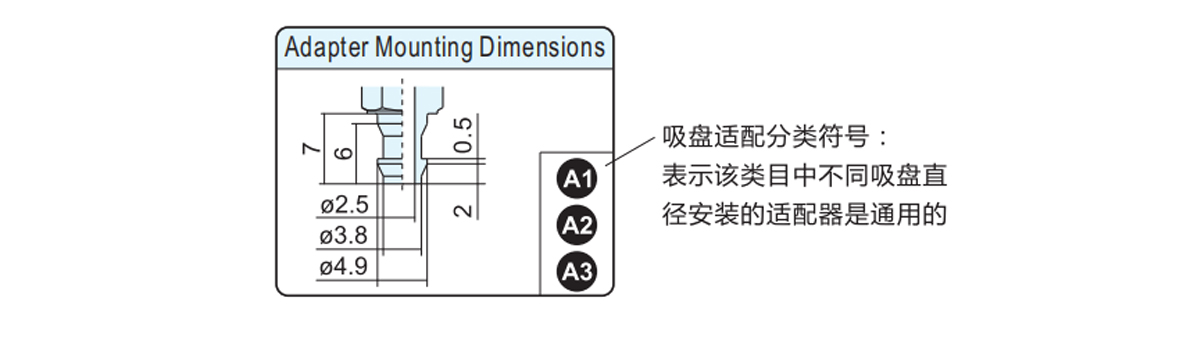

    *De samme bokstavene i begynnelsen indikerer at adapteren er universell.

    ● 3 typer Flat type UA(1.5,2,3.5) er lagt til
    ● 6 typer Grovve-type med ribber UM(4016) kommer i tillegg
    ● 6 typer belg BA(4-16) er lagt til

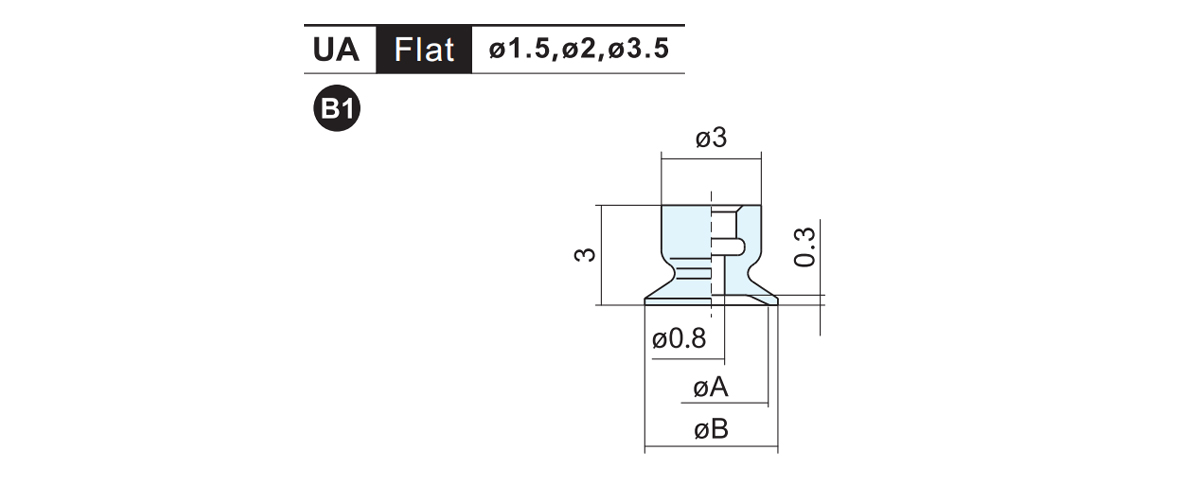

  • Del nr. ØA ØB Vekt
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

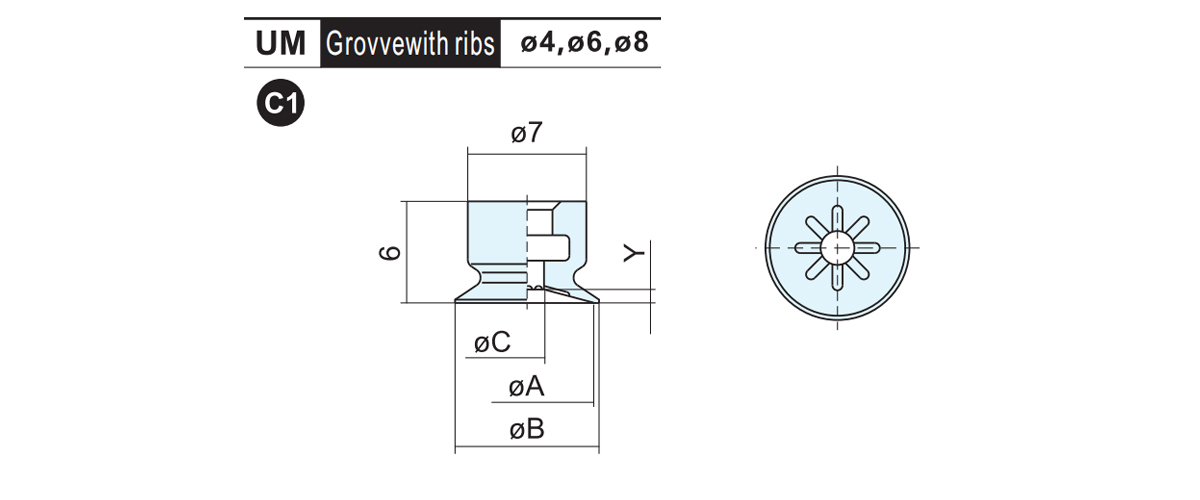

    Del nr. ØA ØB ØC Y Vekt
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

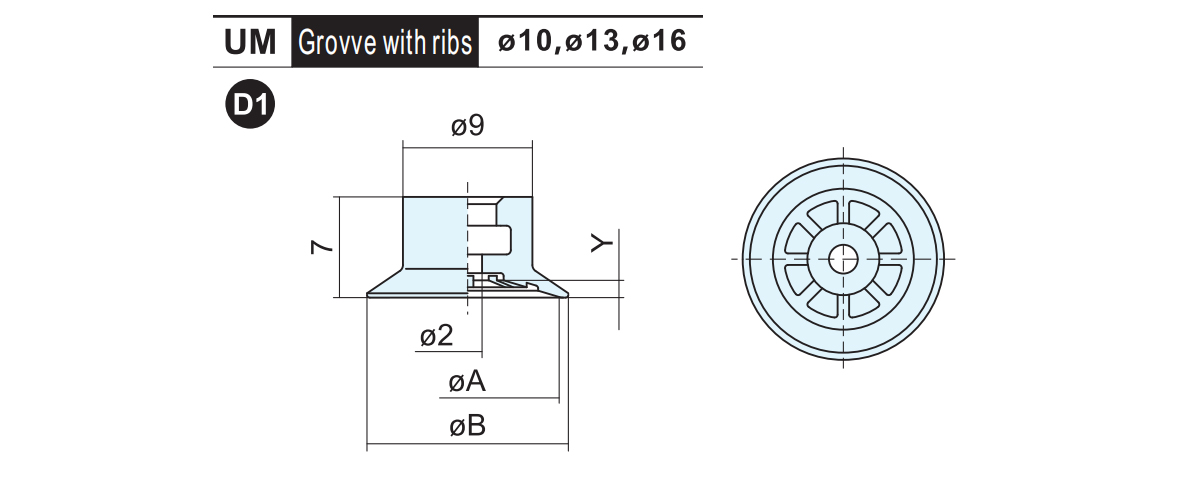

    Del nr. ØA ØB Y Vekt
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

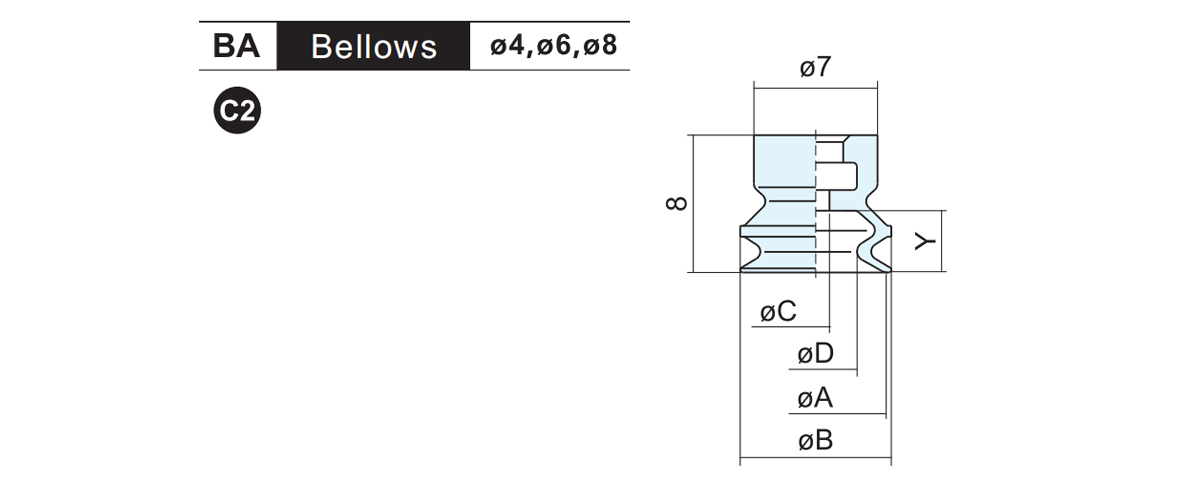

    Del nr. ØA ØB ØC ØD Y Vekt
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

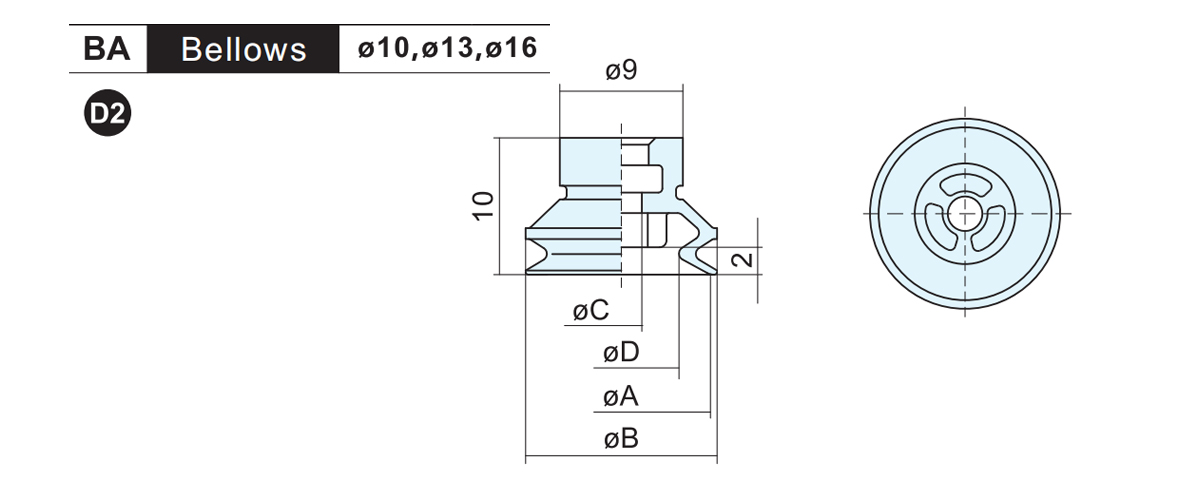

    Del nr. ØA ØB ØC ØD Vekt
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

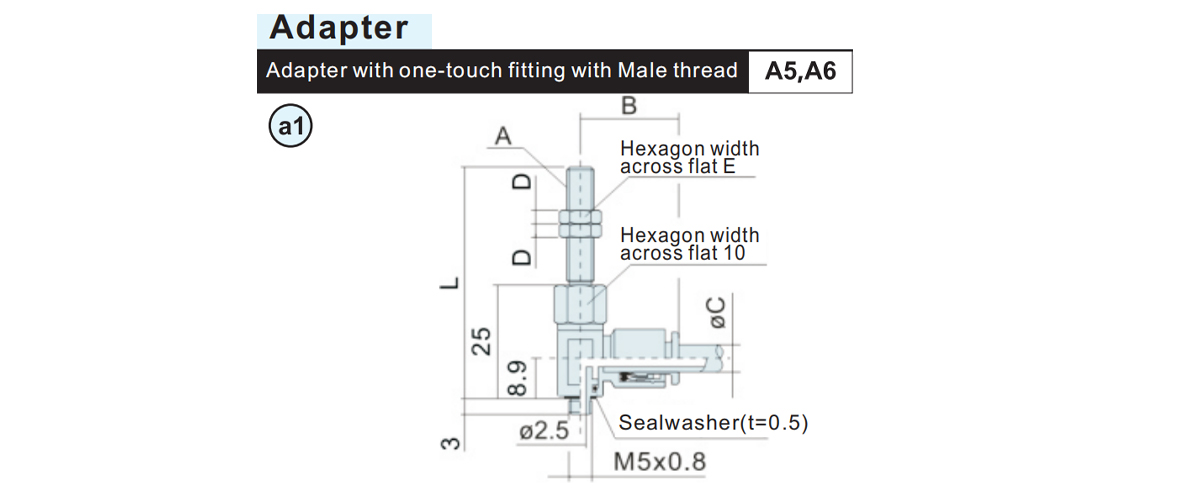

    Del nr. A B ØC D E L Vekt
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

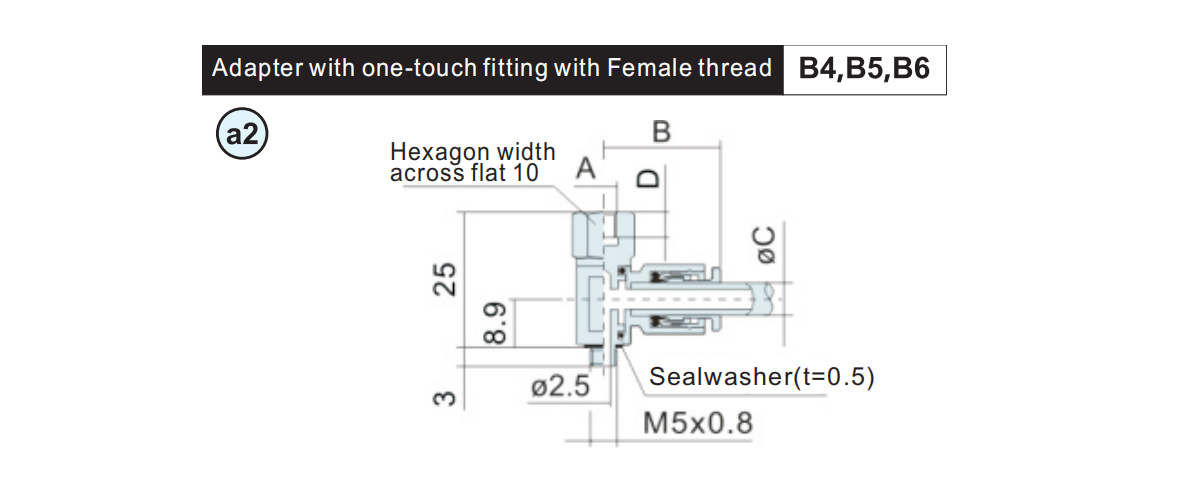

    Del nr. A B ØC D Vekt
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

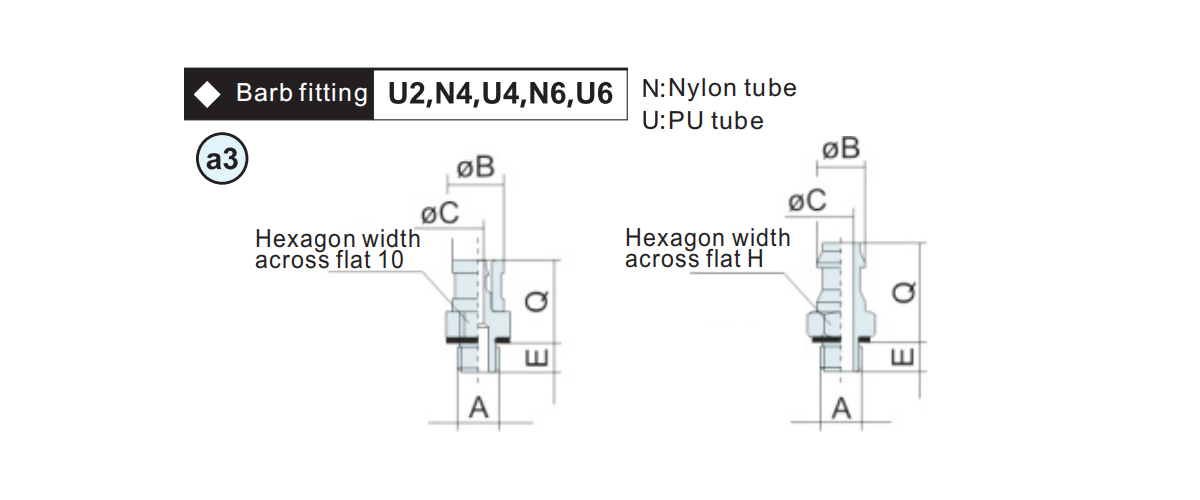

    Del nr. A ØB ØC E H Q Vekt
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Del nr. ØD L Vekt
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Del nr. A ØB E H Q Vekt
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

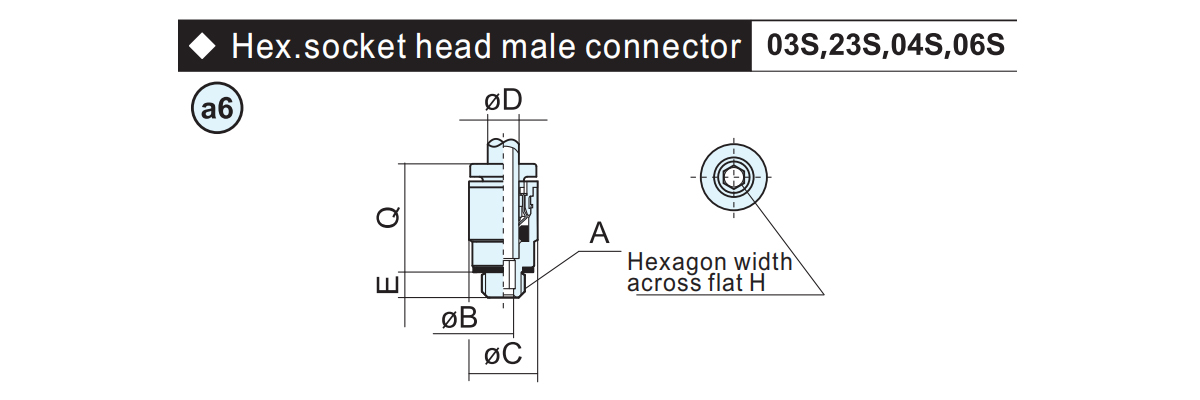

    ØD Del nr. A ØB ØC E H Q Vekt
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adapter del nr A B C L Vekt Gjeldende Pad
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1,0 8 4 15 3

    Adapter del nr. A B Vekt Gjeldende Pad
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

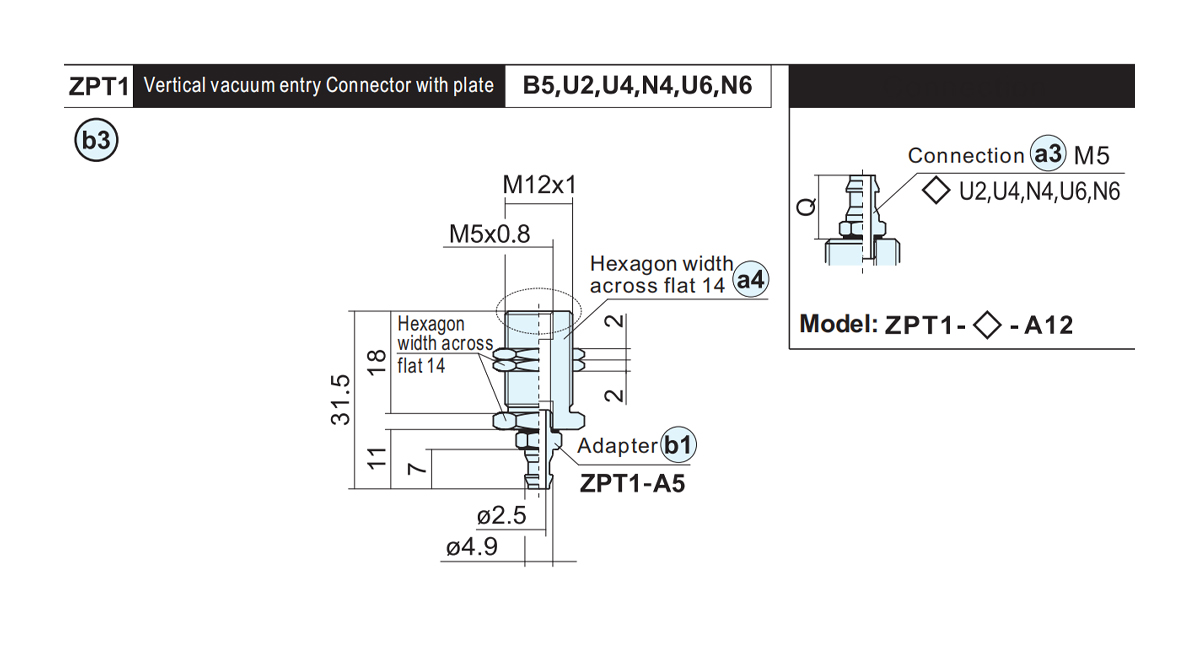

    Adapter del nr Vekt Tilkoblingsdelenr Gjeldende pute
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

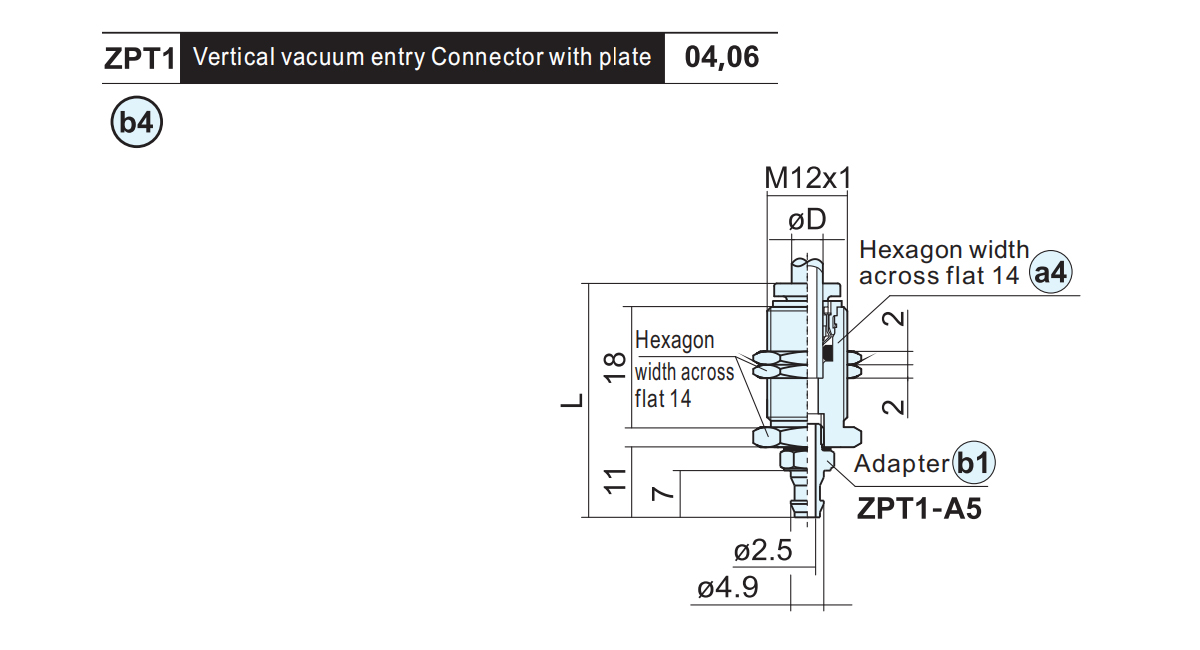

    Adapter del nr. ØD L Vekt Tilkoblingsdelenr Gjeldende Pad
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Adapter del nr. A B ØC D E L Vekt Tilkoblingsdelenr Gjeldende Pad
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Adapter del nr. A B C D Vekt Tilkoblingsdelenr Gjeldende Pad
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

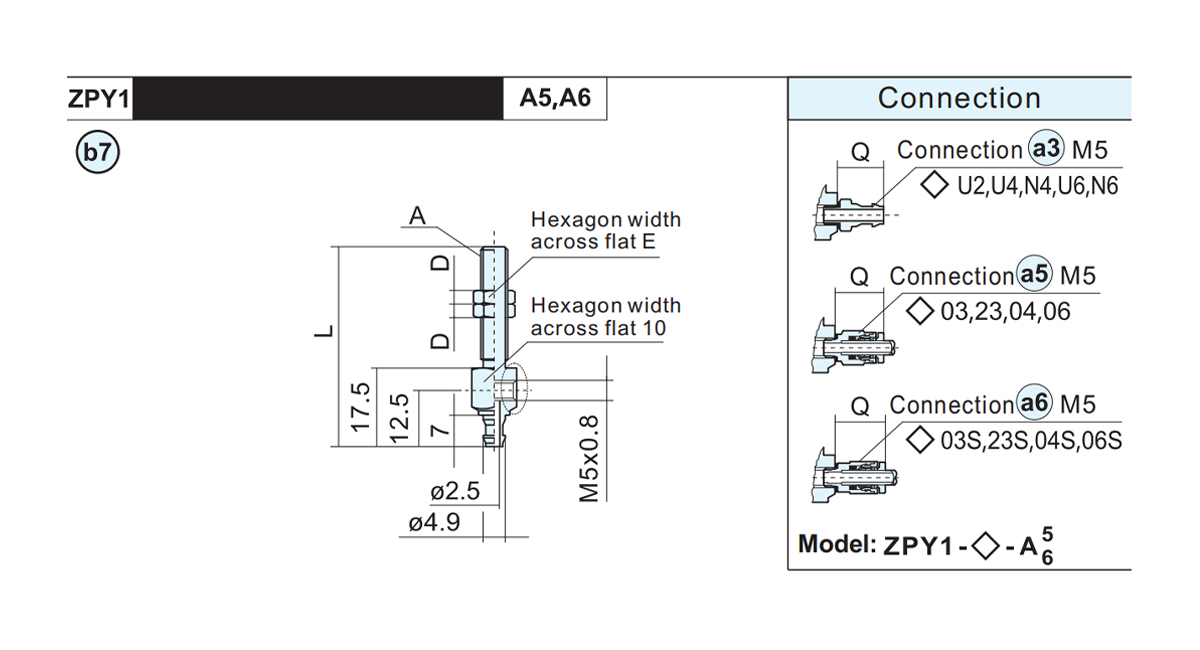

    Adapter del nr. A D E L Vekt Gjeldende Pad
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1,0 3 8 50 15.1

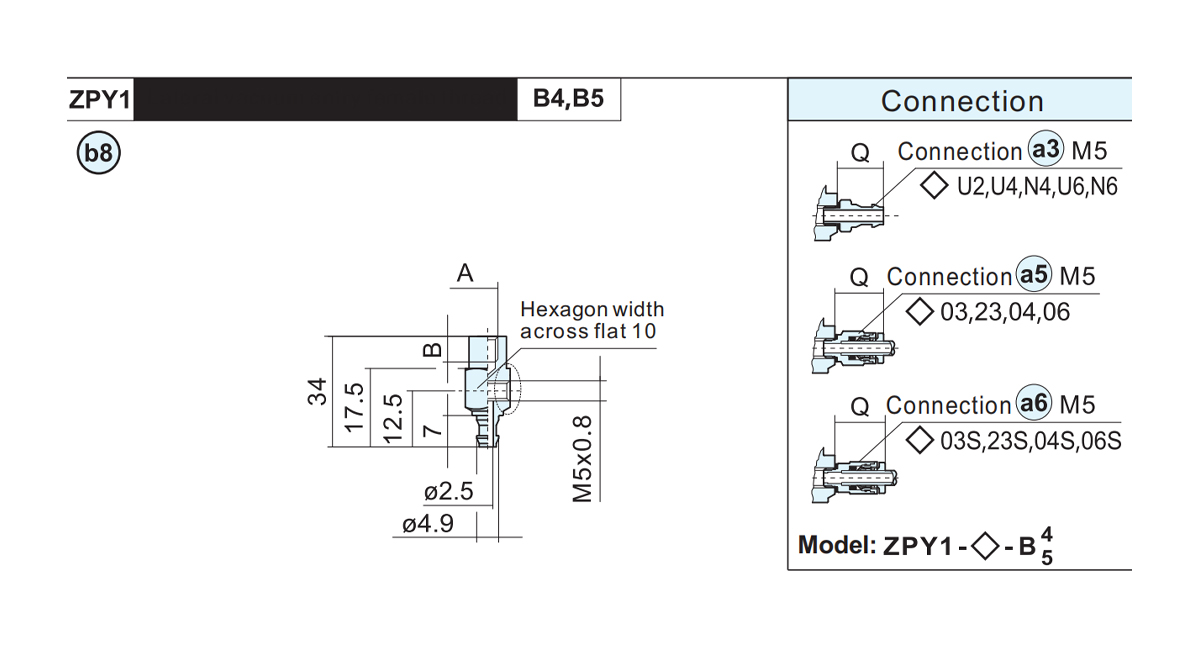

    Adapter del nr. A B Vekt Gjeldende Pad
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

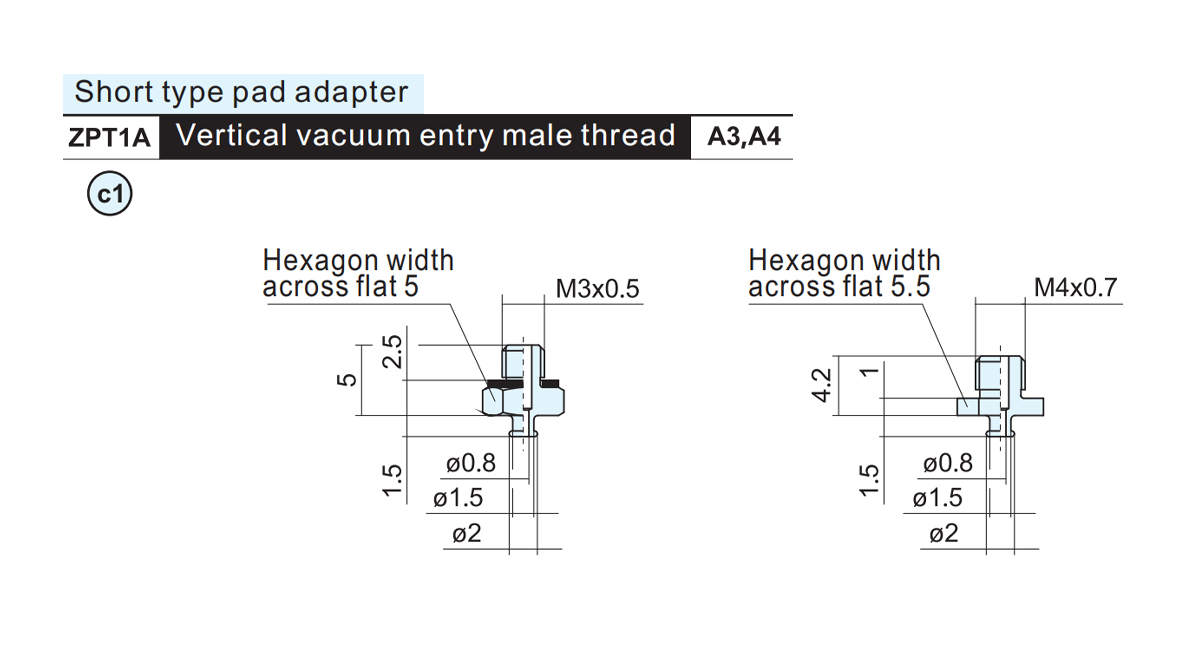

    Adapter del nr Vekt Gjeldende pute
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

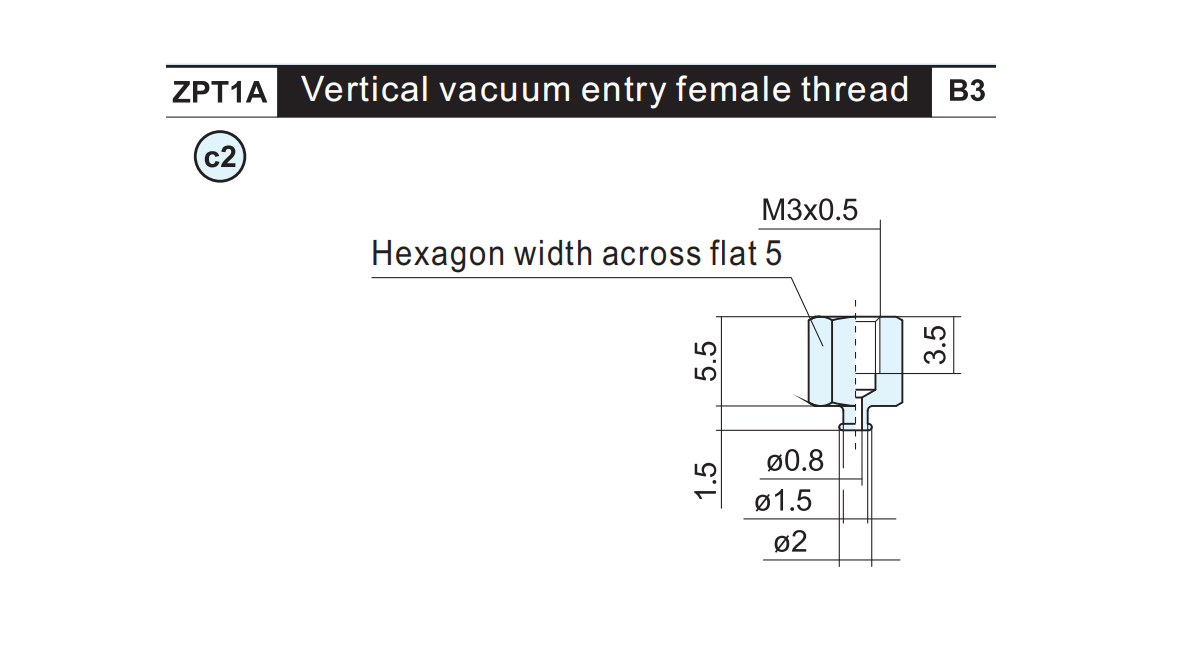

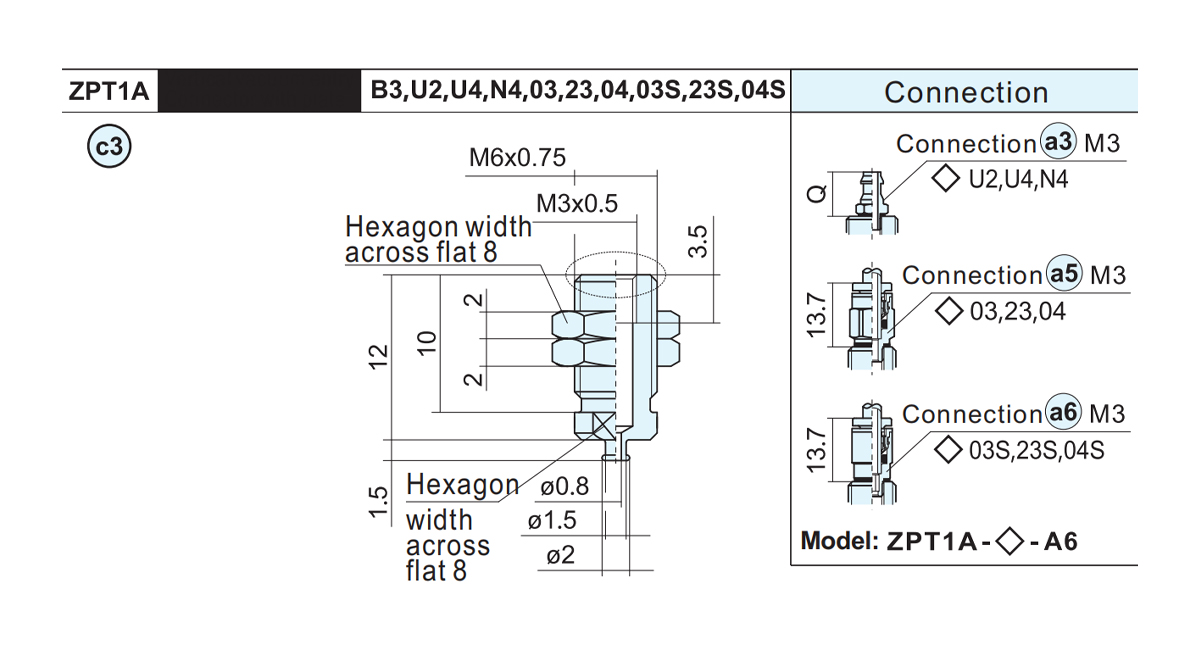

    Adapter del nr Vekt Gjeldende pute
    ZPT1A-B3 0.8 B1

    Adapter del nr. Vekt Gjeldende pute
    ZPT1A-B3-A6 2.4 B1

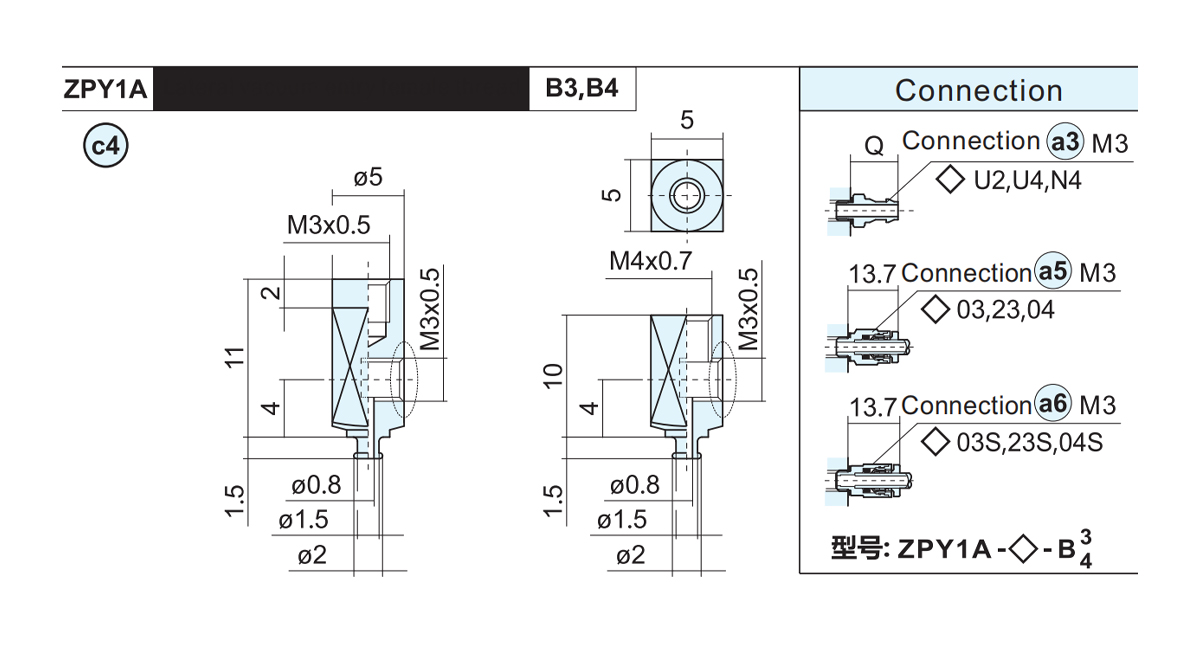

    Adapter del nr. Vekt Gjeldende pute
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

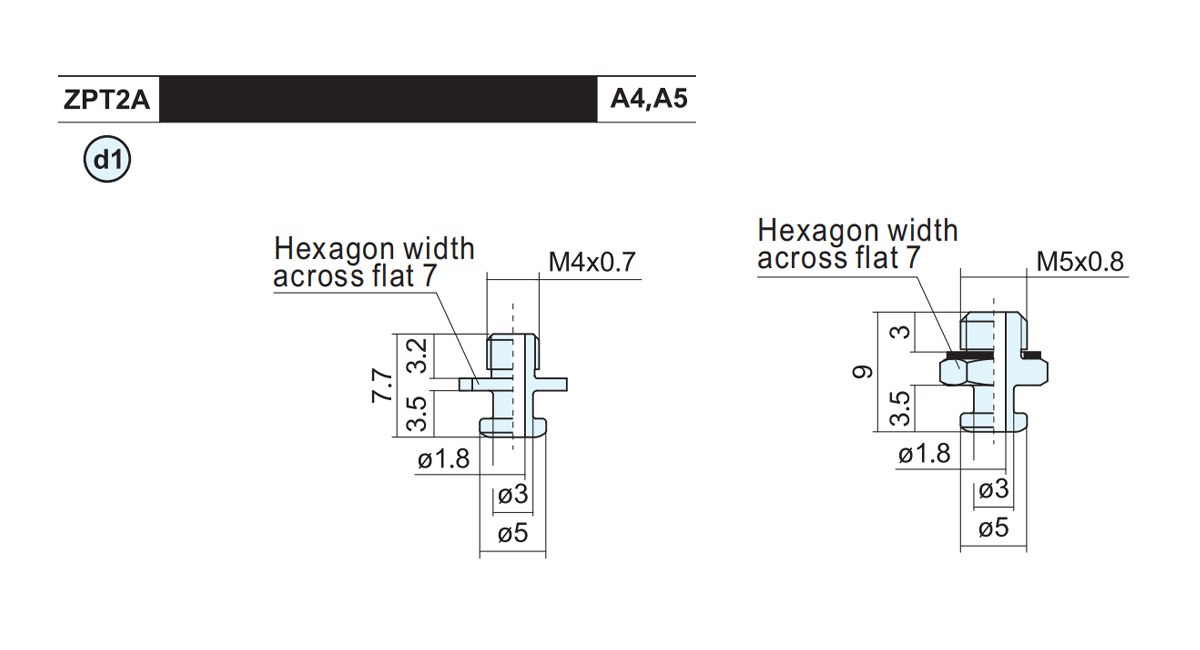

    Adapter del nr Vekt Gjeldende pute
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

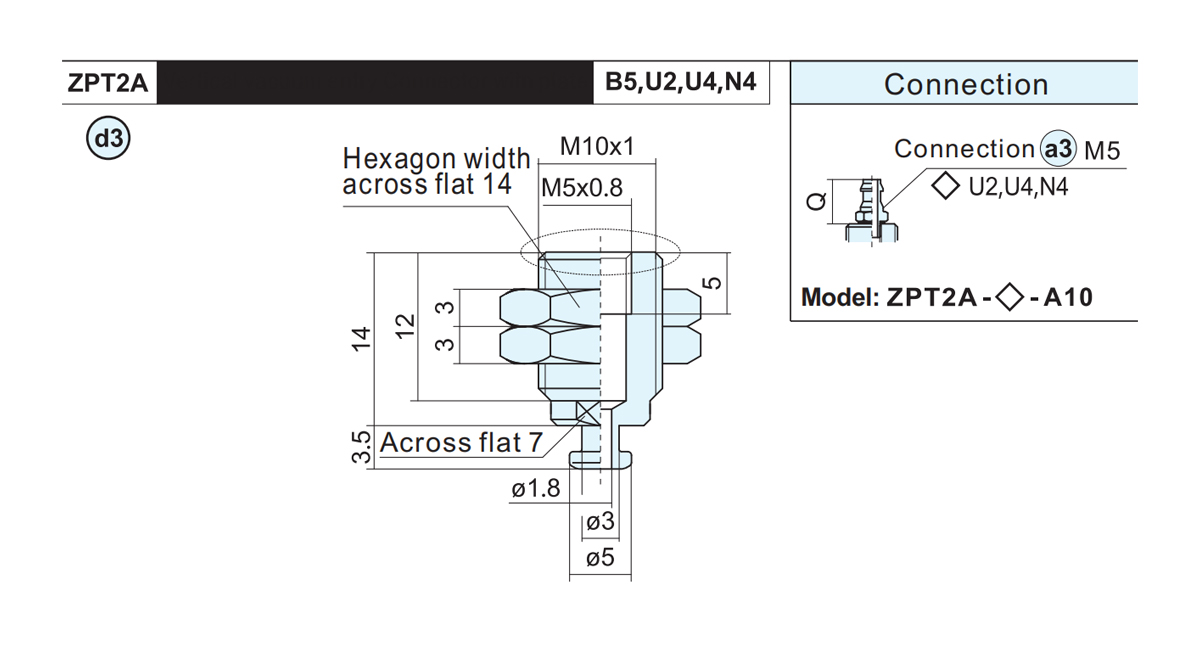

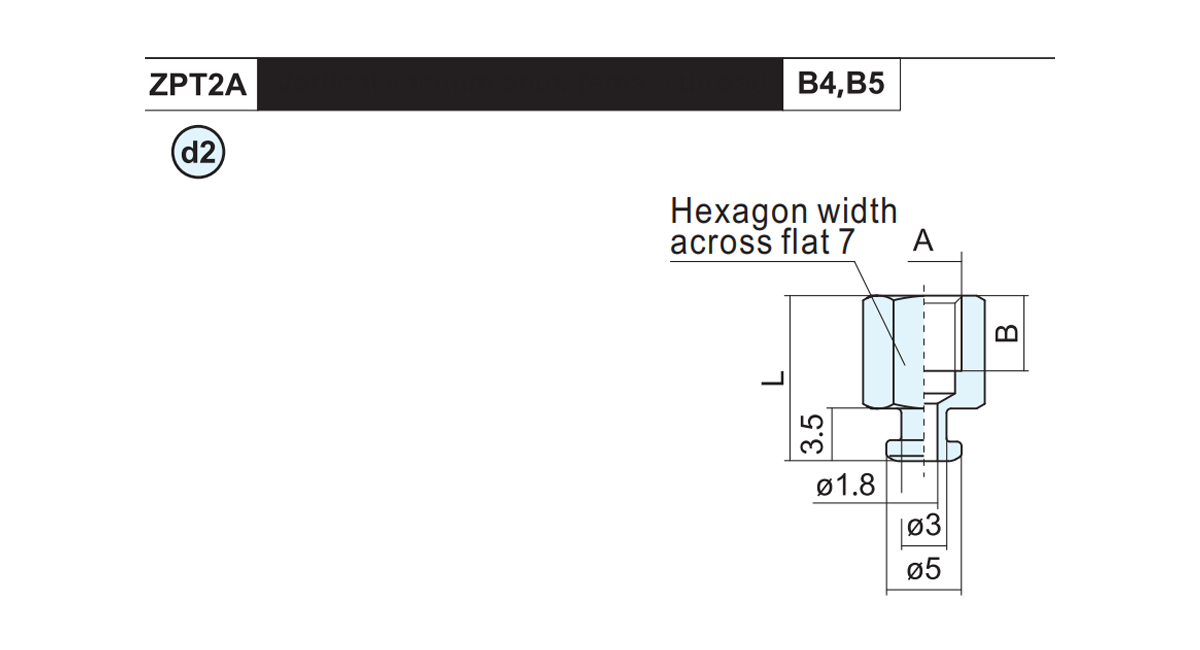

    Adapterpartnr A B L Vekt Gjeldende pute
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

    Adapter del nr Vekt Gjeldende pute
    ZPT2A-B5-A10 11 C1 C2

    Adapter del nr Vekt Vekt Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

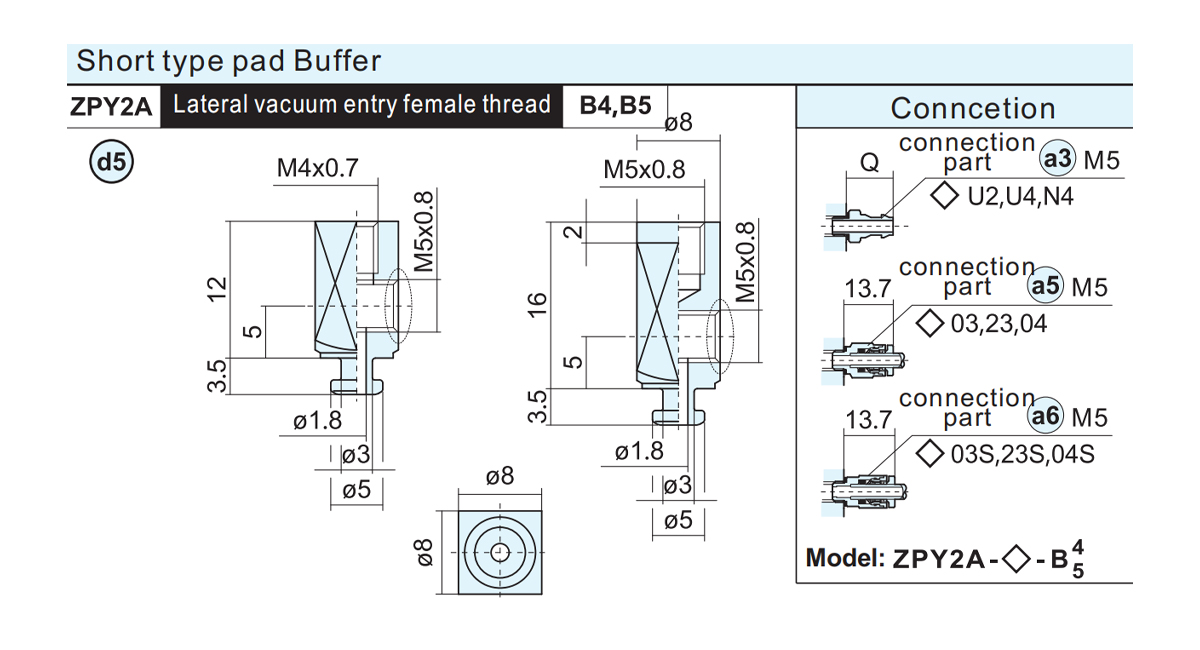

    Adapter del nr Vekt Gjeldende pute
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

    Adapter del nr Vekt Gjeldende pute
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

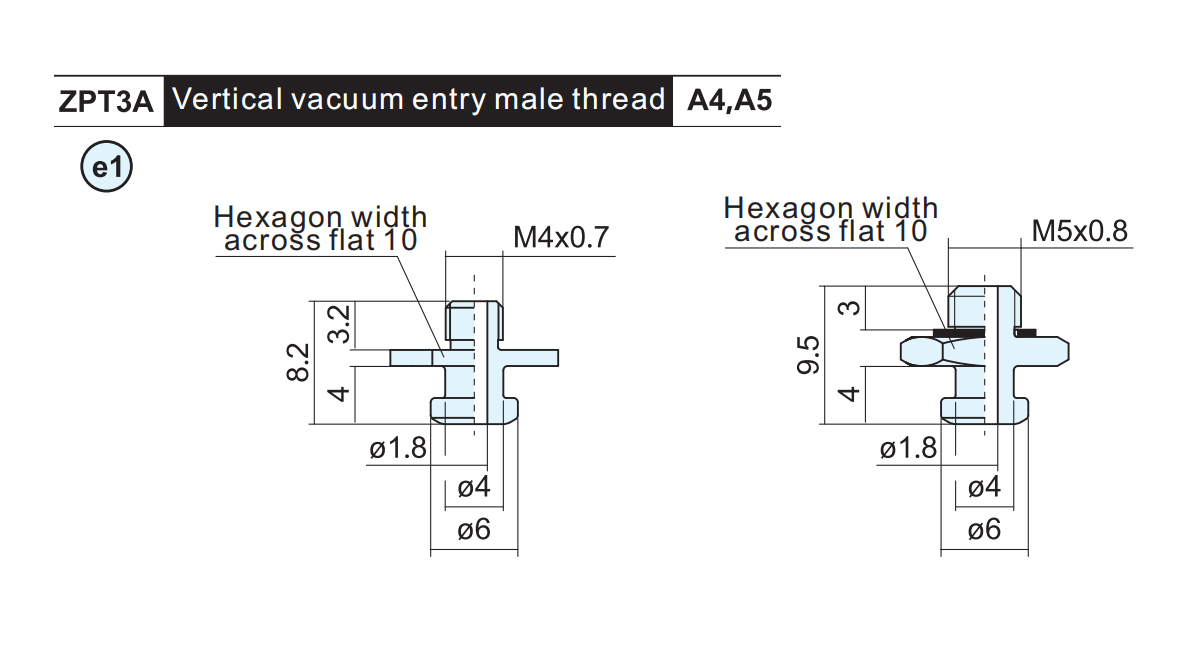

    Adapter del nr Vekt Gjeldende pute
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

    Adapter del nr A B L Vekt Gjeldende Pad
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

    Adapter del nr Vekt Tilknytning Gjeldende Pad
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

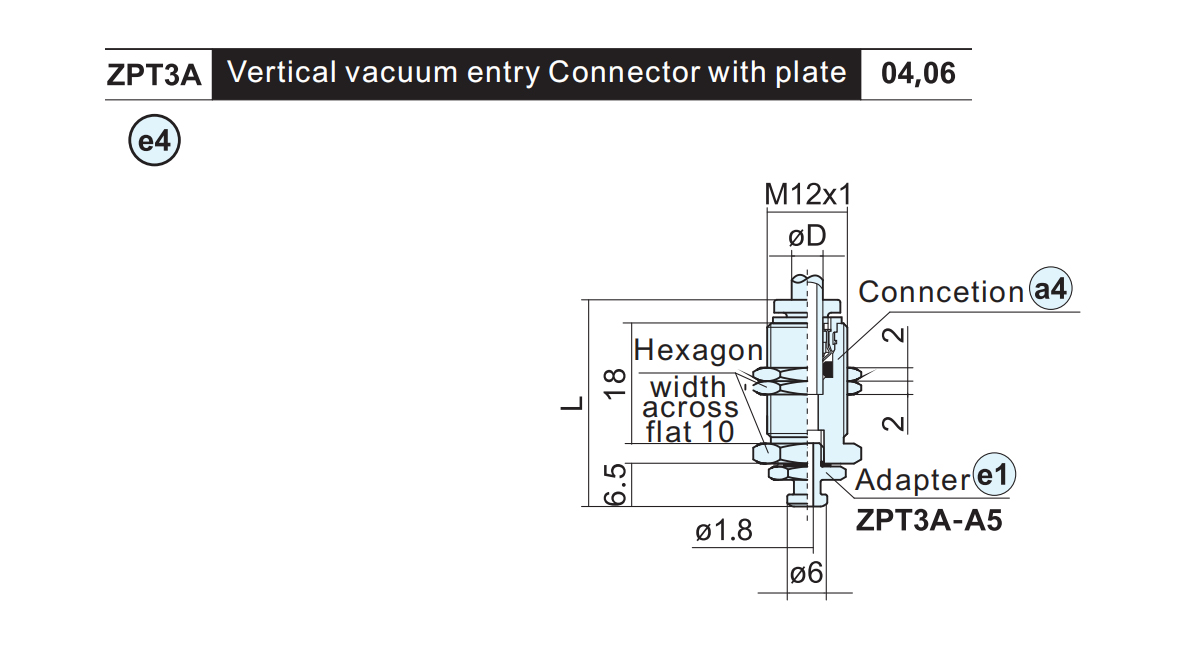

    Adapter del nr. ØD L Vekt Tilknytning Gjeldende pute
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

    Adapter del nr Vekt Gjeldende pute
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

    Adapter del nr Vekt Gjeldende pute
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

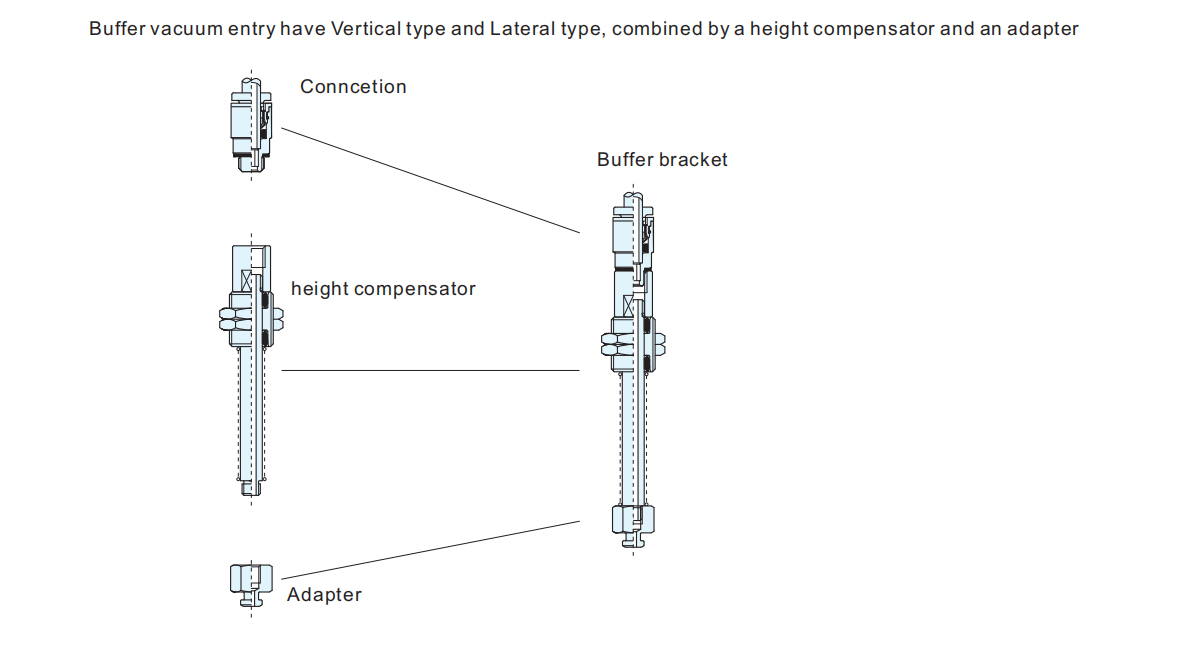

    Modelllllllllll A B C ● Vekt
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ● Høydekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag(mm):6,10,15,25

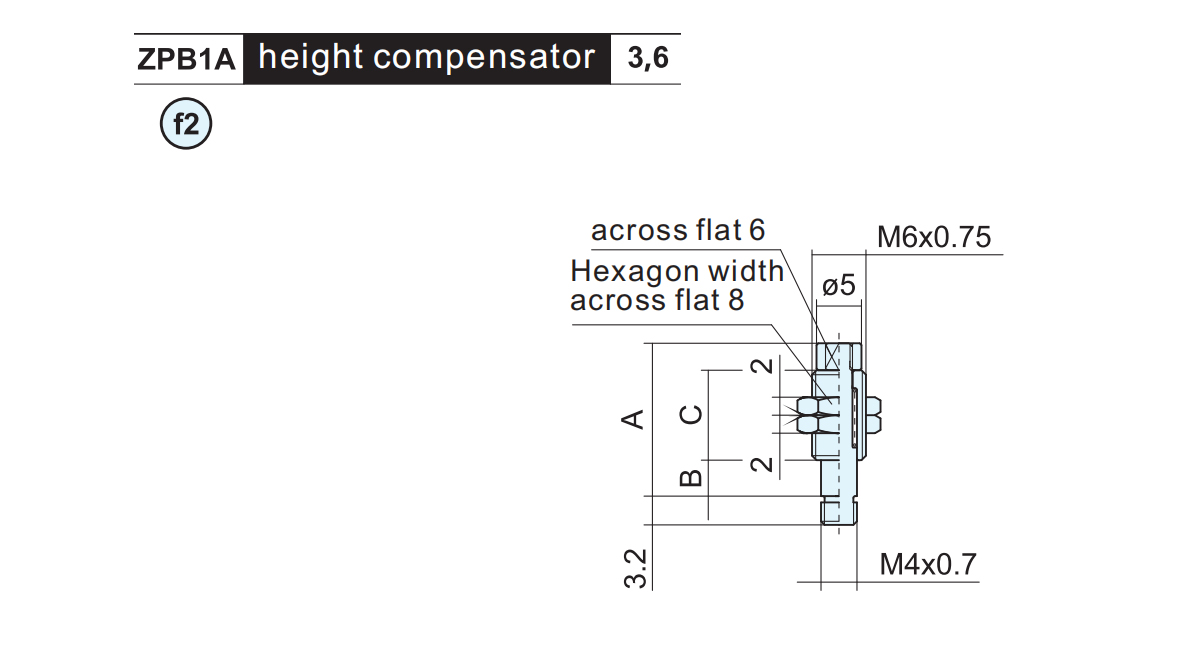

    Modelllllllllll A B C Vekt
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    Modelllllllllll A B C ● Vekt
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ● Høydekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag:3,6,10

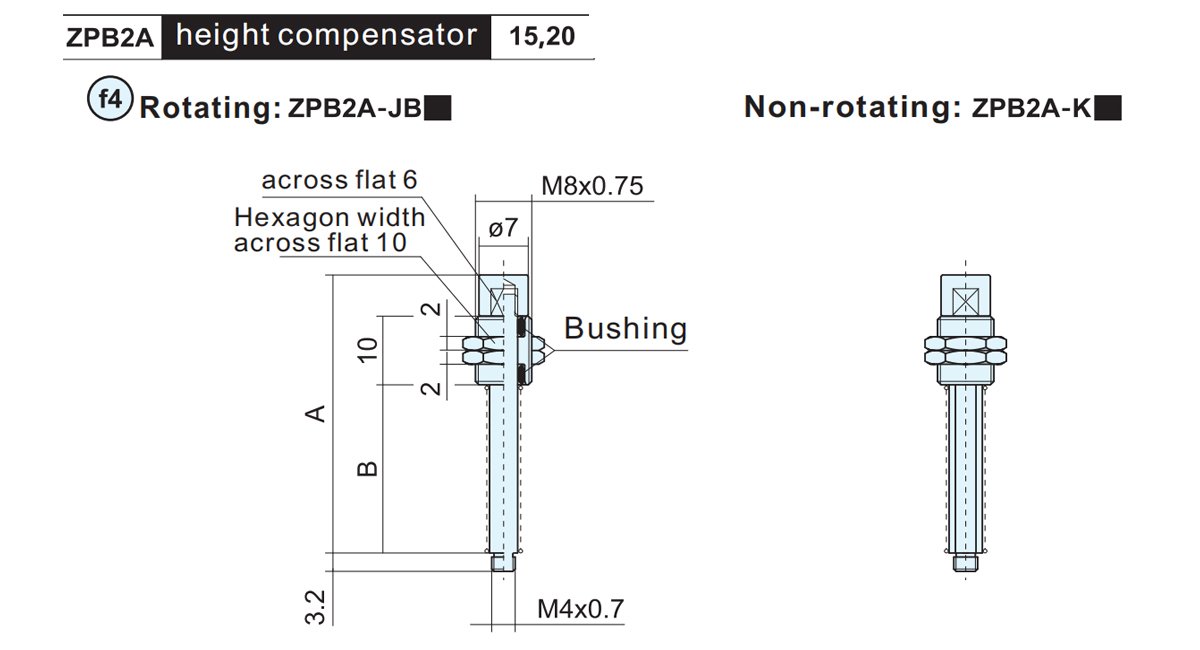

    Modelllllllllll A B ● Vekt
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ● Høydekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag:15,20

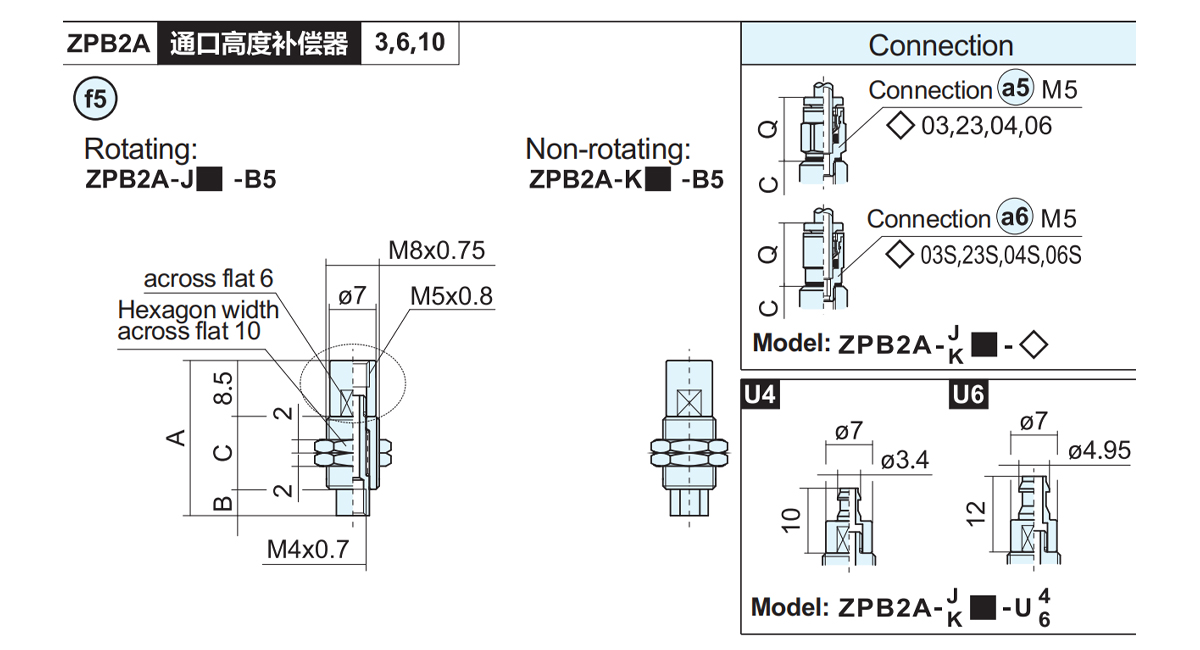

    Modelllllllllll A B C ● Vekt
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ● Høydekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag:3,6,10

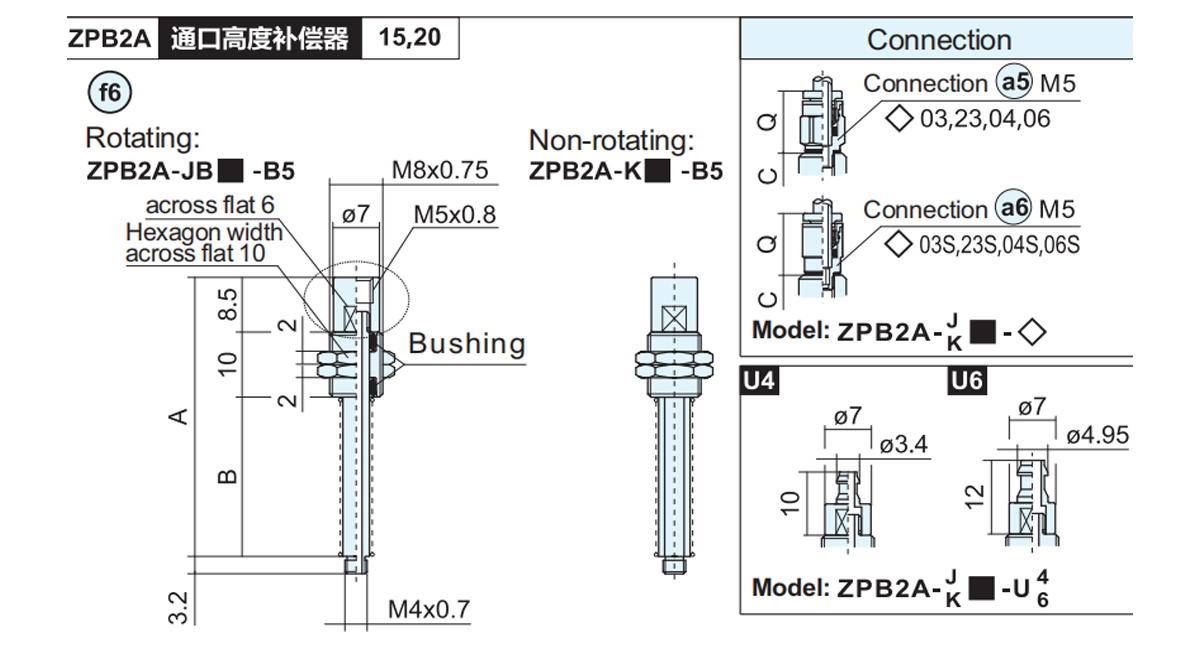

    Modelllllllllll A B ● Vekt
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Høydekompensatortype: Roterende (J), Ikke-roterende (K) □ Bufferslag: 15,20

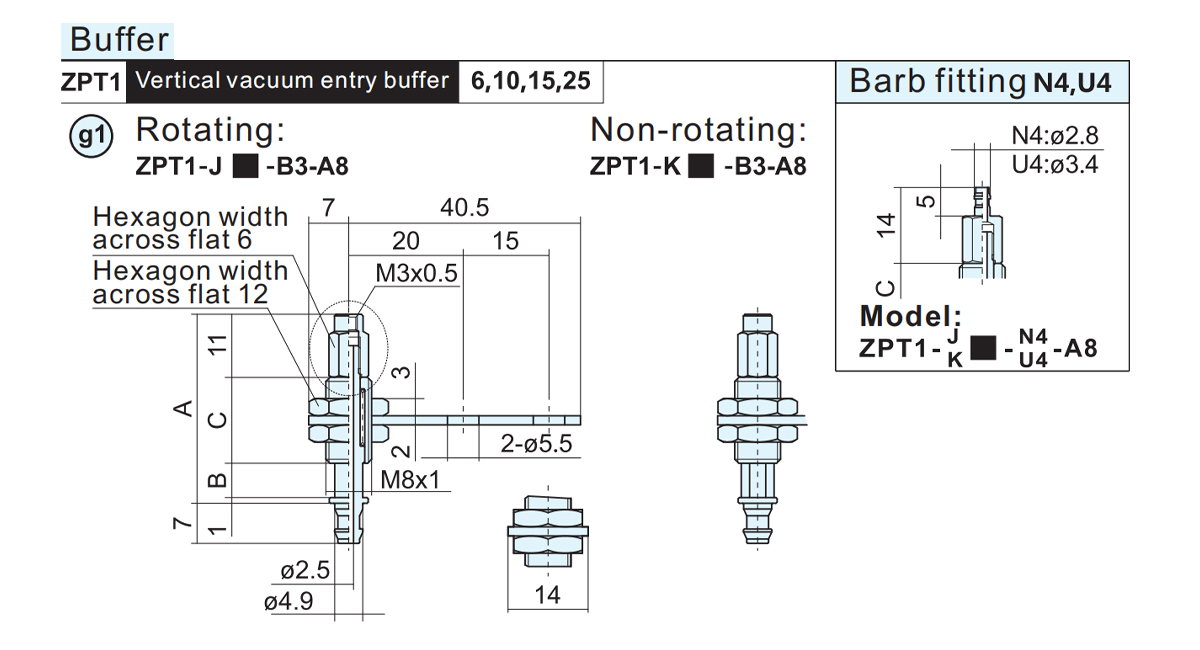

    Modelllllllllll A B C ● Vekt Gjeldende Pad
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Høydekompensatortype: Roterende(J),Ikke-roterende(K)■Bufferslag(mm):6,10,15,25

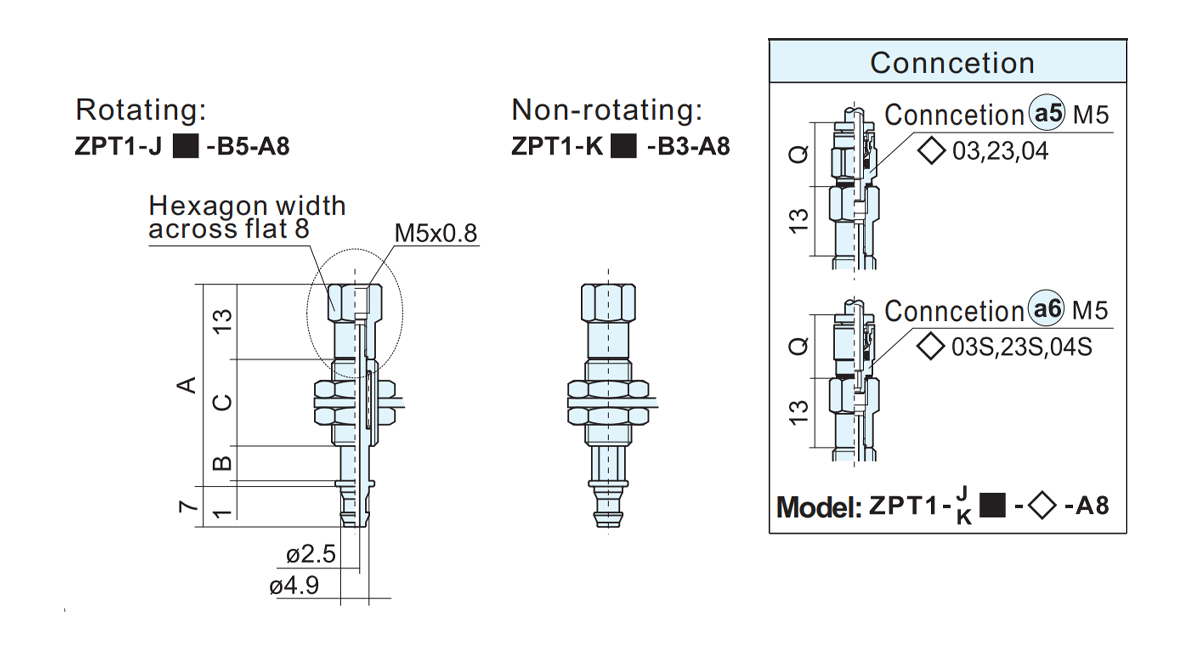

    Modelllllllllll A B C ● Vekt Gjeldende Pad
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Modelllllllllll A B C Vekt Gjeldende Pad
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Bufferslag:3,6

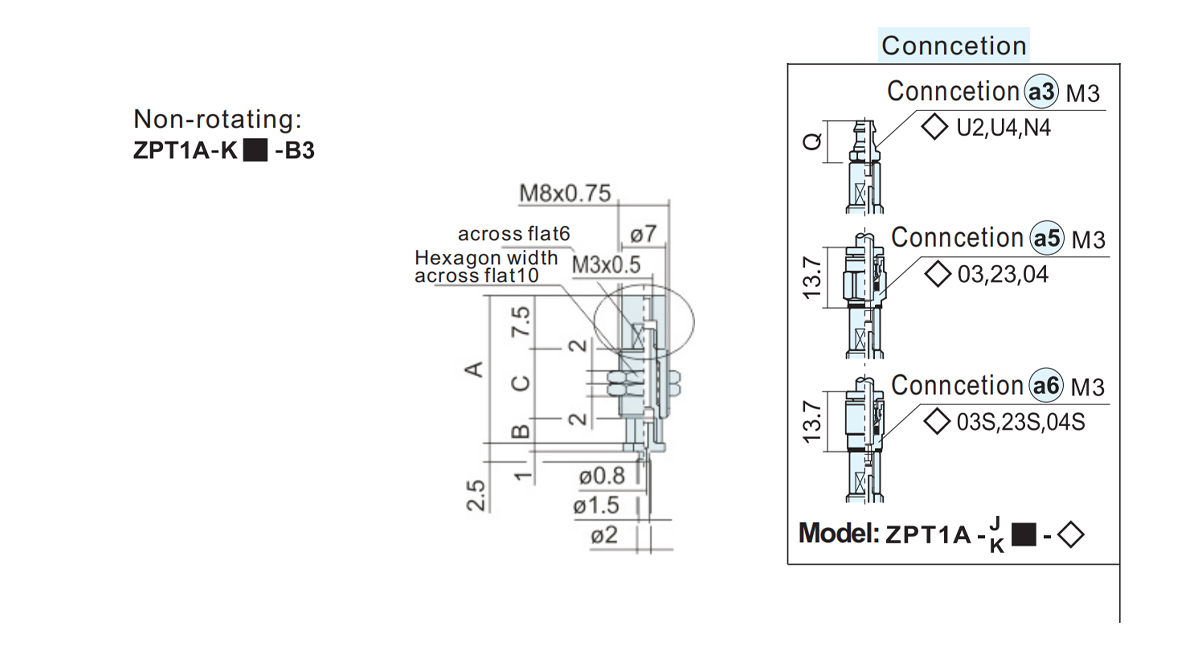

    Modelllllllllll A B C Vekt Gjeldende Pad
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
