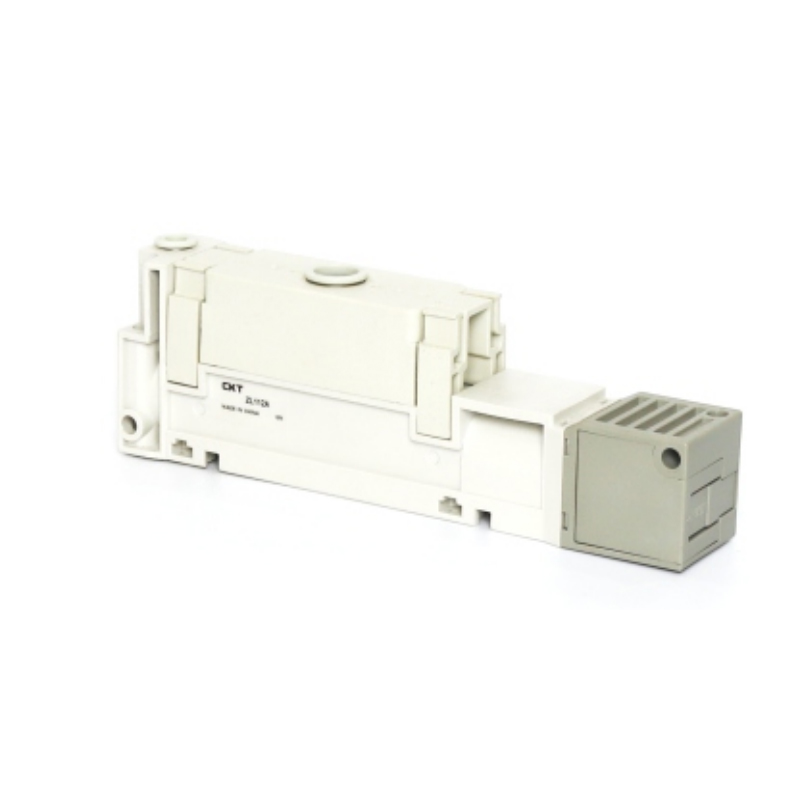

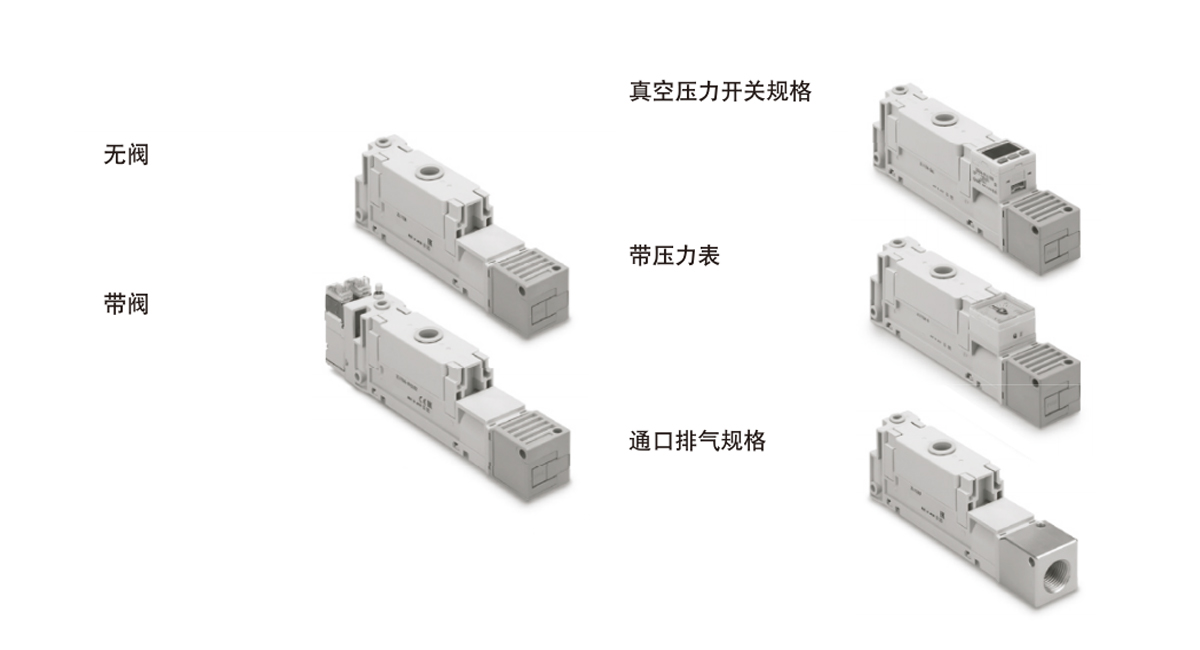

ZL1-serien flertrinns vakuumutkaster
  • ZL1-serien flertrinns vakuumutkaster
ZL-serien flertrinns vakuumgenerator

ZL1-serien flertrinns vakuumutkaster

ZL1 Series Multistage Vacuum Ejector vedtar en flertrinns vakuumstrukturdesign, som realiserer effektiv vakuumgenerering gjennom komprimert gassdrift. Den er egnet for rask konstruksjon av stabilt negativt trykkmiljø innen felt som industriell automasjon, materialhåndtering og presisjonsproduksjon.

Kjernefunksjoner
1. Flertrinns vakuumprinsipp

Serievakuumenheten forsterker gradvis den negative trykkeffekten, bryter gjennom vakuumgradsgrensen til enkelttrinnsstrukturen og forbedrer den ultimate sugeytelsen betydelig.

2. Bredt vakuumområde

Den kan dekke mellomvakuum til høyvakuumområdet, og oppfyller de dynamiske justeringskravene til adsorpsjonskraftgradienten under forskjellige arbeidsforhold.


3. Kompakt struktur

Den integrerte flytkanalen og modulære komponentdesign reduserer systemets fotavtrykk og tilpasser seg mobilt utstyr og tett produksjonslinjeoppsett.


4. Mediekompatibilitet

Hovedstrukturen har god toleranse for tørr trykkluft og inert drivgass, noe som reduserer risikoen for mediekorrosjon.


5. Industrielt miljøtoleranse

Nøkkelkomponentene er optimalisert for anti-forurensning og vibrasjoner, og opprettholder stabil vakuumytelse i støv-, oljetåke- og mekaniske påvirkningsscenarier.

E-post: manager@cktworld.com
Last ned
FORRIGE：ZL3/ZL6-serien flertrinns vakuumutkaster
NESTE：ZL212-serien flertrinns vakuumutkaster

  • Vakuumgenerator spesifikasjoner
    Modelllll ZL1
    Dysediameter [mm] 1.2
    Standard tilførselstrykk
    [MPa]     		Ventilløs 0.33
    Med ventil 0.35
    Maksimalt vakuumtrykk [kPa] Merknad 1) -84
    Maksimal inhalasjonsstrømningshastighet [L/min (ANR)] Merknad 1) 100
    Luftforbruk [L/min (ANR)] Merknad 1) 57
    Tilførselstrykkområde [MPa] 0,2–0,5
    Driftstemperaturområde [°C] 5~50 (ingen kondens)
    Bruk væske Luft

    Tilførselsventil, bruddventilspesifikasjoner
    Modelllll SYJ5□4
    Responstid (ved 0,5 MPa) Merknad 1) Mindre enn 25 ms
    Maksimal driftsfrekvens 5 Hz

    Spesifikasjoner for trykkmåler
    Modelllll ZL112A-PG1-A ZL112A-PG2-A
    Væske brukt Luft
    Trykkområde -100~100kPa -30inHg～14psi
    Skalavinkel 230°
    Nøyaktighet ±3 % F.S. (full skala)
    Driftstemperaturområde 0–50 ℃
    Materiale Skal: Polykarbonat/ABS harpiks

    Eksosstøy (referanseverdi)
    Modelllll ZL1
    Eksosstøy [dB(A)] 65

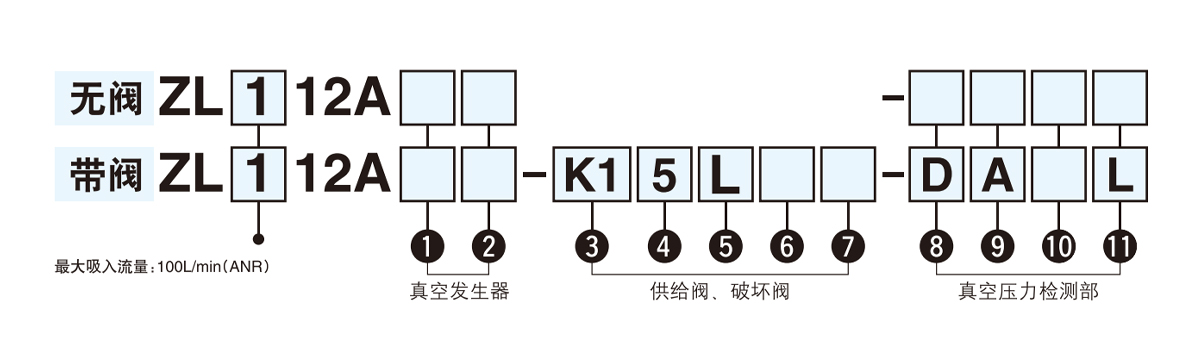

  • ① Tilførsel (P) og vakuum (V) port/hurtigskifte koblingsdimensjoner
    Mark Tilførselsport (P). Vakuum (V) port Symbol for trykkmålerenhet※
    Umerket 06 (metrisk) 012 (metrisk) kPa

    ②Eksosspesifikasjoner

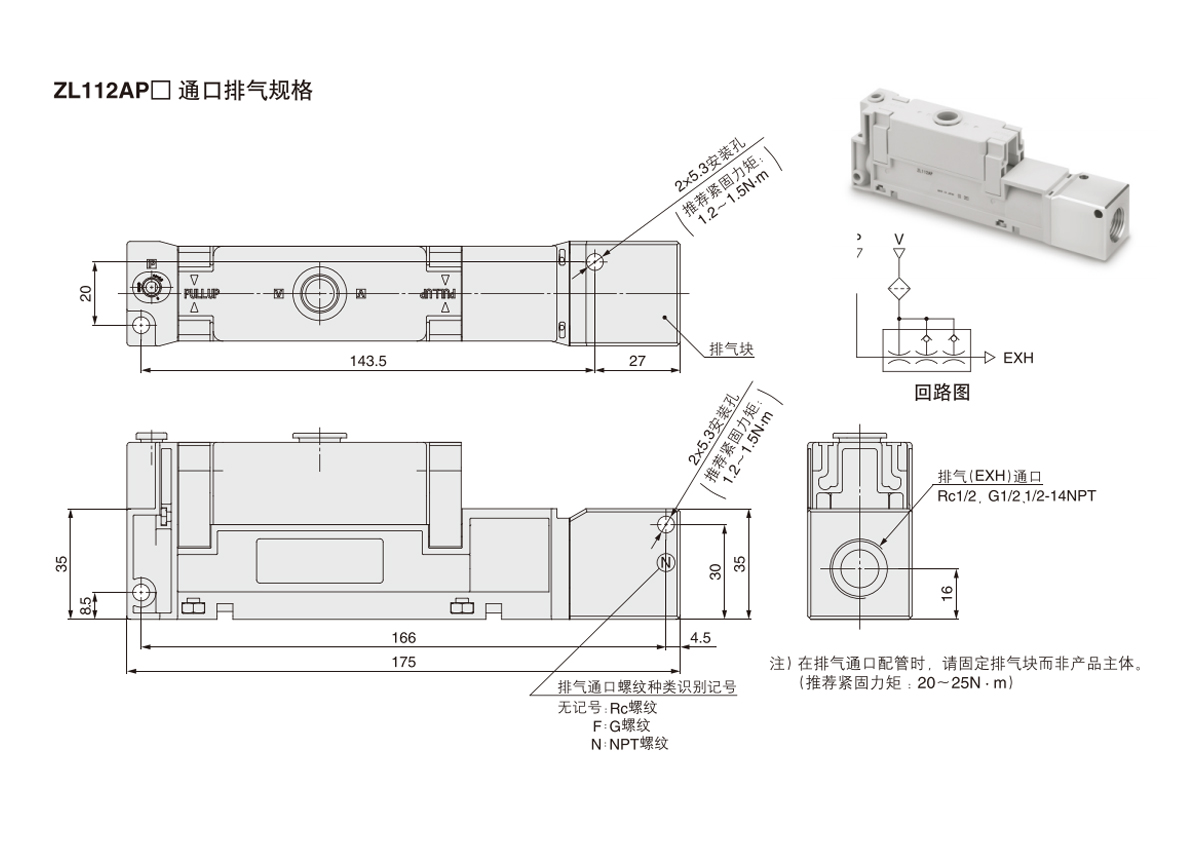

    Umerket Eksos lyddemper
    P Rc1/2 port eksos

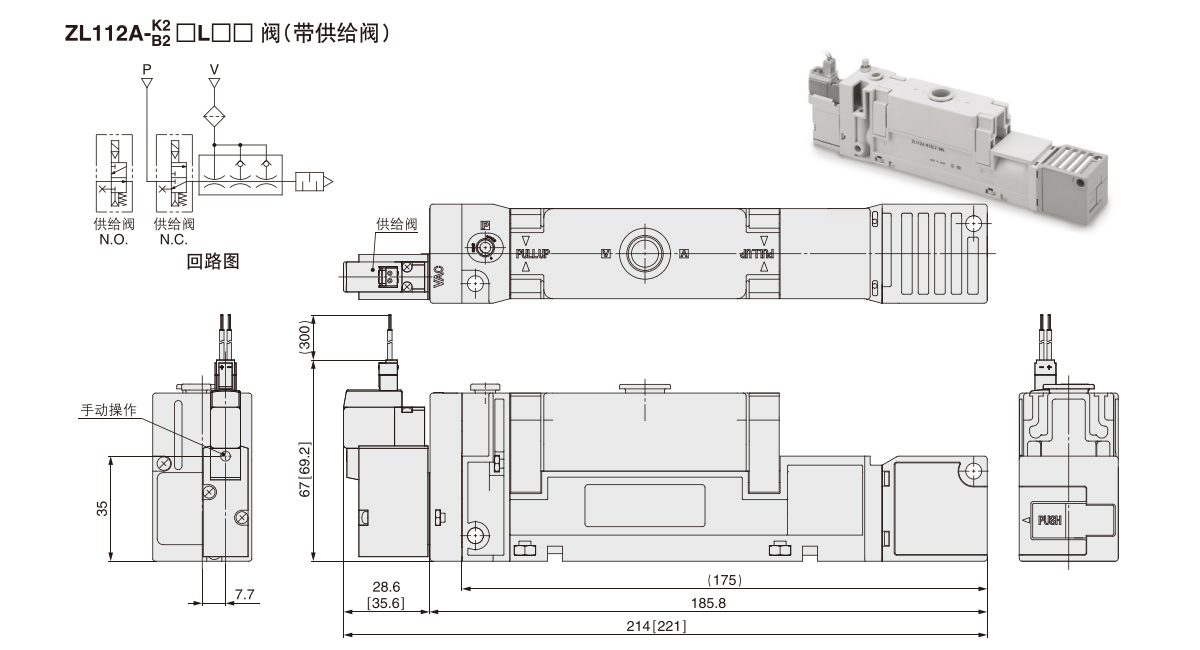

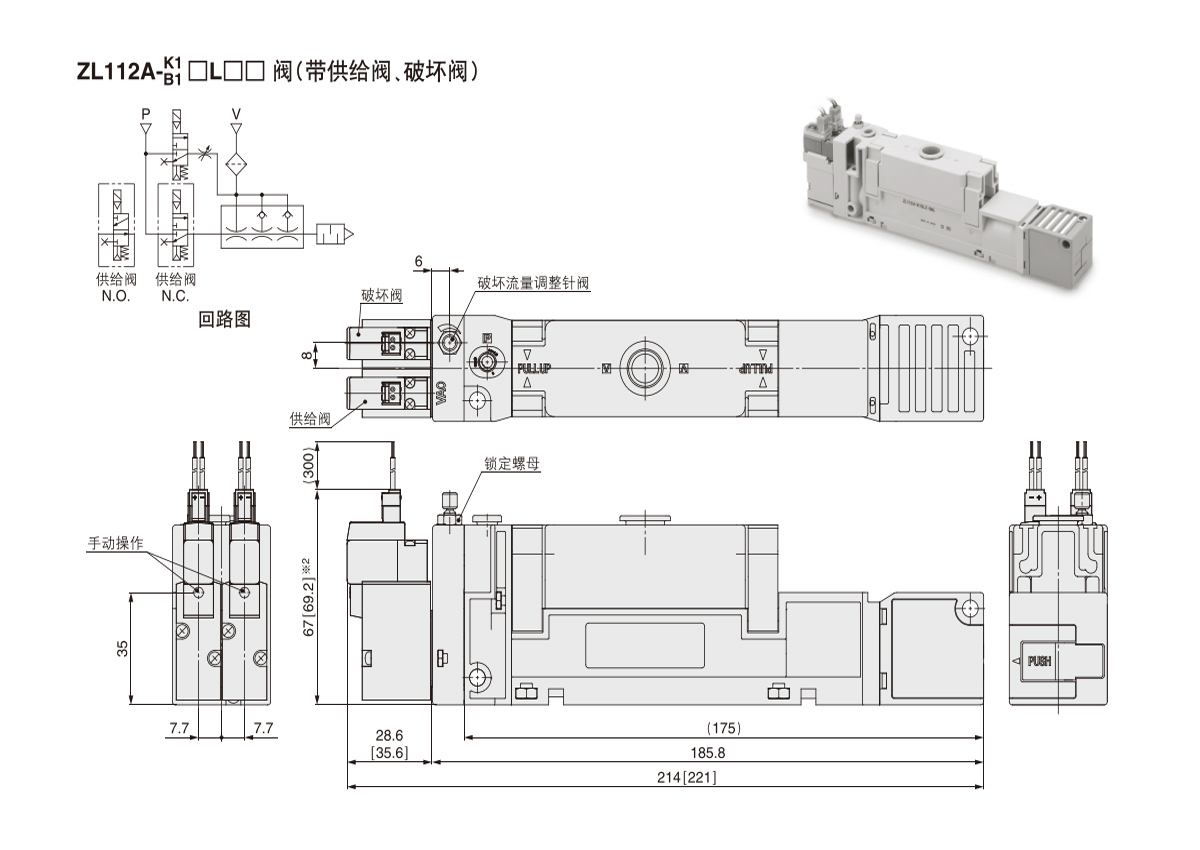

    ③ Kombinasjon av tilførselsventil og bruddventil
    K1 Tilførselsventil (N.C.), bruddventil (N.C.)

    ④ Nominell spenning
    DC spesifikasjoner CE-samsvar
    5 DC24V

    ⑤ Ledningsutgangsmetode  (L-type stikkontakt)
    L: Med ledning
    (lengde 300 mm)

    ⑥ Indikatorlys og overspenningsbeskyttelseskrets
    Umerket Ingen indikatorlampe eller overspenningsbeskyttelseskrets

    ⑦ Manuell betjening
    Umerket Ikke-låsende push-type

    ⑧ Vakuumtrykktestavdeling
    Umerket Ingen
    GN Vakuumtrykktestport: (Rc1/8)
    G Trykkmåler※

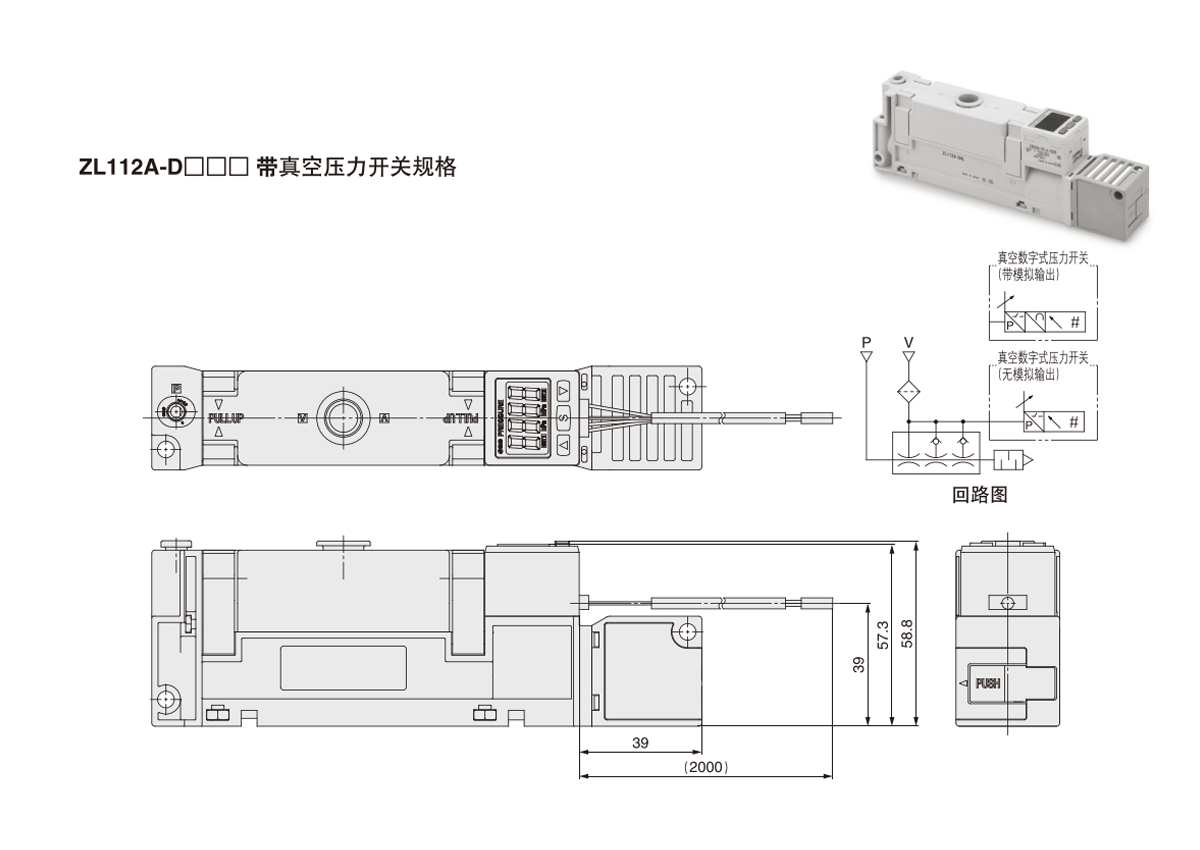

    D Vakuum trykkbryter
    ※Når rørskjøten til ① er metrisk: kPa enhetssymbol

    ⑨Utgangsspesifikasjoner
    ⑧Gjelder bare når D er valgt i vakuumtrykkdeteksjonsseksjonen.
    ⑩Enhetsspesifikasjoner N NPN kollektor åpen krets 1 utgang
    P PNP åpen samler 1 utgang
    A NPN kollektor åpen krets 2 utganger
    B PNP åpen kollektor 2 utganger
    ⑪ Ledningsspesifikasjoner Umerket Med enhetskonverteringsfunksjon
    M SI-enhet fast (kPa)
    Umerket Trådløs
    L Kablet kabel med plugg (2m)

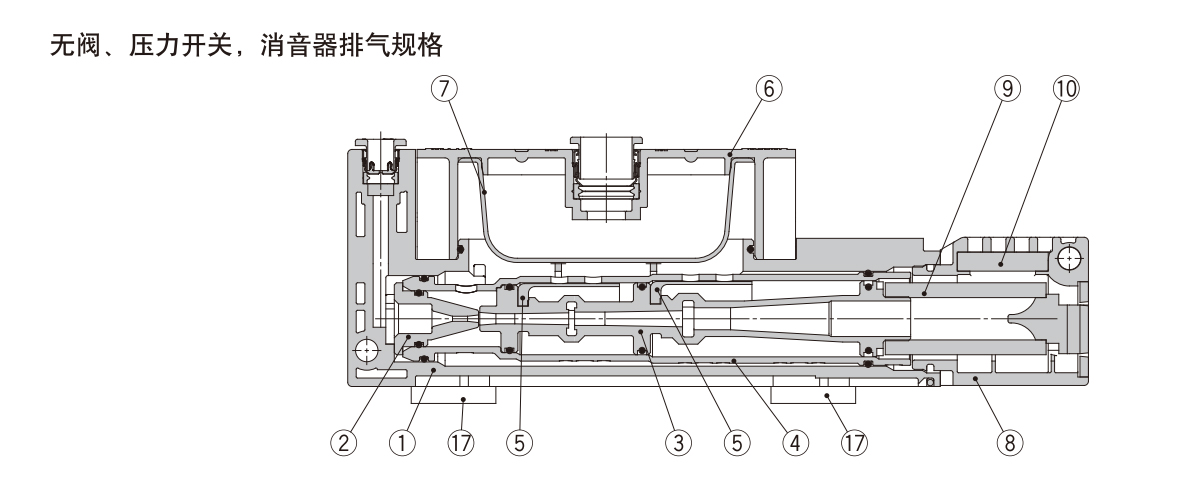

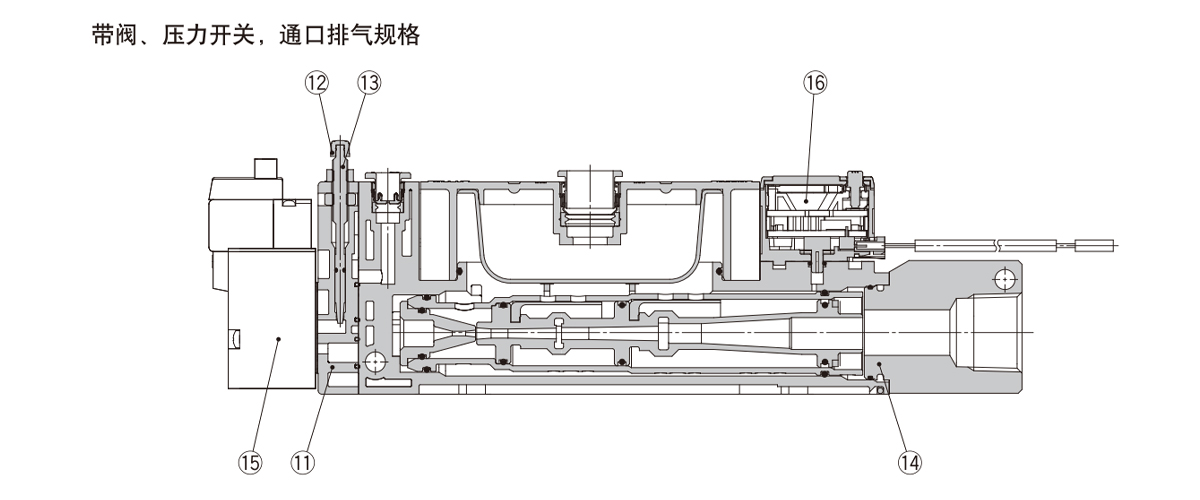

  • Komponentdeler
    Nummer Navn Materiale
    1 Hoveddel PBT
    2 Dyse POM
    3 Laval munnstykke PBT
    4 Vedlegg POM
    5 Enveisventil FKM
    6 Sugedeksel PBT
    7 Filterelement Ikke-vevd stoff
    8 Demperhusenhet PBT/SUS
    9 Lyddempermateriale 1 Harpiks
    10 Lyddempermateriale 2 Harpiks
    11 Ventilplate PBT
    12 Håndhjul POM
    13 Nåleventil Messing (elektroløs nikkelbelegg)
    14 Passasjeblokkmontering Aluminiumslegering/NBR/SUS
    15 Tilførselsventil, bruddventil -
    16 Vakuum trykkbryter -
    17 Bunnmonteringskobling Messing (elektroløs nikkelbelegg)
    18 Tetningsmateriale (O-ring, etc.) HNBR/NBR
    19 Monteringsskruer Stee

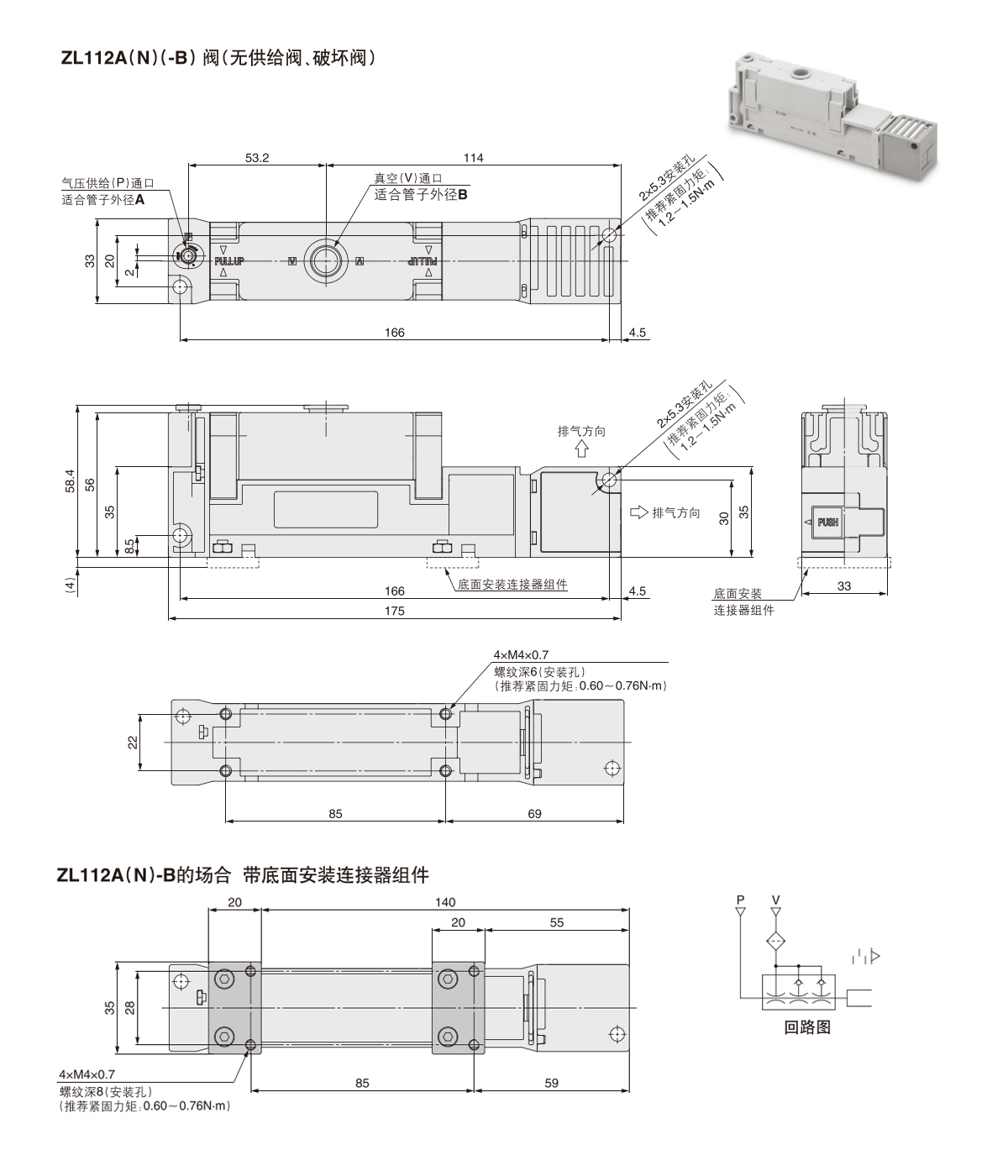

    Portstørrelse
    A B
    ZL112A 6 12
