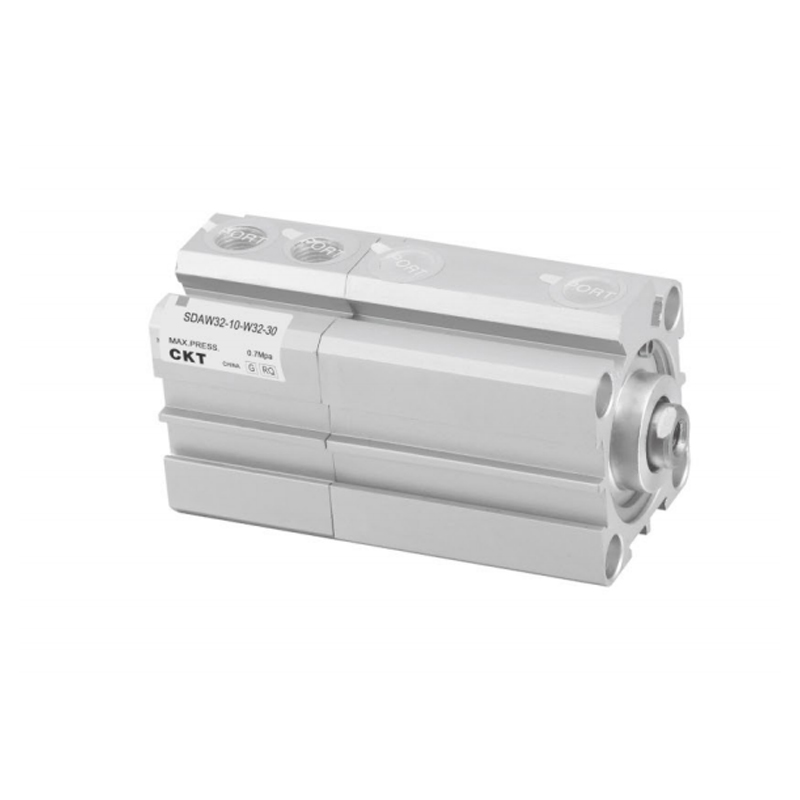

SDAW-serien tynn dobbeltakset flerposisjonssylinder
  • SDAW-serien tynn dobbeltakset flerposisjonssylinder
Tynn sylinder

SDAW-serien tynn dobbeltakset flerposisjonssylinder

SDAW Series Thin Double-Axis Multi-Position Sylinder er en tynn sylinder designet for høy plasseffektivitet og krav til flere stasjoner. Dens toaksede styrestruktur og flerposisjonsparkeringsevne optimaliserer kompaktheten til utstyrsoppsettet og sikkerheten til bevegelsesbanen betydelig.

(1) Ultratynn kroppsdesign
Ved å bryte gjennom tykkelsesgrensen til tradisjonelle sylindre, er den aksiale størrelsen sterkt komprimert, egnet for automatiseringsmodulintegrasjon med strenge plassbegrensninger.

(2) Dobbeltsidig stiv styrestangstruktur
De høystyrke ledestengene som er konfigurert parallelt undertrykker effektivt stempelstangens avbøyningsmoment og sikrer banenøyaktigheten til endeeffektoren under komplekse belastninger.

(3) Programmerbar parkering med flere posisjoner
Støtter nøyaktig låsing og gjentatt posisjonering av mer enn to forhåndsbestemte posisjoner innenfor kjøreområdet gjennom eksterne bremseenheter eller ventilgruppekonfigurasjoner.

(4) Svært tilpasningsdyktig aktuator
Valgfrie magnetiske bryterspor og diversifiserte monteringsgrensesnitt (bunn-/endeflenstype) er tilgjengelige for å møte de mekaniske/elektriske integrasjonskravene til vanlige automasjonsplattformer.

(5) Lettvekts dynamisk respons
Den interne strømningsbanen og stempelenheten til sylinderen er optimalisert for å øke frekvensen av frem- og tilbakegående bevegelse samtidig som utgangskraften opprettholdes for å møte kravene til slagintensive arbeidsforhold.

E-post: manager@cktworld.com
Last ned
FORRIGE：Ingen forrige artikkel
NESTE：SDAT-serien tynn flerposisjonssylinder

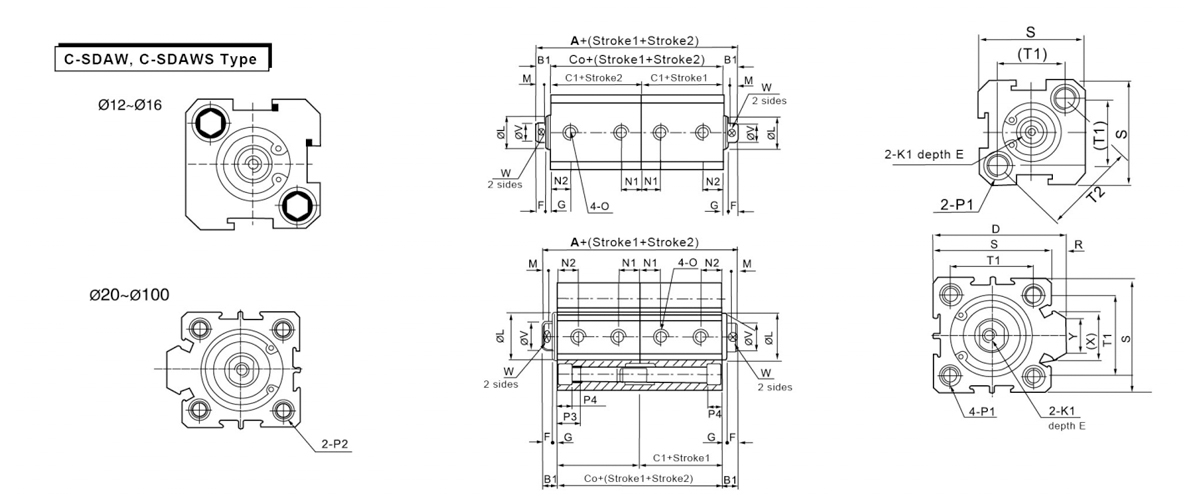

  • Skjema Uten Auto Switch Med Auto Switch B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Borestørrelse
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 gjenger M5×0,8 gjennomgående hull:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 gjenger M5×0,8 gjennomgående hull:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Begge sider:φ6,5 gjenger M5×0,8 gjennomgående hull:φ4,2 Begge sider:φ6,5 gjennomgående hull:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Begge sider:φ8,2 gjenger M6×1,0 gjennomgående hull:φ4,6 Begge sider:φ8.2 gjennomgående hull:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Begge sider:φ8,2 gjenger M6×1,0 gjennomgående hull:φ4,6 Begge sider:φ8.2 gjennomgående hull:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Begge sider:φ10 gjenger M8×1,25 gjennomgående hull:φ6,5 Begge sider:10 gjennomgående hull:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Begge sider:Φ11 gjenger M8×1,25 gjennomgående hull:φ6,5 Begge sider:φ11 gjennomgående hull:φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Begge sider:Φ11 gjenger M8×1,25 gjennomgående hull:φ6,5 Begge sider:Φ11 gjennomgående hull:φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Begge sider:φ14 gjenger M12×1,75 gjennomgående hull:φ9,2 Begge sider:φ14 gjennomgående hull:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Begge sider:φ17,5 gjenger M14×2gjennomgående hull:φ11,3 Begge sider:φ17,5 gjennomgående hull:14,2 30 13 10 114 90 - 32 27 35 26
