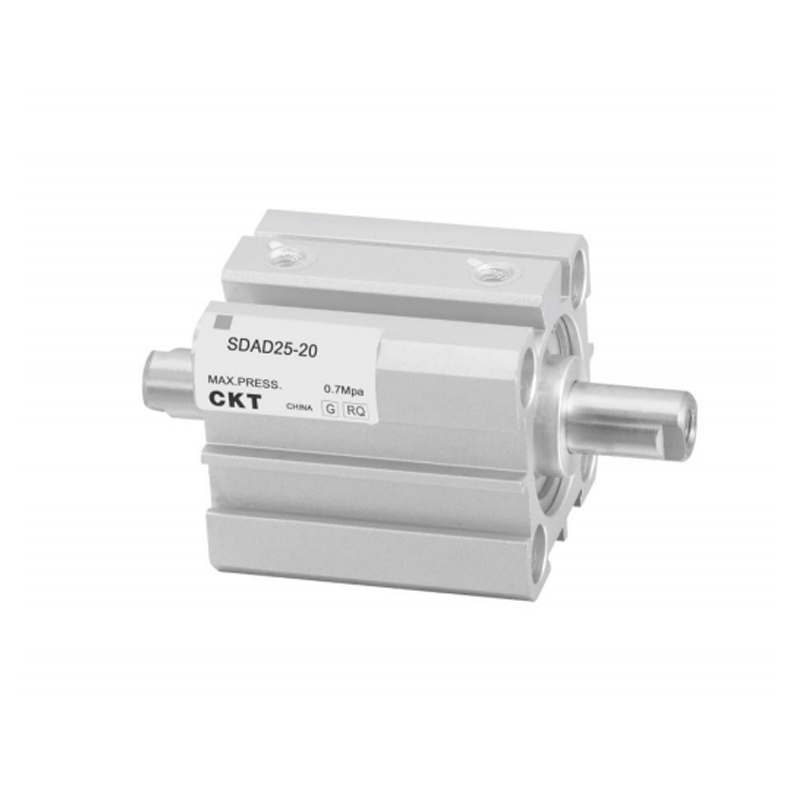

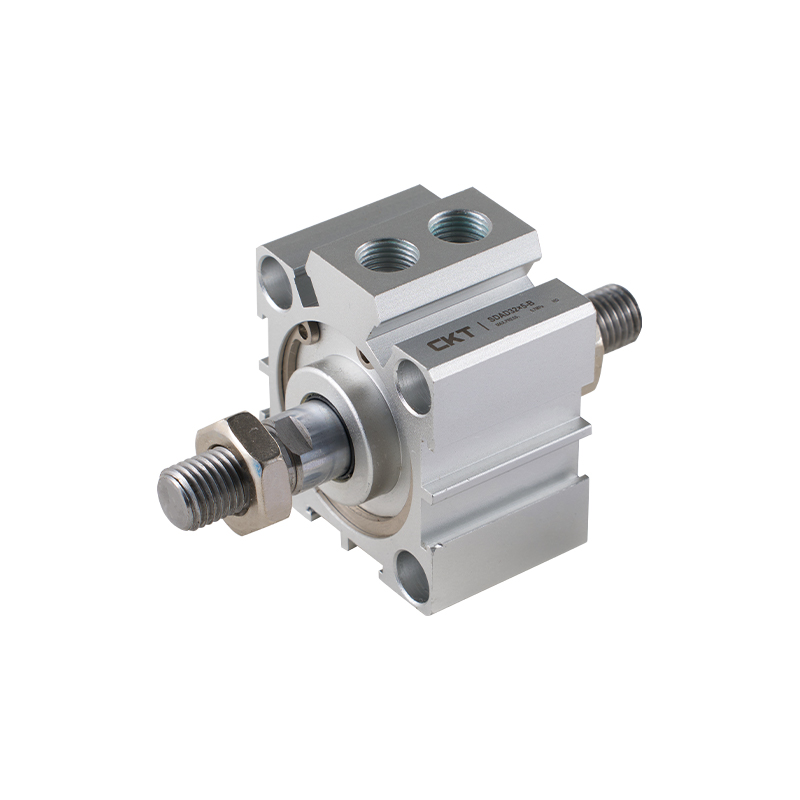

SDAD-serien tynn dobbeltakset dobbeltvirkende sylinder

SDAD Series Thin Double-Axis Dobbeltvirkende Sylinder er en kompakt pneumatisk aktuator med en tynn boks-type strukturdesign og en integrert dobbel stempelstangføringsmekanisme. Den oppnår lineær frem- og tilbakegående bevegelse gjennom toveis pneumatisk drift. Dens kjernefunksjon er å løse de stive utgangskravene under begrensede installasjonsromsforhold gjennom fysisk plassoptimalisering og høystivhetsføringsstruktur.

• Ultratynn konstruksjonskonsept
Sylindertverrsnittshøyden er betydelig komprimert, og den strukturelle dybden er redusert med ca. 30%-50% sammenlignet med konvensjonelle sylindre. Den er egnet for innebygd installasjon eller tett arrangerte scener, noe som effektivt forbedrer plassutnyttelsen av utstyr.

• Dobbeltakset antieksentrisk lastmekanisme
De to parallelle stempelstengene danner et dreiemomentundertrykkelsessystem, som samtidig tåler radielle belastninger og veltende dreiemomenter, forbedrer bevegelsesstabiliteten til endeeffektoren under eksentriske belastningsforhold, og undertrykker risikoen for stempelstangsstopp.

• Toveis pneumatisk dobbeltvirkende modus
Standardkonfigurasjonen av dual-port drivarkitekturen realiserer toveis lik kraftutgang fra stempelstangen gjennom styringen av reverseringsventilen. Både forover- og returslaget har full effekt uten behov for en returfjær.

• Skinneintegrasjon med høy stivhet
Styreakselen og sylinderkroppen har en integrert forsterket struktur, og bevegelsessvingningen reduseres av teknologi for eliminering av forhåndsspenning. Den lineære styrestivheten er omtrent 2 ganger høyere enn den for enkeltakse-sylinderen, noe som sikrer gjentatt posisjoneringsnøyaktighet innenfor toleransebåndet på ±0,1 mm.

• Modulært adaptergrensesnitt
Stempelstangenden er kompatibel med ISO-standard flyteledd, og sylinderkroppen er forhåndsinnstilt med fleraksiale monteringsgjengede hull og skinnemonteringsflater. Den støtter ikke-standard konfigurasjoner som invertert installasjon og sidemontert installasjon, som er enkel å integrere i automatiseringsmodulen.

• Dynamisk responsoptimalisering
Den lille kavitetsstrukturen forkorter luftstrømmens lade- og utslippsvei, og samarbeider med tetningskomponenter med lav friksjon for å oppnå full slaghandlingstidskontroll i området 0,1-0,3 sekunder (avhengig av slagspesifikasjonen), og oppfyller kravene til middels og høy hastighet slag.
