Standard sylinder i SC-serien (strekkstangtype). Leverandører

Hjem / Produkter / Luftsylinder / Standard sylinder / Standard sylinder i SC-serien (strekkstangtype).

Standard sylinder i SC-serien (strekkstangtype). Standard sylinder i SC-serien (strekkstangtype).
  • Standard sylinder i SC-serien (strekkstangtype).
  • Standard sylinder i SC-serien (strekkstangtype).
Standard sylinder

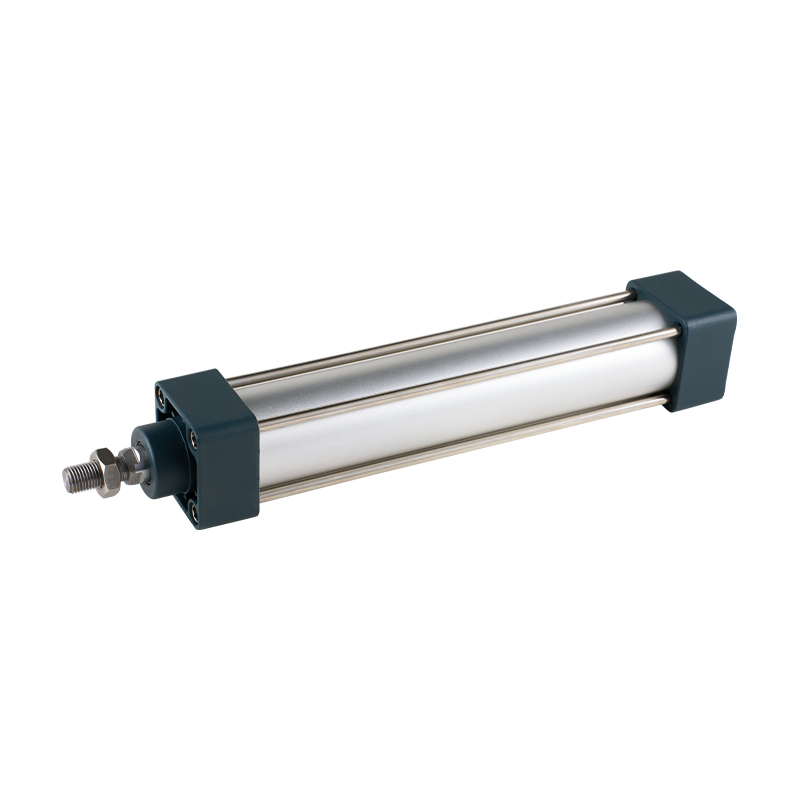

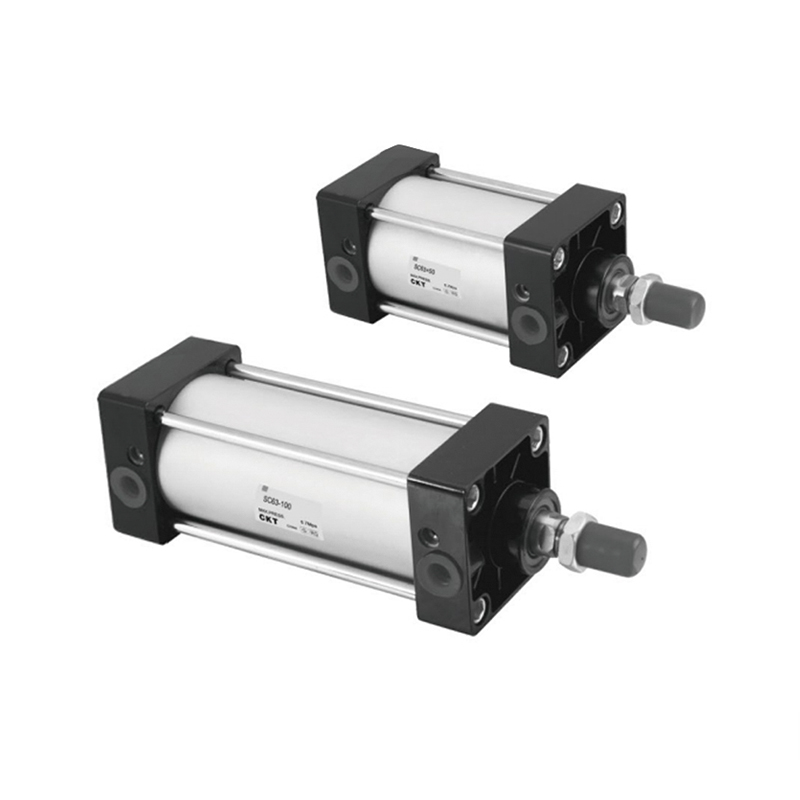

Standard sylinder i SC-serien (strekkstangtype).

1. Stempeltetningen har en spesialformet toveis tetningsstruktur med kompakt størrelse og oljelagringsfunksjon;
2. Det er en trekkstangsylinder, og front- og bakdekslene er koblet til aluminiumsrørsylinderkroppen med søyler, som har god pålitelighet;
3. Sammenlignet med ISO15552 standard sylindre, er lengden på SC-serien sylindre med samme sylinderdiameter mindre;
4. Sylinderbufferjusteringen er stabil;
5. Sylindre og sylinderinstallasjonstilbehør av ulike spesifikasjoner er tilgjengelige for kundene å velge;
6. Velg høytemperaturbestandige tetningsmaterialer for å sikre normal drift av sylinderen under 150 ℃ forhold.

E-post: manager@cktworld.com
Last ned
FORRIGE：MBB-serien standard sylinder
NESTE：Ingen neste artikkel
  • Borestørrelse (mm) 32 40 50 63 80 100
    Handling Dobbeltvirkende
    Væske Luft (skal filtreres med 40 μm filterelement)

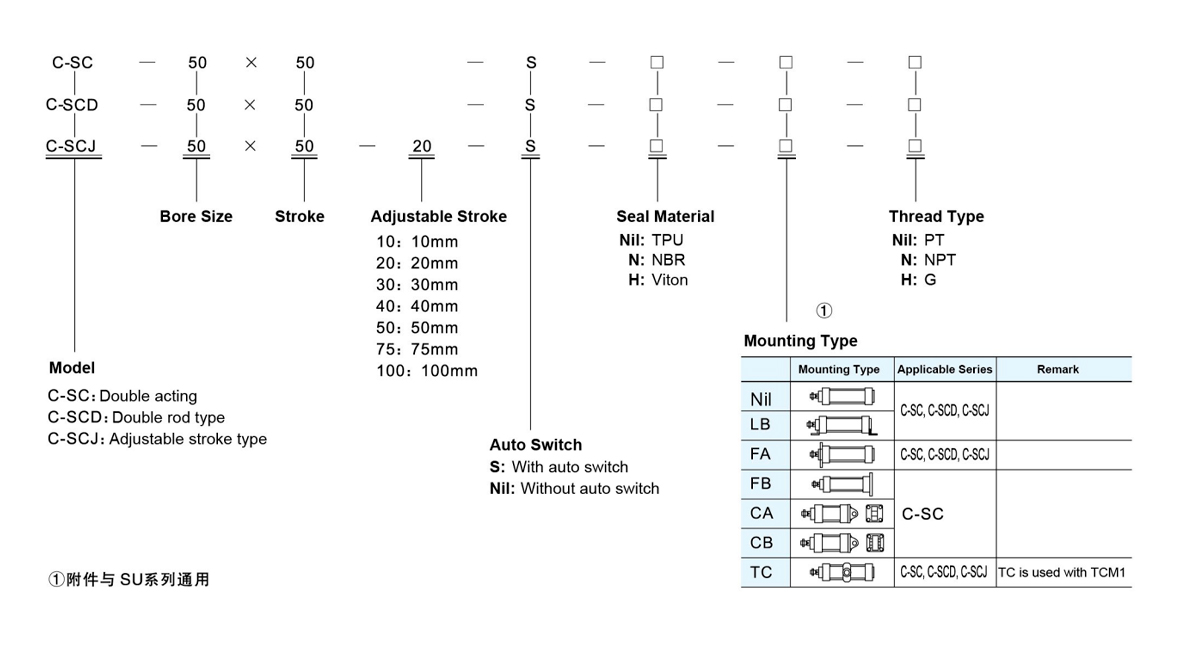

    Montering
    Type     		C-SC-serien Bacis FA FB CA CB LB TC TCM1
    C-SCD,C-SCJ-serien Bacis FA LB TC TCM1
    Driftstrykkområde 0,1~1,0 MPa(14~145Psi)
    Bevistrykk 1,5 MPa (215 psi)
    Driftstemperatur (℃) -20~80
    Driftshastighetsområde (mm/s) 30-800
    Slaglengdetoleranse 0~250 1 251~1000 1,4 1001~1500 1,8
    Pute Justerbar pute
    Pute Stroke(mm) 21 28 29
    *Portstørrelse PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- og G-trådtyper er tilgjengelige for tilkoblingen.

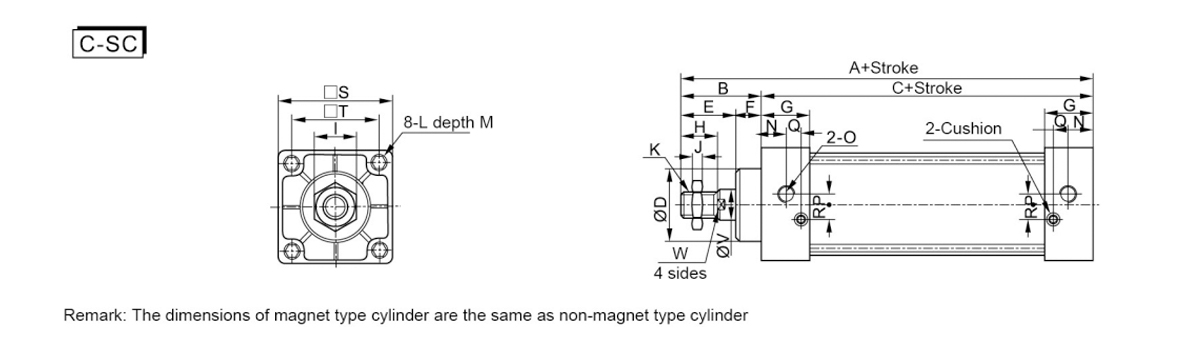

  • Bore Sizel
    Symbol     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 13.7 G1/8" 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 13.5 G1/4" 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 13.5 G1/4" 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 13.5 G3/8" 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G3/8" 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G1/2" 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1,75 15 20 G1/2" - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4" - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4" - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2,5 30 25 G3/4" - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1" - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3,5 40 30 G1" - - - 430 350 80 76

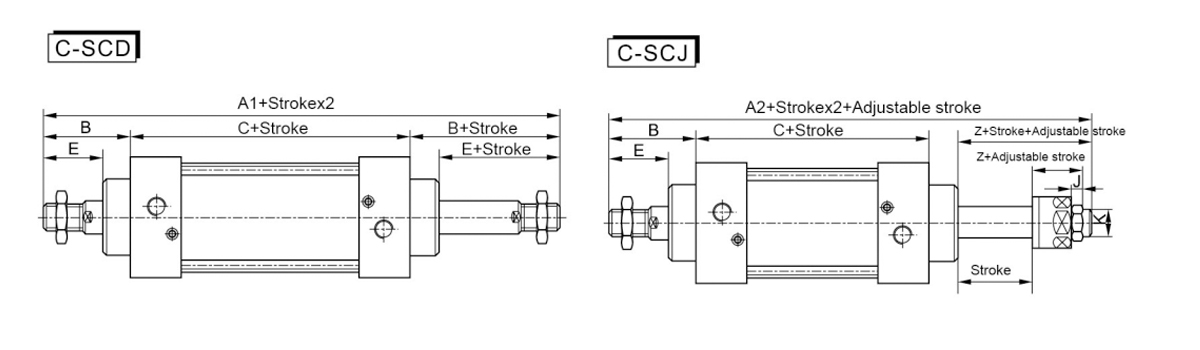

    Borestørrelse/symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Merknad:
    1. Dimensjonene til sylinderen av magnettypen er de samme som sylinderen av ikke-magnettypen
    2. Samme størrelse som C-SC standardtype for modellen viser ikke størrelsen
