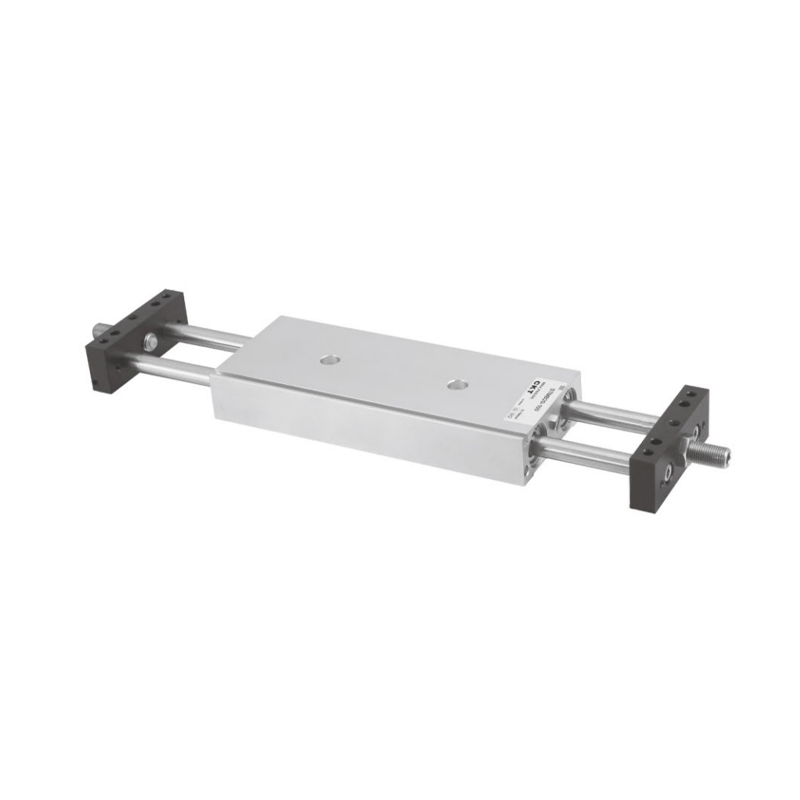

STM Series Slide Sylinder (Ø10~Ø25)
  • STM Series Slide Sylinder (Ø10~Ø25)
Slidesylinder

STM Series Slide Sylinder (Ø10~Ø25)

1. To installasjons- og festeformer: karosseriinstallasjon eller skyveinstallasjon;
2. Dobbel stempelstangstruktur gjør at sylinderen har bedre anti-bøynings- og anti-torsjonsytelse, og tåler store bevegelsesbelastninger eller sidebelastninger;
3. Bufferenheter som antikollisjonsputer eller oljetrykkbuffere i begge ender kan effektivt redusere slaghastigheten og forlenge levetiden til sylinderen;
4. Velg høytemperaturbestandige tetningsmaterialer for å sikre normal drift av sylinderen under 150 ℃ forhold.

E-post: manager@cktworld.com
Last ned
FORRIGE：Ingen forrige artikkel
NESTE：MXH-serien liten glidesylinder (lineær guide) (Ø6~Ø20)
  • Standard        spesifikasjon
    Borestørrelse (mm) 10 16 20 25
    Handling Dobbeltvirkende
    Væske Luft
    Driftstrykkområde 0,1~1,0 MPa (14~145psi)
    Bevistrykk 1,5 MPa (215 ps)
    Driftstemperatur (℃) -20~70
    Driftshastighetsområde (mm/s) 30~500
    Slaglengdetoleranse 1.00
    Pute Null Støtfangerpute eller oljebuffer (ekstrautstyr)
    *Ikke-roterende nøyaktighet ±0,1° ±0,05°
    *Rørport M5×0,8 PT1/8
    *Ikke-rotasjonsnøyaktighet refererer til vinkelen som sylinderfesteplaten kan rotere med når sylinderen er helt tilbaketrukket.
    **NPT- og G-gjengetyper er tilgjengelige for rørtilkoblingen.
    Merk: C-STM-serien er helt magnetisk.

  • Standard spesifikasjon
    Borestørrelse (mm) Standard slag (mm) Maks.slag Tillatt slag
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Merk: 1. Innenfor det tillatte slagområdet, når slaget er større enn maksimalt slag, vil ikke-standard behandling utføres. For andre spesielle slag, vennligst kontakt vårt firma.

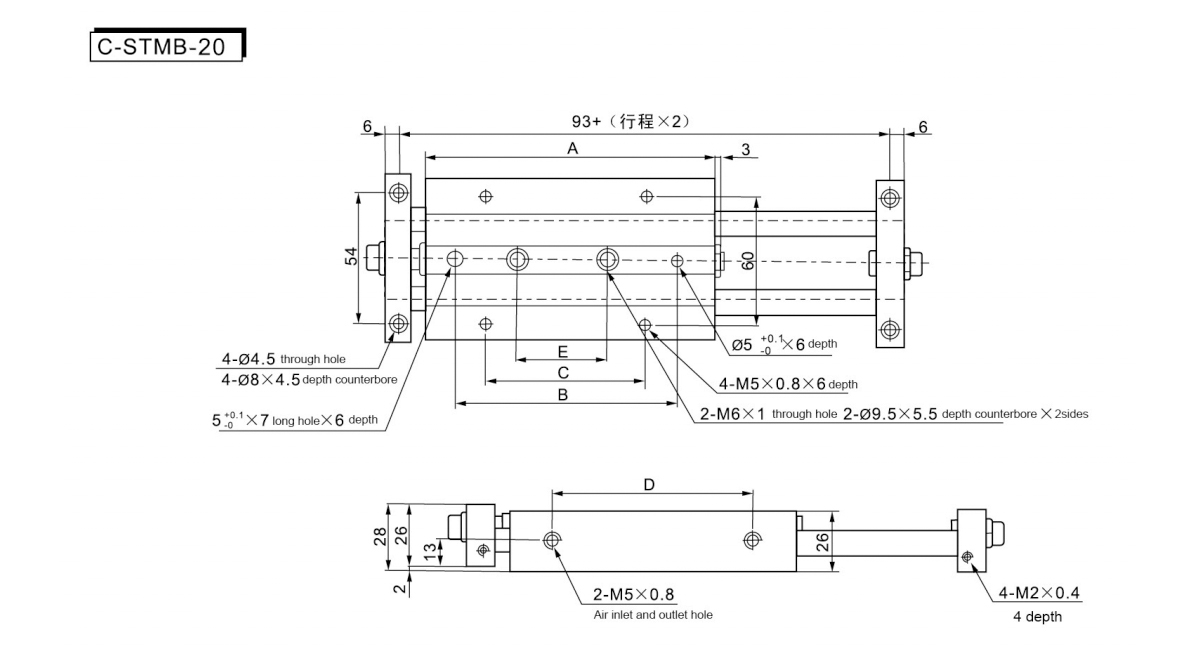

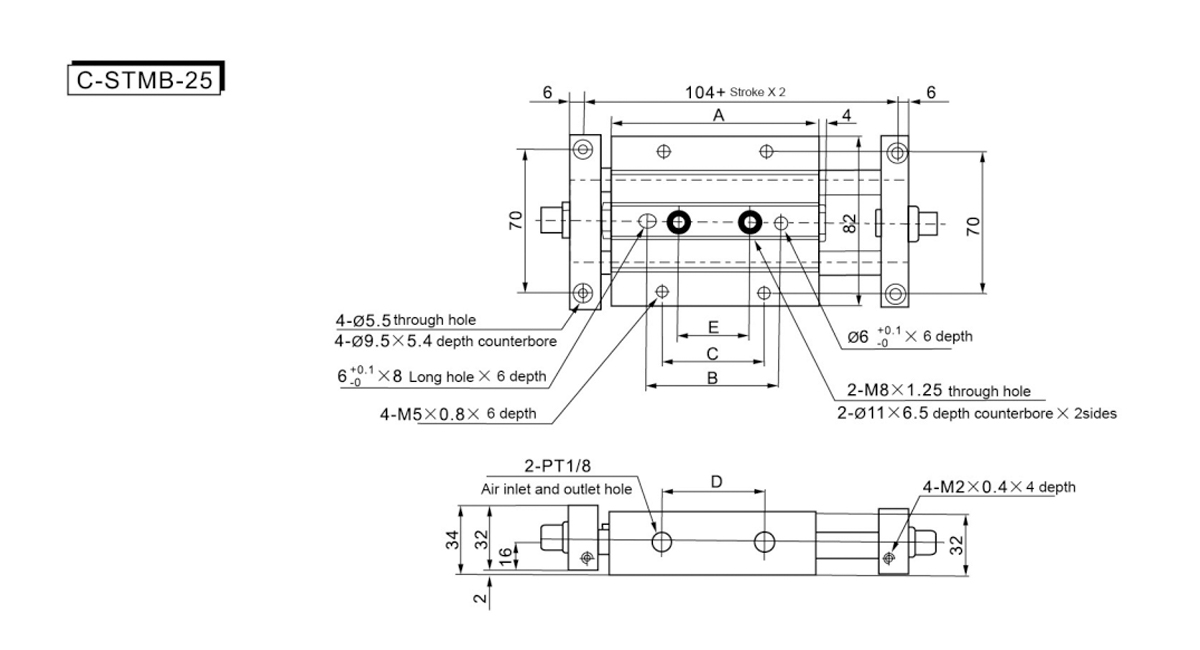

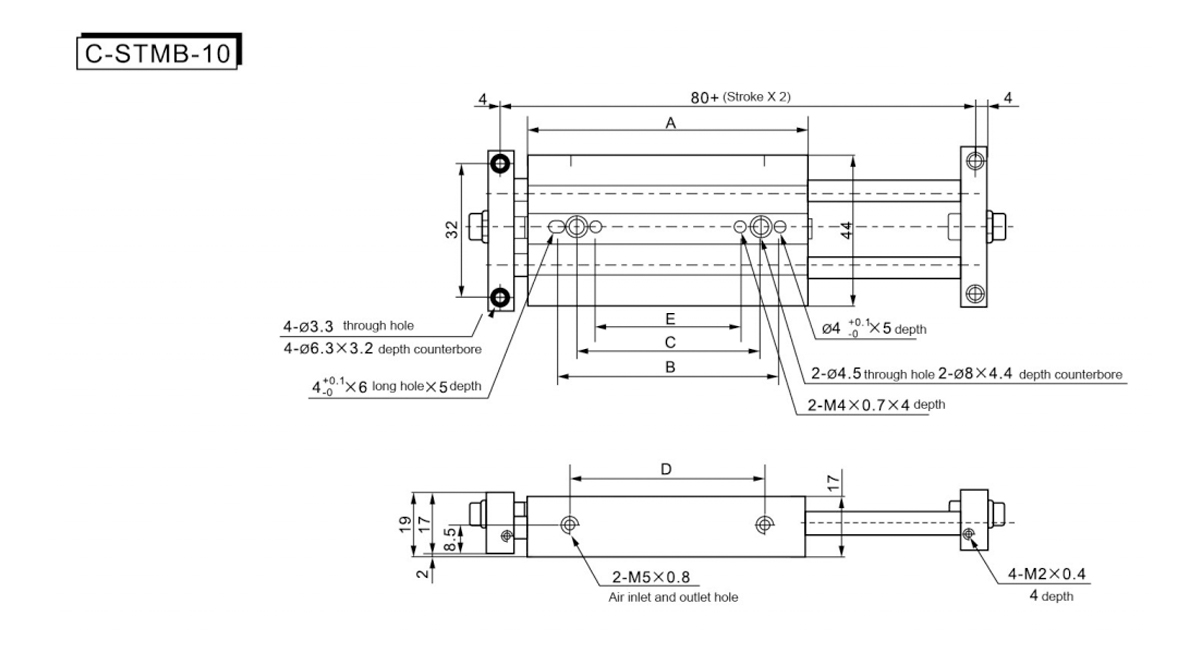

    Slag/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

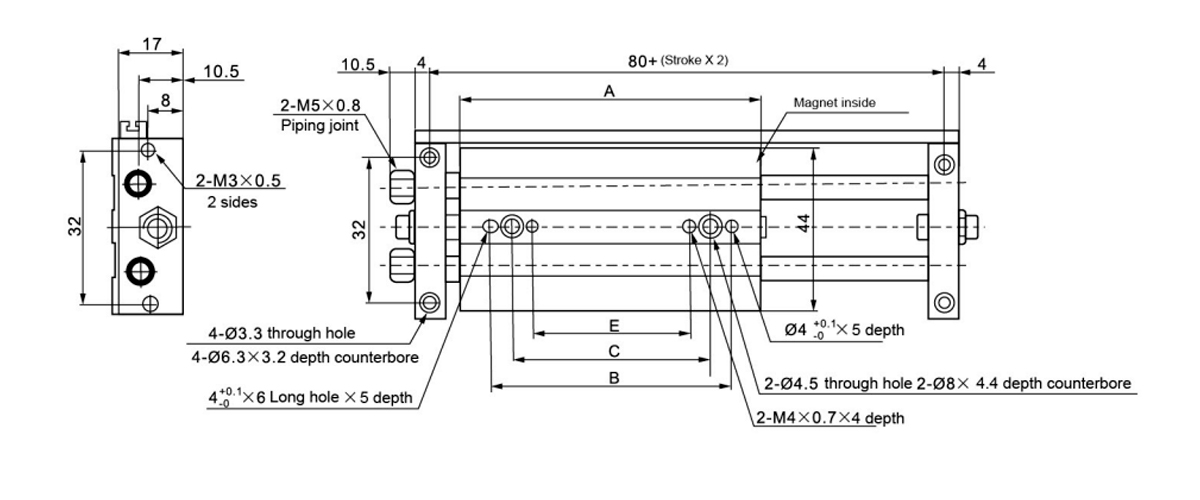

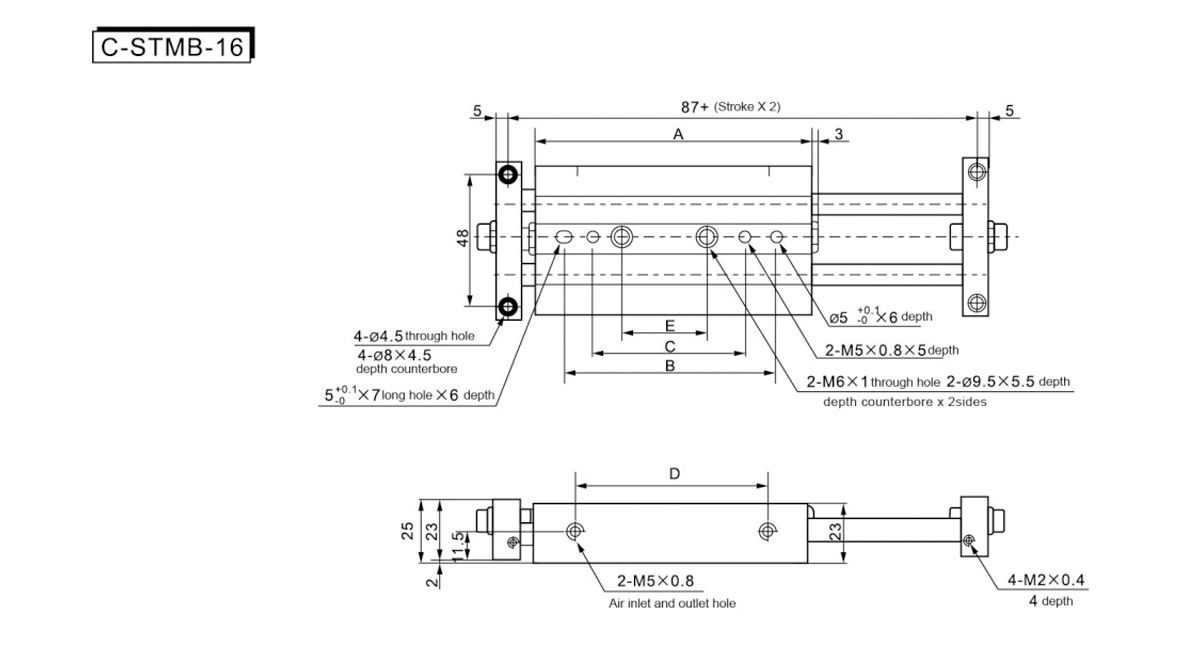

    Slag/Symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

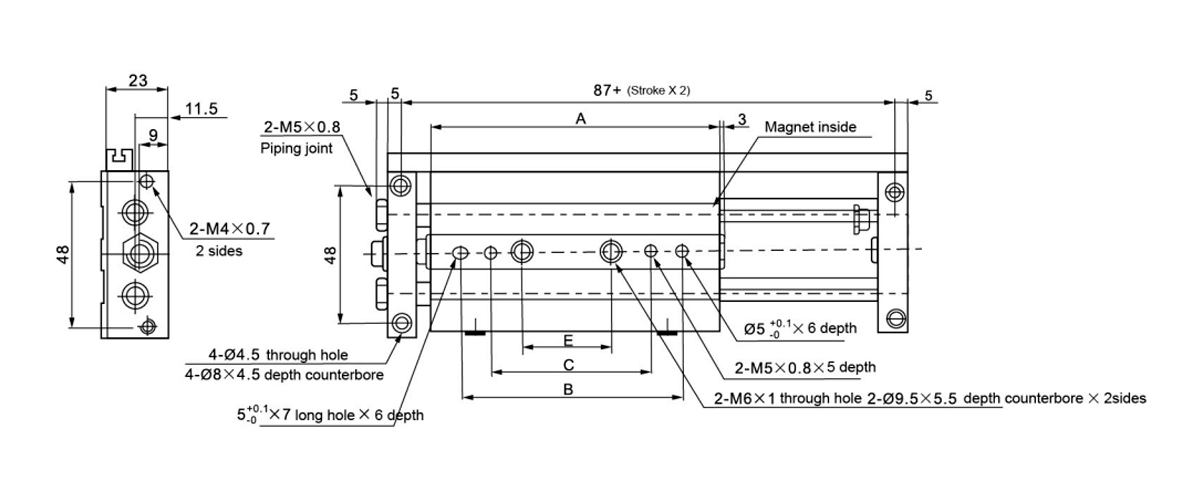

    Slag/Symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

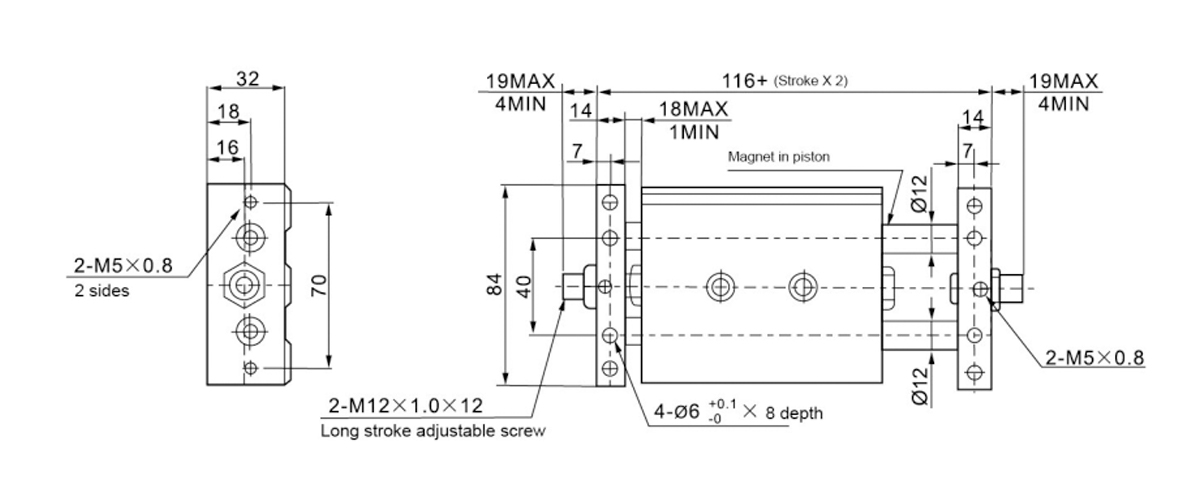

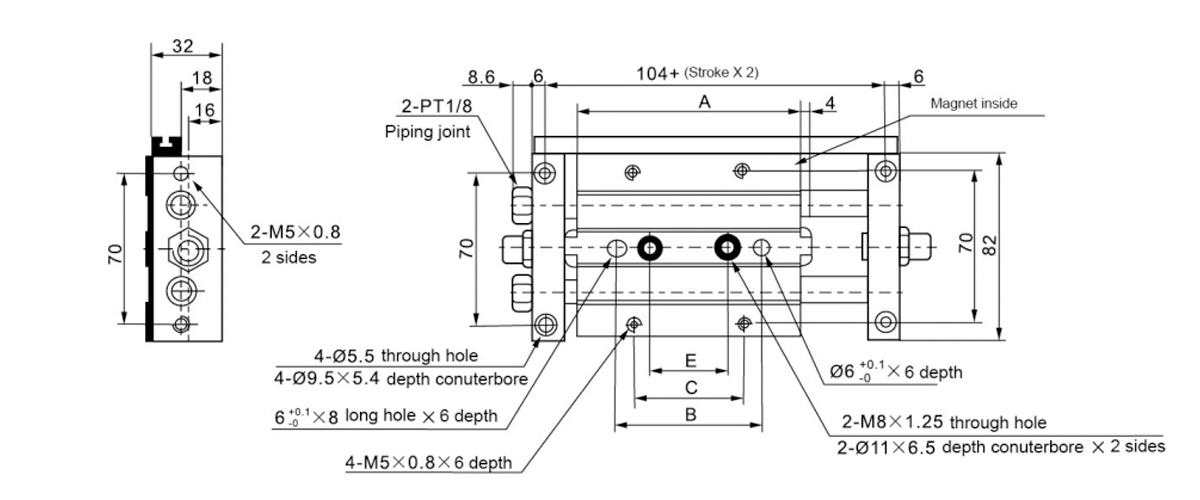

    Slag/Symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

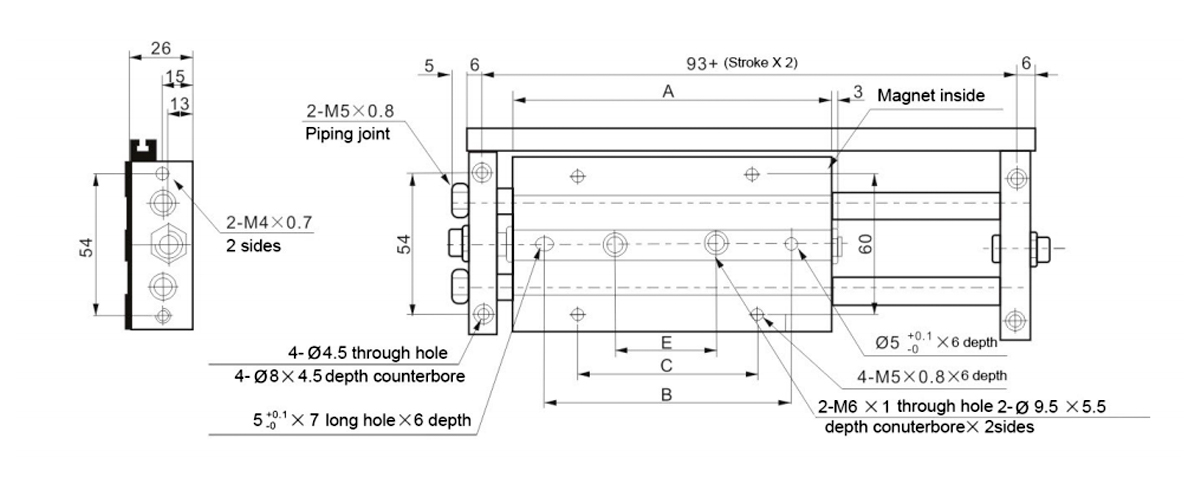

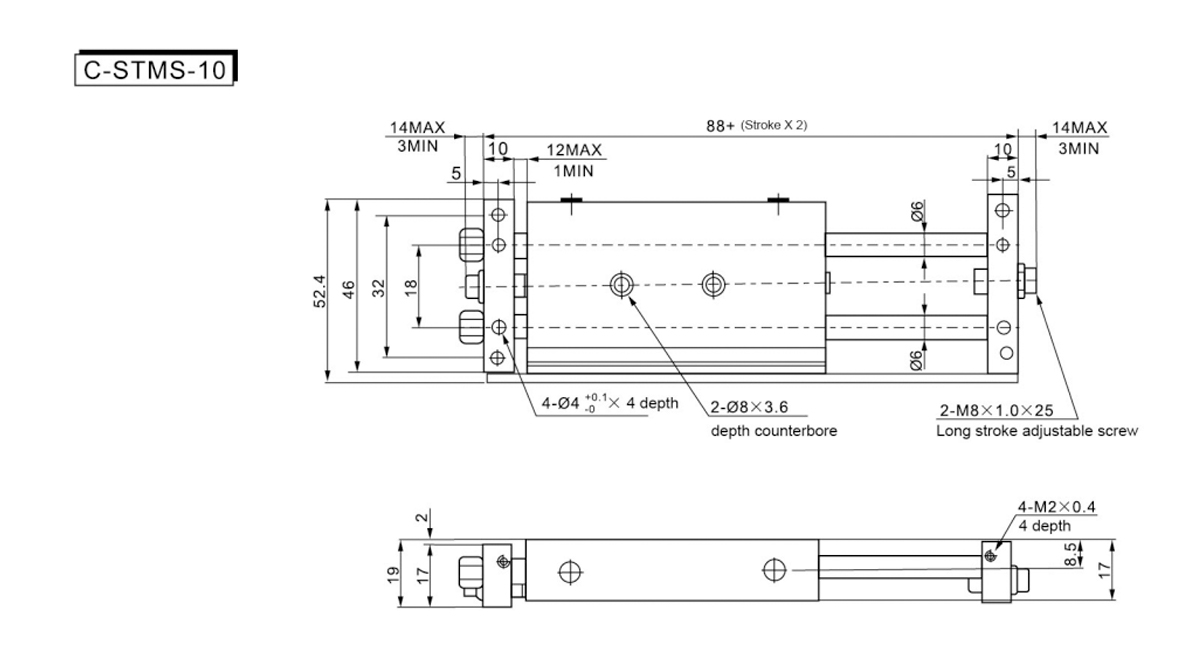

    Slag/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

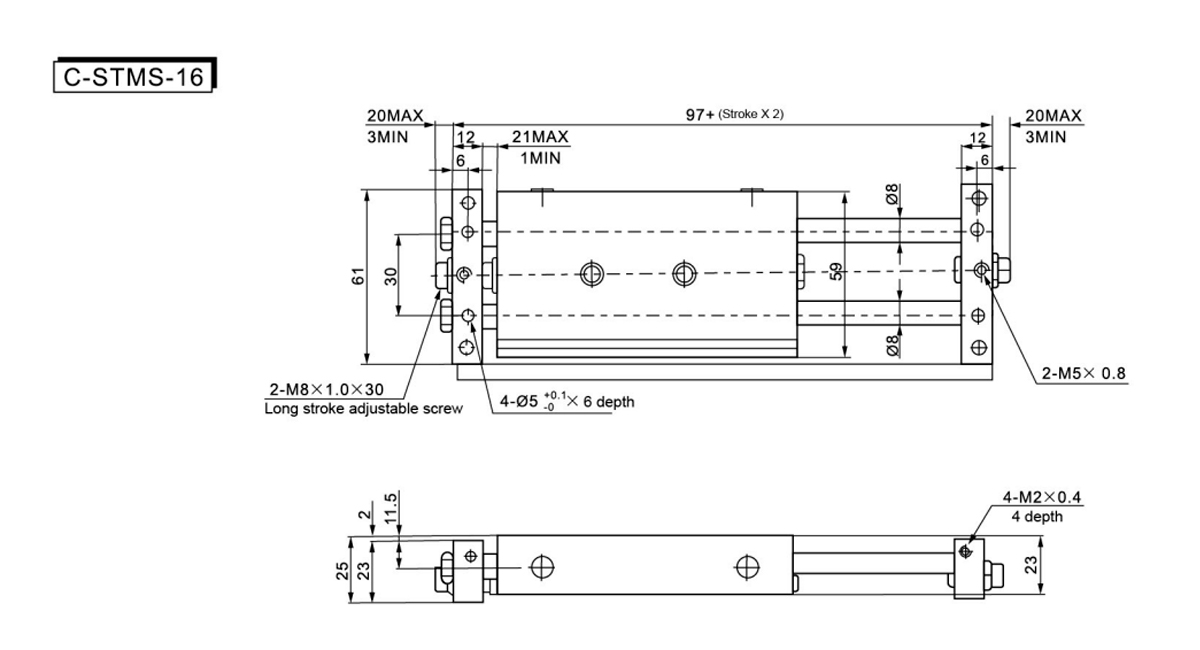

    Slag/Symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Slag/Symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

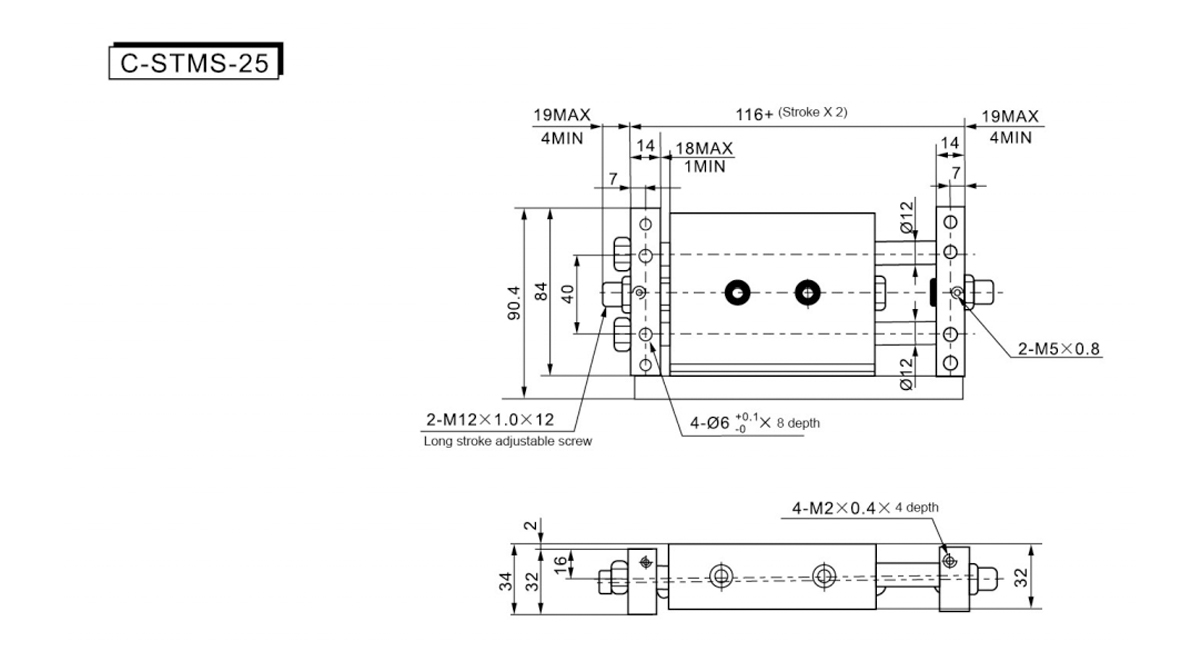

    Slag/Symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
