MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper Leverandører

Hjem / Produkter / Luftsylinder / Pneumatiske gripere / MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper

MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper
  • MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper
  • MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper
Pneumatiske gripere

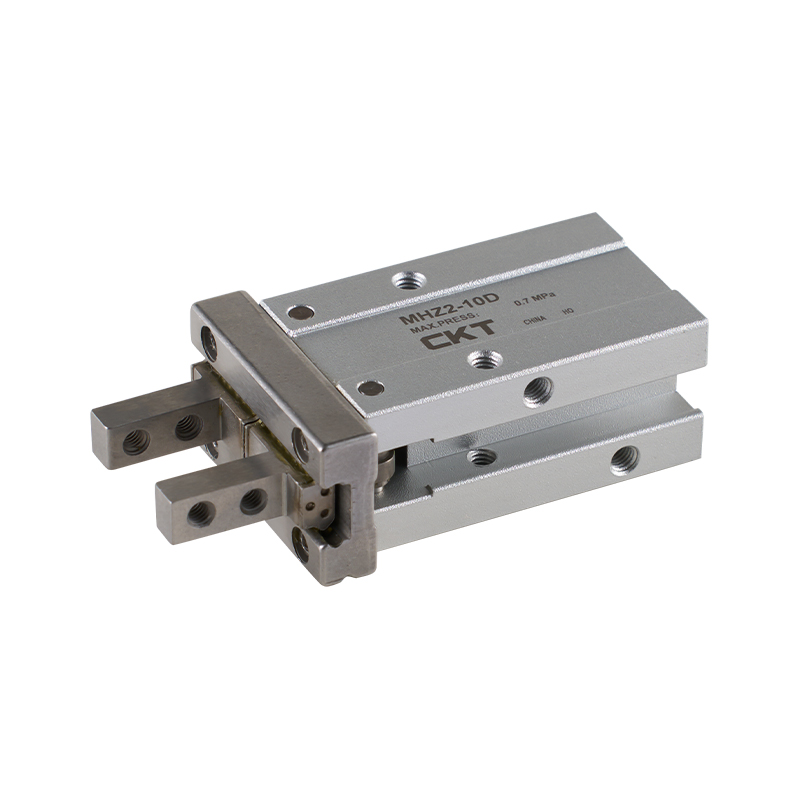

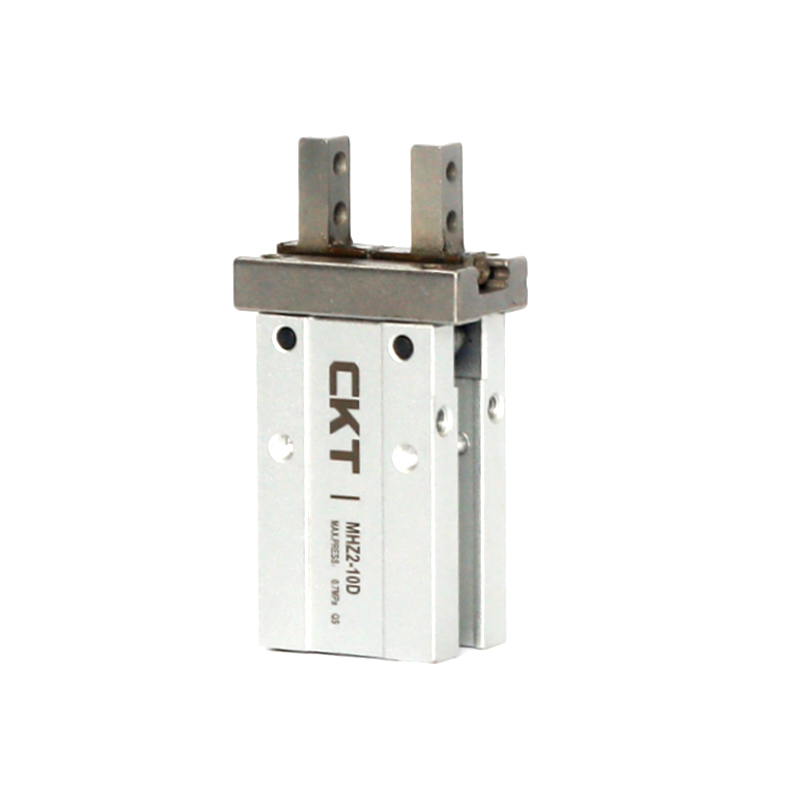

MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper

MHZ2-serien (Parallell åpnings- og lukketype) pneumatisk griper fokuserer på å gi stabil og pålitelig parallellklemming. Designkonseptet er å balansere kjerneytelse og tilpasningsevne for å møte de grunnleggende behovene til presisjonsgrep i automatiseringsutførelseskoblingen.

Kjernefunksjoner:

1. Integrert guidesystem: Den integrerte styremekanismen sikrer at aktuatoren har tilstrekkelig strukturell stivhet og handlingsnøyaktighet under drift.

2. Forbedret styrestabilitet: En hjelpeposisjoneringsstruktur er anordnet nederst på styrekomponenten for å opprettholde det relative posisjonsforholdet mellom de bevegelige nøkkeldelene og hovedstrukturen, og forbedre påliteligheten til langsiktig drift.

3. Presisjonsposisjoneringsytelse: Den optimaliserte strukturelle utformingen gir god posisjoneringskonsistens, noe som bidrar til å oppnå nøyaktig fastspenning av arbeidsstykket og øke sikkerheten til fastspenningsprosessen.

4. Fleksibel installasjon og kompatibilitet: Gir en rekke standardiserte installasjonsgrensesnitt for enkel integrering i forskjellige utstyrsoppsett eller plassbegrensede miljøer.

5. Kroppsintegrert kontrollhjelp: Kroppen er forhåndsinnstilt med magnetiske komponenter, som gir grunnleggende bekvemmelighet for integrering av standard posisjonsdeteksjonsenheter.

6. Tilpasningsevne for induksjonsbryter: Det er flere installasjonsspor for induksjonsbryter designet på overflaten av sylinderkroppen, som gir justeringsplass for utformingen av deteksjonsenheten for å tilpasse seg forskjellige krav til signalinnsamling.

E-post: manager@cktworld.com
Last ned
FORRIGE：MHC2-serien (Fulcrum åpnings- og lukketype) pneumatisk griper
NESTE：Ingen neste artikkel
  • Sylinderdiameter
    mm     		6 10 16 20 25 32 40
    Bruk væske Luft
    Driftstrykk
    rekkevidde (MPa)     		Dobbeltvirkende 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Enkeltvirkende 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Væsketemperatur for miljøbruk -10~60℃
    Repeterbarhet (mm) ±0,01 ±0,02
    Maksimal driftsfrekvens (c.p.m) 180 (MHZL2-serien er 120) 60
    Oljeforsyning Ikke nødvendig
    Driftsmodus Dobbeltvirkende · Single-acting
    Magnetisk bryter (valgfritt) Berøringsfri magnetisk bryter (MHZA2, MHZAJ2 uten magnetisk bryter)
    Tilkoblingsdiameter M3×0,5 M5×0,8

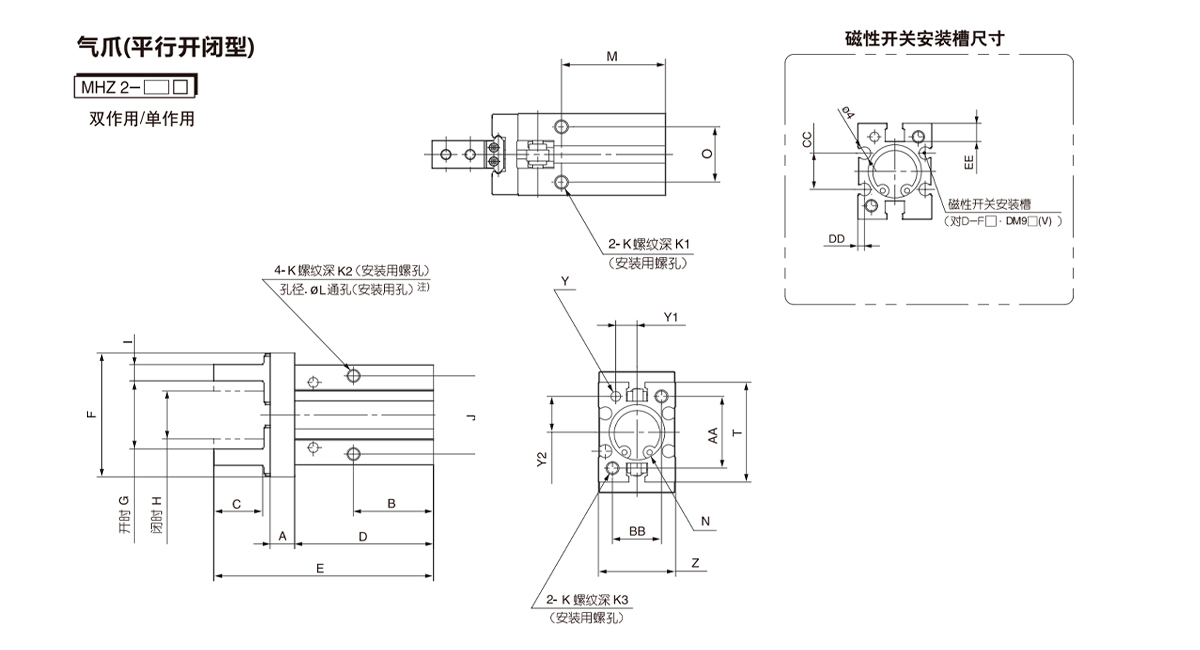

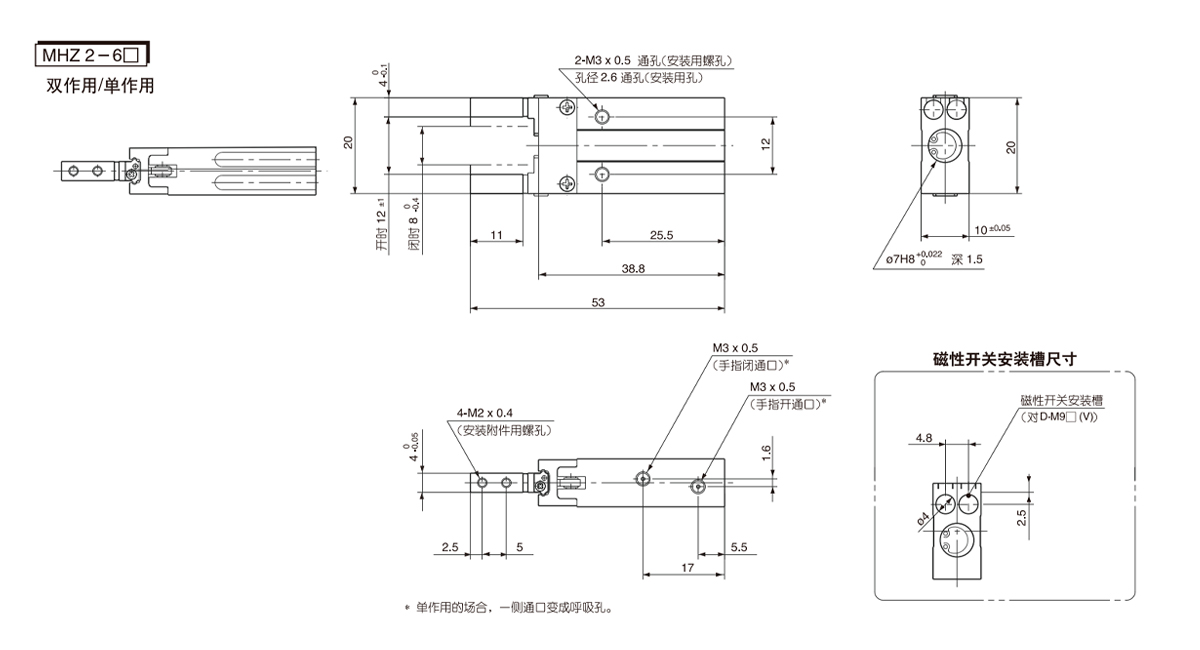

  • Modelll
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Dyp 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Dyp2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Deep3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Dyp3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Deep4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Deep4 32 M8×1,25 9 17 M5×0,8

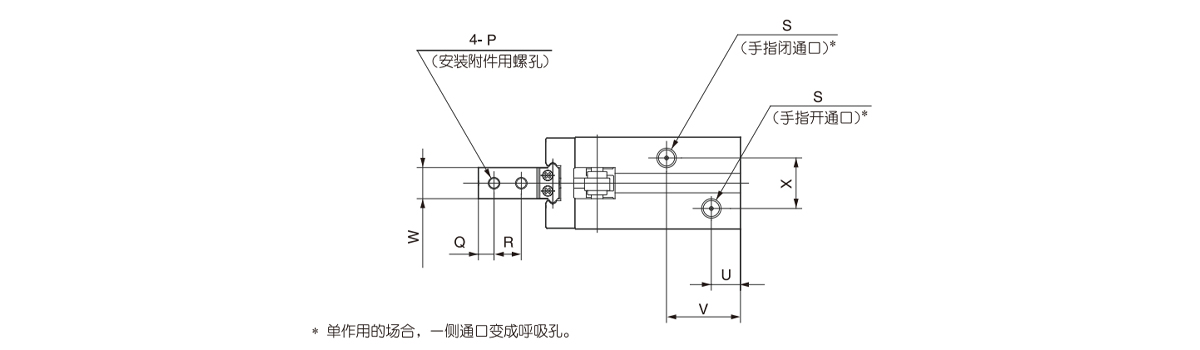

    Modelll
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Dyp3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Dyp3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Dyp4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Dyp4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Dyp5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Dyp5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

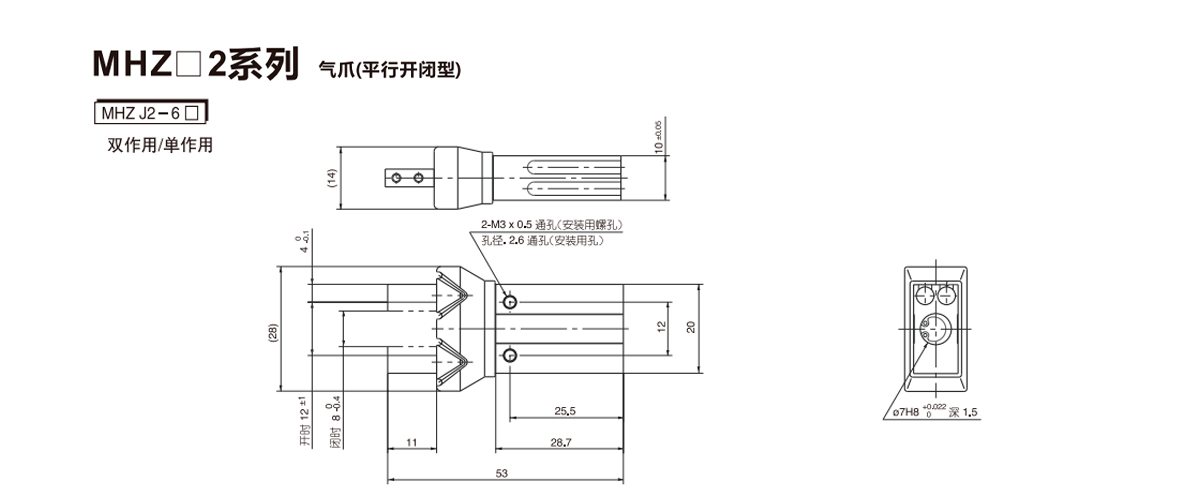

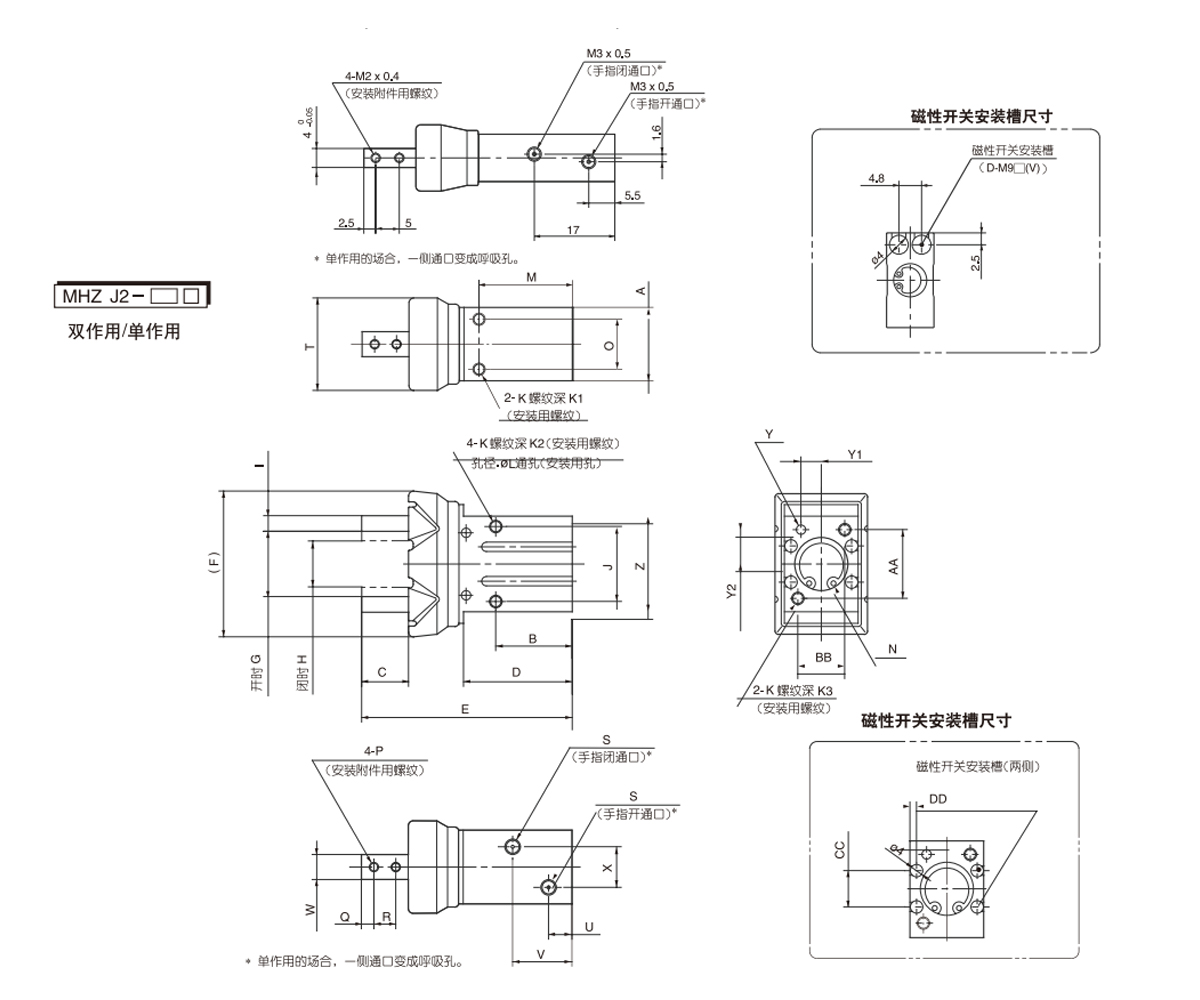

    Sylinderdiameter
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Dyp2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Dyp3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Dyp2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Dyp3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Dyp3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Dyp4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Dyp3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Dyp4 10±0,02 21,8±0,02 52 40 22 19 3.5
