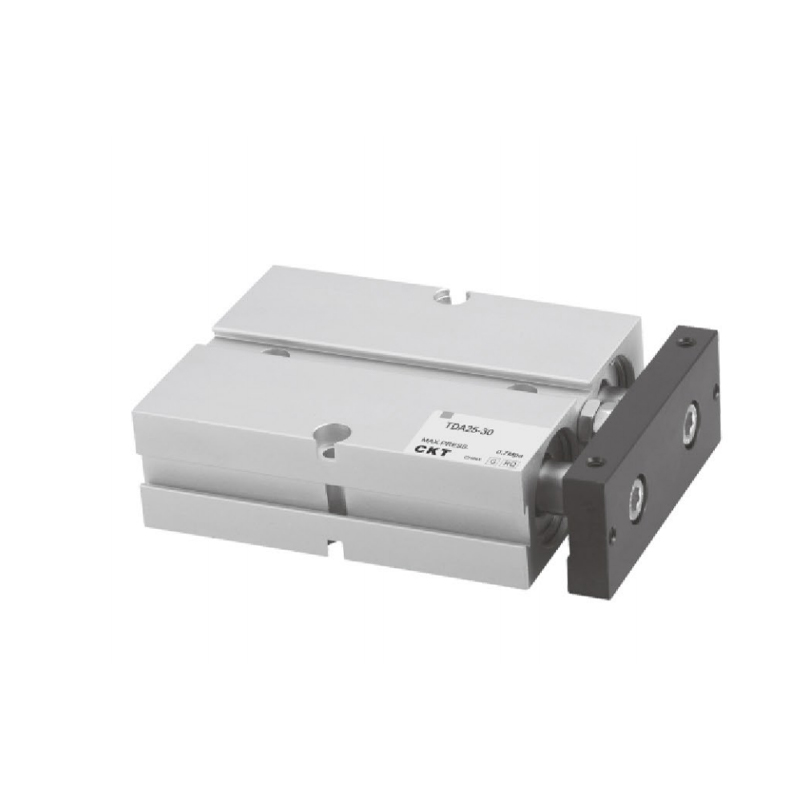

TDA/TN-serien dobbel sylinder (Ø10~Ø32)
  • TDA/TN-serien dobbel sylinder (Ø10~Ø32)
Flerakset sylinder

TDA/TN-serien dobbel sylinder (Ø10~Ø32)

1. Den innebygde kroppen er festet og installert for å spare installasjonsplass;
2. Den har visse anti-bøynings- og anti-torsjonsegenskaper og tåler visse laterale belastninger;
3. Det er monteringshull på tre sider av festeplaten for å lette lasting i flere posisjoner;
4. Antikollisjonsputen foran på kroppen kan justere sylinderslaget og lindre støt;
5. Standardkonfigurasjonen av denne sylinderserien er magnetisk, og det er ikke noe alternativ uten magnetisk type.

E-post: manager@cktworld.com
Last ned
FORRIGE：CXS-serien dobbel sylinder (Basic Type)
NESTE：Ingen neste artikkel
  • Spesifikasjon
    Borestørrelse (mm) 10 16 20 25 32
    Handling Dobbeltvirkende
    Væske Luft
    Driftstrykkområde 0,1~1,0 MPa (14~145psi)
    Bevistrykk 1,5 MPa (215 psi)
    Driftstemperatur
    (℃)     		-20~70
    Driftshastighetsområde
    (mm/s)     		30~500
    Justerbart slag -10~0
    Slaglengdetoleranse 1.00
    Pute Støtfanger
    Ikke-roterende toleranse ±0,4° ±0,3°
    Portstørrelse M5×0,8 PT1/8
    *Ikke-rotasjonsnøyaktighet refererer til vinkelen som sylinderfesteplaten kan rotere når sylinderen er helt tilbaketrukket;
    **NPT- og G-gjengetyper er tilgjengelige for rørtilkoblingen.
    Også: C-TN-serien helt magnetisk.

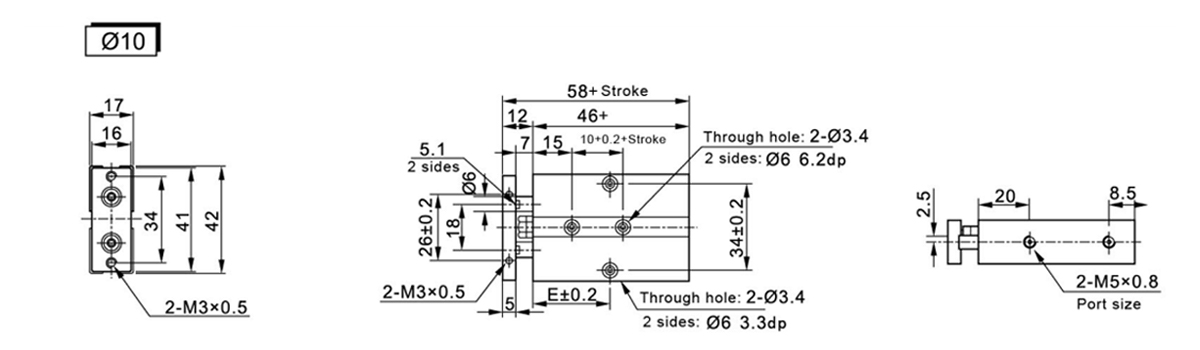

  • Symbol/Slag 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

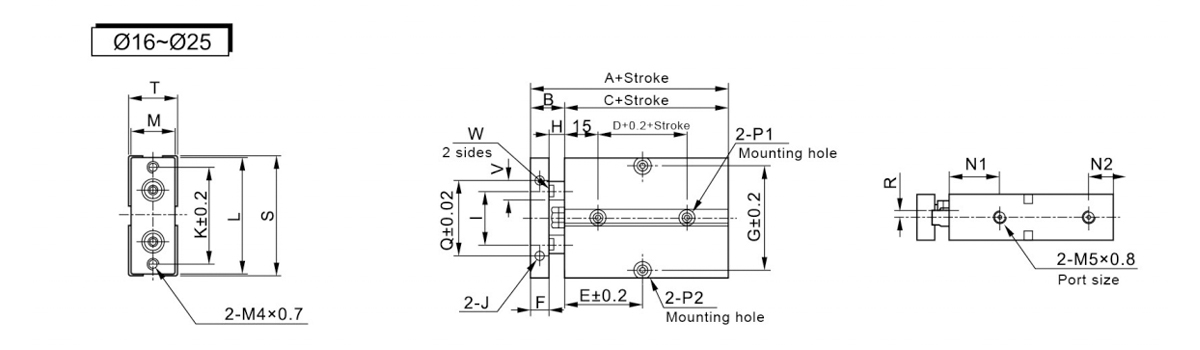

    Symbol/Slag A B C D Slag≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/Slag G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Dybde5 47 53 20 22 11 Begge sider:07,5 Dybde 7,2mm Gjennomgående hull Ø4,5 Begge sider:08 Dybde4,5mm Gjennomgående hullØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Dybde5 55 61 24 25 12 Begge sider:07,5 Dybde 7,2mm Gjennomgående hull Ø4,5 Begge sider:08 Dybde4,5mm Gjennomgående hull Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Dybde5 66 72 29 27 12 Begge sider:07,5 Dybde 7,2mm Gjennomgående hull Ø4,5 Begge sider:08 Dybde4,5mm Gjennomgående hullØ4,5 56 6 73 30 12 10.1

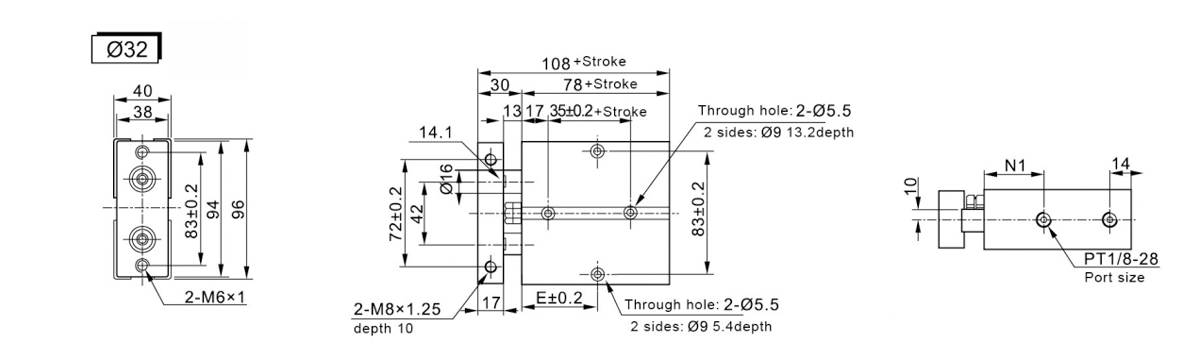

    Symbol/Slag 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
