MGP-serien tynn sylinder med styrestang Leverandører

Hjem / Produkter / Luftsylinder / Flerakset sylinder / MGP-serien tynn sylinder med styrestang

MGP-serien tynn sylinder med styrestang MGP-serien tynn sylinder med styrestang
  • MGP-serien tynn sylinder med styrestang
  • MGP-serien tynn sylinder med styrestang
Flerakset sylinder

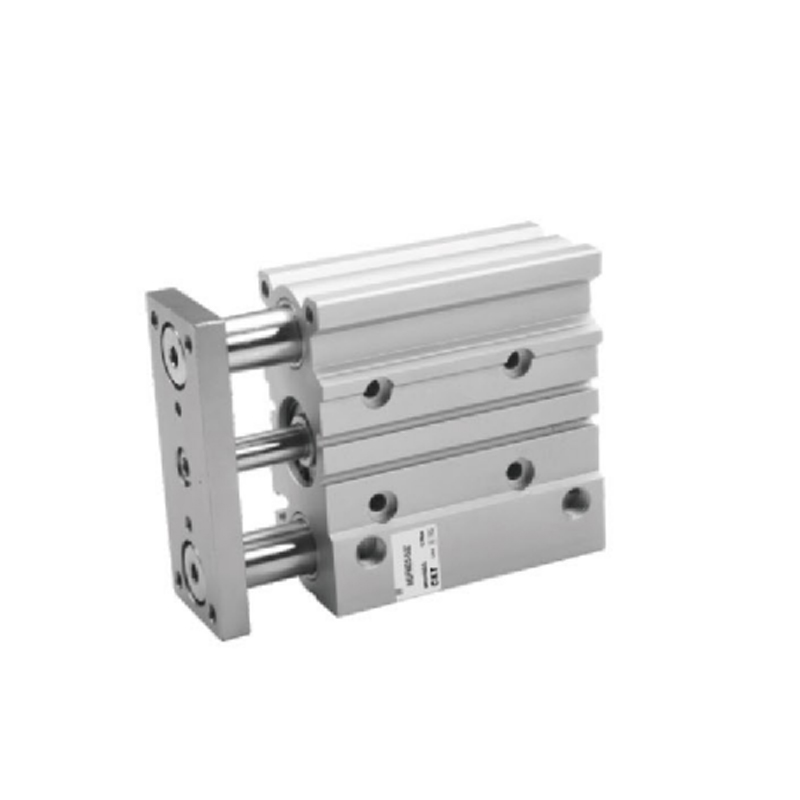

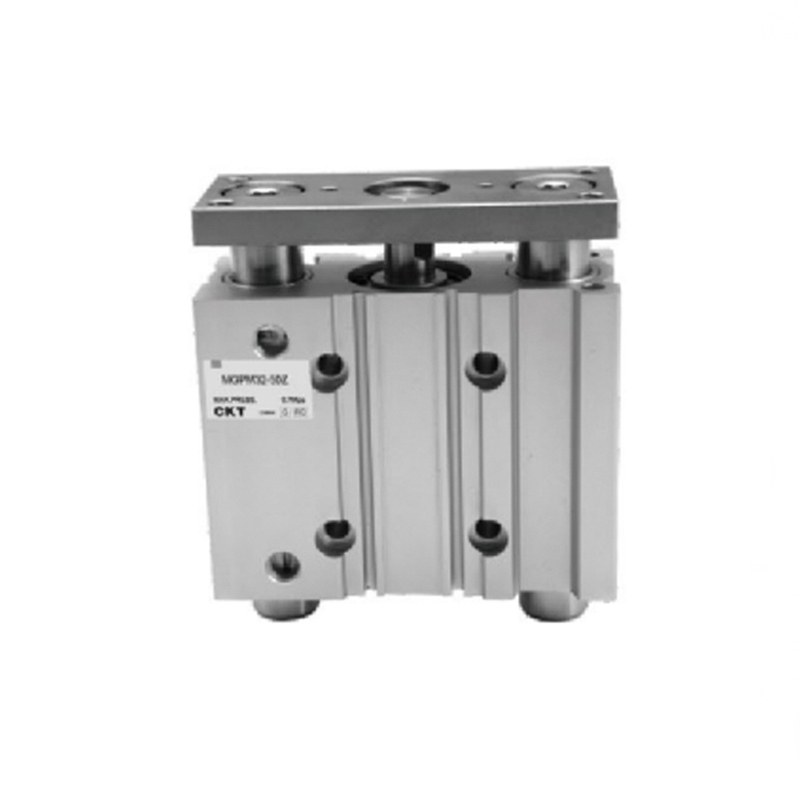

MGP-serien tynn sylinder med styrestang

1. Liten størrelse og lett vekt
2. Sterk sidebelastningsmotstand
3. Sterk momentmotstand
4. Høy ikke-rotasjonspresisjon
5. Styrestanglageret kan være et glidelager eller et kulelager
6. Enkel å installere
7. Tosidig rørposisjon kan velges

E-post: manager@cktworld.com
Last ned
FORRIGE：MGJ-serien miniatyrsylinder med styrestang
NESTE：CXSW-serien gjennom stang dobbel stangsylinder

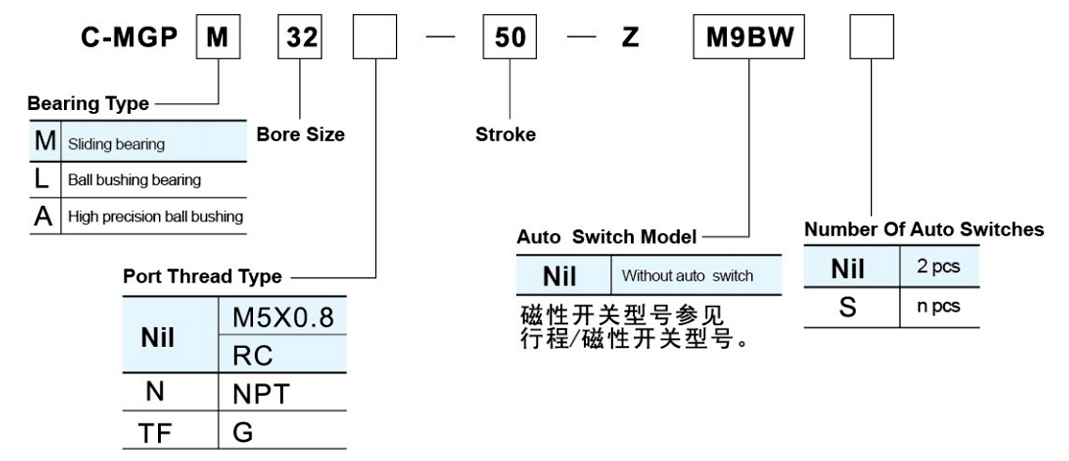

  • Standard spesifikasjon
    Borestørrelse (mm) 12 16 20 25 32 40 50 63 80 100
    Væske Luft
    Handling Dobbeltvirkende
    Maks driftstrykk (MPa) 1.0
    Min driftstrykk (MPa) 0.12 0.1
    Omgivelses- og væsketemperatur -10 ~ 60 ℃ (Ingen frysing)
    Stempelhastighet 50~500 mm/s 50-400mms
    Pute Gummistøtfanger i begge ender
    Slaglengdetoleranse 1,5 mm
    *Smøring Ikke nødvendig
    Peiling Glidelager/Kulebøssing/Høypresisjon kulebøssing
    Ikke-roterende
    Nøyaktighet
    (klemmedel)     		Glidelager ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Kulebøssing ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Høy presisjon
    Kulebøssing
    Rørport M5×0,8 1/8 1/4 3/8
    *Vennligst bruk  ISOVG32  hvis du vil bruke smøring.

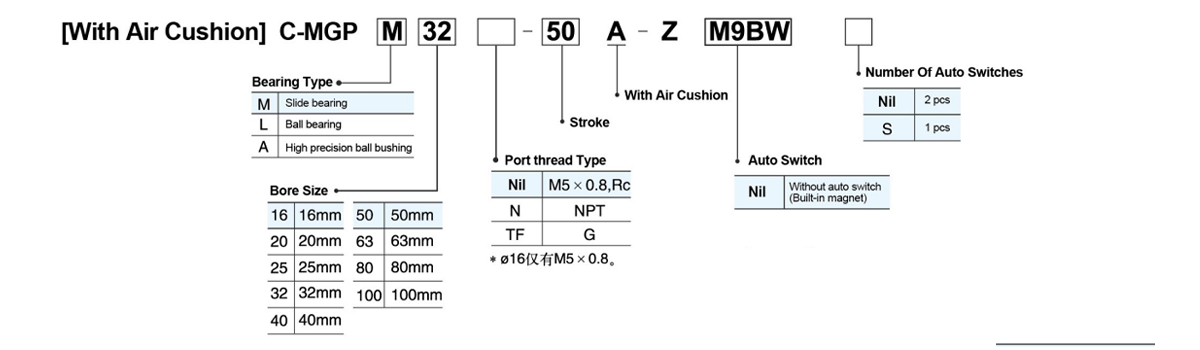

    Borestørrelse (mm) 16 20,25,32,40,50,63,80,100
    Maks driftstrykk (MPa) 1.0
    Min driftstrykk (MPa) 0.15 0.12
    Pute Luft cushion on both ends

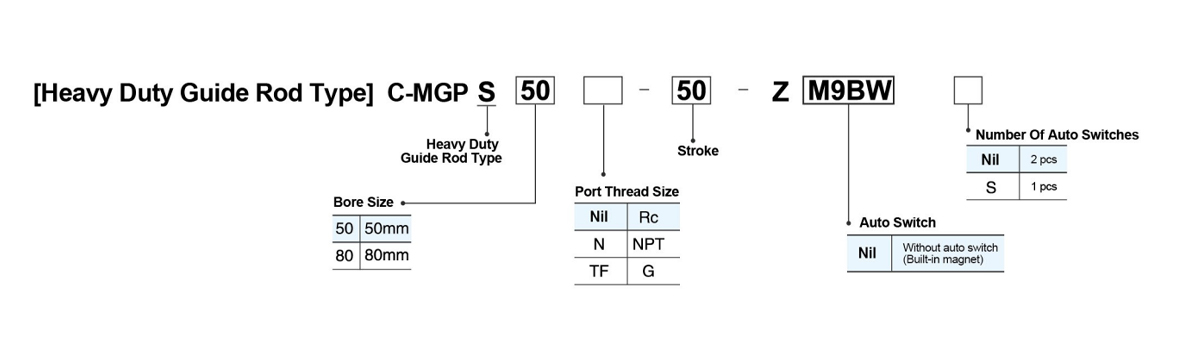

    Spesifikasjon
    Borestørrelse (mm) 50 80
    Driftstrykkområde (MPa) 0,1~1,0
    Driftsstempelhastighet (mm/s) 50~400
    Pute Gummistøtfanger i begge ender
    Standard slag 25,50,75,100,125,150,175,200
    Sluttplate Ikke-roterende nøyaktighet ±0,05° ±0,04°

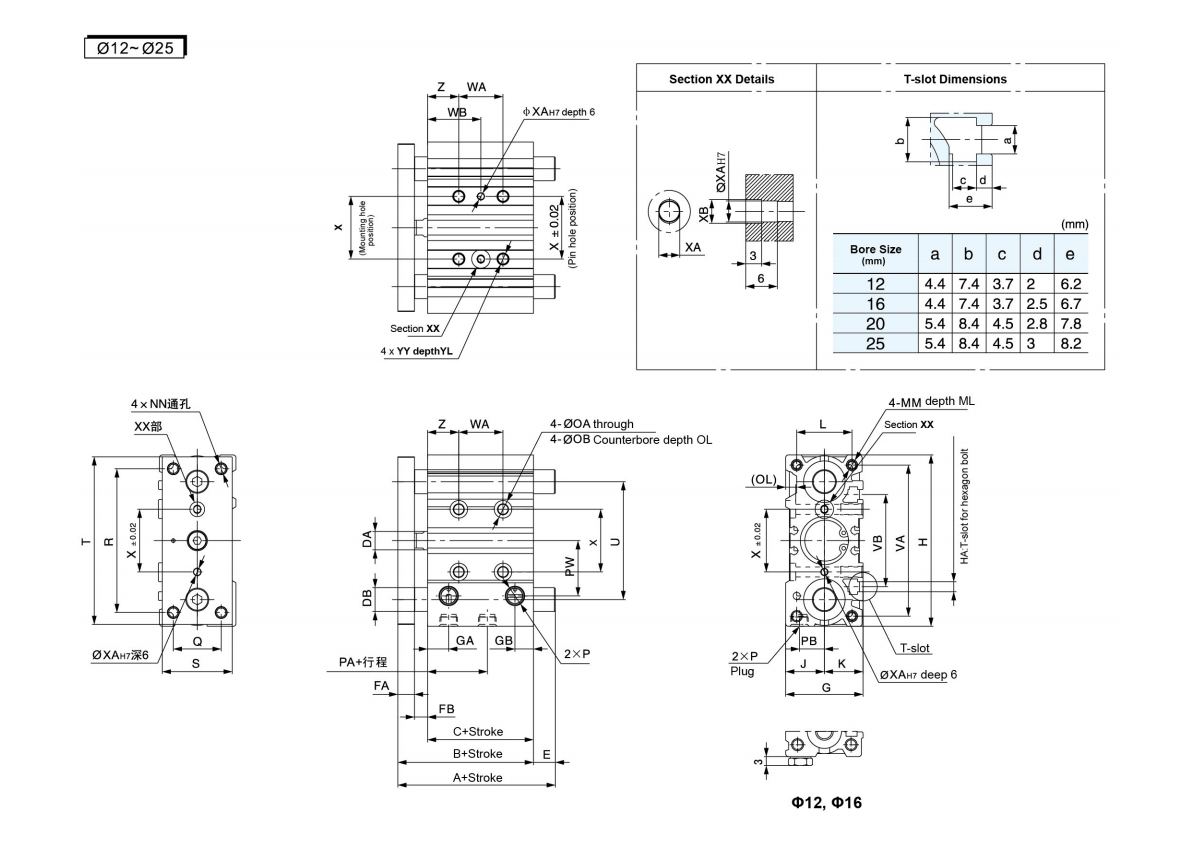

  • C-MGPM,C-MGPL,C-MGPA Felles Dimensjoner                                                                                                                                                       (mm)
    Bore
    Størrelse
    (mm)     		Slag (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Null TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100 125 150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Bore
    Størrelse
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB ÅÅ YL Z
    30. eller
    Mindre     		9sr3oS
    Mindre     		Over 100. 200. eller mindre Over 200. 300. Eller Mindre Over 300st 30. eller
    Mindre     		Over 30. 100. eller mindre Over 100. 200. eller mindre Over200st 300st Eller Mindre Over 300st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    C-MGPM glidelager IA,DB,E Dimensjon                                     (mm)
    Bore
    Størrelse
    (mm)     		A DB E
    50. eller mindre Over 50. 100. eller mindre Over 100. 200. eller mindre Over 200st 50. eller mindre Over 50. 100. eller mindre Over 100. 200. eller mindre Over 200st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (kulegjennomføring)
    C-MGPA(Hlgh presisjonskulebøssing)/A,DB,E Dimensjon   (mm)
    Borestørrelse (mm) A DB E
    30. eller mindre Over 30. 100. eller mindre Over 100. 200. eller mindre Over 200st 30. eller mindre Over 30. 100. eller mindre Over 100. 200. eller mindre Over 200st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

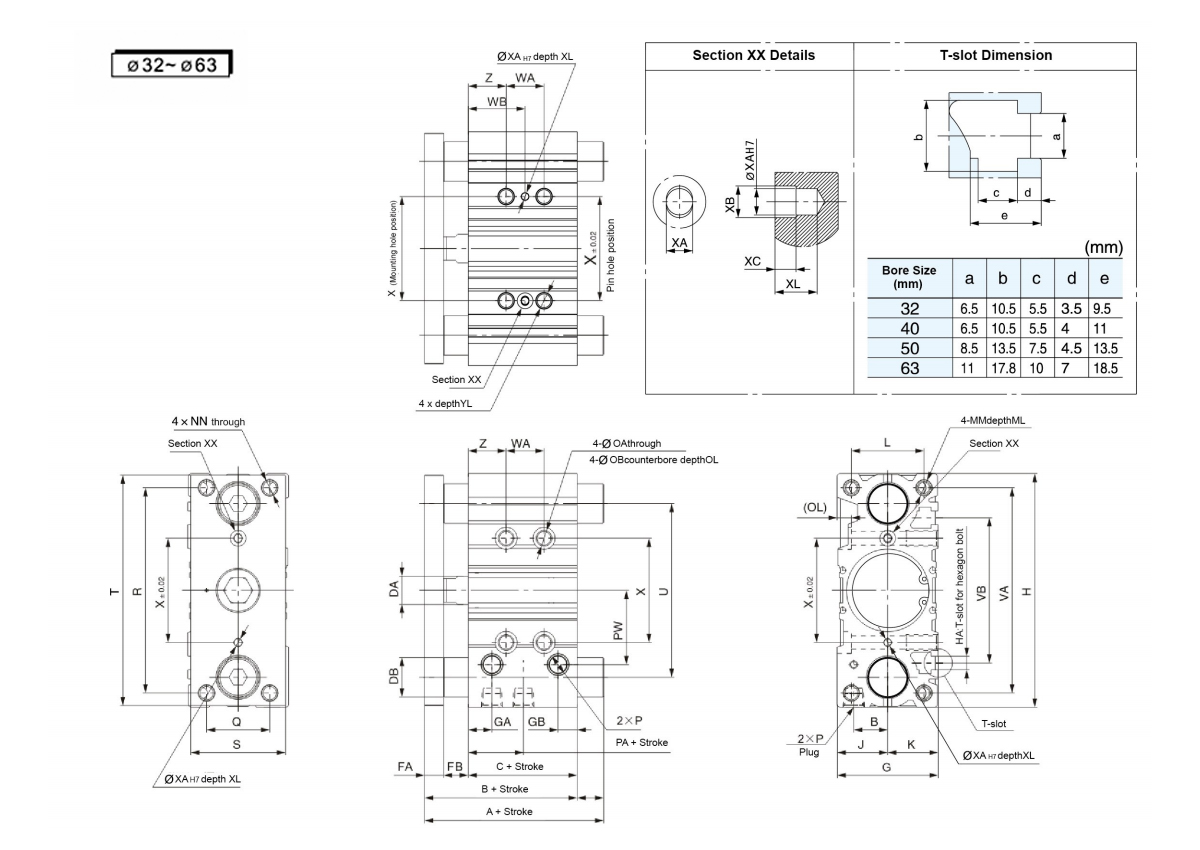

    C-MGPM,C-MGPL,C-MGPA Felles Dimensjoner                                                                                                                                                       (mm)
    Bore
    Størrelse
    (mm)     		Slag (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Null TN TF
    32 25,50,75,
    100,125,150,
    175 200 250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Bore
    Størrelse
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL ÅÅ YL Z
    25. eller mindre Over 25. 100. eller mindre Over 100. 200. eller mindre Over 200. 300. Eller Mindre Over 300st 25. eller mindre Over 25. 100. eller mindre Over 100. 200. eller mindre Over 200. 300. Eller Mindre Over 300st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM glidelager IA,DB,E Dimensjon                                      (mm)
    Bore
    Størrelse
    (mm)     		A DB E
    50. eller mindre Over 50. 200. eller mindre Over 200st 50. eller mindre Over 50. 200. eller mindre Over 200st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (kulegjennomføring)
    C-MGPA(Hlgh presisjonskulebøssing)/A,DB,E Dimensjon(mm)
    Bore
    Størrelse
    (mm)     		A DB E
    50. eller mindre Over 50. 100. eller mindre Over 100. 200. eller mindre Over 200st 50. eller mindre Over 50. 100. eller mindre Over 100. 200. eller mindre Over 200st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

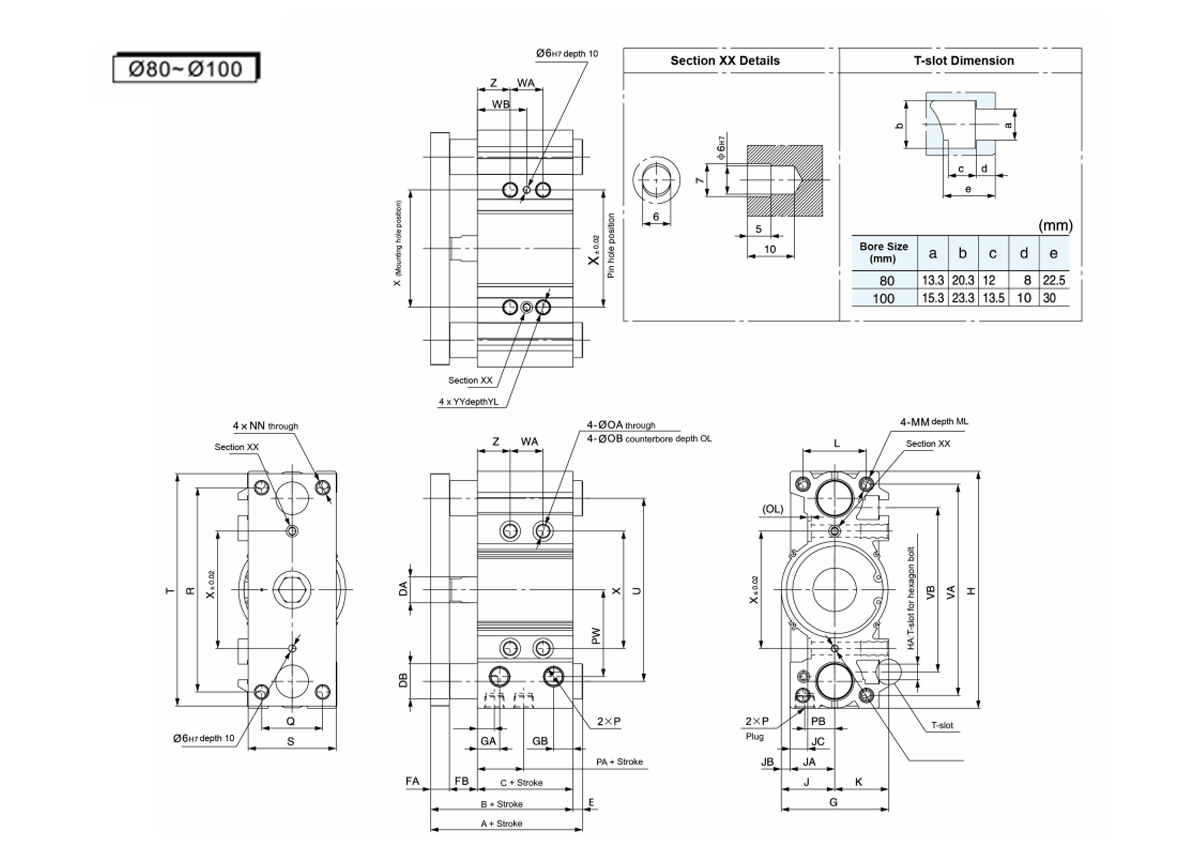

    C-MGPM,C-MGPL,C-MGPA Vanlige dimensjoner                                                                                                      (mm)
    Bore
    Størrelse
    (mm)
    Slag
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Null TN TF
    80 25,50,75,100,
    125,150,175,200,
    250 300 350 400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Bore
    Størrelse
    (mm)     		PA PB PW Q R S T U VA VB WA WB X ÅÅ YL Z
    25. eller mindre Over 25. 100. eller mindre Over 100. 200. eller mindre Over 200. 300. Eller Mindre Over 300st 25. eller mindre Over 25. 100. eller mindre Over 100. 200. eller mindre Over 200st
    300 eller mindre     		Over 300st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    C-MGPM glidelager IA, DB, E Dimensjon
    (mm)
    Bore
    Størrelse
    (mm)     		A DB E
    50. eller mindre Over 50
    200 eller mindre     		Over 200st 50. eller mindre Over 50
    200 eller mindre     		Over 200st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (kulegjennomføring)
    C-MGPA (Høy presisjon kulebøssing) / A,DB,E Dimensjon
    (mm)
    Bore
    Størrelse
    (mm)     		A DB E
    25. eller mindre Over 25. 50. Eller Mindre Over 50. 200. eller mindre Over 200st 25. eller mindre Over 25. 50. Eller Mindre Over 50. 200. eller mindre Over 200st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
