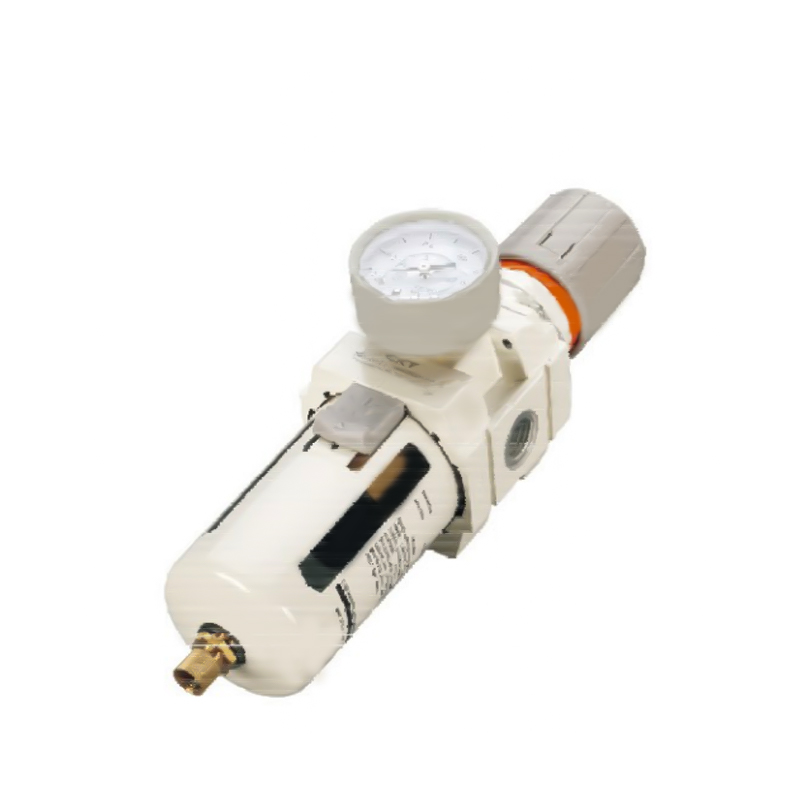

AW-seriens filtertrykkregulator
  • AW-seriens filtertrykkregulator
Modulær F.R.L. Enheter AC-serien

AW-seriens filtertrykkregulator

AW Series Filter Pressure Regulator er en sentral luftkildebehandlingskomponent i industrielle pneumatiske systemer. Den integrerer filtrerings- og trykkreguleringsfunksjoner for å gi ren og trykkstabil trykkluft for aktuatorer, noe som sikrer påliteligheten og langsiktig drift av systemet.

1. Muligheter for avlytting av urenheter i flere trinn

Den innebygde høyeffektive filtreringsstrukturen kan separere faste partikler og væskerester i luftkilden dypt, noe som reduserer risikoen for forurensning av rørledningen.


2. Trykkdynamisk balansekontroll

Trykkreguleringsmekanismen har lave hysteresekarakteristikk, og utgangstrykksvingningsområdet er smalt, noe som effektivt undertrykker trykkdriften forårsaket av lastendringer.


3. Modulært monteringsgrensesnitt

Standard hurtigkoblingsdesign er tatt i bruk, som er kompatibelt med vanlige gassmanifolder og rørledningsoppsett, noe som forkorter installasjonssyklusen på stedet betydelig.


4. Helscenario spesifikasjonsdekning

Gir 2000/3000/4000/5000 seriestrømningsnivåer for å tilpasse seg arbeidsforholdene til pneumatiske kretser av forskjellige størrelser.


5. Universell rørledningstilpasning

Støtter 1/8" til 1" kryssdiameter rørkonfigurasjon for å oppnå rask kompatibel distribusjon med eksisterende gassforsyningsnettverk.

E-post: manager@cktworld.com
Last ned
FORRIGE：AC-seriens filterkombinasjon (to deler)
NESTE：AL-seriens smøreapparat
  • Bevistrykk 1.5Mpa{15.3kgf/cm²}
    Maksimalt driftstrykk 1.0Mpa{10.2kgf/cm²}
    Omgivende og væsketemperatur 5~60 ℃
    Sil blenderåpning 5 μm
    Skålmateriale Polykarbonat
    Skålvakt C-AW1000~2000(uten)       C-AW3000~5000(Med)
    Angi trykkområde C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Merknad:2,10,20,40,70,100μm for valgfritt

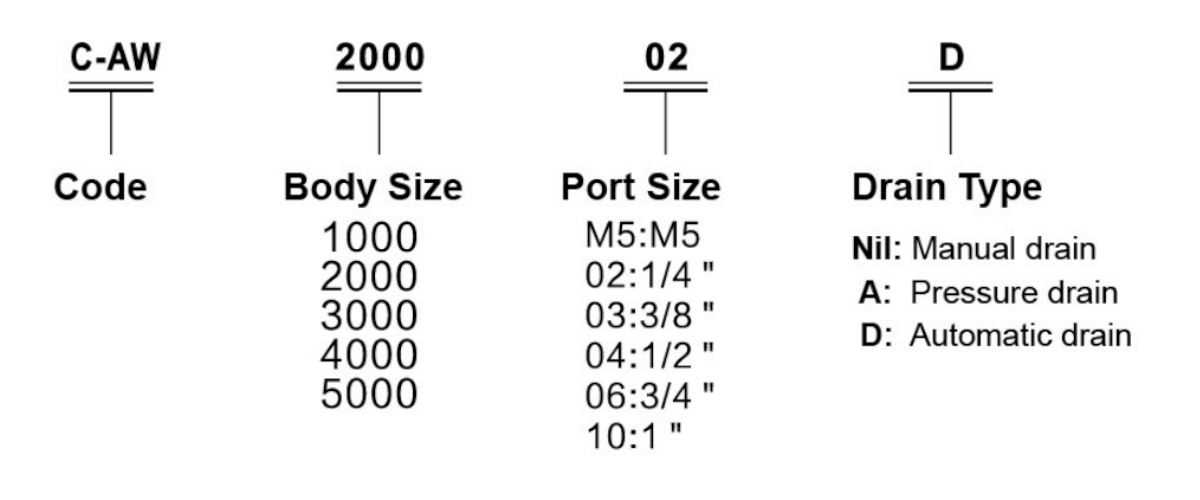

    Modell Spesifikasjon
    Vurdert flyt Portstørrelse
    Rc(PT)     		Måler portstørrelse
    Rc(PT)     		Vekt
    (Kgf)
    Manuell tømming Automatisk tømming
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Merk: 1. Standard automatisk avløp er normalt åpent (N.O.). C-AW3000~4000-serien tilbyr også et normalt lukket (N.C.) alternativ. Minimum driftstrykk er: normalt åpent - 0,1 MPa (1 kgf/cm²), normalt lukket - 0,15 MPa (1,5 kgf/cm²).
    2. Under et tilførselstrykk på 0,7 MPa (7,1 kgf/cm²).

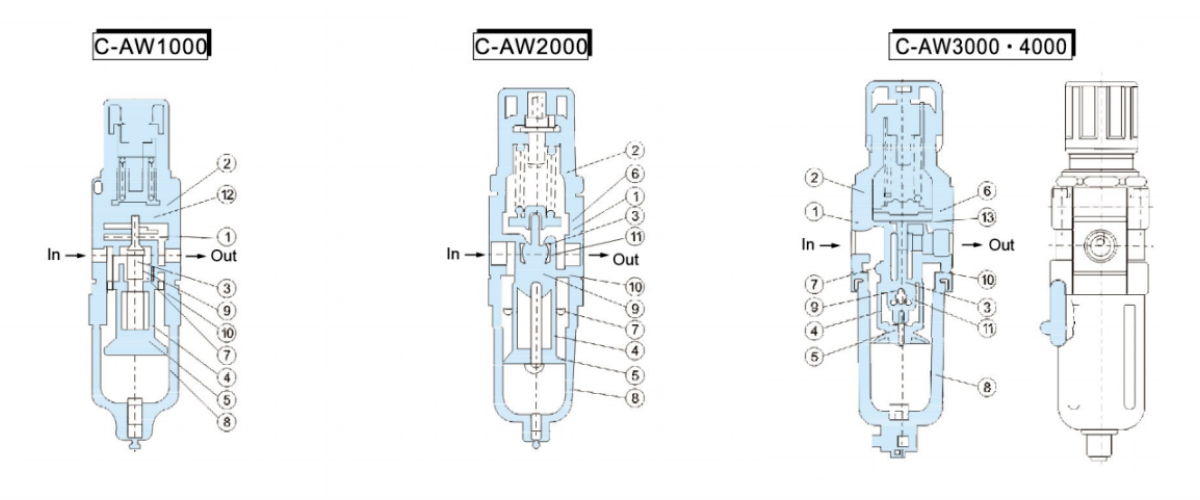

  • Hovedkomponenter
    Vare Navn Materialee Merknad
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Kropp Sink pressestøpt Pressstøpt aluminium Pressstøpt aluminium Hvit
    2 Panser Metacetaldehyd Pressstøpt aluminium Svart

    Komponenter
    Vare Navn Materialee Del  nr.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Ventilmontering Messing NBR - - - - -
    4 Filterelement Harpiks - - - - -
    5 Skott ABS - - - - -
    6 Membranmontering NBR - - - - -
    7 Avbøyningsplate ABS - - - - -
    8 Skålmontering Polykarbonat - - - - -
    9 Ventilfjær Rustfritt stål - - - - -
    10 Kropp O-ring NBR - - - - -
    11 Ventil O-ring NBR - - - - -
    12 MIN-ring NBR - - - - -
    13 O-ring NBR - - - - -

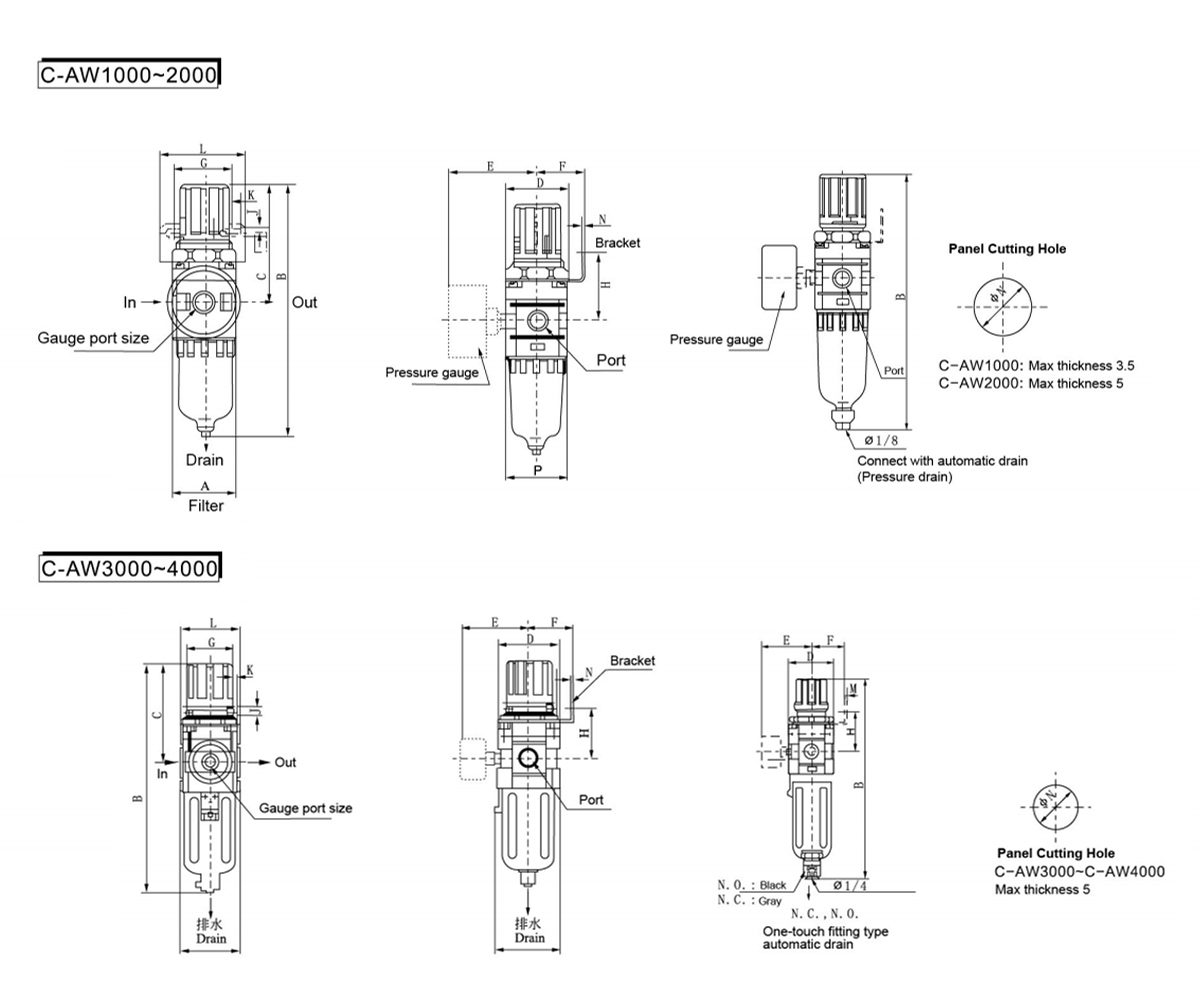

    Modell Port
    Størrelse     		A B C D E F G H J K L M N P Koble til
    Automatisk drenering
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 · 3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
