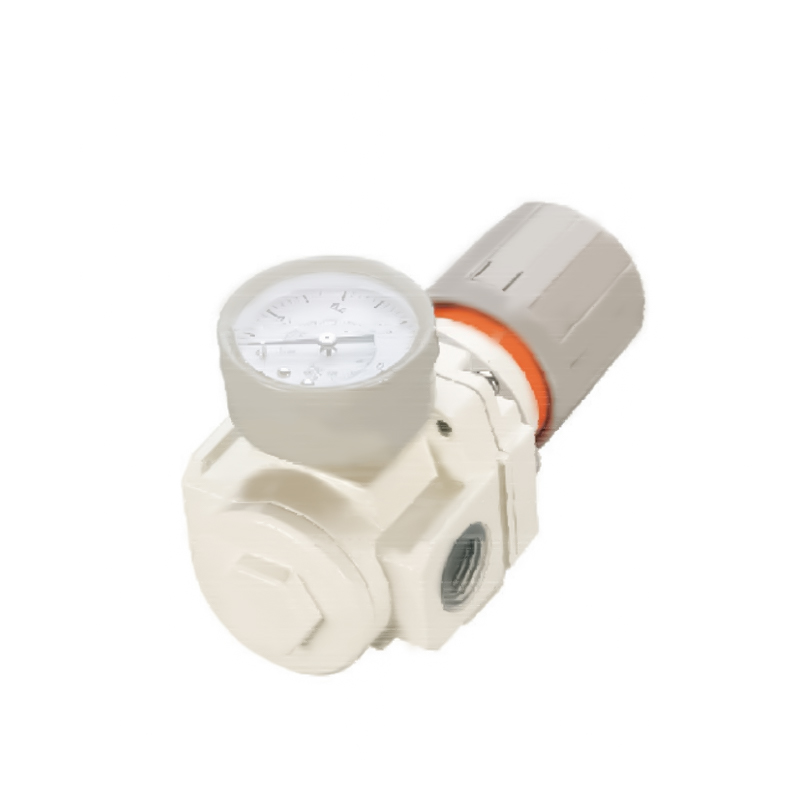

AR-serien trykkregulator
  • AR-serien trykkregulator
Modulær F.R.L. Enheter AC-serien

AR-serien trykkregulator

AR Series Pressure Regulator er en trykkstyringssystemkomponent innen industriell væskekontroll. Den oppnår presis kontroll av middels trykk gjennom en dynamisk balansemekanisme og er egnet for stabile trykkkrav under ulike komplekse arbeidsforhold. Designet kombinerer strukturell redundans og prinsipper for optimalisering av væskedynamikk for å sikre konsistent utgang av systemtrykk.

Kjernefunksjoner

1. Trykktilpasningsevne i full tilstand

- Innebygd flertrinns trykkkompensasjonsmekanisme, forskyv flytsvingninger og oppstrøms trykkforstyrrelser gjennom et adaptivt ventilkjernetilbakemeldingssystem, etablerer et stabilt trykkdomene og beskytter terminalutstyr mot plutselige trykkstøt.

2. Systemintegrasjonsvennlig arkitektur

- Ved å ta i bruk en modulær grensesnitttopologidesign, støtter den aksial/radial flerdimensjonal rørledningskonfigurasjon, er kompatibel med standard industrielle flenser og hurtigkoblingssystemer, og reduserer utplasseringskompleksiteten og kostnadene for rekonstruksjon av rørledninger betydelig.

3. Skalerbar trykkgradientdekning

- Gir en serie produktmatriser på tvers av trykknivåer, som dekker lavtrykksfinjustering til høytrykksundertrykkelsesscenarier, og støtter brukere til å fleksibelt matche ventilhusløsninger for tilsvarende trykkområder i henhold til systemtrykkterskler.

E-post: manager@cktworld.com
Last ned
FORRIGE：AL-seriens smøreapparat
NESTE：AF-seriens luftfiltre
  • Bevistrykk 1.5Mpa{15.3kgf/cm²}
    Maksimalt driftstrykk 1.0Mpa{10.2kgf/cm²}
    Omgivende og væsketemperatur 5~60 ℃
    Angi trykkområde C-AR1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Merknad: C-AR2000~5000 har også trykkområdet: 0,02~0,2Mpa (Kgf/m²)

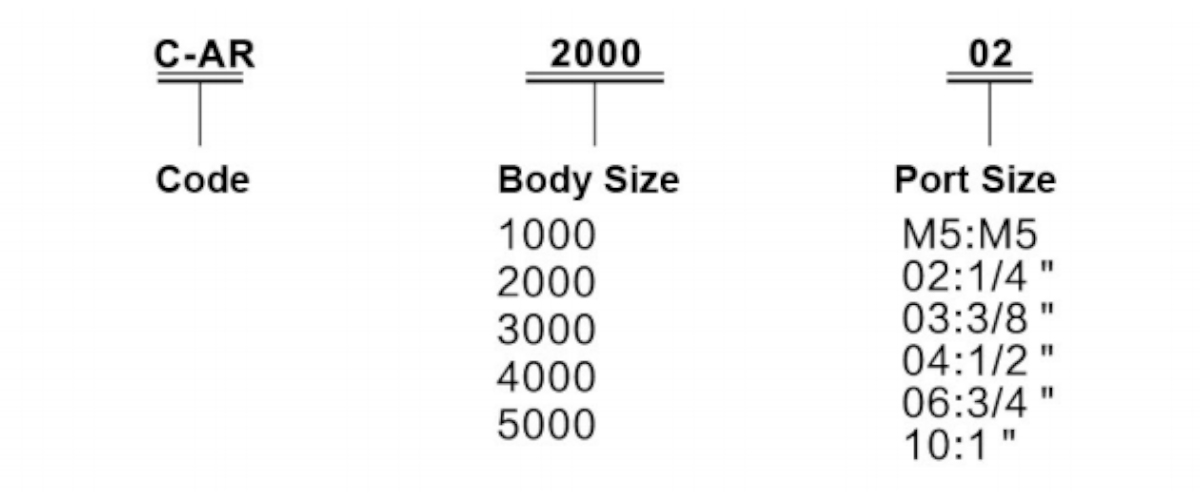

    Modell Spesifikasjon
    Vurdert strømning (l/min) Port størrelse Rc(PT) Trykkmålerstørrelse Rc(PT) Vekt (Kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Merknad: Trykktilførsel 0,7Mpa(7,1kgf/cm²), andre innstilte trykk er 0,5Mpa(5,1kgf/cm²)

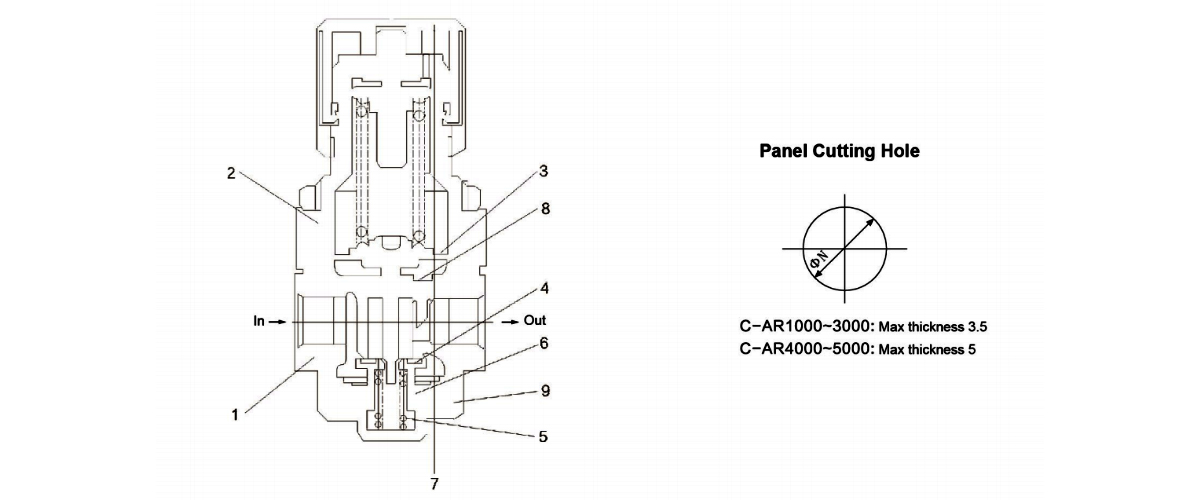

  • Hovedkomponenter
    Vare Navn Materialee Merknad
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Kropp Sink pressestøpt Pressstøpt aluminium Pressstøpt aluminium Hvit
    2 Panser Metacetaldehyd Pressstøpt aluminium Svart

    Komponenter
    Vare Navn Materialee Del nr.
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Membranmontering NBR - - - - - -
    4 Ventilmontering Messing NBR - - - - - -
    5 Ventilfjær Rustfritt stål - - - - - -
    6 O-ring NBR - - - - - -
    7 Min Pring Ring NBR - - - - - -
    8 O-ring NBR - - - - - -
    9 O-ring NBR - - - - - -
    10 Justering av våren - - - - - - -
    11 Eksosventil - - - - - - -

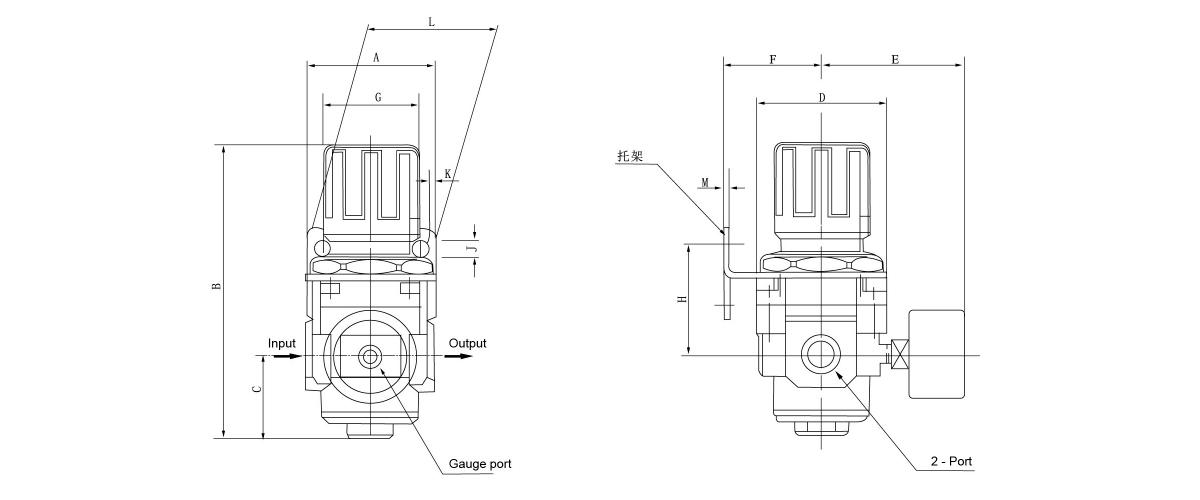

    Modell A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
