AC-seriens filterkombinasjon (trippelstykke)
  • AC-seriens filterkombinasjon (trippelstykke)
Modulær F.R.L. Enheter AC-serien

AC-seriens filterkombinasjon (trippelstykke)

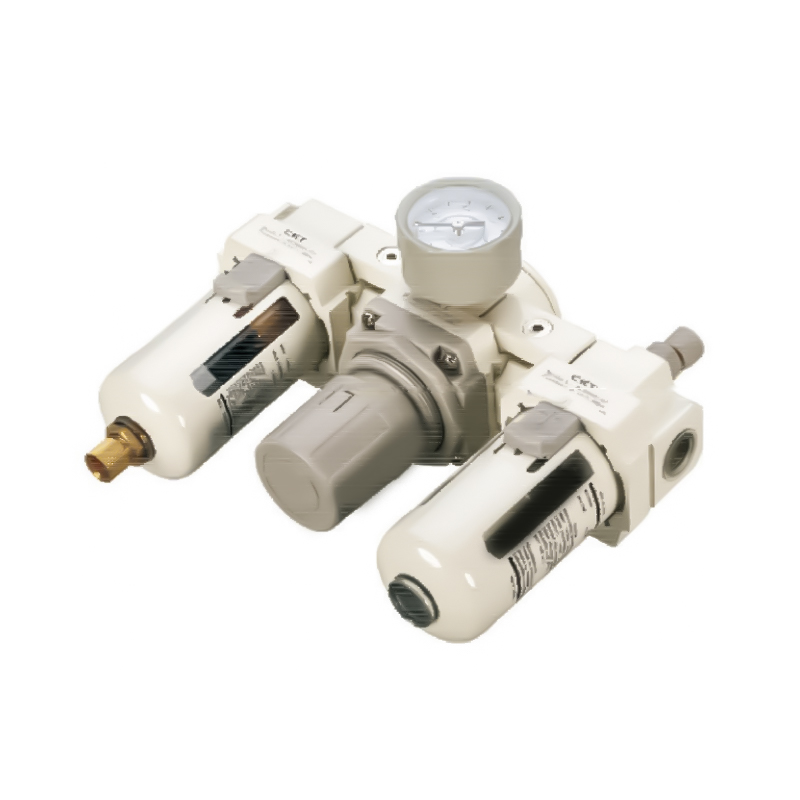

AC Series Filter Combination (Triple Piece) er kjernen i grunnenheten for luftkildeforbehandling i industrielle pneumatiske systemer. Den integrerer vanligvis tre funksjoner: urenhetsfiltrering, trykkregulering og aktuatorsmøring. Det gir rent, stabilt og egnet arbeidsmedium for nedstrøms pneumatiske komponenter, noe som sikrer påliteligheten og levetiden til systemets drift.

Kjernefunksjoner:

1. Utmerket middels renslighet: Den har effektiv evne til å fange opp urenheter, kan effektivt filtrere ut faste partikler og flytende vanntåke i luftkilden, og redusere potensiell skade på presisjonskomponenter betydelig.

2. Stabil trykkutgang: Den innebygde trykkreguleringsmekanismen fungerer pålitelig, kan nøyaktig stille inn og opprettholde det nødvendige arbeidstrykknivået til systemet, og effektivt buffer virkningen av oppstrøms trykksvingninger på nedstrøms utstyr.

3. Optimalisert smørekontroll: Dens oljetåkedesign fokuserer på effektivitet, og kan oppnå stabil og kontrollerbar smøremiddelforstøvningsforsyning med lavere luftstrøm, noe som sikrer at aktuatorene er fullstendig og økonomisk smurt. Beskyttelse.

4. Fleksibel spesifikasjonstilpasning: Gi 2000/3000/4000/5000 seriealternativer, som dekker fra grunnleggende applikasjoner til mer krevende arbeidsforhold, lett å tilpasse og velge i henhold til systembelastning og strømningskrav.

5. Bredt utvalg av grensesnittkompatibilitet: Støtt 1/8", 1/4", 3/8", 1/2", 3/4", 1" og andre standard rørdiametre, lett å koble til og integrere med pneumatiske rør med forskjellige spesifikasjoner, forenkler installasjonen på stedet.

E-post: manager@cktworld.com
Last ned
FORRIGE：Ingen forrige artikkel
NESTE：AC-seriens filterkombinasjon (to deler)
  • Bevistrykk 1.5Mpa{15.3kgf/cm²}
    Maksimalt driftstrykk 1.0Mpa{10.2kgf/cm²}
    Omgivende og væsketemperatur 5~60℃
    Sil blenderåpning 5 μm
    Anbefal smøring ISOVG32 eller tilsvarende
    Skålmateriale Polykarbonat
    Skålvakt C-AC1000~2000(uten)        C-AC3000~5000(Med)
    Angi trykkområde C-AC1000:0,05-0,7Mpa(0,51~7,1kgf/cm²)
    C-AC2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Merknad: 2,10,20,40,70,100μm   for   valgfritt

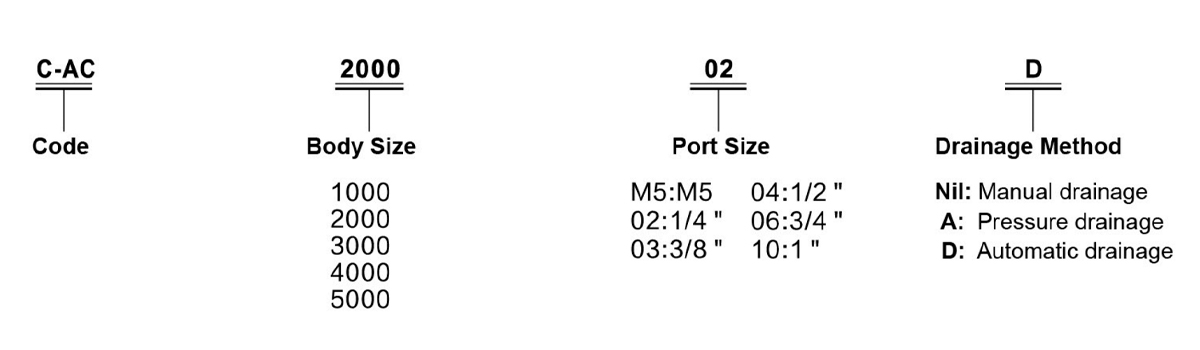

    Modell Spesifikasjon
    Komponenter Vurdert flyt
    (L/min)     		Portstørrelse
    Rc(PT)     		Trykkmåler
    Portstørrelse
    Rc(PT)     		Vekt
    (Kgf)
    Manuell tømming Automatisk tømming Filter Regulator Smøring
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Merk: 1. Standard automatisk avløp er normalt åpent (N.O.). C-AC3000~5000-serien tilbyr også et normalt lukket (N.C.) alternativ. Minimum driftstrykk er: normalt åpent - 0,1 MPa (1 kgf/cm²), normalt lukket - 0,15 MPa (1,5 kgf/cm²).
    2. Under et tilførselstrykk på 0,7 MPa (7,1 kgf/cm²).

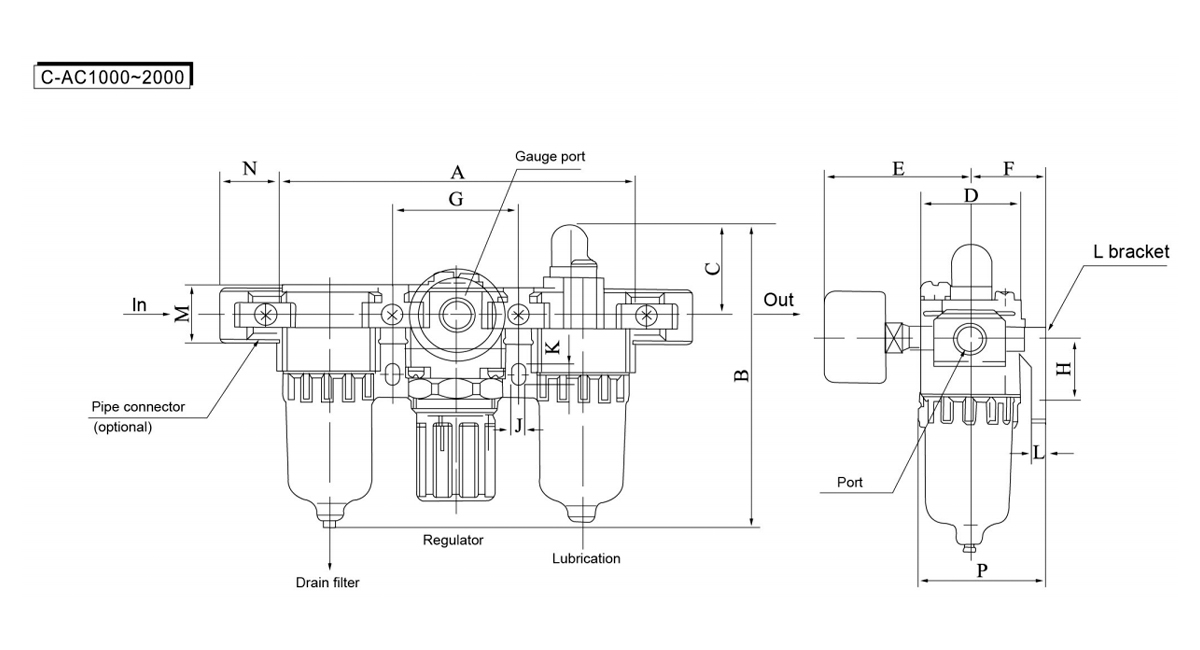

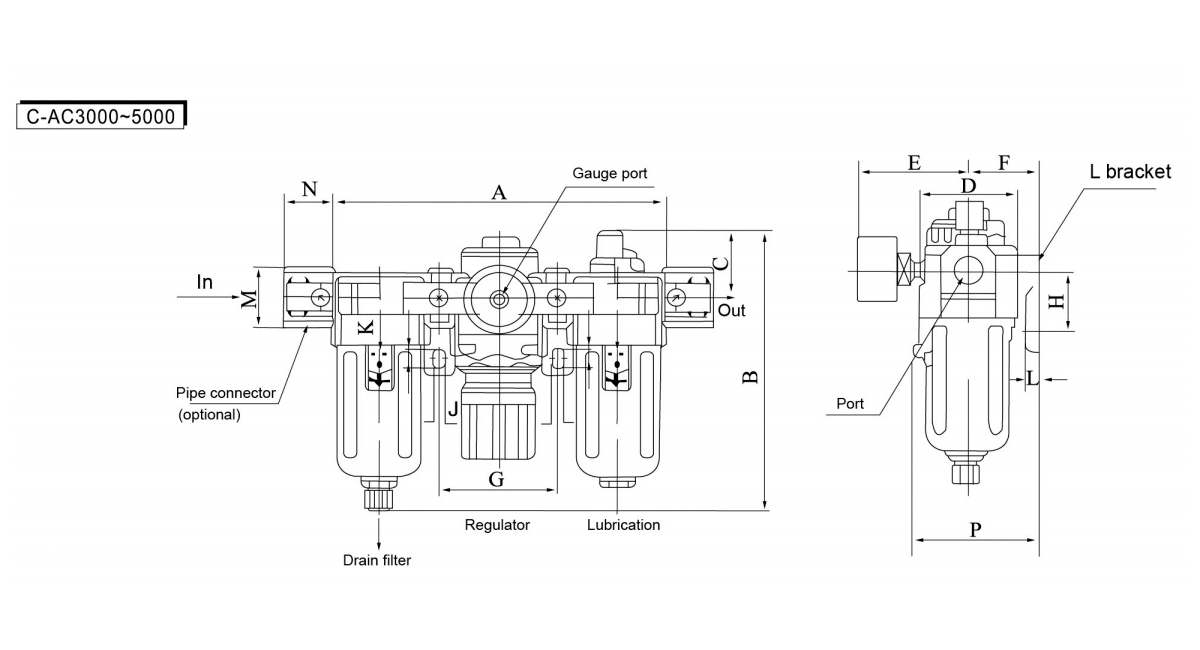

  • Modell Portstørrelse A B C D E F G H J K L M N P Koble med
    Automatisk tømming
    B
    C-AC1000 M5×0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4 · 3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
