MI Series Mini Sylinder i rustfritt stål Leverandører

Hjem / Produkter / Luftsylinder / Mini sylinder / MI Series Mini Sylinder i rustfritt stål

MI Series Mini Sylinder i rustfritt stål MI Series Mini Sylinder i rustfritt stål
  • MI Series Mini Sylinder i rustfritt stål
  • MI Series Mini Sylinder i rustfritt stål
Mini sylinder

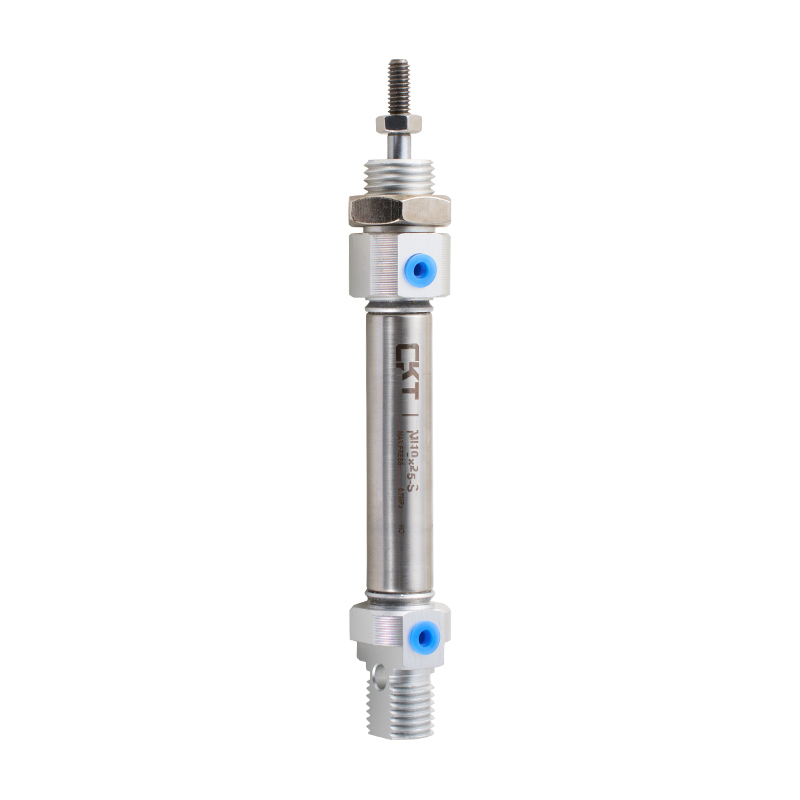

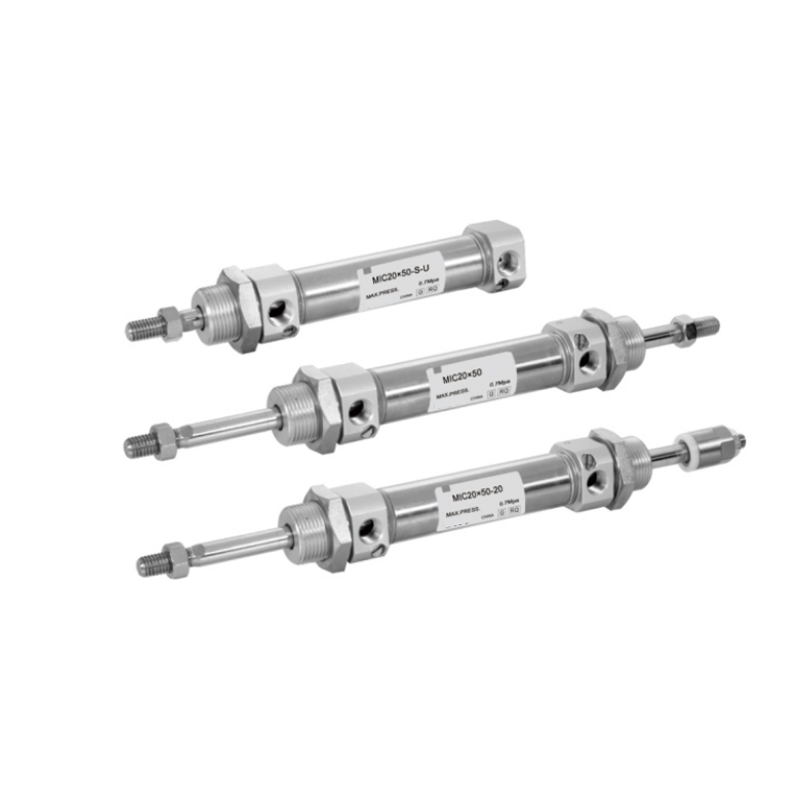

MI Series Mini Sylinder i rustfritt stål

1. Front- og bakdekselet er utstyrt med faste antikollisjonsputer for å redusere reverseringseffekten av sylinderen;
2. Ulike bakdekseltyper gjør sylinderinstallasjonen mer praktisk;
3. De fremre og bakre dekselet og det rustfrie stålhuset har en klinket rullestruktur, som er pålitelig i forbindelse;
4. Sylinderkroppen er laget av rustfritt stål, slik at sylinderen kan tilpasse seg generelle korrosive arbeidsmiljøer;
5. Sylindre med ulike spesifikasjoner og sylinderinstallasjonstilbehør er tilgjengelig for kunder å velge mellom.

E-post: manager@cktworld.com
Last ned
FORRIGE：CG1-serien Enkeltstang dobbeltvirkende lyssylinder
NESTE：MAL-serien minisylinder i aluminiumslegering
  • Indre diameter (mm) 8 10 12 16 20 25 32 40
    Handlingstype Dobbeltvirkende type, enkeltvirkende ekstruderingstype, enkeltvirkende introduksjonstype
    - Dobbeltvirkende dempende type
    Arbeidsmedium Luft
    Driftstrykkområde Dobbeltvirkende type 0,1~1,0 MPa(14~145Psi)
    Enkeltvirkende type 0,2~1,0MPa(28~145Psi)
    Garantert trykkmotstand 1,5 MPa (215 psi)
    Driftstemperaturområde °C -20~70
    Driftshastighetsområde Dobbeltvirkende type: 30–800
    Enkeltvirkende type: 50–800
    Reisetoleranseområde 0~150(0~1.0)     >150 14(0~1.0)
    Buffertype MIC-serien: Justerbar demping;
    Andre serier: Antikollisjonsputer
    Overtakelsesdiameter M5×0,8 PT1/8 PT1/4

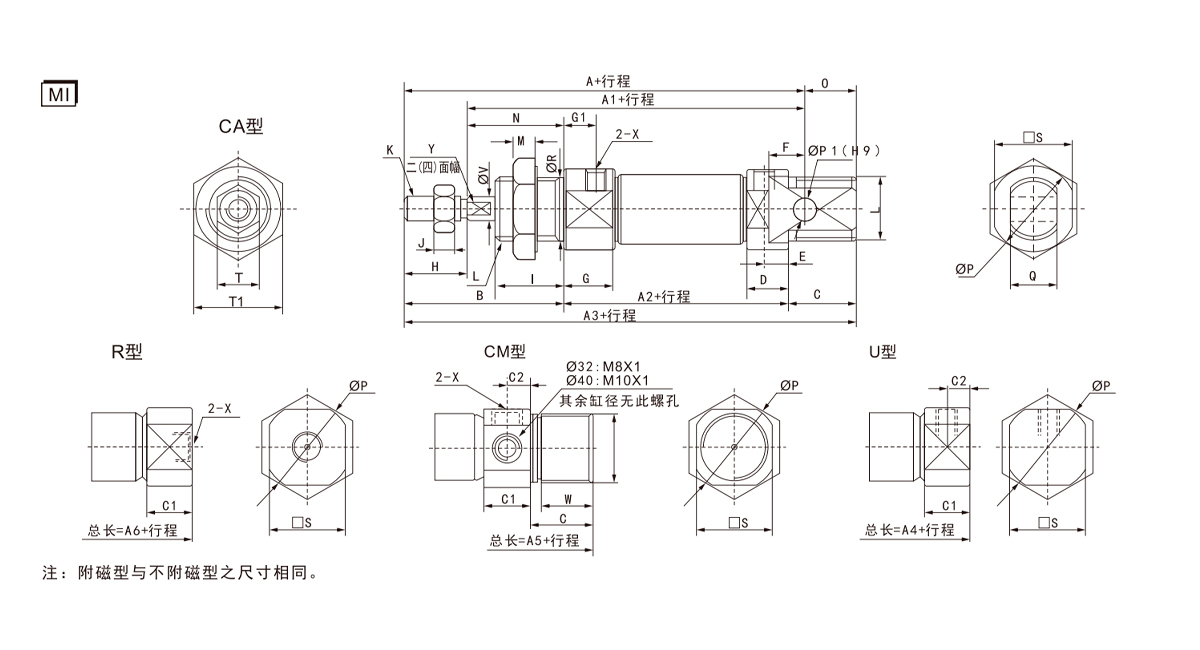

  • Sylinderdiameter/Symbol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Sylinderdiameter/Symbol J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    10 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 5 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 5 M6×1,0 M16×1,5 6 22 13 22 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 6 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

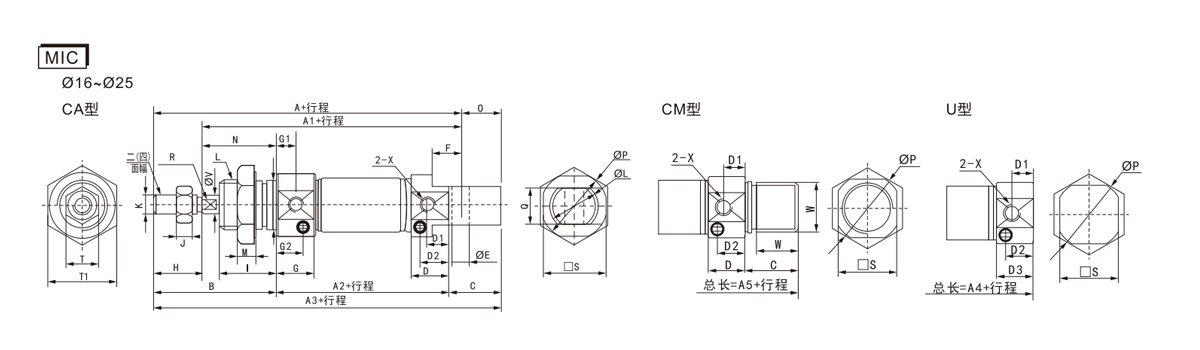

    Sylinderdiameter/Symbol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Sylinderdiameter/Symbol H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1,0 M16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0,8
    20 20 20 6 M8×1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

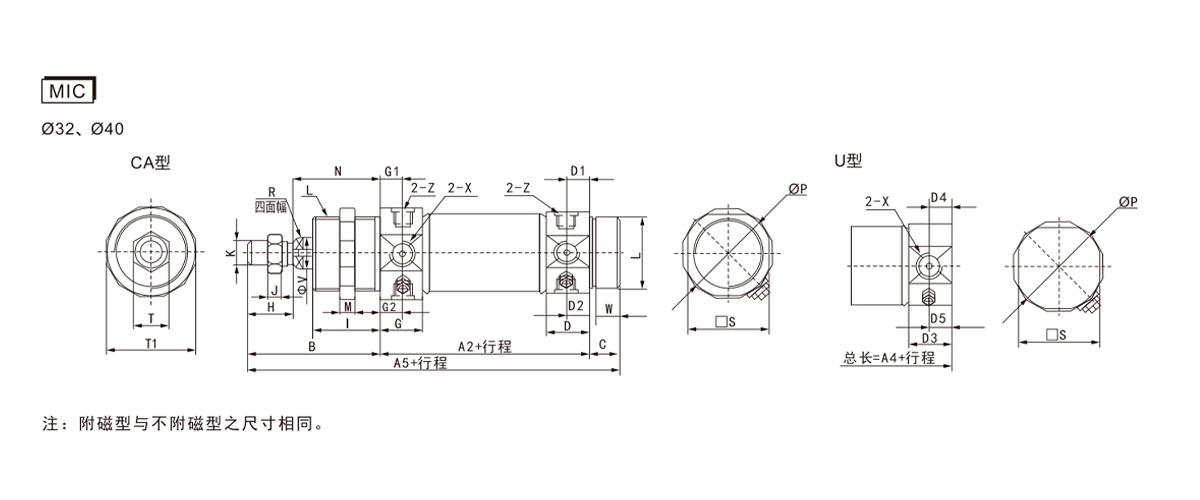

    Sylinderdiameter/Symbol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Sylinderdiameter/Symbol L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

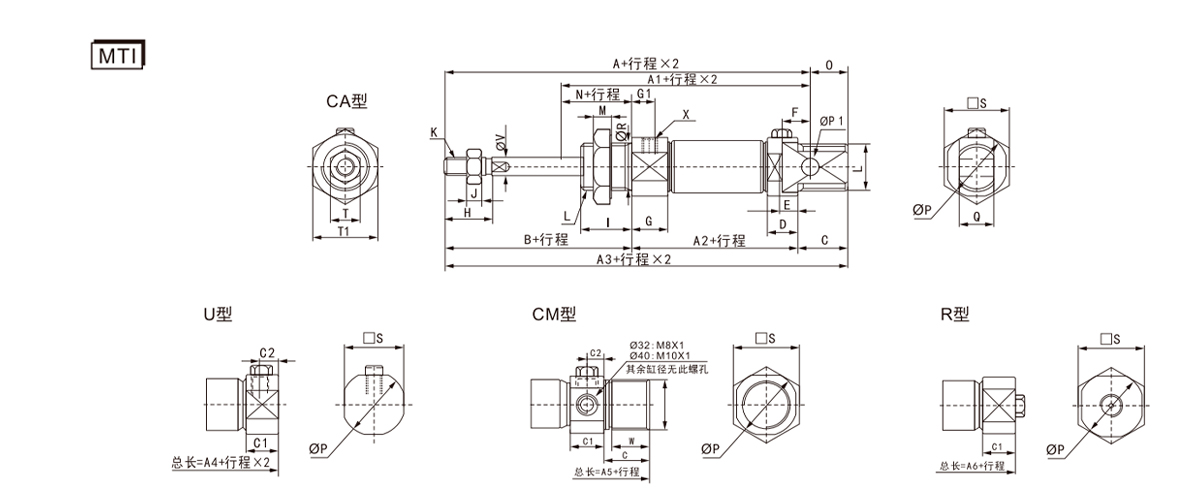

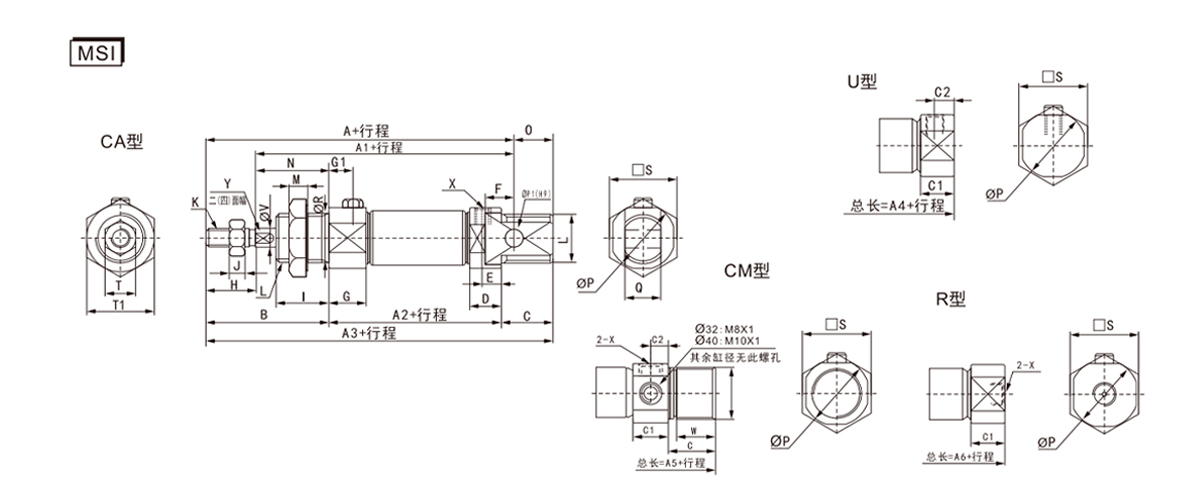

    Symbol A A1 A2 A3 A4
    Sylinderdiameter/Slag 0-50 51~100 101~150 0-50 51~100 101~150 0-50 51~100 101~150 0-50 51~100 101~150 0-50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Symbol A5 A6 B C C1 C2 D E F G G1 H I J
    Sylinderdiameter/Slag 0-50 51~100 101~150 0-50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Sylinderdiameter/Symbol K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 -
    10 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 M6×1,0 M16×1,5 6 22 13 20 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

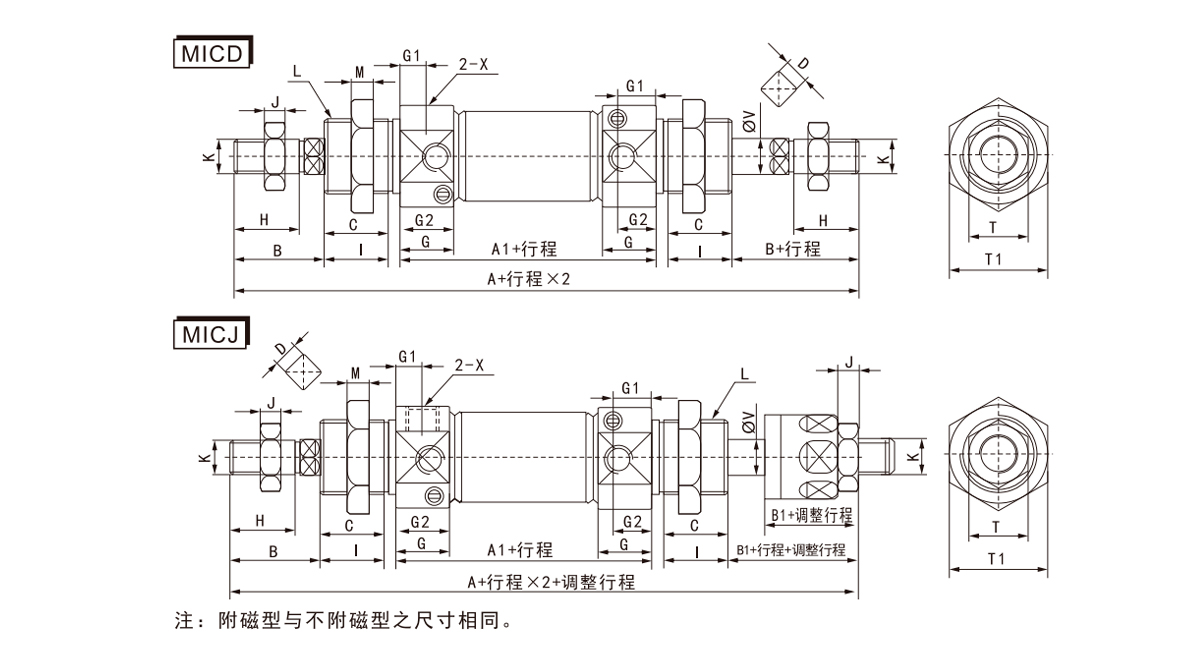

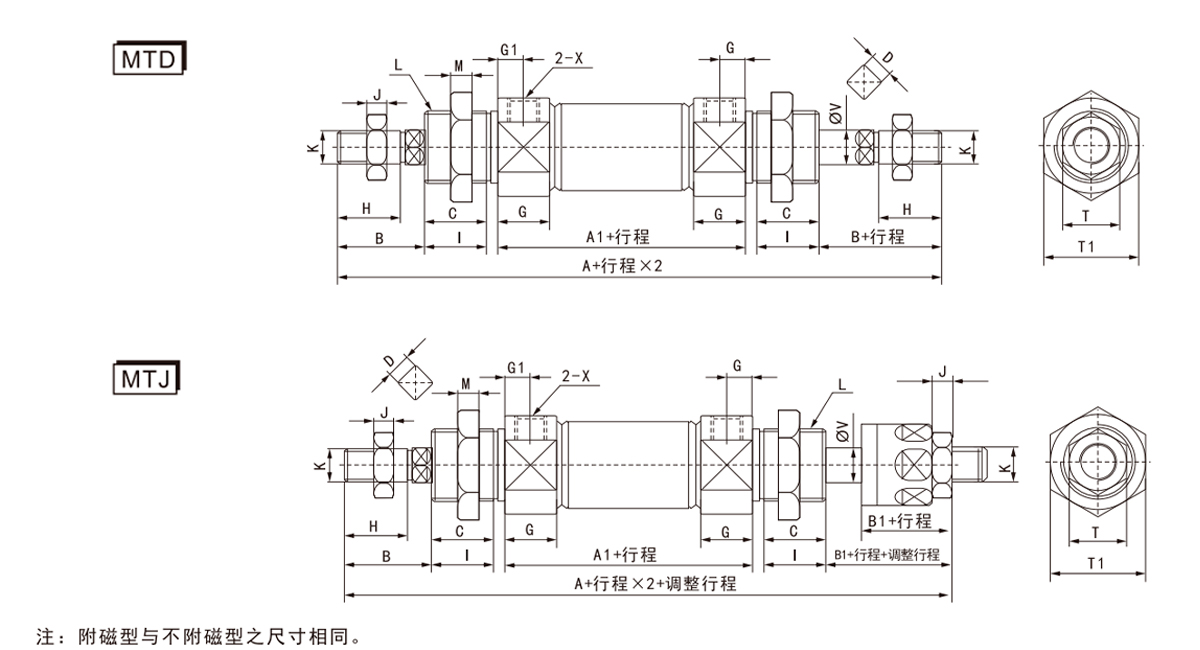

    Sylinderdiameter/Symbol A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    12 128 52 128 21 21 14.5 5 (tosidig) 12.5 8 14 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    16 134 58 134 21 21 13.5 5 (tosidig) 12.5 8 14.5 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    20 150 62 151 24 25 16.5 6 (tosidig) 14.5 7.5 18 20 6 M8×1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (firesidig) 16 8 20.5 22 6 M10×1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (firesidig) 16.5 9 17.5 30 6 M10×1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (firesidig) 22 12 21 35 7 M10×1,25 M38×1,5 8 17 46 16 PT1/4

    Symbol/Sylinderdiameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (tosidig) 6 (tosidig) 8 (firesidig) 10 (firesidig) 14 (firesidig)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1,5 M22×1,5 M22×1,5 M30×1,5 M38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0,8 PT1/8 PT1/8 PT1/8 PT1/8

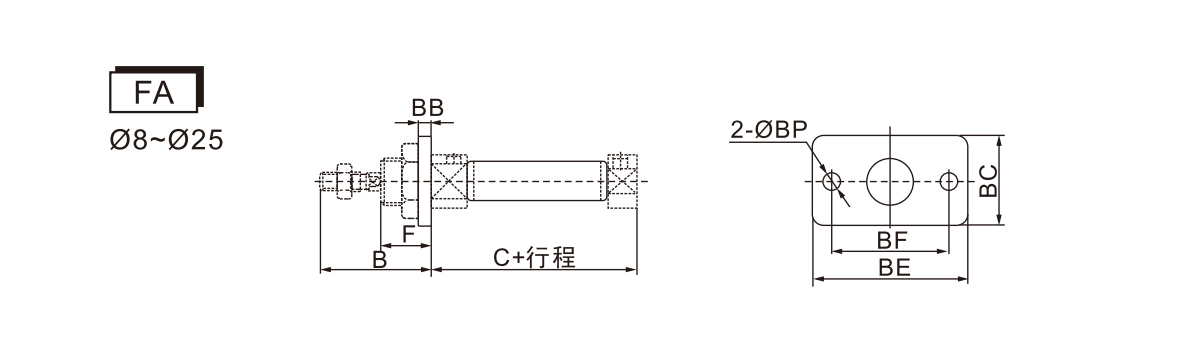

    Symbol/Sylinderdiameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    f.Kr 22 22 30 30 40 40
    BE 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

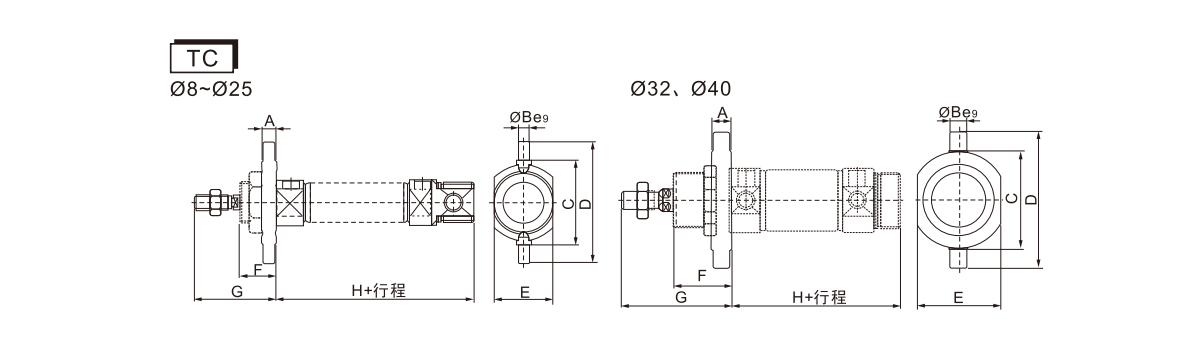

    Symbol/Sylinderdiameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

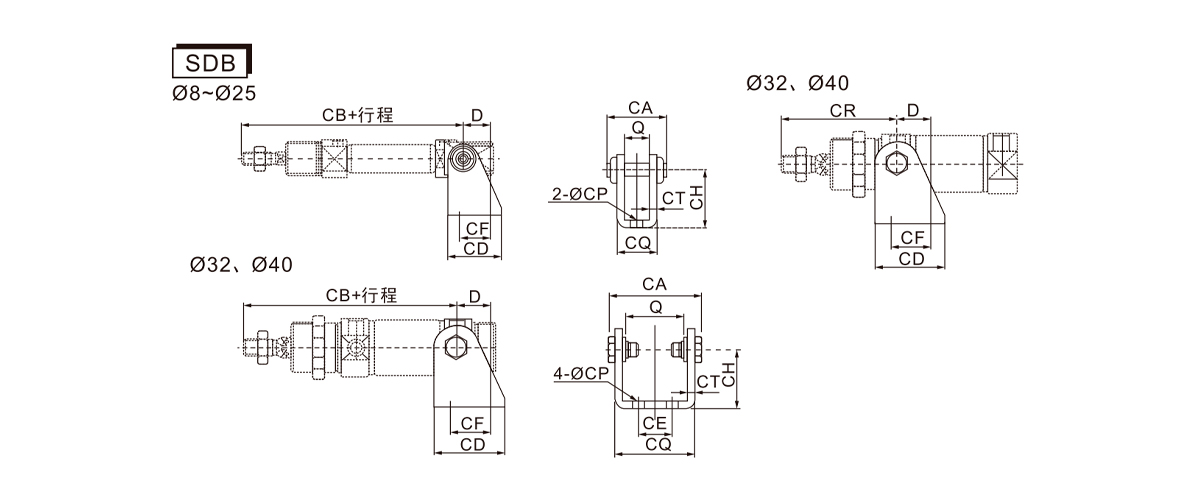

    Symbol/Sylinderdiameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

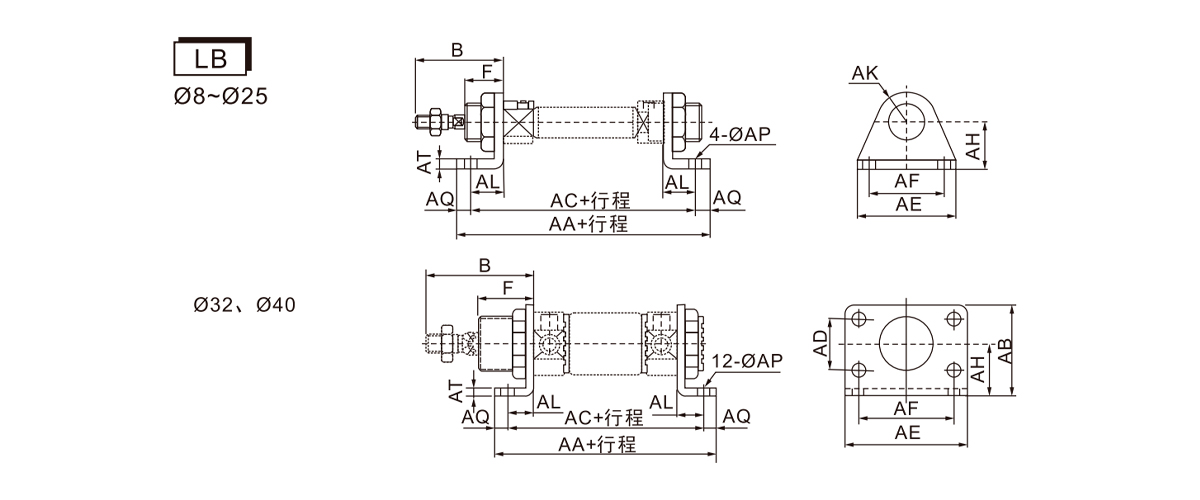

    Symbol/Sylinderdiameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
