4HV Series 2/3 4-veis håndventil Leverandører

Hjem / Produkter / Pneumatiske kontrollkomponenter / Manuell kontrollventil / 4HV Series 2/3 4-veis håndventil

4HV Series 2/3 4-veis håndventil 4HV Series 2/3 4-veis håndventil 4HV Series 2/3 4-veis håndventil 4HV Series 2/3 4-veis håndventil
  • 4HV Series 2/3 4-veis håndventil
  • 4HV Series 2/3 4-veis håndventil
  • 4HV Series 2/3 4-veis håndventil
  • 4HV Series 2/3 4-veis håndventil
Manuell kontrollventil

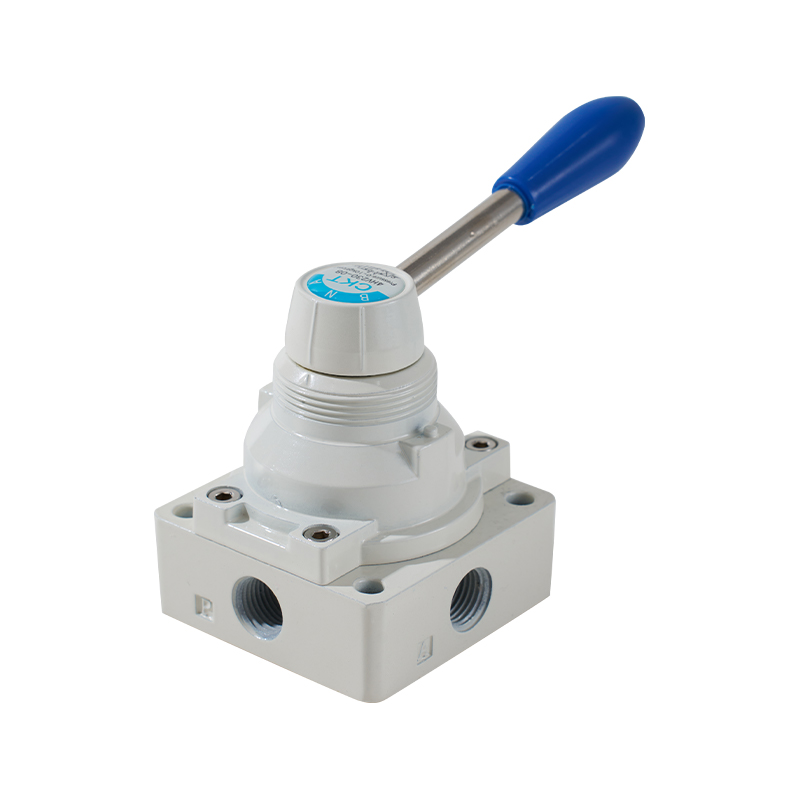

4HV Series 2/3 4-veis håndventil

1. Lett reverserende rotasjon, god håndfølelse, nøyaktig posisjonering;
2. Stort effektivt strømningsareal, lite trykktap;
3. To installasjonstyper er tilgjengelige: panel og bunn, panelinstallasjon med monteringsmuttere.

E-post: manager@cktworld.com
Last ned
FORRIGE：4F Series 2-posisjons 5-veis pneumatisk fotventil
NESTE：4H Series 5-veis manuell ventil
  • Standard spesifikasjon

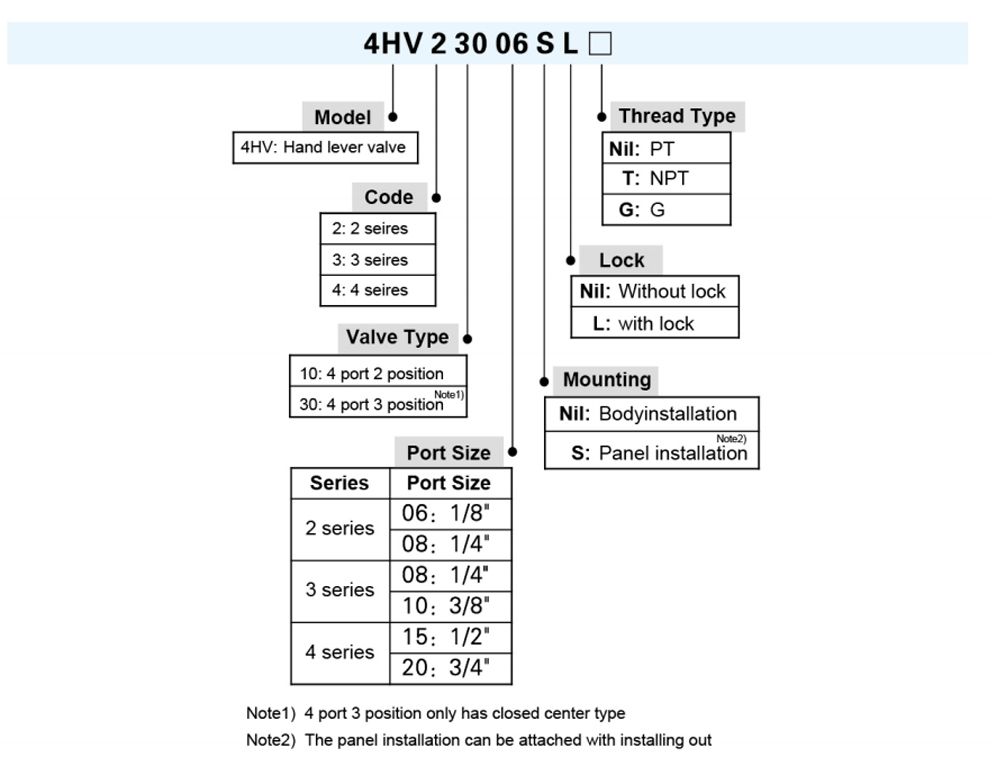

    Modell 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Væske Luft (skal filtreres med 40 μm filterelement)
    Handling Manuell styring direktevirkende type
    Portstørrelse PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Effektivt Seksjonsområde 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Posisjon 4 port 2 posisjon, 4 port 3 posisjon
    Smøring Ikke nødvendig
    Driftstrykkområde 0~1,0 MPa (0~145psi)
    Bevistrykk 1,5 MPa (215 psi)
    Driftstemperatur -20~70℃
    Driftsvinkel 90°(45°hvis 4 port 3 posisjon)

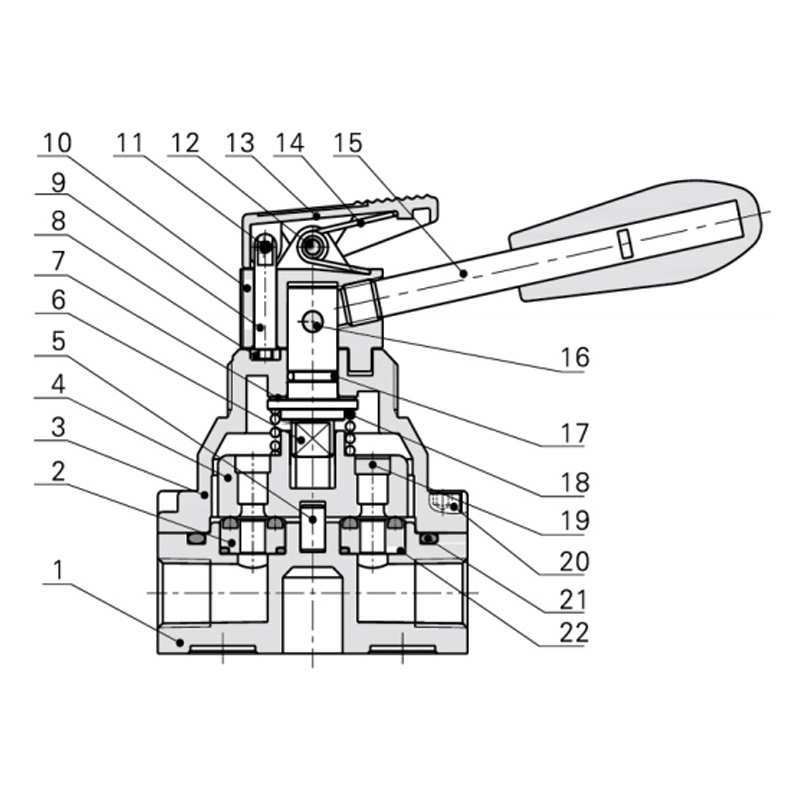

  • Vare Modelll Vare Modelll
    1 Hovedkropp 12 Pin-1
    2 Seal Base 13 Frontdeksel
    3 Ventildeksel 14 Vår
    4 Ventilplugg 15 Håndtak
    5 Kolonnepinne 16 Pin-2
    6 Skaft 17 Skaft O Ring
    7 Vaskemaskin 18 Vår
    8 Festeplate 19 Jernplate
    9 Låsepinne 20 Festeskrue
    10 Ventilhette 21 Hovedkropp O-ring
    11 Vår Pin 22 Tetning Base O-ring

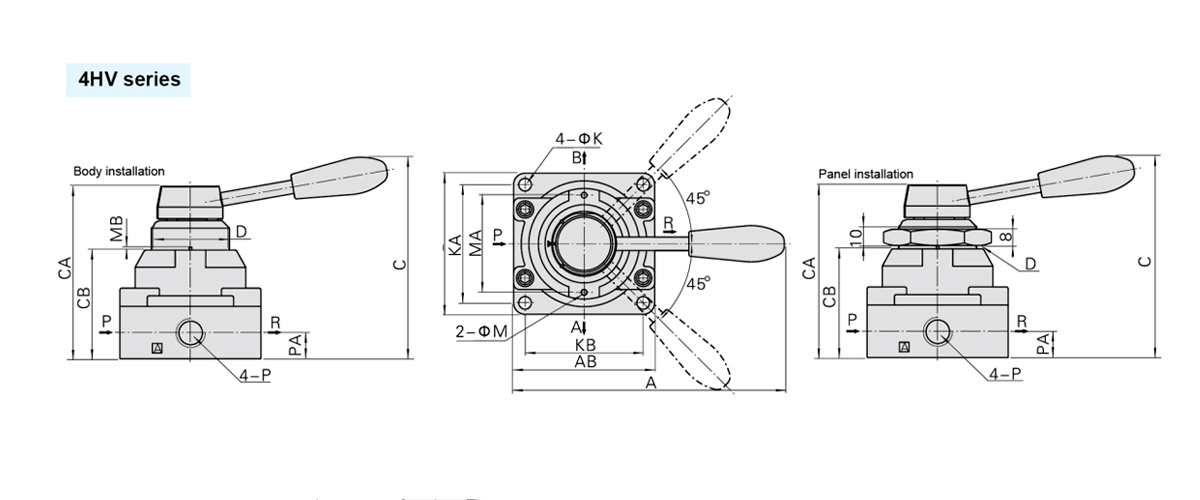

    Modelll /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

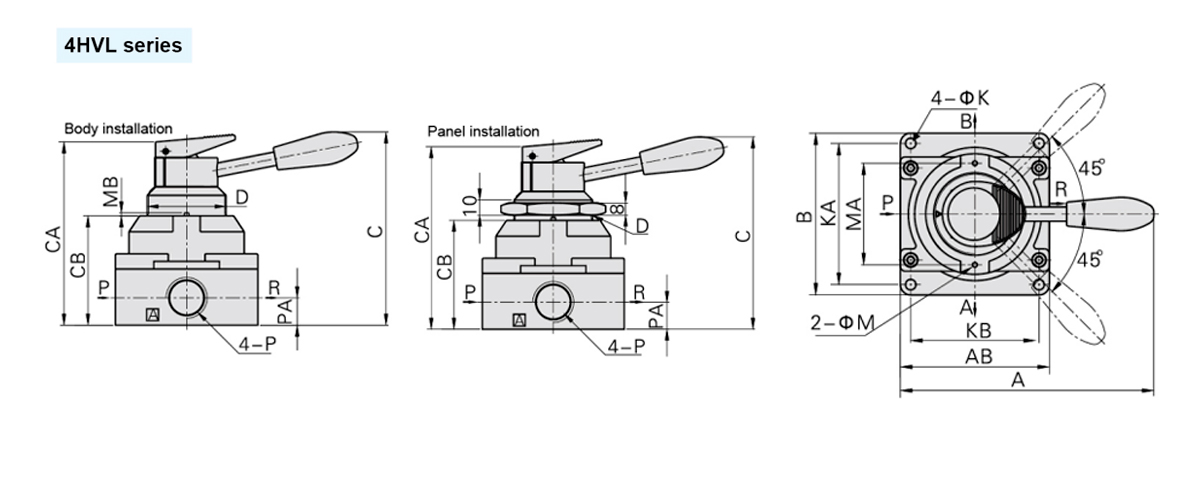

    Modelll/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
