ZK2A-serien vakuumgenerator Leverandører

Hjem / Produkter / Vakuumkomponenter / Kombinert vakuumgenerator / ZK2A-serien vakuumgenerator

ZK2A-serien vakuumgenerator ZK2A-serien vakuumgenerator ZK2A-serien vakuumgenerator ZK2A-serien vakuumgenerator ZK2A-serien vakuumgenerator
  • ZK2A-serien vakuumgenerator
  • ZK2A-serien vakuumgenerator
  • ZK2A-serien vakuumgenerator
  • ZK2A-serien vakuumgenerator
  • ZK2A-serien vakuumgenerator
Kombinert vakuumgenerator

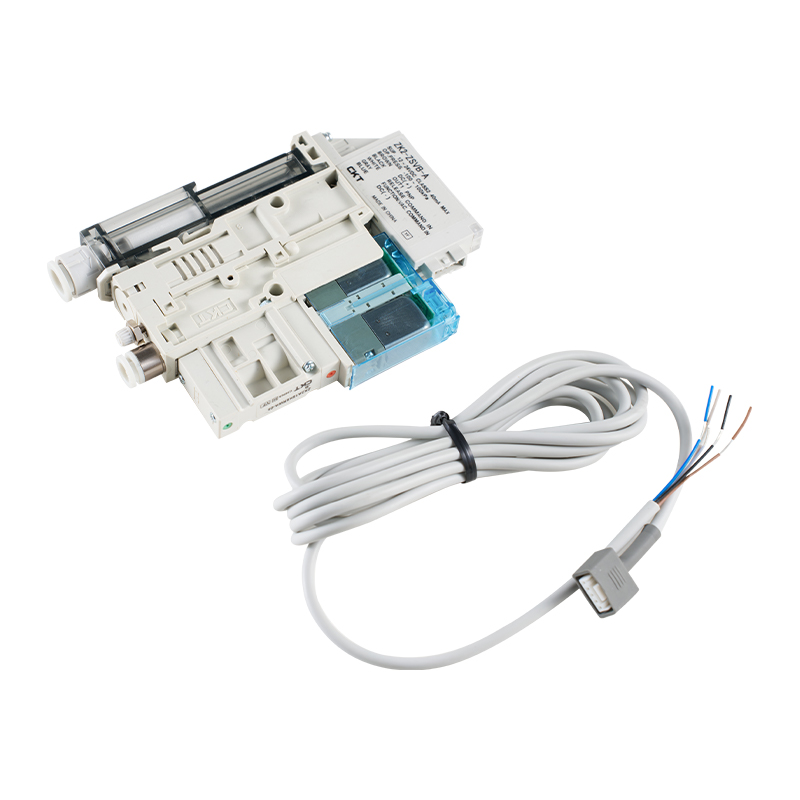

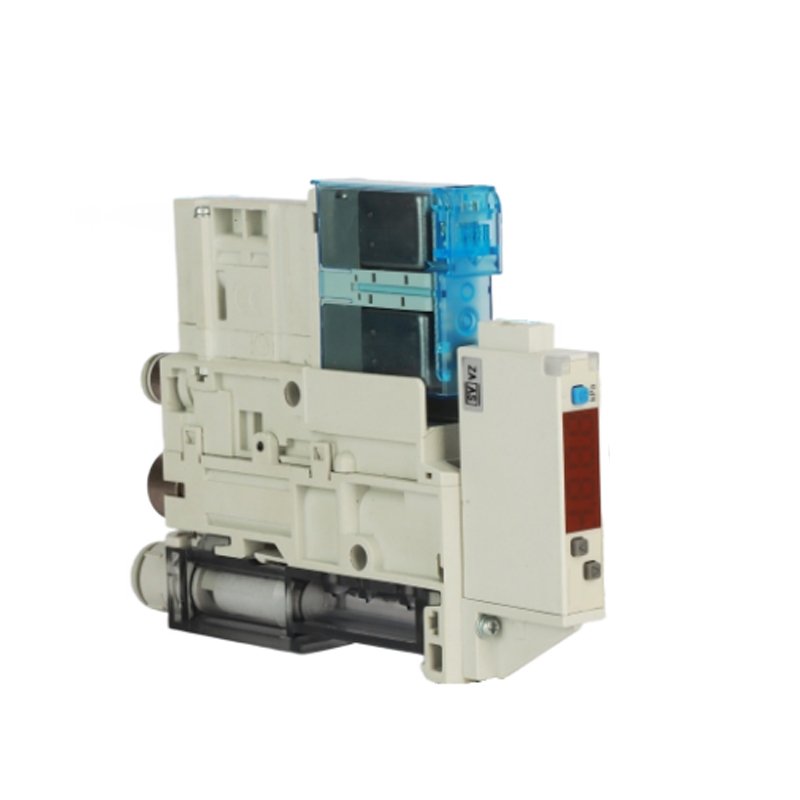

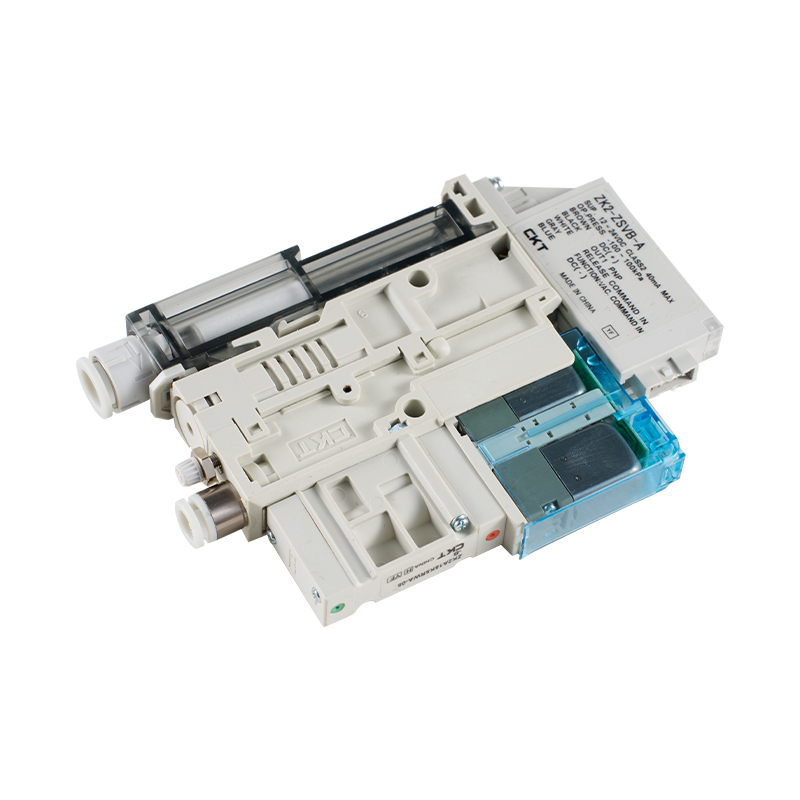

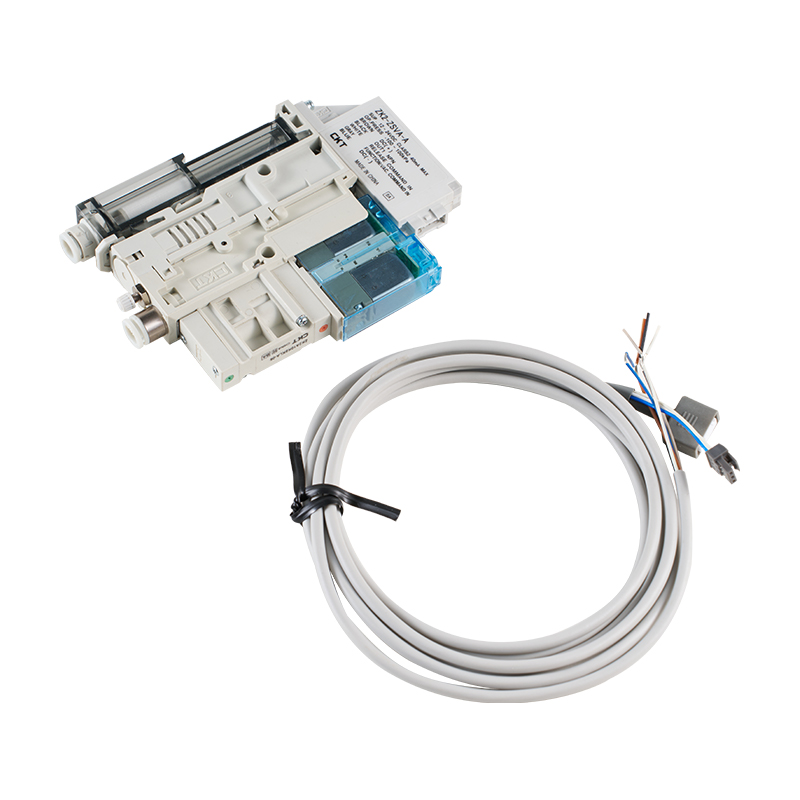

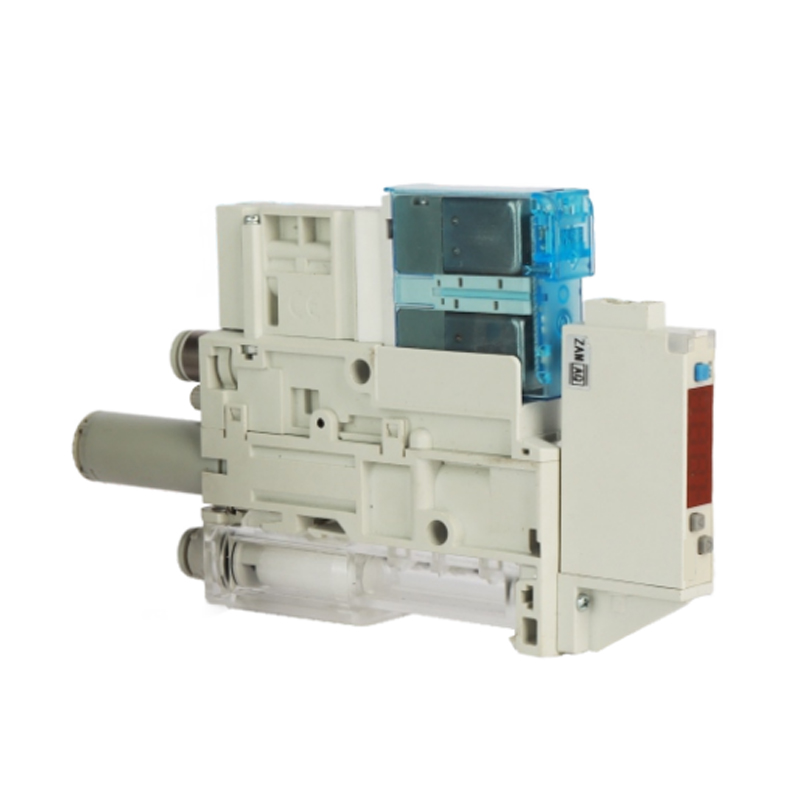

ZK2A-serien vakuumgenerator

ZK2A Series Vacuum Generator er en integrert vakuumgenereringsløsning designet for effektiv materialadsorpsjon og håndtering i industrielle automasjonsscenarier. Den kompakte strukturen integrerer vakuumgenerering, statusovervåking og luftstrømkontrollfunksjoner, og oppnår rask vakuumetablering og frigjøring gjennom Venturi-prinsippet, som er egnet for stabile gripebehov for en rekke lette til middels laster.

Kjernefunksjoner
1. Effektiv design for gassforbruk: Optimaliser interne strømningskanaler for å redusere trykkluftforbruk, balansere energiforbruk og sugeevne
2. Modulært grensesnitt: Standard gass- og elektriske grensesnitt støtter rask integrering i enden av robotarmen eller verktøyrørledningen
3. Statustilbakemeldingsmekanisme: Den innebygde vakuumsensorporten kan kobles til en ekstern trykkbryter for å overvåke adsorpsjonsstatusen i sanntid
4. Anti-forurensningsstruktur: Designet uten bevegelige deler reduserer feilraten og tilpasser seg komplekse arbeidsforhold som støv og rusk
5. Flertrinns vakuumkonfigurasjon: Tilby forskjellige varianter av halsspesifikasjoner for å møte differensierte strømnings- og vakuumkrav
6. Kompakt emballasje: Det integrerte skallet reduserer eksterne rørforbindelser, forenkler installasjonsplass og vedlikeholdskompleksitet

E-post: manager@cktworld.com
Last ned
FORRIGE：Vakuumgenerator i VY-serien
NESTE：ZK2-serien vakuumenhet/vakuumgenerator
  • Modelll (standard modell for bryterenhet) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nominell trykkområde 0~-101kPa -100~100kPa
    Still inn trykkområde, vis trykkområde 10~-105kPa -105~105kPa
    Trykkmotstand 500 kPa
    Minimum innstillingsenhet 0,1 kPa
    Strømforsyningsspenning DC 12–24 V ±10 %, puls (p-p) mindre enn 10 % (med omvendt tilkoblingsbeskyttelse)
    Dagens forbruk Under 40mA
    Bryter utgang Utdataformat NPN eller PNP kollektor åpen krets 2 utganger (valgbar)
    Maksimal belastningsstrøm 80mA
    Maksimal påført spenning 28V (når NPN-utgang)
    Restspenning Under 2V (når belastningsstrømmen er 80mA)
    Responstid Mindre enn 2,5 ms (ved bruk av anti-oscillasjonsfunksjonen: velg 20, 100, 500, 1000 eller 2000 ms)
    Kortslutningsbeskyttelse Har
    Repeterbarhet ±0,2 % F.S. ±1 siffer
    Forsinkelse Forsinkelse mode Variabel fra 0 Merk)
    Sammenligningsmodus for øvre og nedre grense
    Visningsmodus 31/2-sifret 7-segment LED 1-farget display (rød)
    Visningsnøyaktighet ±2 % av full skala ±1 siffer (ved en omgivelsestemperatur på 25 ± 3°C)
    Handlingsindikatorlys Når bryterutgangen er PÅ, er lyset på. OUT1: grønn OUT2: rød
    Miljøbestandig Beskyttende struktur IP40
    Temperaturområde Lagringsforhold: -10 til 60°C (ingen kondens, ingen frysing)
    Fuktighetsområde Under drift og lagring: 35–85 % RF (ingen kondens)
    Tåler spenning AC1000V 1 minutt Mellom ladeenhet og hus
    Isolasjonsmotstand 50 MΩ eller høyere (DC 500 V megohm) mellom ladeenheten og dekselet
    Temperaturegenskaper ±2 % F.S. (basert på en omgivelsestemperatur på 25°C)
    Wire Oljebestandig etylengummi isolert kabel, 5 kjerner, 0,35 mm², 2 m Ledertverrsnittsareal: 0,15 mm² (AWG 26) Ytre isolasjonsdiameter: 1,0 mm
    Merk: Når trykket svinger rundt den innstilte verdien, vil oscillasjon oppstå hvis hysteresen ikke er satt over fluktuasjonsområdet.

    Vakuumpressostat med energisparefunksjon
    Model ZK2-ZSV□□□-A
    Nominell trykkområde -100~100kPa
    Still inn trykkområde -105~105kPa
    Trykkmotstand 500 kPa
    Minimum innstillingsenhet 0,1 kPa
    Strømforsyningsspenning DC 12–24 V ±10 % puls (p-p) mindre enn 10 % (med omvendt tilkoblingsbeskyttelse)
    Dagens forbruk Under 40mA
    Bryter utgang Utdataformat NPN eller PNP åpen kollektor OUT1: Generelt formål: OUT2: For ventilstyring
    Maksimal belastningsstrøm 80mA
    Maksimal påført spenning DC26,4V
    Restspenning Under 2V (når belastningsstrømmen er 80mA)
    Responstid Mindre enn 2,5 ms (ved bruk av anti-oscillasjonsfunksjonen: velg 20, 100, 500, 1000 eller 2000 ms)
    Kortslutningsbeskyttelse Har
    Repeterbarhet ±0,2 % F.S. ±1 siffer
    Forsinkelse Forsinkelse mode Variabel fra 0 Merk)
    Visningsmodus 31/2-sifret 7-segment LED-fargeskjerm (rød)
    Visningsnøyaktighet ±2 % av full skala ±1 siffer (ved en omgivelsestemperatur på 25 ± 3°C)
    Handlingsindikatorlys Når bryterutgangen er PÅ, er lyset på. OUT1: grønn OUT2: rød
    Miljøbestandig Beskyttende struktur IP40
    Driftstemperaturområde 5~50 ℃
    Tåler spenning AC1000V 1-minutters ladeenhet og hus
    Isolasjonsmotstand 50 MΩ eller høyere (DC 500 V megohm) mellom ladeenheten og dekselet
    Temperaturegenskaper ±2 % F.S. (ved 25°C innenfor driftstemperaturområdet 5 til 50°C)
    Wire 5-leder kabel Ø3,5, 2m Ledertverrsnittsareal: 0,15mm² (AWG26) Ytre diameter isolator: 1,0mm
    Merk: Når trykket svinger rundt den innstilte verdien, vil oscillasjon oppstå hvis hysteresen ikke er satt over fluktuasjonsområdet.

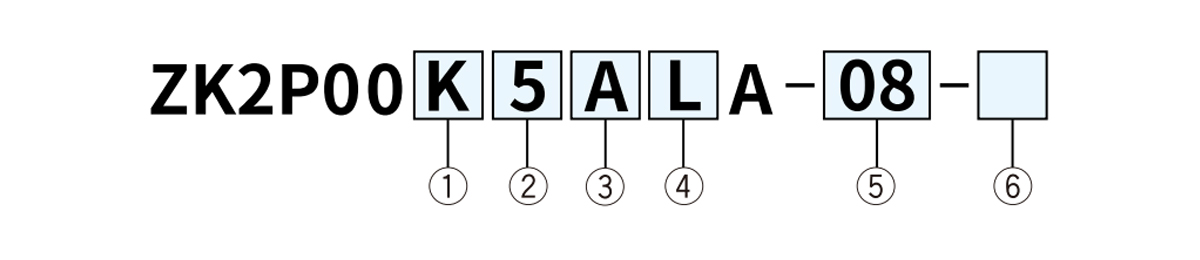

  • ①Kombinasjon av tilførselsventil og bruddventil ③ Vakuumtrykkbryter, trykksensor
    Mark Tilførselsventil Destruksjonsventil Mark Type Trykkområde
    [kPa]     		Spesifikasjoner
    N.C. Selvopprettholdende N.C. NPN PNP Enhetskonvertering
    Funksjon Merknad 3)
    K ● - ● 2 utganger
    R - ● Merknad 2) ● A Vakuum trykkbryter 0~-101 ● - ●
    Merk 1) Sett en bruddventil eller atmosfærisk inntaksventil i midten av vakuumrøret.
    Merknad 2) Når den er aktivert i 20 ms eller lenger, opprettholdes vakuumgenereringstilstanden, og når bruddventilen aktiveres, stoppes vakuumet.     		B ● - Ingen (SI-enhet fast)
    C - ● ●
    ②Nominell spenning (tilførselsventil, bruddventil) D - O Ingen (SI-enhet fast)
    Mark Spenning E -100~100 ● - ●
    5 DC24V F ● - Ingen (SI-enhet fast)
    H - ● ●
    6 DC12V J - ● Ingen (SI-enhet fast)
    Spesifikasjonen uten enhetskonvertering er fastsatt til kPa.
    ④Pluggens spesifikasjoner (tilførselsventil, bruddventil, vakuumtrykkbryter ⑤ Vakuum (V) passasje
    Mark Tilførselsventil ·Destruction valve used 300 mm(plug assembly) Merknad 4) 2m (kablet med støpsel) for vakuumtrykkbryter 3m (trådintegrert) brukt i trykksensorkomponenter Mark Vakuum (V) port
    L ● ● 06 Ø 6
    L1 Ingen ● 08 Ø 8
    L2 ● Ingen

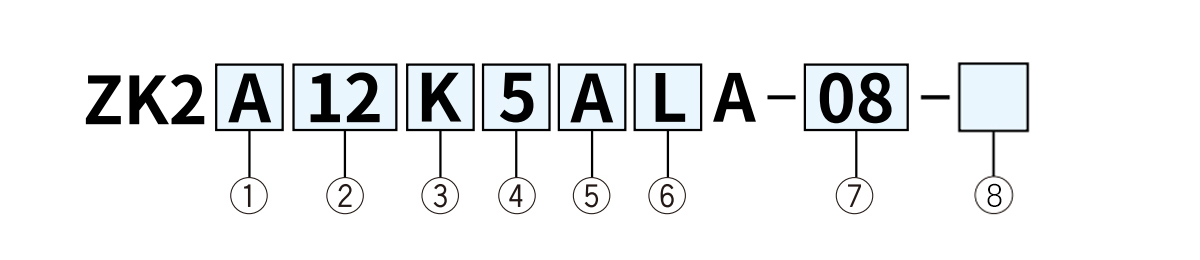

    ② Dysediameter ④Nominell spenning (tilførselsventil, bruddventil) ⑤ Vakuumtrykkbryter/trykksensor
    Mark Dysediameter Mark Spenning Mark Type Trykkområde
    [kPa]     		Spesifikasjoner
    07 Ø 0.7 5 DC24V NPN PNP Med enhetskonverteringsfunksjon Merknad 4)
    10 Ø 1.0 2 utganger
    12 Ø 1.2 6 DC12V A Vakuum trykkbryter 0~-101 ● - ●
    15 Ø 1.5 B ● — Ingen (SI-enhet fast)
    C — ● ●
    D - ● Ingen (SI-enhet fast)
    ③ Kombinasjon av tilførselsventil og bruddventil E -100–100 ● — ●
    Mark Tilførselsventil Destruksjonsventil F ● — Ingen (SI-enhet fast)
    N.C. Selvvedlikeholdende type N.C. H — ● ●
    K ● ● J — ● Ingen (SI-enhet fast)
    R - ● Merknad 3) ● K Vakuum trykkbryter with energy-saving function -100–100 ● - ●
    Merknad 3) Når den aktiveres i 20 ms eller lenger, opprettholdes vakuumgenereringstilstanden, og når destruksjonsventilen aktiveres, stopper vakuumet. Q ● -
    —     		Ingen (SI-enhet fast)
    R — ● ●
    S - ● Ingen (SI-enhet fast)
    ⑥ Pluggspesifikasjoner (tilførselsventil, bruddventil, vakuumtrykkbryter)
    Mark Tilførselsventil, rupture valve used 300 mm (plug assembly) Merknad 5) 2m (kablet med støpsel) brukt til vakuumtrykkbryter ⑦ Vakuum (V) port
    L ● ● Mark Vakuum (V) port
    L1 Ingen ● 06 Ø 6
    L2 ● Ingen 08 Ø 8
    W Med energisparefunksjon Brukes i vakuumtrykkbrytere

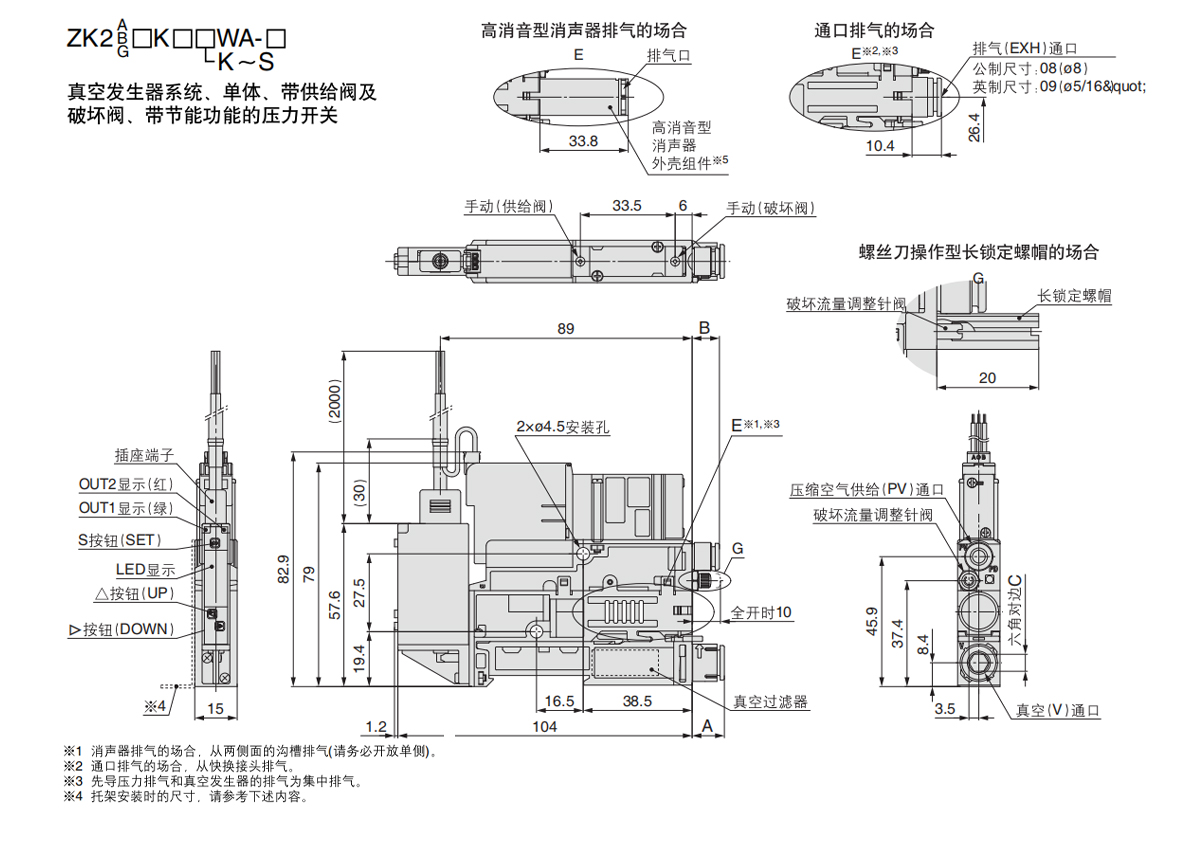

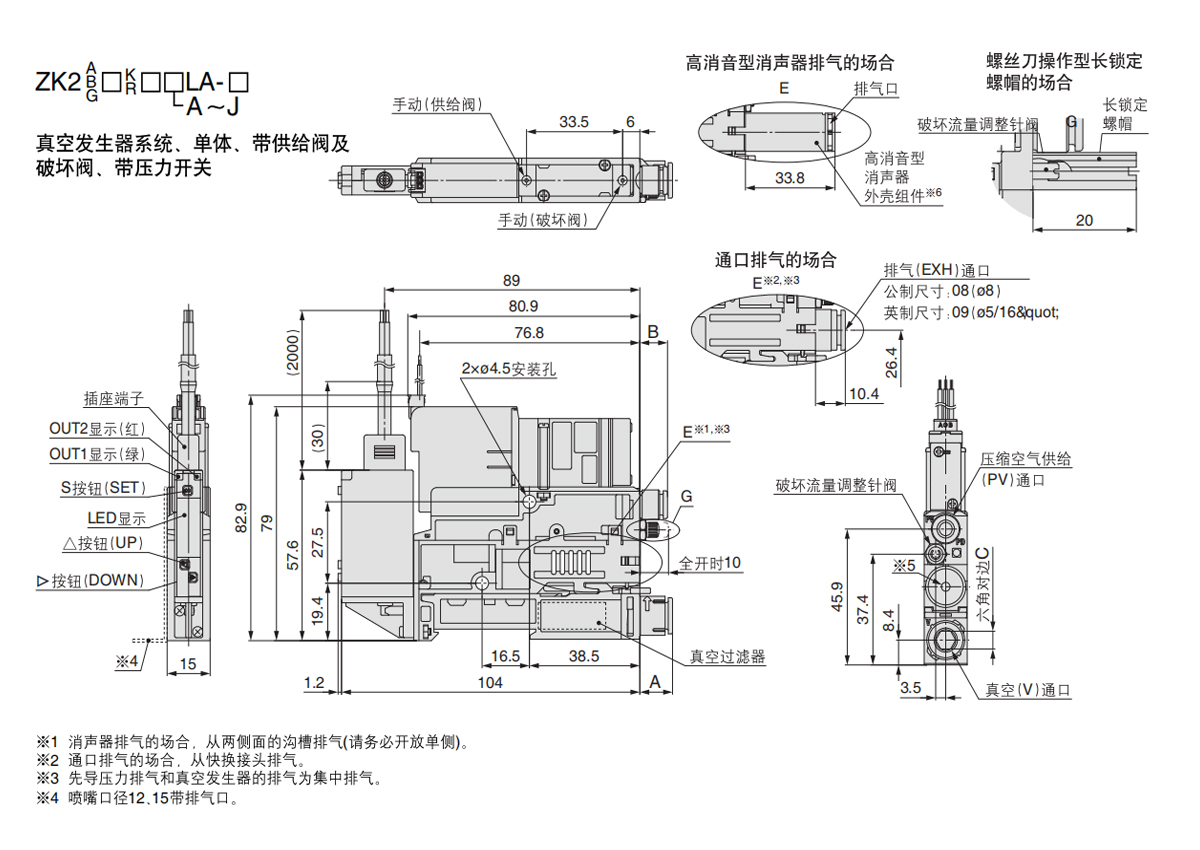

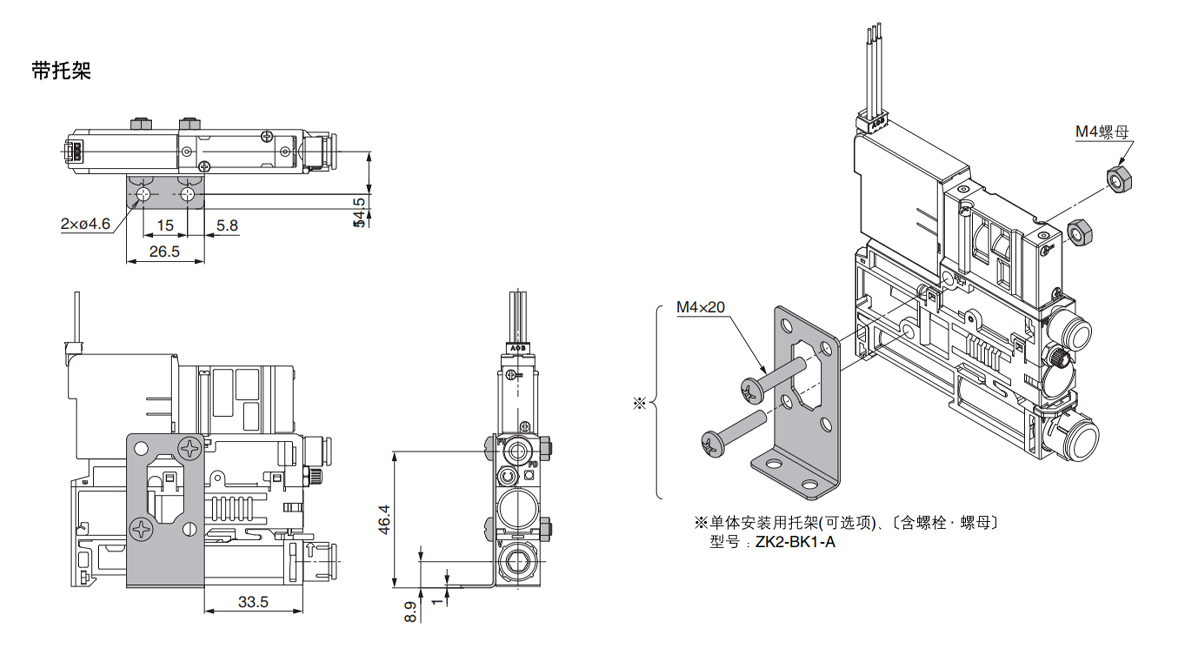

  • V-type åpning A C PV-tilkoblingstype B
    Metriske dimensjoner 06 Ø6 8.25 4 Metriske dimensjoner 06 06 9.7
    08 08 11.4 6
    Keiserlige dimensjoner 07 01/4" 9.7 4.76 Keiserlige dimensjoner 07 01/4" 12.3
    09 05/16" 11.4 6

    V-type åpning A C PV-tilkoblingstype B
    Metriske dimensjoner 06 06 8.25 4 Metriske dimensjoner 06 Ø6 9.7
    08 08 11.4 6
    Keiserlige dimensjoner 07 01/4" 9.7 4.76 Keiserlige dimensjoner 07 01/4" 12.3
    09 Ø5/16" 11.4 6

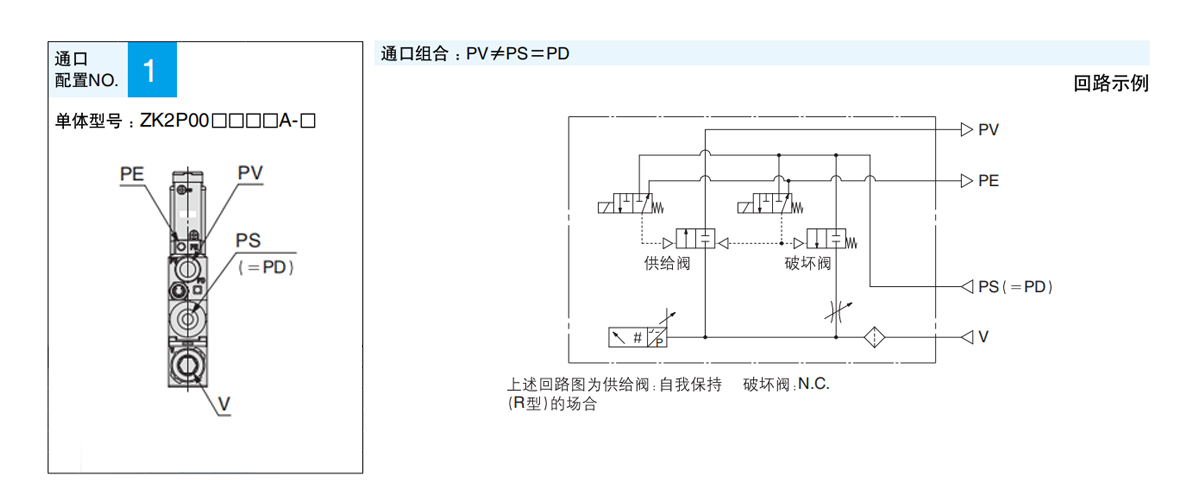

    System Vakuumpumpe
    Hovedtype Enkel enhet
    Eksosmetode Ingen lyddemper
    Eksempler på bruk, formål osv. av denne spesifikasjonen Vakuumnivå -
    Eksos -
    Brytetrykk Samme trykk som PS

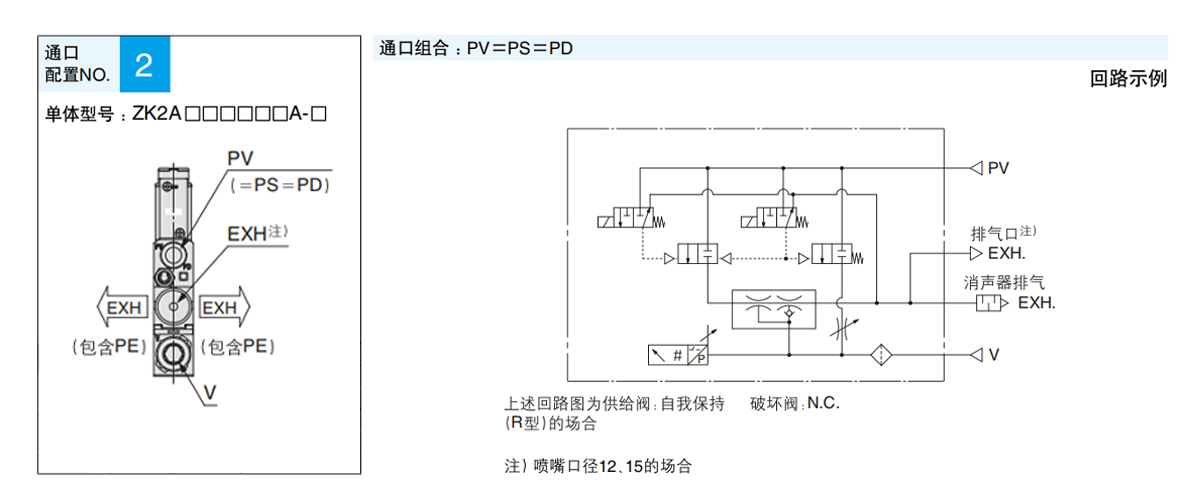

    System Vakuum generator
    Hovedtype Enkel enhet
    Eksosmetode Eksos lyddemper
    Eksempler på bruk, formål osv. av denne spesifikasjonen Vakuumnivå -
    Eksos Utslipp i driftsmiljøet
    Brytetrykk Samme som PV-trykk

    System Vakuum generator
    Hovedtype Enkel enhet
    Eksosmetode Åpen eksos
    Eksempler på bruk, formål osv. av denne spesifikasjonen Vakuumnivå -
    Eksos Krever separat eksos etter rørføring
    Brytetrykk Samme som PV-trykk

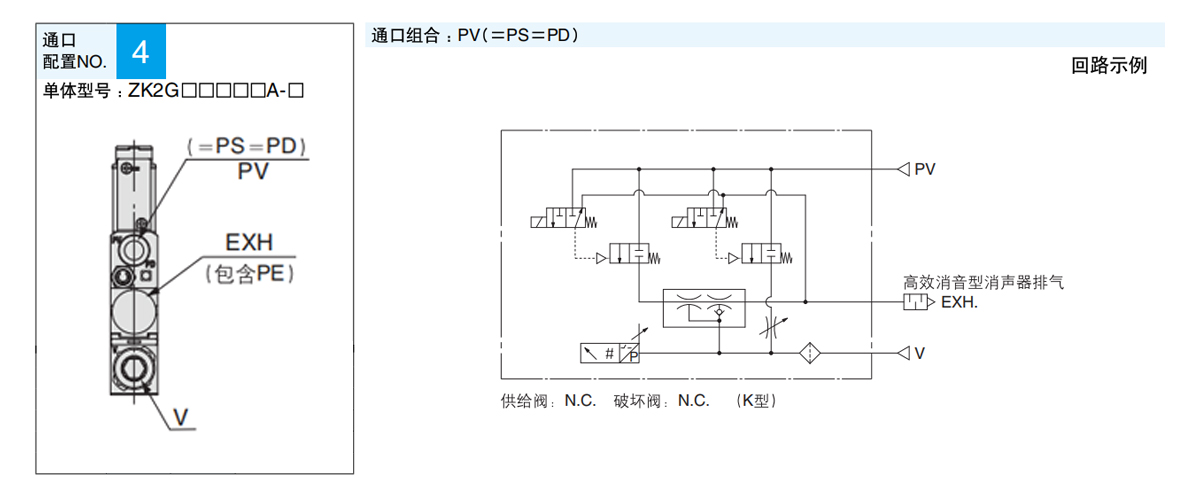

    System Vakuum generator
    Hovedtype Enkel enhet
    Eksosmetode Eksos med høy lyddempende lyddemper
    Eksempler på bruk, formål osv. av denne spesifikasjonen Vakuumnivå -
    Eksos Utslipp i driftsmiljøet
    Brytetrykk Samme som PV-trykk
