Hastighetsreguleringsventil i AS-serien med hurtigkobling Leverandører

Hjem / Produkter / Pneumatisk tilbehør / Strømningskontrollventil/kontrollventil / AS-serien strømningskontrollventil / Hastighetsreguleringsventil i AS-serien med hurtigkobling

Hastighetsreguleringsventil i AS-serien med hurtigkobling Hastighetsreguleringsventil i AS-serien med hurtigkobling
  • Hastighetsreguleringsventil i AS-serien med hurtigkobling
  • Hastighetsreguleringsventil i AS-serien med hurtigkobling
AS-serien strømningskontrollventil

Hastighetsreguleringsventil i AS-serien med hurtigkobling

Hastighetsreguleringsventiler i AS-serien med hurtigkoblinger er spesielt designet for anledninger der bevegelseshastigheten til pneumatiske aktuatorer (som f.eks. sylindre) enkelt må justeres. Den integrerte hurtigkoblingsdesignen gjør at tilkobling og frakobling av verktøy kan fullføres umiddelbart, noe som forenkler rørledningskonfigurasjonen og utstyrsbytteprosessen betydelig.

Kjernefunksjonsintegrasjon: Integrer den nøyaktige justeringsfunksjonen til gassstrømningshastigheten og den hurtige mekanismen for tilkobling/frakobling av væskebanen i ett enkelt ventilhus for å oppnå en effektiv kombinasjon av strømningskontroll og rørledningstilkobling.

Nøyaktig strømningskontroll: Gir jevne og lineære strømningsegenskaper, slik at operatører kan gjøre delikate og pålitelige trinnløse justeringer av hastigheten til pneumatiske aktuatorer i henhold til arbeidsforholdene.

Hurtigskiftedriftsfordeler: Integrert standard hurtigskifte-grensesnitt (hunhode), bare trykk eller trekk ut den tilsvarende kontakten (hannhode) for å etablere eller kutte av gassledningsforbindelsen, noe som i stor grad forbedrer effektiviteten av utstyrsvedlikehold, utskifting eller omorganisering av produksjonslinjen.

Allment anvendelige scenarier: Spesielt egnet for automatiseringsutstyr, inventar og produksjonslinjer som ofte må erstatte pneumatisk verktøy (som pneumatiske skrutrekkere, kverner, sprøytepistoler) eller justere hastigheten til en enkelt sylinder.

Modulær og fleksibel tilpasning: Designet tar allsidighet i betraktning, og hurtigbyttegrensesnittet følger vanligvis de vanlige industristandardene, noe som er praktisk for rask matching med hurtigskiftende hannkoblingskomponenter i det eksisterende pneumatiske systemet.

Intuitiv og praktisk betjening: Den er vanligvis utstyrt med en justeringsmekanisme som er enkel å betjene manuelt (som en knott), slik at personell på stedet enkelt og intuitivt kan stille inn hastigheten uten verktøy.

Pålitelig væskekontroll: Ventilkjernestrukturens design fokuserer på stabilitet og lav intern lekkasje, og kan holde den innstilte hastigheten relativt konstant selv når strømmen endres eller det er en viss trykkfluktuasjon.

Kompakt og slitesterk struktur: Ventilhuset er kompakt konstruert og for det meste laget av teknisk plast eller metallegeringer for å møte kravene til industrielle miljøer for plassutnyttelse og langsiktig holdbarhet.

E-post: manager@cktworld.com
Last ned
FORRIGE：Hastighetsreguleringsventil i AS-serien med hurtigskiftekontakt (rett gjennom type)
NESTE：Ingen neste artikkel
  • Væske Luft
    Bevistrykk 1,5 MPa
    Maksimalt driftstrykk 1 MPa
    Minimum driftstrykk 0,1 MPa
    Omgivende og væsketemperatur -5-60 ℃ (Ingen frysing)
    Antall kretser 10(M3 og M5 er 8)
    Gjeldende rørdiameter Nylon, polyuretan

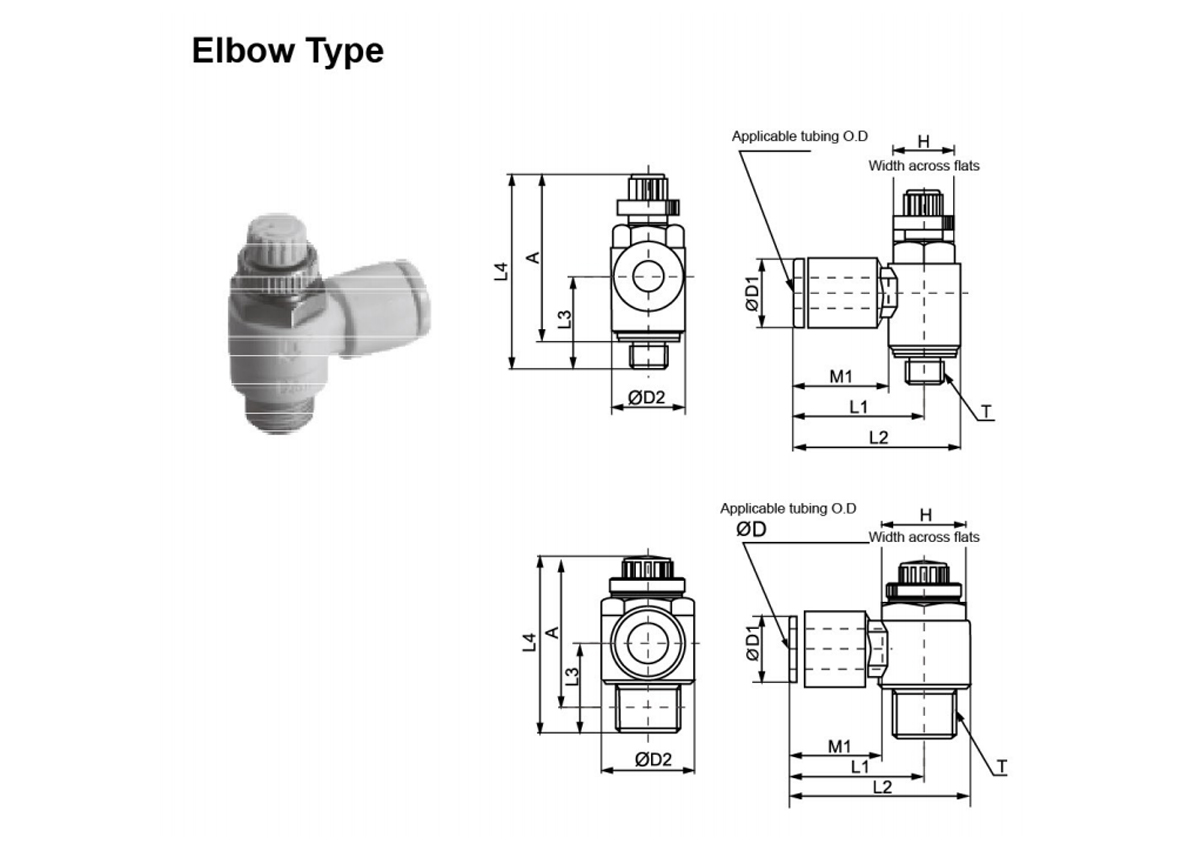

  • ØD Modelllll T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30,5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50,8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50,8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12,7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27,1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

    ØD Modelllll T H D1 D2 D3 L1 L2 L3 L4 L5 A M1

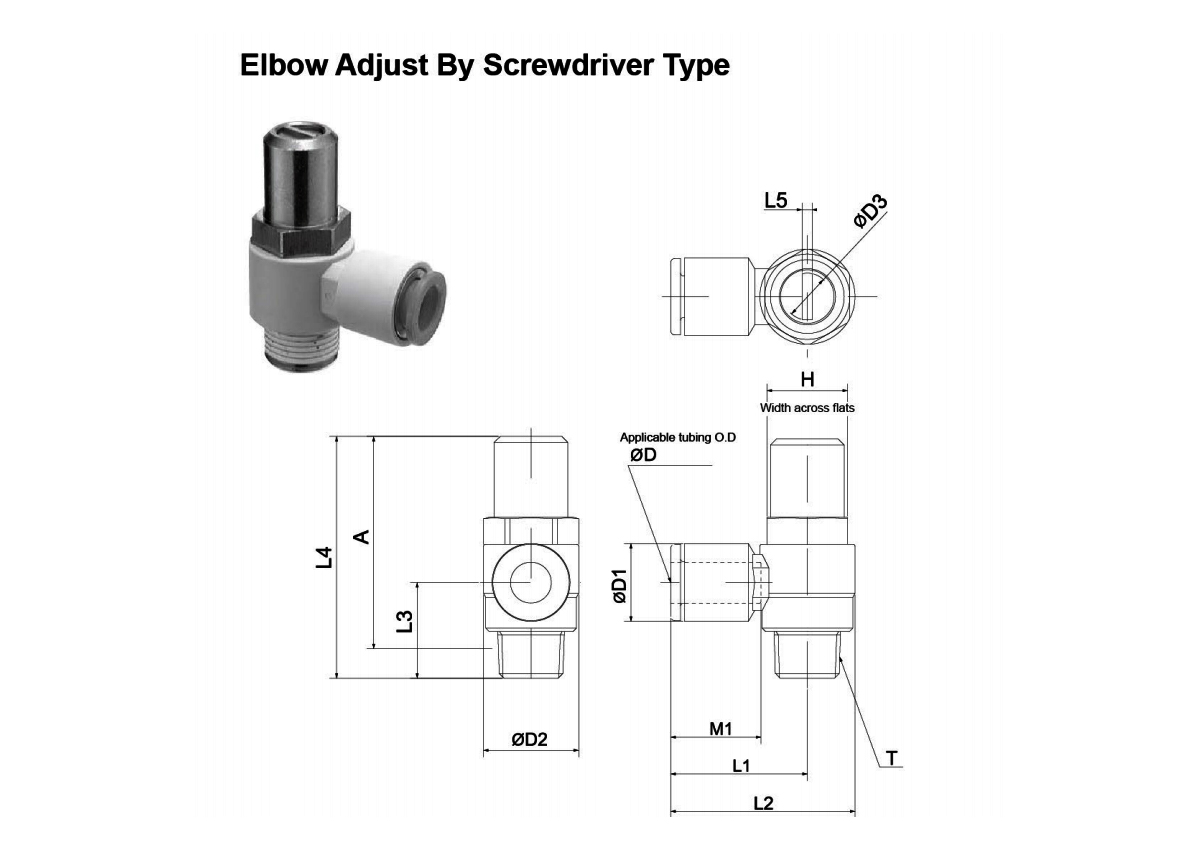

    Ø3,2 AS12□1F-M5-23○ M5×0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

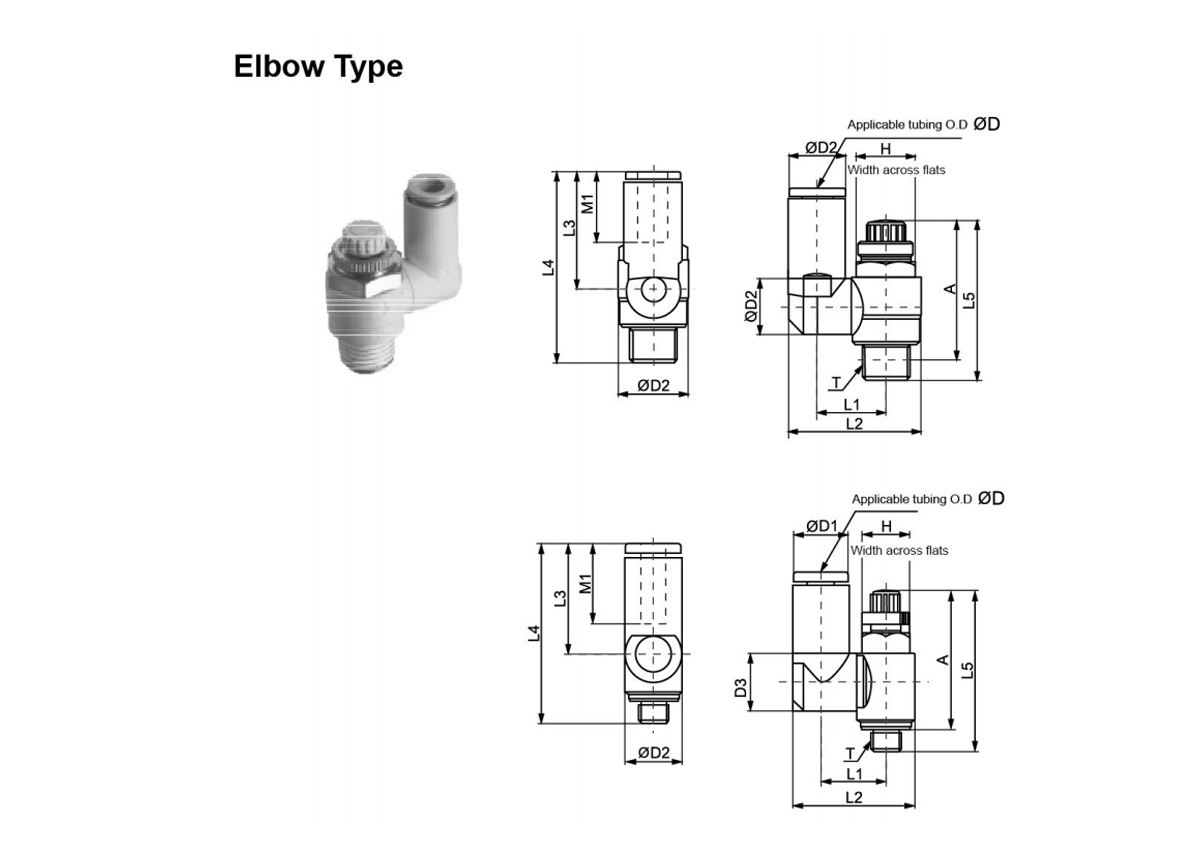

    od Modelllll T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Stort Liten Stort Liten
    Ø4 C-AS13□1F-M3-04 M30,5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50,8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50,8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12,7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

    ØD Modelllll T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1

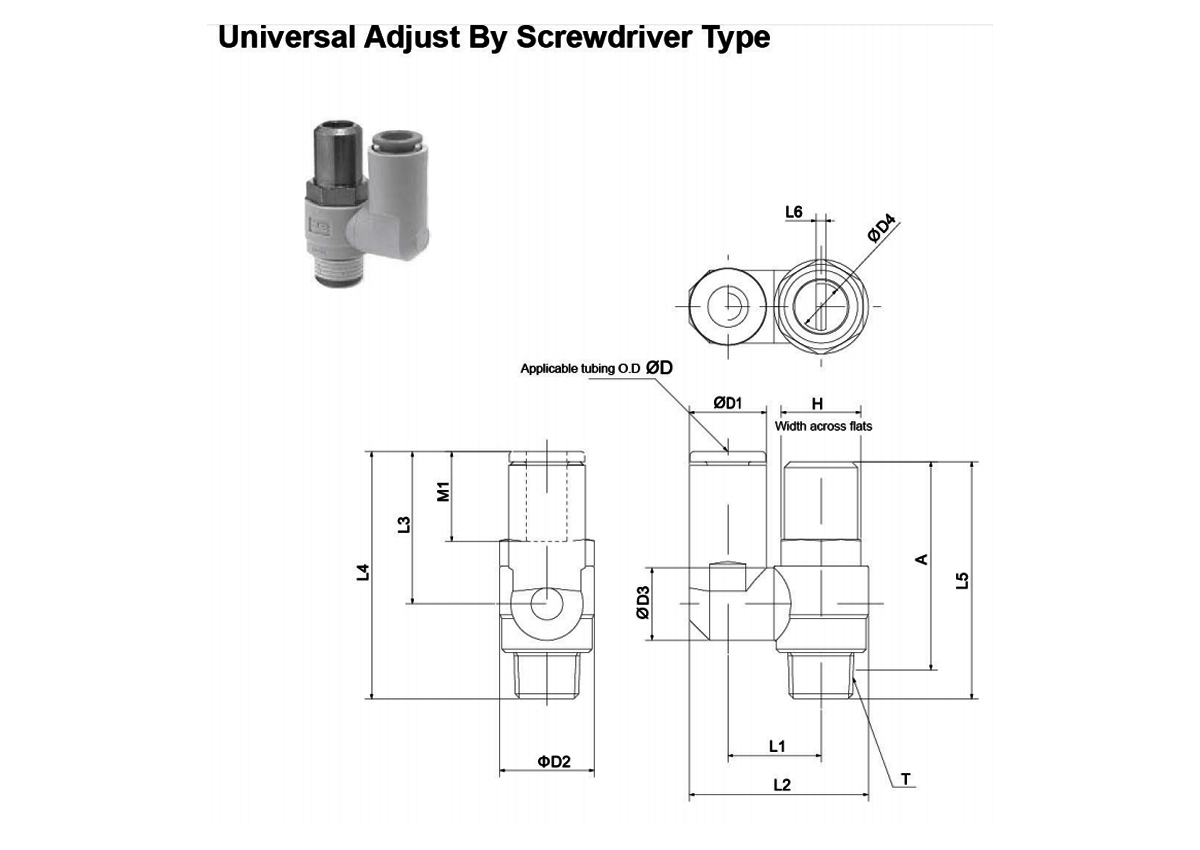

    Ø3,2 C-AS13□1F-M5-23○ M5×0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
